Что такое автоматизированная конвейерная линия

Автоматизированная конвейерная линия — это комплекс оборудования, который перемещает изделия между технологическими операциями и управляет производственным процессом с минимальным участием оператора. Такой конвейер не только транспортирует продукцию, но и синхронизирует работу оборудования, считывая штрихкоды, определяя номенклатуру изделий, поступающих на каждый из этапов окраски и отправляя данные в систему управления. Благодаря этому параметры окраски автоматически подстраиваются для каждого изделия. Система знает, каким материалом, по какой технологии и в каком режиме необходимо выполнить окраску.

Чем автоматизированная конвейерная линия отличается от обычного конвейера

Обычный конвейер выполняет только функцию транспортировки. Автоматизированная линия дополнительно включает систему управления, датчики положения и контроля, исполнительные механизмы и программное обеспечение. Полная автоматизация не обходится без средств диагностики и сбора данных и внедрения роботизированных модулей на разных этапах обработки изделий.

Автоматизированные конвейерные линии решают производственные задачи в комплексе. Это уже не просто непрерывная подача изделий на нужный участок работы, но и «тонкая» синхронизация технологических операций. В результате предприятие получает снижение времени простоя, автоматический контроль качества и полный учет продукции.

Одновременно сокращается ручной труд и повышается безопасность персонала.

Технология используется практически во всех отраслях промышленности — в машиностроении, металлообработке, пищевой промышленности, фармацевтике и электронике.

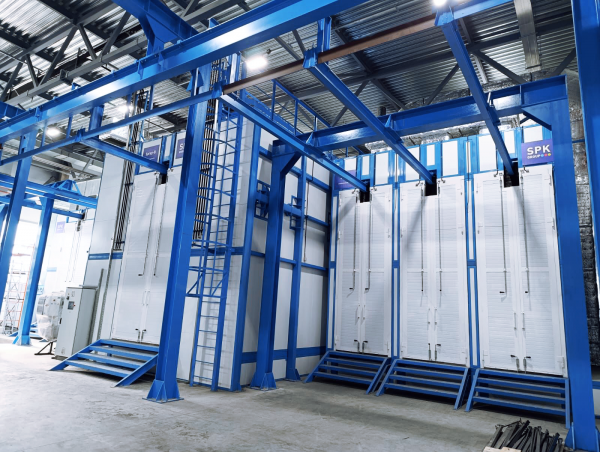

Так, например, линия окраски деталей спецтехники SPK позволяет автоматизировать малярное производство. Продуманная система автоматизации межоперационной логистики обеспечивает непрерывную транспортировку изделий с возможностью гибкой регулировки скорости движения цепи.

Роль автоматизации в современном производстве

Автоматизация становится не просто одним из способов повышения производительности, а реальным инструментом для повышения конкурентоспособности. Предприятия, которые активно внедряют автоматизацию, получают возможность выпускать продукцию стабильно высокого качества и быстрее реагировать на изменение спроса. Предприятие уже не так болезненно реагирует на дефицит квалифицированного персонала.

Перспективы промышленной автоматизации тесно связаны с развитием робототехники, систем машинного зрения и интеграцией оборудования в цифровую инфраструктуру отрасли. Именно такие решения сегодня становятся основой эффективного производства.

Из каких элементов состоит автоматизированная конвейерная линия?

Конвейерное оборудование

Конвейерные системы легко интегрируются в линии мойки, окраски и сборки. они автоматизируют перемещение изделие между участками и помогают эффективнее использовать площадь цеха:.

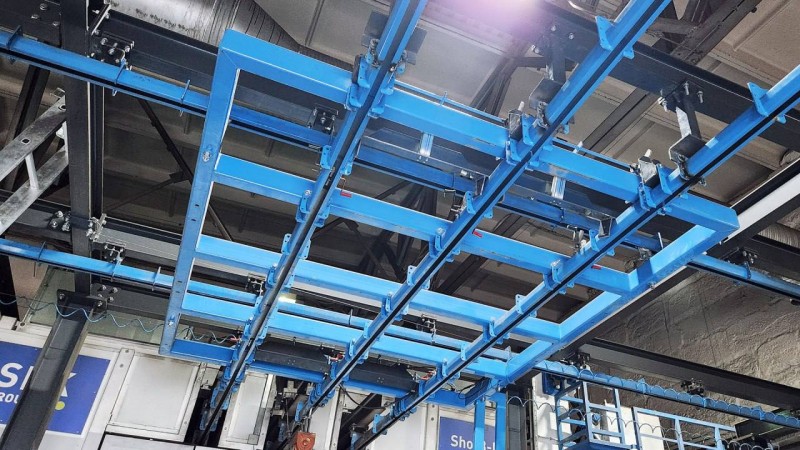

• Грузонесущие конвейеры (ГЗК и ГНК). В таких системах подвески с грузом жестко закреплены на тяговой цепи и движутся по одному маршруту. Это оптимальное решение для производств с постоянным технологическим циклом, где изделия последовательно проходят все этапы обработки.
• Подвесные толкающие конвейеры (ПТК). Конвейеры Power&Free обеспечивают более гибкую логистику. Они позволяют останавливать и накапливать изделия, менять маршрут и скорость их движения без необходимости останавливать всю линию. Такой конвейер подходит для окрасочных производств со сложными технологическими процессами и разными режимами обработки.

Системы управления

Промышленные PLC-контроллеры управляют всеми узлами линии, обрабатывают сигналы датчиков и координируют работу приводов. Программное обеспечение отвечает за логику работы линии, маршрутизацию изделий, сбор статистики и диагностику неисправностей. Есть возможность интеграции с ERP- и MES-системами.

На панели оператора высвечивается информация о состоянии оборудования. Можно оперативно менять режимы работы и контролировать производственные показатели.

Датчики и исполнительные механизмы

Датчики положения определяют, в какой точке находится сейчас изделие на конвейере и обеспечивают точную синхронизацию операций. Фотоэлементы непрерывно следят за наличием продукции на линии, сигнализируют об отсутствии изделий и предотвращают столкновения.

Системы контроля качества могут включать камеры машинного зрения, лазерные измерители и датчики геометрии — оснащение зависит от степени автоматизации. Сервоприводы гарантируют, что изделие окажется в нужной точке конвейера, будет двигаться плавно, стабильно и повторять одни и те же действия без ошибок.

Роботизированные модули

Роботизированные комплексы обеспечивают равномерное нанесение лакокрасочного покрытия и стабильное качество каждой детали. Это особенно заметно, когда нужно окрашивать изделие сложной формы. Роботы точно соблюдают заданную траекторию, скорость и толщину слоя, сокращая расход ЛКМ и исключая влияние человеческого фактора.

Как работает автоматизированная конвейерная линия

Работа линии представляет собой непрерывный технологический цикл, где все операции синхронизированы.

Подача изделий

Полноразмерные изделия или заготовки автоматически поступают из накопителя, бункера или склада на входной участок линии.

Транспортировка

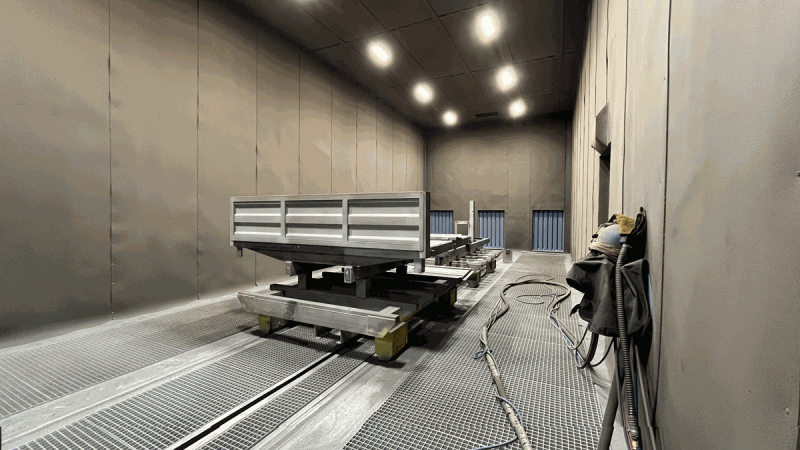

Конвейер перемещает изделия между рабочими зонами с заданной скоростью. Система управления регулирует поток продукции и исключает перегрузку участков. Примером идеальной реализации является комплекс оборудования для химической подготовки и порошковой окраски изделий с автоматическим конвейером SPK длиной 105 м, который обеспечивает скорость передвижения изделий 2 м/мин. Есть возможность регулировки скорости частотным приводом.

Обработка

На технологических постах выполняются сборка, сварка, окраска, маркировка, термообработка, нанесение покрытий и другие необходимые операции.

Контроль качества

Датчики и камеры проверяют размеры изделия, правильность сборки, выявляют дефекты, проверяют маркировку. При обнаружении отклонений система автоматически отклоняет изделие.

Упаковка

Готовая продукция упаковывается, маркируется и подготавливается к транспортировке.

Складирование

Конвейер «передает» продукцию в зону паллетирования или в автоматизированную систему хранения.

Преимущества автоматизированных конвейерных линий

Рост производительности

Автоматизация позволяет увеличить выпуск продукции и сократить время между операциями. Уменьшаются простои оборудования. Есть возможность обеспечить непрерывный производственный поток даже ночью.

Снижение затрат

Основной экономический эффект достигается за счет снижения производственного брака, так как нет ручных операций. Автоматическая оптимизации использования оборудования приводит к сокращению потерь расходных материалов и сырья.

Стабильное качество продукции

Автоматический контроль и стандартизация процессов не дают качеству «плавать». Все партии получаются одинаково хорошими.

Повышение безопасности

За счет снижения числа опасных ручных операций уменьшается риск ошибок персонала и производственного травматизма.

Где применяются автоматизированные конвейерные линии

Автоматизированные конвейерные линии отлично показывают себя в самых разных отраслях промышленности, где важно сократить время производства и улучшить качество продукции.

Машиностроение

В машиностроении автоматизированные линии соединяют в единый процесс участки механической обработки, сварки, окраски и сборки. Детали автоматически перемещаются от станков к сварочным роботам, затем «уходят» на окраску и финальную сборку без ручной транспортировки.

Металлообработка и порошковая окраска

В металлообработке конвейерные линии обеспечивают непрерывное перемещение изделий между участками подготовки поверхности, окраски, сушки и охлаждения. Так, например, на линии автоматической окраски мостов для автомобильного завода SPK металлические детали проходят весь цикл обработки на конвейере без ручной перегрузки, повышая производительность и стабильность качества покрытия.

Когда предприятию необходима автоматизация конвейерной линии

О необходимости автоматизации обычно говорят такие признаки как нехватка персонала при росте объемов производства. Ручные процессы часто приводят к высокому проценту брака и частым простоям. Появляются сложности с контролем качества. Возникает необходимость масштабирования бизнеса, а вакантные рабочие места не заполняются специалистами. Пришло время подумать об автоматизации производства.

Чек-лист для руководителя

Как понять, что производство готово к автоматизации:

• растут объемы заказов;
• появляются узкие места;
• высокий процент ручных операций;
• возникают проблемы с качеством;
• не хватает сотрудников;
• растут производственные издержки;
• требуется ускорить выполнение заказов;
• планируется расширение производства.

Если совпадает несколько пунктов, стоит провести аудит, чтобы оценить потенциал автоматизации.

Этапы внедрения

Пошаговый процесс внедрения автоматизированной конвейерной линии выглядит следующим образом.

1. Аудит производства, анализ текущих процессов и выявление узких мест.
2. Проектирование, разработка схемы линии и логики работы.
3. Подбор оборудования — конвейеров, приводов, датчиков и систем управления.
4. Производство оборудования по проекту.
5. Установка линии на площадке заказчика.
6. Программирование контроллеров и интерфейсов.
7. Запуск и обучение персонала, тестирование работы системы.
8. Техническая поддержка и модернизация.

Сколько стоит автоматизированная конвейерная линия?

Основные составляющие факторы, от которых зависит стоимость автоматизированной конвейерной линии:

• тип конвейера и длина линии;
• требуемая производительность;
• уровень автоматизации;
• количество рабочих зон;
• наличие промышленных роботов;
• сложность программного обеспечения;
• системы машинного зрения и контроля качества;
• интеграция с ERP- и MES-системами;
• требования к безопасности и резервированию.

Чем выше степень автоматизации и сложнее технологический процесс, тем выше объем инвестиций.

Частые ошибки при выборе автоматизированной линии

Без анализа текущего производства линия может не решить реальные проблемы предприятия. Поэтому главной ошибкой является выбор оборудования без аудита.

Другие распространенные ошибки:

• Экономия на автоматизации, недостаточное количество датчиков, приводов или систем контроля приводит к нестабильной работе и росту брака.
• Отсутствие возможности масштабирования негативно отражается на долгосрочных перспективах бизнеса.
• Игнорирование сервисной поддержки увеличивает время простоя при неисправностях.
• Неправильный расчет производительности ведет к узким местам, когда медленная линия тормозит процесс, а слишком быстрая требует излишних затрат.
• Отсутствие резервов мощности приводит к тому, что при росте заказов оборудование может быстро выйти на предел своих возможностей.

Не стоит выбирать подрядчика только по цене. Низкая стоимость проекта часто означает упрощенную конструкцию, ограниченный функционал конвейера и более высокие эксплуатационные расходы в будущем. Дополнительно стоит избегать недооценки требований к электроснабжению и игнорирования обучения персонала.

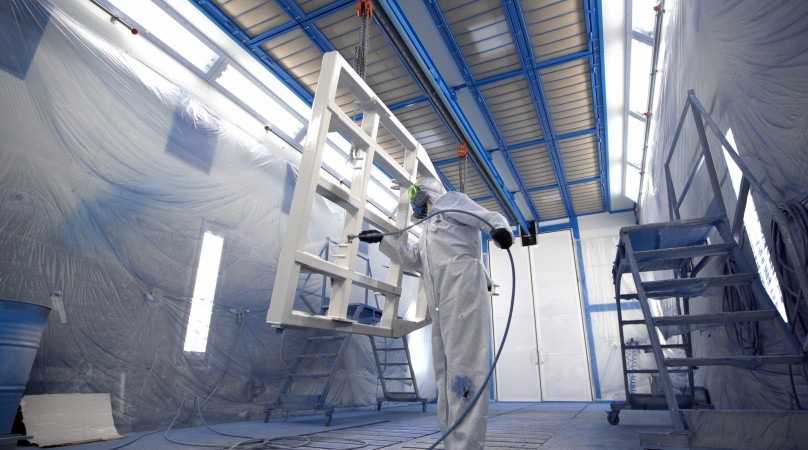

Реальный сценарий перехода от ручной окраски к автоматизированной линии

Было: ручная окраска продукции с нестабильным качеством и высокой зависимостью от квалификации операторов.

Решение: автоматизированная конвейерная линия окраски с системой контроля качества и автоматическим управлением режимами.

Стало:

• увеличение производительности участка;
• снижение процента брака;
• сокращение затрат на персонал;
• стабильное качество покрытия;
• уменьшение влияния человеческого фактора.

Автоматизированная конвейерная линия объединяет транспортировку, обработку, контроль качества, упаковку и складирование в единую систему. После внедрения предприятие получит рост производительности, снижение производственных затрат, стабильное качество продукции и повышение безопасности труда. Появится возможность масштабирования производства.

Экономическая выгода приходит не только из-за уменьшения ручного труда, но и от лучшего использования оборудования и более четкого управления производством. Предприятия, внедряющие автоматизированные конвейерные линии, могут быстрее выполнять заказы, обеспечивать стабильное качество продукции и легче адаптироваться к изменениям рынка.

Обращайтесь к специалистам SPK GROUP, чтобы получить профессиональную помощь в подборе оптимальной конфигурации автоматизированной конвейерной линии с учетом особенностей выпускаемой продукции.

Вопросы и ответы

Сколько окупается автоматизированная конвейерная линия?

Срок окупаемости зависит от объема производства, уровня автоматизации и текущих затрат предприятия. Обычно экономический эффект достигается за счет роста производительности, снижения брака и сокращения ручного труда.

Какие производства чаще всего автоматизируют?

Наиболее активно автоматизируются машиностроительные и железнодорожные предприятия, а также сфера производства металлоконструкций.

Нужны ли операторы после внедрения автоматизации?

Да, но их функции меняются. Операторы контролируют работу линии, выполняют переналадку, следят за качеством и обслуживают оборудование.

Можно ли интегрировать линию с системой учета предприятия?

Да. Современные линии поддерживают интеграцию с ERP- и MES-системами, что позволяет автоматически передавать данные о выпуске продукции, простоях и качестве.

Можно ли запускать линию поэтапно?

Да, конечно: сначала транспортировка, затем контроль качества, упаковка и роботизированные операции.

Что важнее — механика или программное обеспечение?

Оба компонента одинаково важны. Надежная механика обеспечивает стабильную работу, а качественное ПО — правильную логику управления и возможность дальнейшего расширения системы.
