Автоматическая линия порошковой окраски SPK GROUP с монорельсовым конвейером
Промышленный комплекс разработан для высокопроизводительной порошковой окраски в автоматическом режиме. Управление и отстройка параметров всего технологического цикла осуществляются централизованно через общий пульт управления.

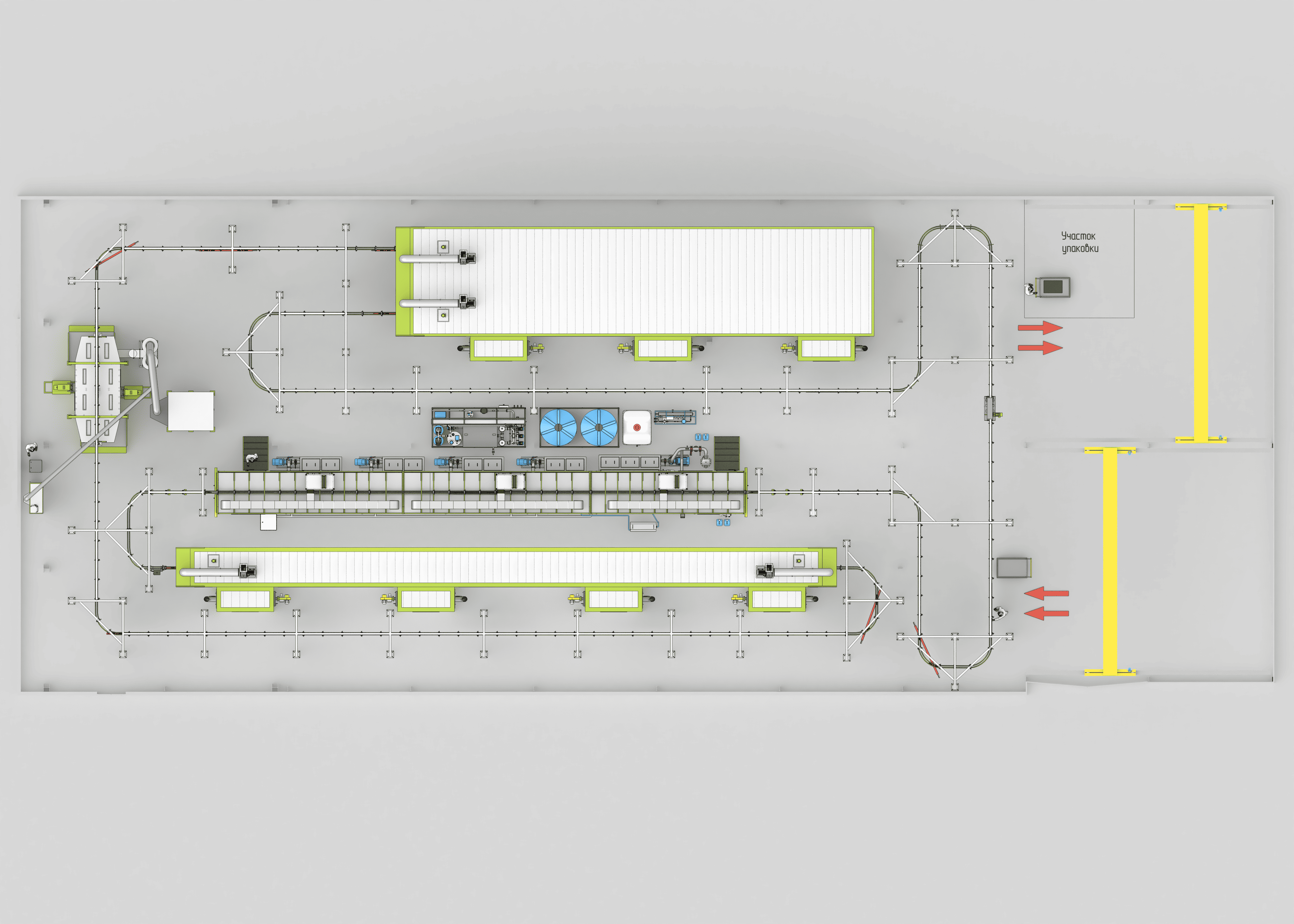

Состав и комплектация линии:
-
Автоматический монорельсовый конвейер (транспортная система) — 1 компл.
-
5-стадийный агрегат химической подготовки поверхности — 1 компл.
-
Промышленная печь сушки влаги — 1 компл.
-
Камера нанесения порошковой краски (автоматическая + 2 поста докраски) — 1 компл.
-
Конвейерная печь полимеризации — 1 компл.
-
Единая электронная система управления — 1 компл.
Проектирование транспортных систем: подвесной монорельсовый конвейер
Подвесная транспортная система обеспечивает непрерывную регулируемую доставку изделий по конвейеру. Конструкция состоит из закрытого стального рельса повышенной износостойкости и движущейся внутри бипланарной цепи. Вертикальные подшипники принимают на себя основную нагрузку, а горизонтальные отвечают за плавное прохождение поворотов.
Преимущества конвейера:
-
Автоматическая станция смазки цепи.
-
Безопасность: система защиты с фрикционными муфтами и датчиками проскальзывания.
-
Повышенная грузоподъемность за счет бессепараторных подшипников.
-
Интегрированные температурные компенсаторы удлинения рельсов для работы внутри печей.

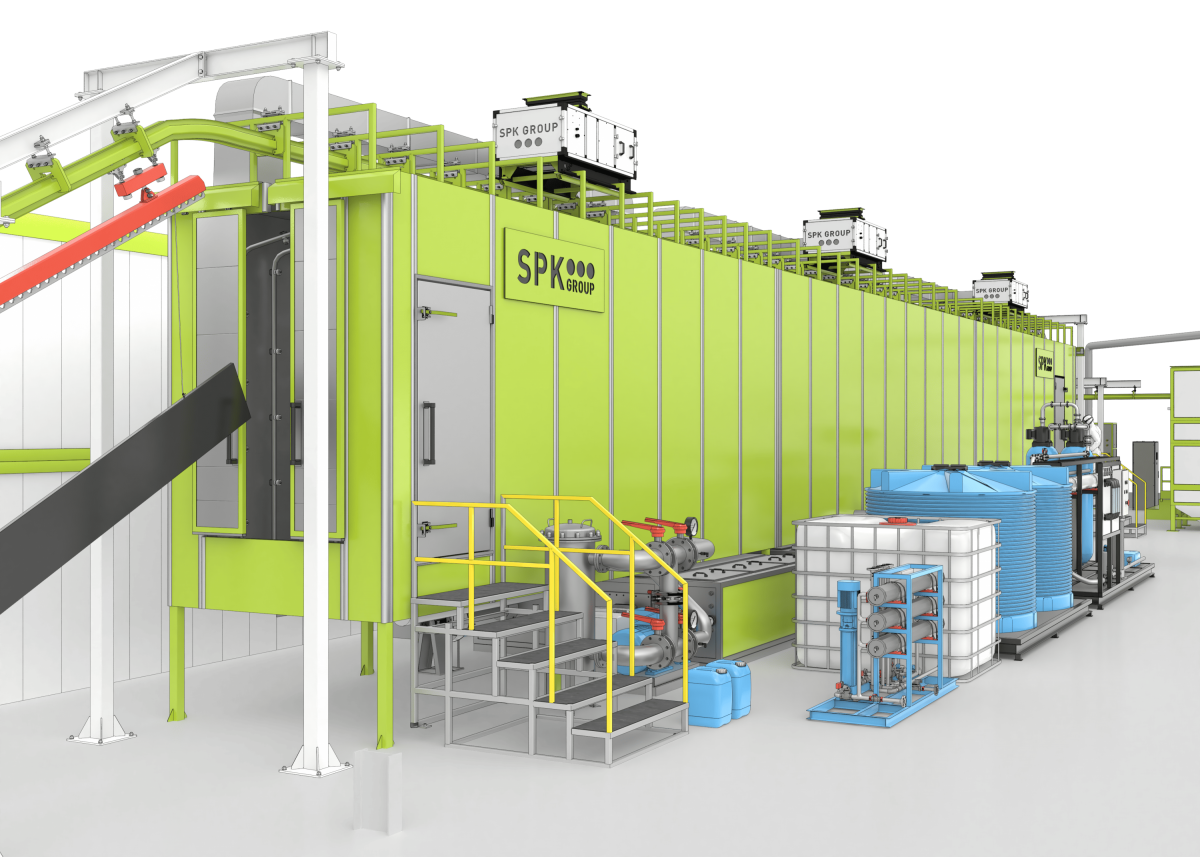

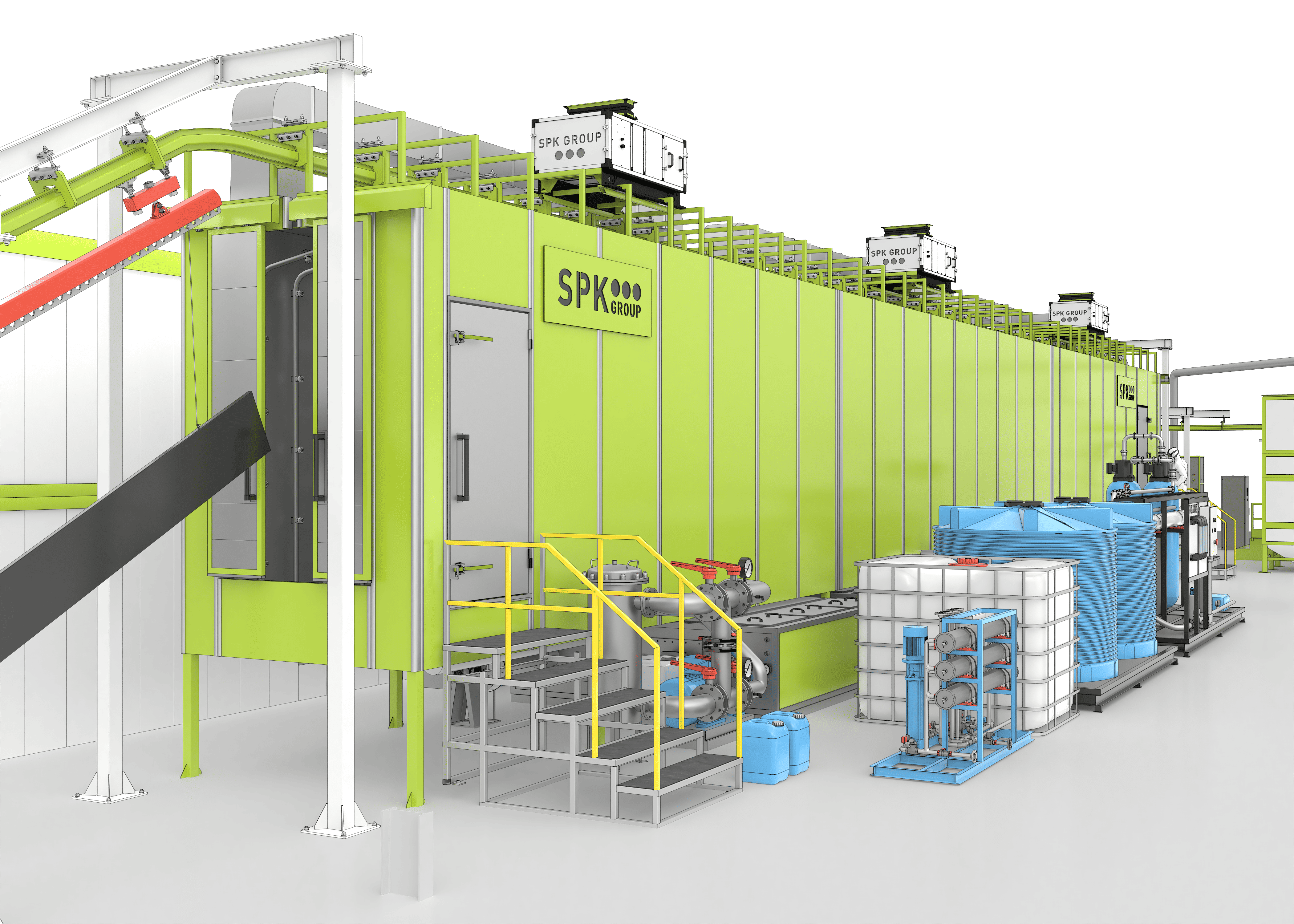

Агрегаты химической подготовки поверхности перед окраской

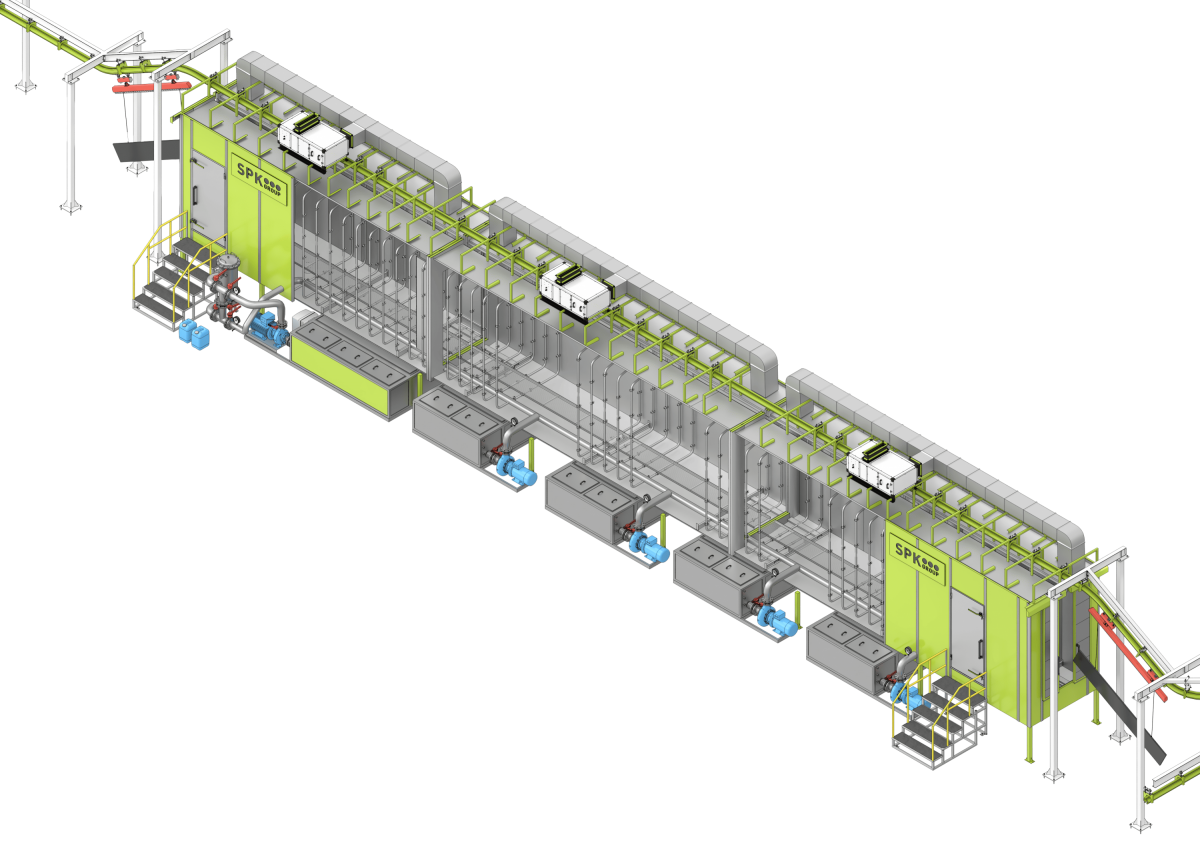

Пятистадийный автоматический модуль струйного типа предназначен для предварительного обезжиривания, травления, нанесения конверсионного покрытия и последующей трехэтапной промывки деталей.
Технические особенности:
- Корпус полностью изготовлен из нержавеющей стали с замкнутым циклом рециркуляции технологических растворов.
- Нагрев ванн до 55 °C через теплообменник от контура газового котла.
- Автоматический контроль концентрации химии, дозация растворов и непрерывная очистка ванн от масляных примесей и шлама.
- Вытяжной модуль с каплеуловителями для предотвращения выброса химических паров в цех.

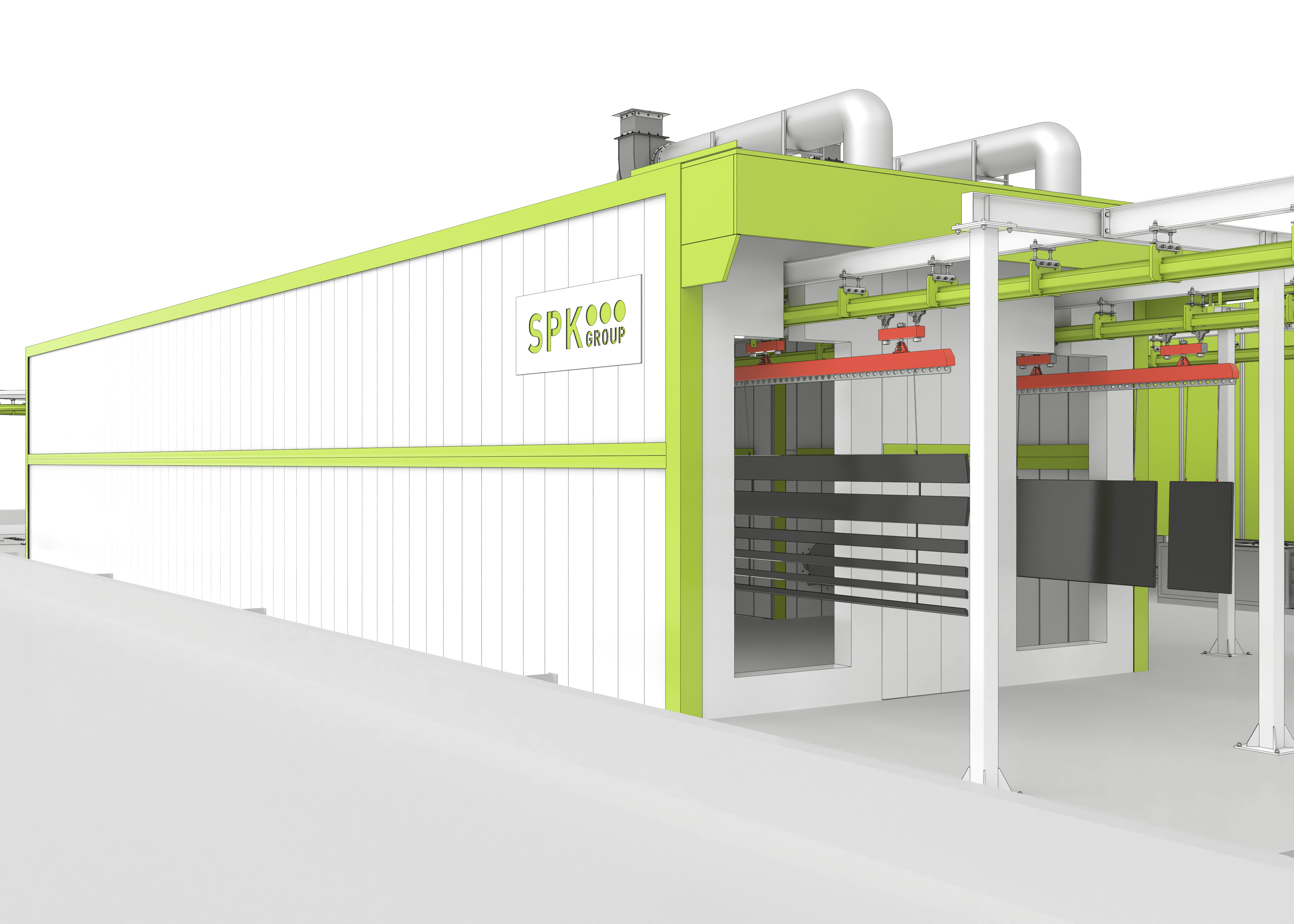

Энергоэффективные печи сушки и полимеризации порошковой краски
Промышленная печь сушки
Используется для полного удаления влаги с поверхностей перед напылением.
-
Рабочий диапазон: 110–140 °C.
-
Технология: Равномерный нагрев через систему фальшпотолка и фальшпола, плавное модулирование газовой горелки и частотное регулирование вентиляторов. Оснащена воздушными зонтами вытяжки.
Конвейерная печь полимеризации
Предназначена для оплавления порошковой краски и формирования равномерного защитно-декоративного слоя.
-
Рабочий диапазон: 180–210 °C.
-
Технология: Аналогично печи сушки, теплораспределение идет через фальшпол/фальшпотолок с автоматическим контролем газовой горелки. Оборудована зонтами для отвода продуктов полимеризации.

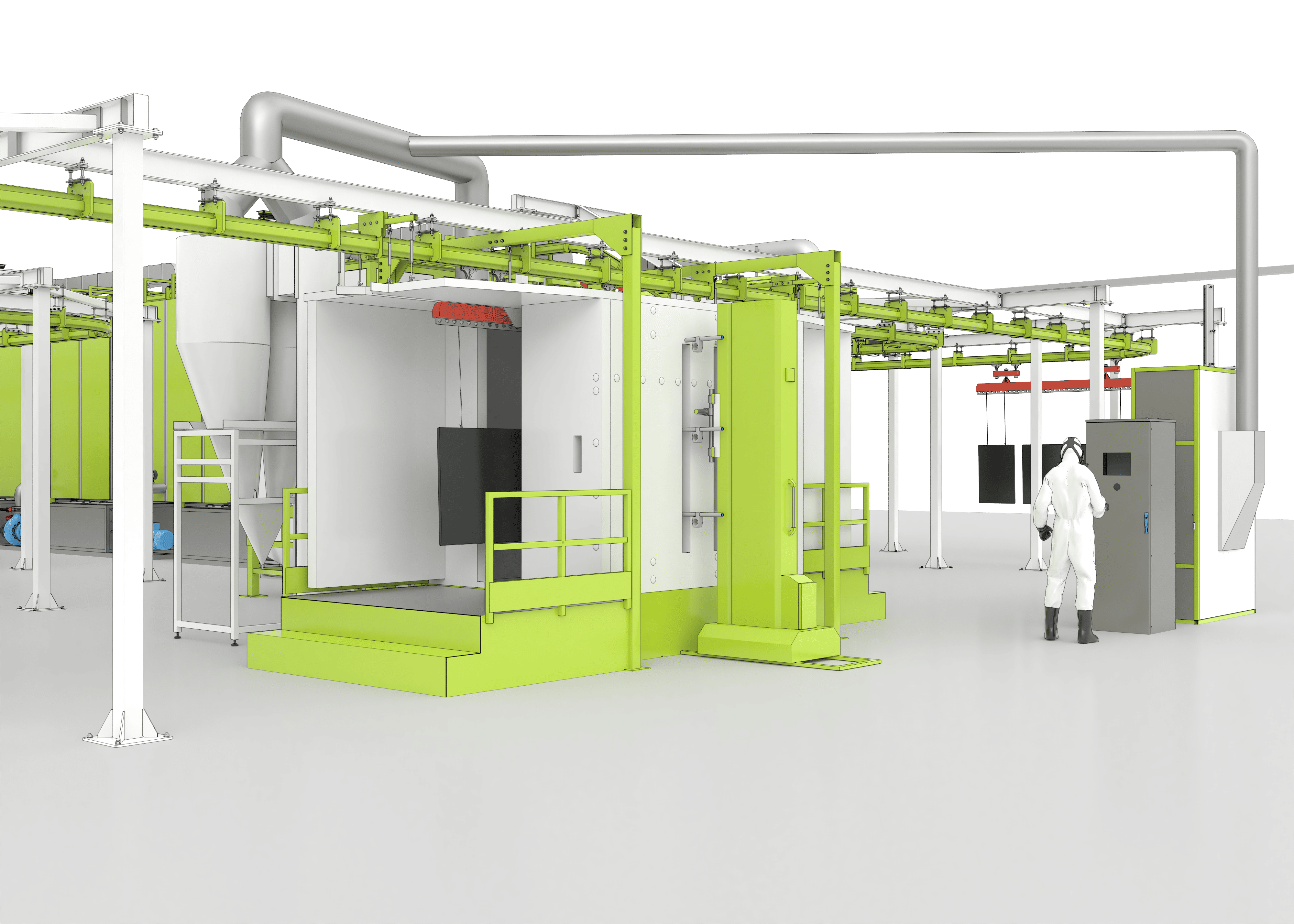

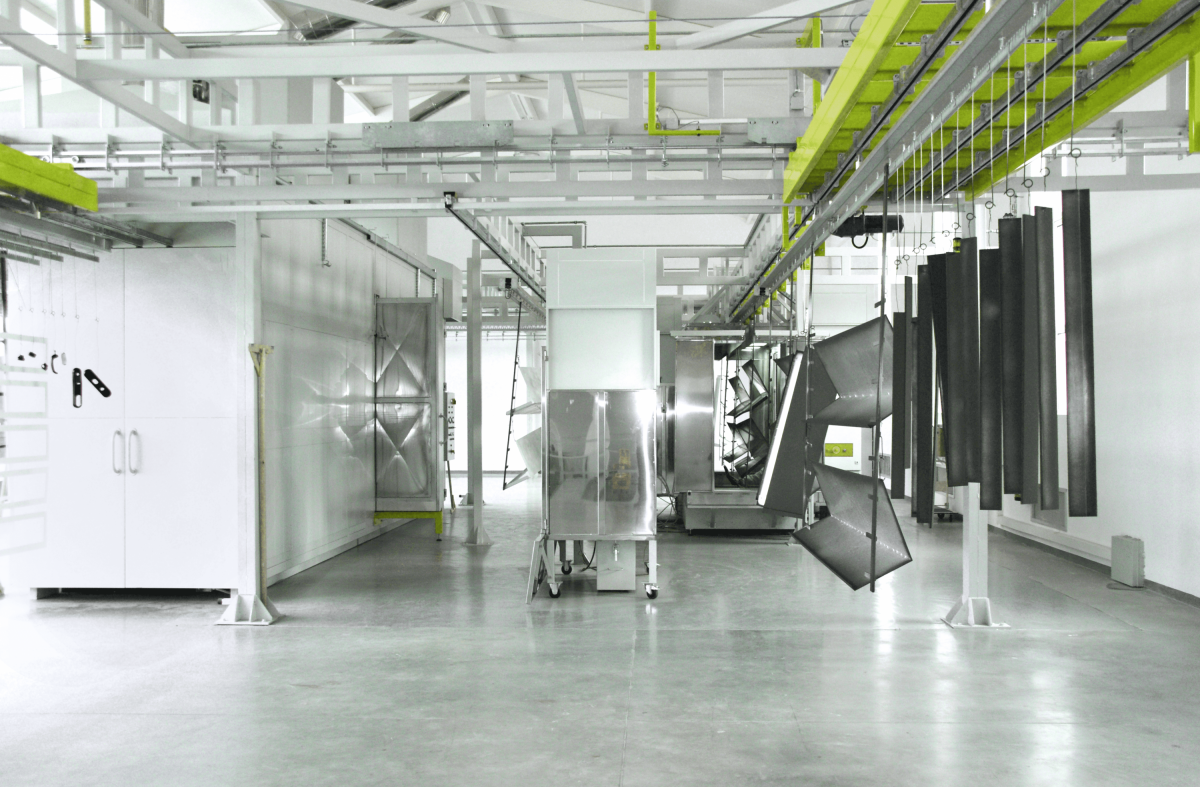

Автоматические камеры нанесения порошковой краски и системы рекуперации
Камера из окрашенных стальных панелей со встроенным потолочным освещением изолирует зону напыления, улавливает излишки порошка и возвращает их обратно в рабочий цикл. Мощный блок фильтров очищает воздух до санитарных норм, позволяя возвращать его непосредственно в производственный цех (без вывода на улицу). Комплекс совмещает автоматический режим напыления и два поста для ручного окрашивания труднодоступных мест.
Автоматизация производственных процессов: центральный пульт управления
Линия оснащена сенсорной панелью управления с повышенным классом пылевлагозащиты (IP65) и интуитивным интерфейсом оператора.
Функциональные возможности системы:
- Главный выключатель, кнопка аварийной остановки (Emergency Stop) и световая сигнализация.
- Визуализация текущего состояния всех агрегатов линии и счетчик наработки времени на главном экране.
- Точная регулировка, измерение и индикация рабочих параметров (температура, скорость конвейера).
- Программирование и сохранение различных технологических режимов под разные типы изделий.
- Автоматический журнал ошибок, встроенная система аварийной блокировки оборудования и звуковое оповещение (сирена).
