Как защищают от коррозии вагоны и спецтехнику: что происходит внутри промышленной окрасочной камеры

Многотонный железнодорожный вагон невозможно качественно покрасить обычным краскопультом в несколько слоев. У промышленного покрытия совсем другая задача: оно должно выдерживать влагу, перепады температуры, механические нагрузки и длительную эксплуатацию.

Поэтому результат определяется не только выбранной краской. Не менее важны состояние металлической поверхности, способ ее подготовки, параметры нанесения покрытия, условия сушки и организация воздухообмена.

Чем крупнее изделие, тем сложнее обеспечить стабильность каждого из этих процессов. Именно поэтому для вагонов, локомотивов, карьерной техники, металлоконструкций и другой крупногабаритной продукции создаются специальные промышленные комплексы.

Разберемся, как устроена такая технология.

Сначала металл нужно подготовить

Лакокрасочное покрытие начинается не с краски.

Перед нанесением лакокрасочного материала с поверхности необходимо удалить загрязнения, остатки старого покрытия, продукты коррозии и другие вещества, которые могут ухудшить сцепление покрытия с металлом. Международная организация AMPP выделяет подготовку поверхности в отдельное направление и устанавливает стандарты для разных способов очистки стали, включая абразивную обработку и очистку водой под высоким давлением.

Для крупногабаритных изделий последовательность операций подбирается с учетом их состояния и требований конкретной системы покрытия.

Этап 1. Очистка от загрязнений

С поверхности удаляют грязь, пыль, масла, технологические жидкости и другие загрязнения.

Это может выполняться с использованием моечных установок, воды под давлением, специальных моющих составов или других технологических методов.

Особое внимание уделяется маслам и смазкам: наличие таких загрязнений способно негативно повлиять на последующее нанесение защитного покрытия.

Этап 2. Абразивная обработка

Если необходимо удалить старую краску, ржавчину или окалину и подготовить металлическую основу, применяется абразивная очистка.

В зависимости от технологии используются дробеструйная, дробеметная и другие разновидности абразивной обработки.

При этом задача заключается не просто в том, чтобы визуально очистить металл. Важны заданная степень чистоты и характеристики полученного профиля поверхности. Именно эти параметры учитываются при подготовке стали под защитные покрытия.

После очистки поверхность необходимо защитить от повторного загрязнения и подготовить к нанесению покрытия в соответствии с технологическим регламентом.

Почему вагон нельзя красить так же, как автомобиль

У автомобиля относительно небольшая площадь поверхности. У железнодорожного вагона — десятки метров длины, многочисленные конструктивные элементы, сварные соединения, ниши и участки со сложной геометрией.

Поэтому при промышленной окраске приходится решать сразу несколько задач.

Задача 1: Равномерность покрытия

На большой площади необходимо обеспечить стабильную подачу лакокрасочного материала и одинаковые технологические условия на разных участках изделия.

Задача 2: Доступ к сложным зонам

Сварные соединения, углы, ниши и другие элементы конструкции требуют правильной организации движения оборудования или оператора.

Задача 3: Контроль толщины

Для защитного покрытия важна не максимальная, а заданная технологией толщина. Контроль толщины сухого покрытия является отдельным направлением промышленной инспекции покрытий.

Задача 4: Условия нанесения

Температура, движение воздуха, влажность и состояние поверхности должны соответствовать требованиям применяемой лакокрасочной системы.

Именно поэтому промышленная окраска представляет собой не отдельную операцию, а целую технологическую цепочку.

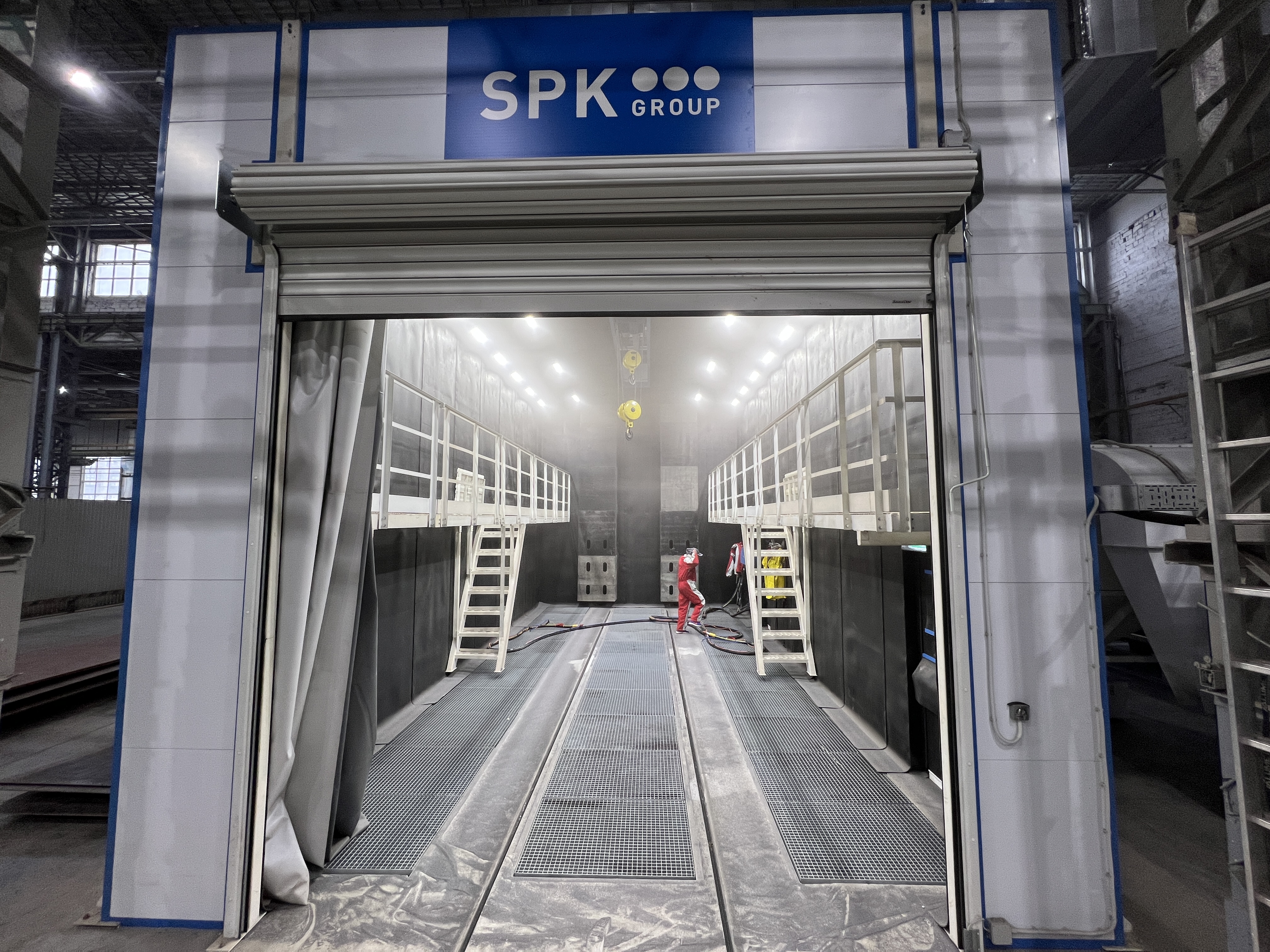

Что происходит внутри огромной окрасочной камеры

Окрасочная камера для крупногабаритной техники — это фактически инженерная система, в которой одновременно работают несколько подсистем.

В зависимости от проекта в ее состав могут входить:

• вентиляционное оборудование;
• приточная и вытяжная системы;
• фильтрация воздуха;
• система нагрева;
• автоматика управления;
• освещение;
• оборудование для нанесения покрытия;
• системы пожарной и технологической безопасности;
• транспортные и вспомогательные элементы.

SPK GROUP проектирует и производит окрасочно-сушильные камеры, дробеструйные камеры, зоны открытой окраски, конвейерные линии и роботизированные окрасочные комплексы.

Для железнодорожной техники компания также предлагает специализированные решения: среди опубликованных проектов представлены камеры для вагонов, цистерн, локомотивов и другой железнодорожной техники.

Воздух внутри камеры — часть технологии

При распылении лакокрасочных материалов образуется аэрозоль, часть которого не оседает непосредственно на изделии. Поэтому система вентиляции должна одновременно обеспечивать необходимые условия технологического процесса и удалять загрязненный воздух из рабочей зоны.

Конструкция воздушных потоков зависит от типа камеры, ее назначения и технологических требований.

В промышленных системах применяются различные схемы подачи и удаления воздуха. Поэтому утверждать, что для любой крупной окрасочной камеры обязательно используется исключительно ламинарный поток сверху вниз, было бы неправильно.

Конкретная аэродинамическая схема определяется проектом.

Для оборудования SPK GROUP вентиляция и фильтрация являются частью комплексного решения, а не отдельно установленным элементом.

А если изделие настолько большое, что обычной камеры недостаточно?

Тогда инженерная задача усложняется еще сильнее.

Для крупной техники могут применяться камеры большой длины, проходные и тупиковые конструкции, двухсекционные решения, уличные исполнения и телескопические системы.

Например, в каталоге SPK GROUP представлены окрасочно-сушильные камеры для железнодорожного транспорта различного исполнения, включая решения для двух вагонов, цистерн, высокоскоростных поездов и локомотивов.

Размер камеры при этом — далеко не единственный параметр.

Необходимо согласовать:

• габариты и массу окрашиваемого изделия;
• способ его перемещения;
• производительность участка;
• технологию нанесения;
• объем необходимого воздухообмена;
• параметры нагрева и сушки;
• систему фильтрации;
• требования к безопасности;
• особенности существующего здания и инженерных сетей.

Именно поэтому крупная окрасочная камера обычно проектируется под конкретное производство.

Где человеку помогают роботы

На больших серийных производствах часть операций можно автоматизировать.

Роботизированный комплекс позволяет запрограммировать движение окрасочного оборудования по заданной траектории и повторять операцию для изделий одного типа. Это особенно актуально там, где требуется стабильность процесса и высокая повторяемость операций.

Робот при этом не является самостоятельным «волшебным маляром». Для получения промышленного результата необходимо правильно спроектировать весь комплекс: расположение манипуляторов, зоны их перемещения, систему подачи материала, вентиляцию, автоматику и алгоритмы управления.

SPK GROUP относит роботизированные окрасочные комплексы и роботизированные системы подготовки поверхности к числу направлений своей продукции.

В зависимости от задачи автоматизироваться может как отдельная операция, так и значительная часть производственной линии.

Почему одной камеры недостаточно

Представление о промышленной окраске как о большой комнате с вентиляцией слишком упрощенное.

На современном предприятии вокруг окраски формируется последовательность взаимосвязанных операций:

подготовка поверхности → очистка → контроль → нанесение грунта → нанесение последующих слоев → сушка → контроль покрытия.

В отдельных производствах между этими этапами добавляются мойка, фосфатирование, шлифование, транспортировка изделий, промежуточный контроль и другие технологические операции.

Именно поэтому проектирование промышленного окрасочного участка начинается не с выбора размера камеры, а с анализа всего производственного процесса.

Откуда берется долговечность покрытия

Защита металла от коррозии не определяется одной характеристикой краски.

AMPP рассматривает антикоррозионную защиту как систему, в которой учитываются состояние и подготовка основания, условия эксплуатации, выбранная система покрытия и способ ее нанесения.

Это означает, что даже дорогостоящий лакокрасочный материал не способен компенсировать нарушения технологии подготовки или нанесения.

Поэтому задача промышленного оборудования — создать контролируемые условия, в которых технологический процесс можно повторять и проверять.

Именно здесь и появляется главное отличие промышленной окраски от бытовой: вместо одного инструмента используется целый комплекс инженерных решений.

Как создают такие комплексы

Проектирование крупного окрасочного производства начинается с исходных данных: что именно предстоит окрашивать, каковы размеры и масса изделий, какая производительность нужна предприятию и какая технология покрытия используется.

Затем определяются состав оборудования, размеры рабочих зон, система перемещения изделий, вентиляция, фильтрация, нагрев, автоматика и другие элементы.

Мы выполняем полный цикл работ — от проектирования и производства оборудования до его поставки, монтажа, пусконаладки и сервисного обслуживания.

Поэтому большая окрасочная камера — это не просто металлическая конструкция внушительных размеров. Это часть производственной системы, где механика, вентиляция, автоматика, нанесение покрытия и контроль качества должны работать согласованно.

И чем крупнее изделие — будь то вагон, локомотив, карьерный самосвал или масштабная металлоконструкция, — тем больше значение имеет не сама краска, а правильно спроектированная технология ее нанесения.
