Агрегат химической подготовки поверхности перед покраской: устройство, принцип работы и преимущества для производства

Влияние подготовки поверхностей металлических изделий на качество окраски и срок службы готового продукта трудно переоценить. Правильная обработка повышает адгезию, обеспечивает равномерность покрытия, улучшает антикоррозионные свойства и внешний вид изделия. Без нее даже дорогая краска не даст нужного результата. Разберем подробно, как решает эти задачи агрегат химической подготовки поверхности перед покраской.

Что такое агрегат химической подготовки поверхности?

Агрегат химической подготовки поверхности (АХПП) предназначен для качественного обезжиривания, травления и фосфатирования металлических изделий перед нанесением ЛКМ. Технологический процесс включает рециркуляцию рабочих растворов и промывочных вод, а также подогрев химических составов до 40-65°C. Агрегат оснащен автоматической системой контроля и дозирования химических реагентов, узлом очистки ванн от шлама и масляных загрязнений, а также вытяжной вентиляцией с каплеуловителями для предотвращения попадания паров в рабочую зону цеха. Может оснащаться устройством качения. На металле всегда присутствуют масла, смазки, окалина, ржавчина, пыль и оксиды. Эти загрязнения препятствуют адгезии краски, приводят к ее отслоению и преждевременной коррозии. Назначение АХПП — максимально качественно подготовить поверхность для нанесения порошкового или жидкого защитно-декоративного покрытия. Его место в производственной линии находится в начале технологической цепочки окраски, сразу после механической обработки деталей и перед камерами сушки и нанесения покрытия.

Из каких элементов состоит оборудование для подготовки металла

Зона загрузки изделий

Изделия подаются на технологическую линию вручную или автоматически на конвейере. На этом этапе важно соблюдать требования к размещению деталей:

• отсутствие контакта между изделиями;
• наличие надежных точек подвеса;
• устойчивость к химическим реагентам и температуре.

Постоянное движение деталей по стадиям химической обработки обеспечивают цепные, монорельсовые, подвесные конвейерные системы.

Камеры химической обработки

В камере проводят следующие технологические процессы:

• Обезжиривание для удаления жиров и масел.
• Травление для снятия ржавчины и окалины.
• Помывка металла с целью удаления остатков реагентов.
• Фосфатирование для создания защитного фосфатного слоя.
• Пассивация в качестве финальной стабилизации поверхности.

Система подачи реагентов

Включает насосное оборудование для циркуляции растворов, системы точного дозирования, фильтрацию и рециркуляцию для экономии химии и поддержания чистоты растворов.

Система управления

Современные агрегаты оснащаются PLC-контроллерами, сенсорными панелями оператора, автоматическим контролем температуры, концентрации растворов (pH, проводимость), уровней жидкостей и аварийной сигнализацией.

Сушильная камера

Могут быть использованы разные виды сушки:

• конвекционная (горячий воздух);
• инфракрасная;
• комбинированная.

Перед окраской изделия должны быть полностью сухими, так как влага приводит к дефектам покрытия.

Как работает агрегат химической подготовки поверхности?

Оборудование может работать непрерывно, когда изделия движутся на конвейере через все зоны, и в тактовом режиме, обрабатывая детали партиями.

1. Загрузка

Детали навешиваются на специальные подвески, крюки или траверсы. Важно обеспечить хороший доступ раствора ко всем поверхностям.

2. Обезжиривание металла

На данном этапе подготовки поверхности перед покраской происходит удаление масел, смазок, консервационных покрытий и органических загрязнений. Обычно для этого используют щелочной или кислотный обезжиривающий раствор.

3. Первая промывка

Промывка нужна для удаления остатков обезжиривающего раствора и растворенных загрязнений. Чаще всего проводится каскадная промывка. Используется оборотная вода или деминерализованная.

4. Травление

С помощью серной, соляной или фосфорной кислоты, добавленных в ванну подготовки, удаляют оксидную пленку, ржавчину, окалины. Травление металла — это особо важный этап для изделий после штамповки, сварки или горячей прокатки.

5. Повторная промывка

Во время повторной промывки происходит тщательное удаление остатков кислоты, чтобы не загрязнять следующую стадию фосфатирования. Часто повторную промывку делают в 2-3 каскадные ступени.

6. Фосфатирование

Это самая ответственная стадия химической обработки металла. На этом этапе происходит создание кристаллического фосфатного слоя на поверхности металла. Фосфатирование металла значительно улучшает адгезию краски и обеспечивает антикоррозионную защиту.

7. Пассивация

Финальная обработка — закрепление фосфатного слоя и дополнительная защита. Используются хроматные или современные бесхромовые пассивирующие растворы.

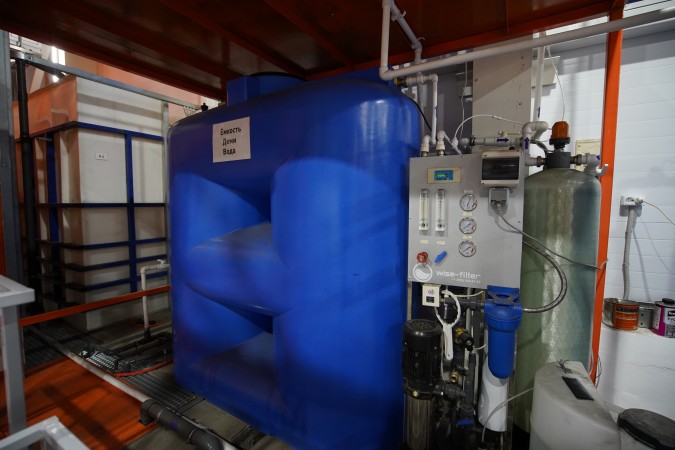

8. Промывка демиводой

Финишная промывка деминерализованной водой удаляет с поверхности остатки солей и пассивирующих реагентов, которые могут вызвать дефекты окраски. Отсутствие примесей в воде гарантирует чистоту металла и предотвращает образование высолов перед сушкой.

9. Сушка

С помощью горячего воздуха (+60? ...+120°C) или инфракрасных излучателей удаляют остатки влаги. Даже небольшие капли воды приведут к дефектам покрытия и плохой адгезии покрытия.

10. Передача изделий на участок окраски

Изделия автоматически, с помощью транспортной системы или вручную передаются на линию порошковой покраски или жидкого нанесения. В непрерывных линиях это происходит без остановки конвейера.

Наглядная схема процесса:

Загрузка → Обезжиривание → Промывка → Травление → Промывка → Фосфатирование → Пассивация → Промывка демиводой → Сушка → Выгрузка → Окраска.

Преимущества агрегата подготовки поверхности

Повышение качества покрытия

Агрегат формирует оптимальную шероховатость поверхности и создаёт качественный конверсионный слой. Это значительно улучшает адгезию ЛКМ с металлом и способствует долговечности покрытия. Благодаря точному контролю параметров поверхность приобретает равномерную микроструктуру без "слепых" зон. В результате покрытие ложится без пор и микротрещин, что существенно повышает защиту металла от коррозии и улучшает эстетику.

Снижение производственного брака

Стабильная и контролируемая подготовка поверхности минимизирует наиболее распространённые дефекты, такие как отслоения покрытия, образование пузырей, подплёночную коррозию и "рыбьи глаза". По данным промышленных предприятий, внедрение автоматизированных линий подготовки поверхности позволяет уменьшить процент брака на 40-70 % в зависимости от типа производства. Когда каждый этап подготовки поверхности проходит в строго заданных режимах, вероятность брака снижается в разы.

Увеличение производительности

Автоматизация линии подготовки поверхности позволяет перейти от периодической ручной обработки к непрерывному или полунепрерывному поточному режиму. Изделия движутся по конвейеру через все зоны агрегата с заданной скоростью, что даёт значительный прирост выпуска продукции. Время обработки одной детали сокращается в несколько раз по сравнению с ручным методом.

Экономия реагентов

Современные агрегаты оснащаются системами рециркуляции рабочих растворов, автоматического контроля и корректировки концентрации, а также точного дозирования химикатов.

Минимизация человеческого фактора

Полностью или частично автоматизированная линия подготовки поверхности исключает влияние субъективных ошибок оператора, таких как неправильная концентрация, время выдержки, пропущенные зоны. Оператору остаются только функции контроля и загрузки и выгрузки изделий. Повышается качество окраски, существенно снижается воздействие агрессивных химических сред на здоровье персонала, уменьшается потребность в средствах индивидуальной защиты. Риски производственного травматизма сводятся к минимуму.

Где применяются агрегаты подготовки поверхности

Машиностроение

АХПП используется для промышленной подготовки поверхности корпусов, рам и деталей оборудования. Например, для обработки сварных узлов сельскохозяйственной техники.

Производство металлоконструкций

Агрегаты внедряются в линии подготовки металла под порошковую окраску фасадных панелей, ограждений, балок, ферм, ограждений.

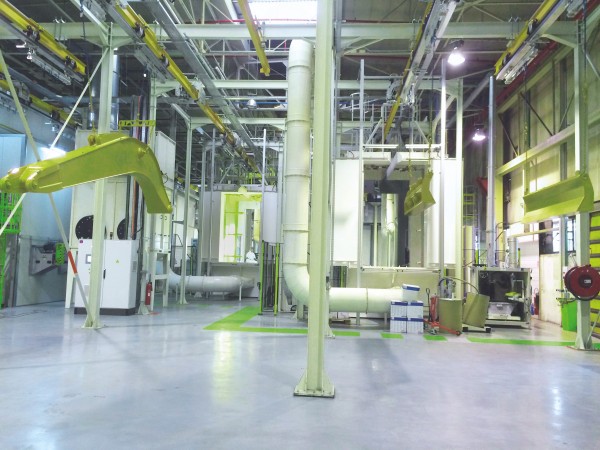

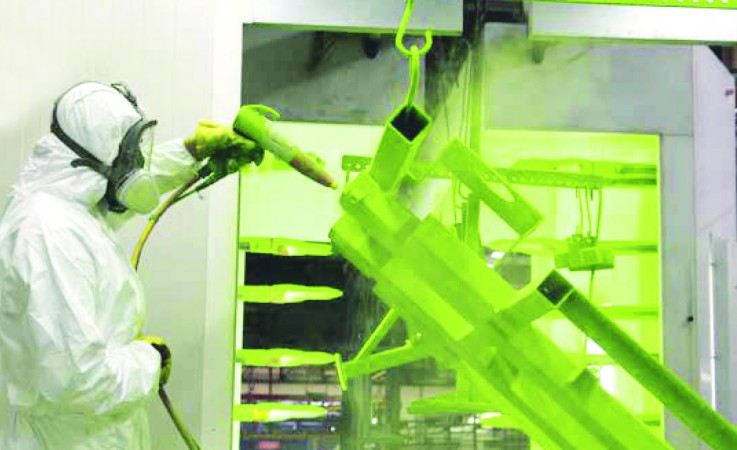

Линии порошковой окраски

АХПП отлично интегрируются в комплексные автоматические линии для серийного производства.

Автомобильная промышленность

Агрегат химической подготовки поверхности участвует в подготовке комплектующих перед антикоррозионным покрытием, обработке кузовных деталей, элементов шасси.

Производство бытовой техники

Корпуса холодильников, стиральных машин, другой техники не обходятся без покраски, а значит, без подготовки к этому процессу.

Производство металлической мебели

АХПП становятся частью автоматизированного оборудования для порошковой окраски каркасов для стеллажей, шкафов, офисной мебели.

Виды агрегатов подготовки поверхности

Агрегаты химической подготовки поверхности классифицируются по конструктивному исполнению, степени автоматизации и организации технологического процесса.

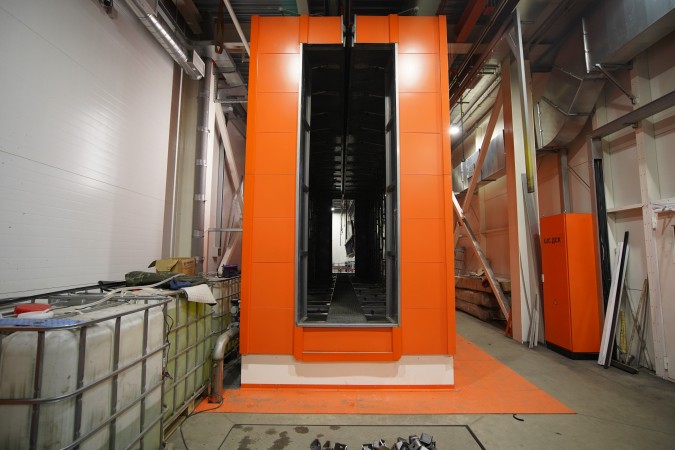

Проходные

В проходных АХПП детали заходят в камеру с одной стороны, последовательно проходят все технологические зоны: предварительное обезжиривание, основное обезжиривание, промывку, активацию, фосфатирование (или конверсионную обработку), пассивацию и сушку, а затем выходят с другой стороны камеры и направляются на следующий этап технологического процесса. Преимущества:

• высокая производительность;
• стабильное качество обработки благодаря постоянным параметрам в каждой зоне;
• эффективная рециркуляция растворов.

Агрегат применяется в серийном и крупносерийном производстве (автомобильные кузова, детали сельхозтехники, металлическая мебель, бытовая техника).

Тупиковые

Тупиковая камера имеет одни въездные и выездные ворота. Изделие загружается в камеру и проходит полный цикл обработки. Особенности:

• занимает меньше производственной площади;
• подходит для обработки крупногабаритных деталей или изделий сложной геометрии.

Тупиковые АХПП применяют в мелкосерийном и среднесерийном производстве, на ремонтных предприятиях, заводах с широкой номенклатурой изделий.

Как понять, что предприятию необходим агрегат химической подготовки поверхности?

Чек-лист для руководителя:

• Увеличиваются объемы производства.
• Появляются проблемы с адгезией покрытия.
• Высокий процент брака после окраски.
• Много ручных операций.
• Требуется автоматизация участка.
• Планируется расширение производства.

Реальный сценарий внедрения

Было: ручная подготовка металлоконструкций перед порошковой окраской.

Стало: автоматизированный агрегат подготовки поверхности с несколькими стадиями химической обработки.

Результат: стабильное качество покрытия, снижение процента брака, увеличение производительности участка, уменьшение влияния человеческого фактора.

Этапы внедрения агрегата подготовки поверхности перед покраской

Процесс внедрения — это комплексный проект, который занимает от 3 до 12 месяцев в зависимости от сложности.

1. Аудит производства

Сбор информации для правильного проектирования оборудования включает в себя:

• Выезд технолога и инженера на предприятие.
• Изучение текущей технологии подготовки поверхности (если она есть).
• Анализ проблемных мест: качество очистки, брак, расход химии, производительность, условия эксплуатации.
• Оценка имеющихся коммуникаций: электричество, вода, канализация, вентиляция, отопление, сжатый воздух.
• Изучение требований заказчика к конечному покрытию (срок службы, условия эксплуатации изделий).

2. Анализ номенклатуры изделий

Составляется таблица обрабатываемых металлических изделий, в которой указывают:

• материалы (сталь, оцинковка, алюминий);
• максимальные и типичные габариты, вес, форма;
• степень и тип загрязнений;
• объём производства (шт./час, м²/час, смены);

При составлении таблицы учитывают планы по расширению номенклатуры.

3. Проектирование линии

Проектирование включает в себя:

• Разработку технологической схемы (последовательность стадий).
• 3D-моделирование и компоновку оборудования в цеху.
• Расчёт габаритов, энергопотребления, расхода воды и химии.
• Разработку системы автоматизации и КИПиА.
• Проработку систем вентиляции, очистки стоков и безопасности.
• Согласование проекта с заказчиком.

4. Подбор оборудования

Этап включает выбор типа агрегата и проводится согласование коммерческого предложения и договора. Подбираются системы нагрева, транспортировки, дозирования химии, регенерации и очистки растворов.

5. Изготовление

Этап изготовления металлоконструкций, ванн, камер, сушильных зон на производственной площадке и конвейера. Выполняется сборка электрощитов и систем автоматизации с контролем качества на каждом этапе.

6. Монтаж

Этап включает доставку оборудования на объект, установку фундаментов, монтаж трубопроводов, вентиляции, конвейера, систем безопасности, подключение к инженерным коммуникациям.

7. Пусконаладочные работы (ПНР)

Выполняется настройка всех параметров: температуры, концентрации растворов, времени обработки, скорости конвейера. Проводится тестирование на тестовых изделиях и корректировка технологии.

8. Обучение персонала

Специалисты проводят обучение операторов, наладчиков и технологов правилам техники безопасности, контролю параметров и действиям при отклонениях.

9. Сервисное сопровождение

Включает гарантийное обслуживание 12-24 месяца, постгарантийный сервис, поставку запасных частей и технологическое сопровождение. Лучше всего, когда все этапы выполняет одна компания. Это снижает риски и упрощает ответственность.

От чего зависит стоимость агрегата подготовки поверхности?

Стоимость формируется индивидуально и зависит от следующих факторов:

• размера и веса изделий,
• требуемой производительности,
• количества стадий обработки;
• уровня автоматизации и систем контроля;
• материалов изготовления;
• наличия систем очистки и рециркуляции растворов.

Дополнительно учитывается степень интеграции с существующей линией окраски.

Частые ошибки при выборе агрегата подготовки поверхности

Отсутствие технологического аудита

Компания сразу выбирает "стандартный" агрегат или ориентируется только на цену или рекомендации продавца, не анализируя реальные условия: тип металла, степень загрязнения, предыдущие операции, требования к конечному качеству окраски. В результате качество подготовки поверхности нестабильно, возникают рекламации от заказчиков. Аудит позволяет правильно составить техзадание и избежать переделок за свой счёт. Перед покупкой оборудования обязательно нужно провести полноценный технологический аудит производства.

Выбор оборудования без учета размеров изделий

Предприятие покупает агрегат по "средним" размерам или ориентируясь на самое крупное изделие, которое обрабатывается редко. Не учитывают габариты, вес, форму. В результате изделия цепляются, падают с подвесок, не проходят в камеры или ванны. Слишком большие габариты агрегата ведут к перерасходу химии, энергии, занимаемой площади. Правильный подход — анализ всей номенклатуры с составлением таблицы максимальных и типичных размеров и веса.

Неправильный подбор химических стадий

Предприятие использует универсальную "стандартную" схему подготовки (обезжиривание → фосфатирование → пассивация), не учитывая материал, тип загрязнений и последующий вид покрытия. В итоге плохая адгезия, коррозия, отслоения. Для снижения брака нужно индивидуально подбирать последовательность, концентрации, температуры и время выдержки для конкретного производства.

Неправильный расчет производительности

Нельзя считать производительность только по количеству изделий в час, не учитывая время обработки каждой стадии, загрузки и выгрузки, пики и провалы загрузки и другие технологически важные моменты. Оборудование не справится с реальным объёмом. Если мощность завышена, появится переплата за ненужные размеры и энергию.

Отсутствие сервисной поддержки

Если выбрать самое дешёвое оборудование у поставщика, у которого нет своей сервисной службы, запчастей на складе и опыта в данном регионе, можно получить долгий простой при поломках. Отсутствие пусконаладки и обучения персонала приведут к быстрому выходу из строя оборудования. Надёжный поставщик — это наличие инженеров, склада расходников и химии, гарантийное и постгарантийное обслуживание.

FAQ

Чем агрегат отличается от обычной мойки деталей?

Это многостадийная химическая обработка с точным контролем качества, а не простая очистка коррозионных повреждений.

Какие изделия можно обрабатывать?

Большинство металлических изделий (сталь, алюминий, оцинковка) разной конфигурации.

Можно ли встроить агрегат в существующую линию?

Да, конечно, но только при грамотном проектировании.

Какой срок службы оборудования?

10-20 лет и более при правильной эксплуатации и качественном сервисном обслуживании.

Что влияет на производительность?

Скорость конвейера, количество зон, габариты изделий, время обработки.

Обязательно ли фосфатирование?

Химическая обработка металла методом фосфатирования рекомендуется в большинстве случаев для надежной адгезии и защиты от коррозии.

Какие реагенты используются?

Специализированные обезжириватели, фосфатирующие и пассивирующие составы.

Агрегат подготовки поверхности перед покраской обеспечивает стабильное высокое качество, существенно снижает брак, дает экономический эффект через рост производительности и экономию ресурсов. Автоматизация производства минимизирует ошибки и повышает безопасность. Финансово выгоднее инвестировать в качественный аудит и проектирование, чем потом переделывать оборудование.

Обращайтесь к профессиональным поставщикам, чтобы получить консультацию специалиста, подобрать агрегат подготовки поверхности под конкретные изделия, рассчитать производительность и стоимость проекта.
