Зона открытой окраски — это комплекс оборудования и систем вентиляции, предназначенный для проведения окрашивания в существующих или новых цеховых помещениях без необходимости сооружения дополнительных ограждающих конструкций или транспортных линий. Такой подход обеспечивает быструю и современную организацию промышленной окраски.
Устройство зоны включает вентиляционные системы, направленные на устранение окрасочного тумана и снижение концентрации ЛВЖ паров. В его состав входят:
- Приточно-вытяжной вентиляционный агрегат, создающий оптимальный микроклимат и обеспечивающий качество приточного воздуха.
- Дальнобойные воздушные сопла, создающие равномерный ламинарный поток воздуха в зоне подготовки и нанесения ЛКМ на изделие.
- Вытяжные лабиринтные и кассетные фильтры, предназначенные для очистки удаляемого воздуха от окрасочного пыли и паров.

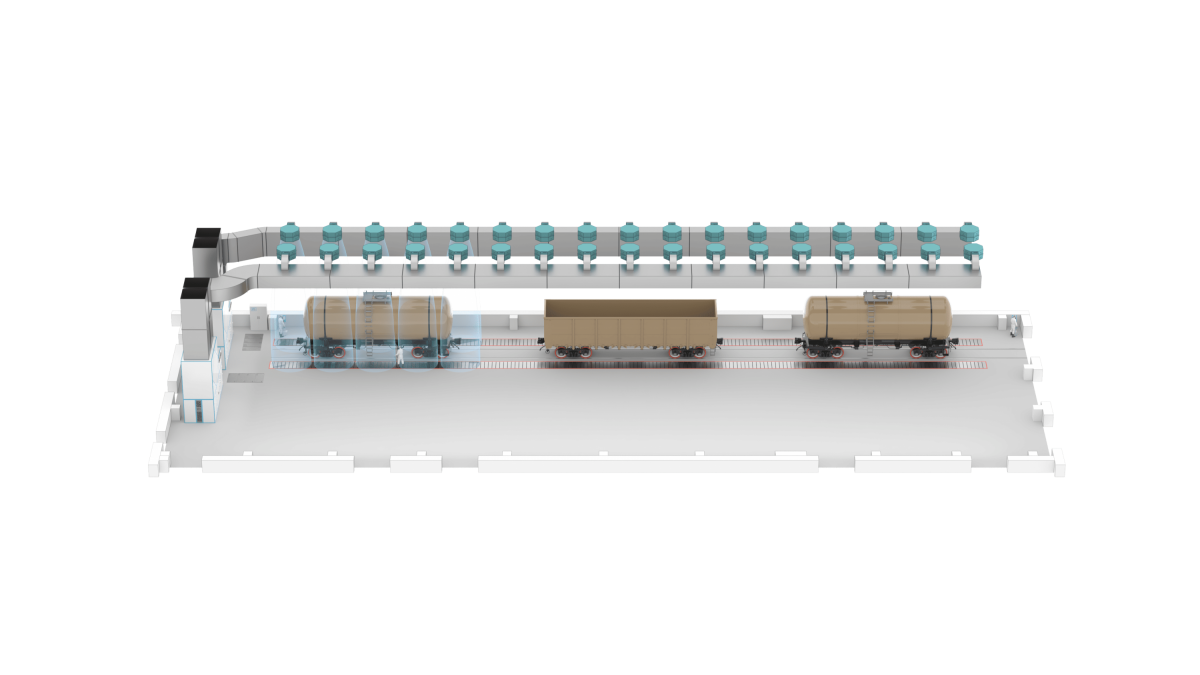

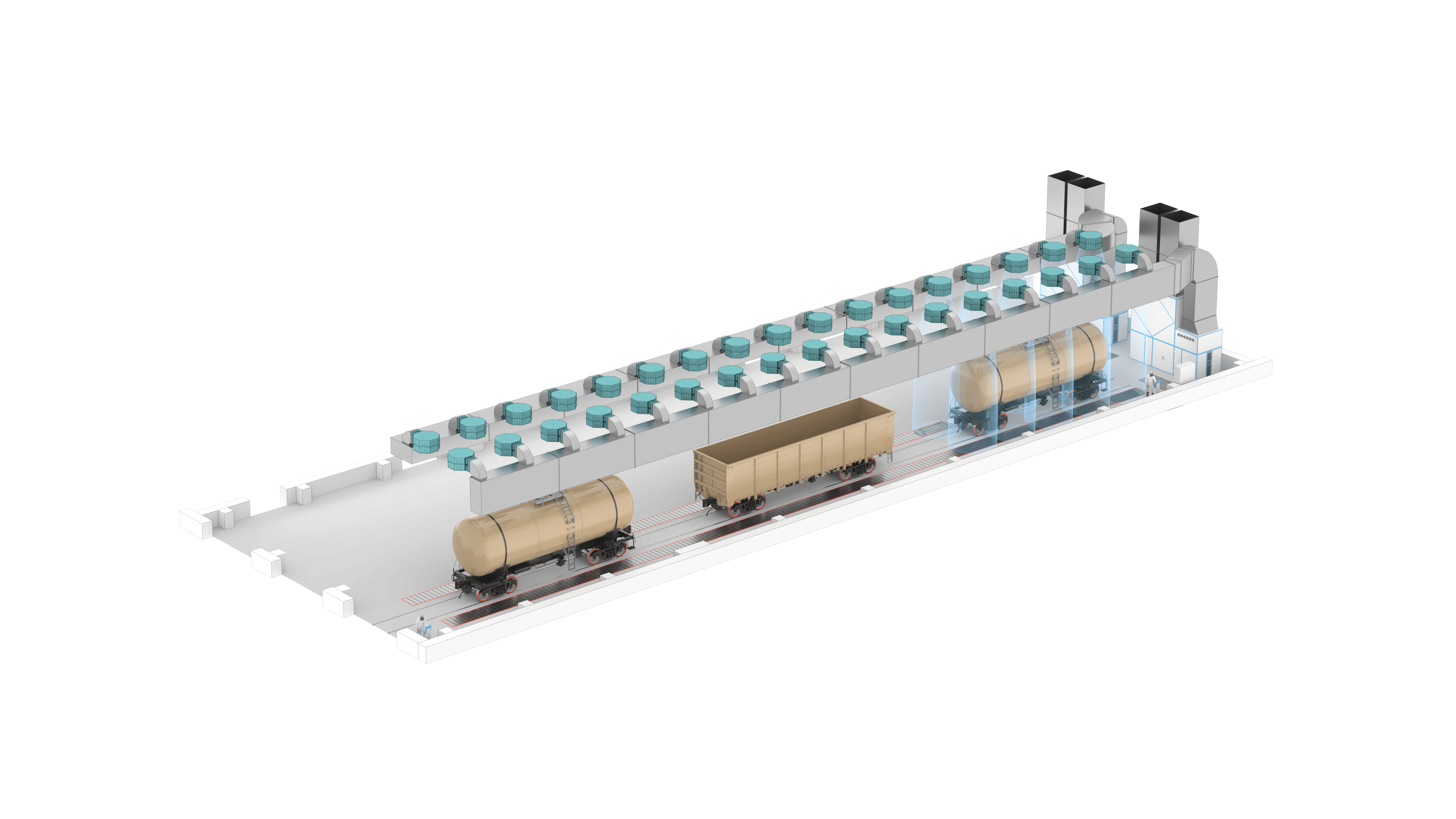

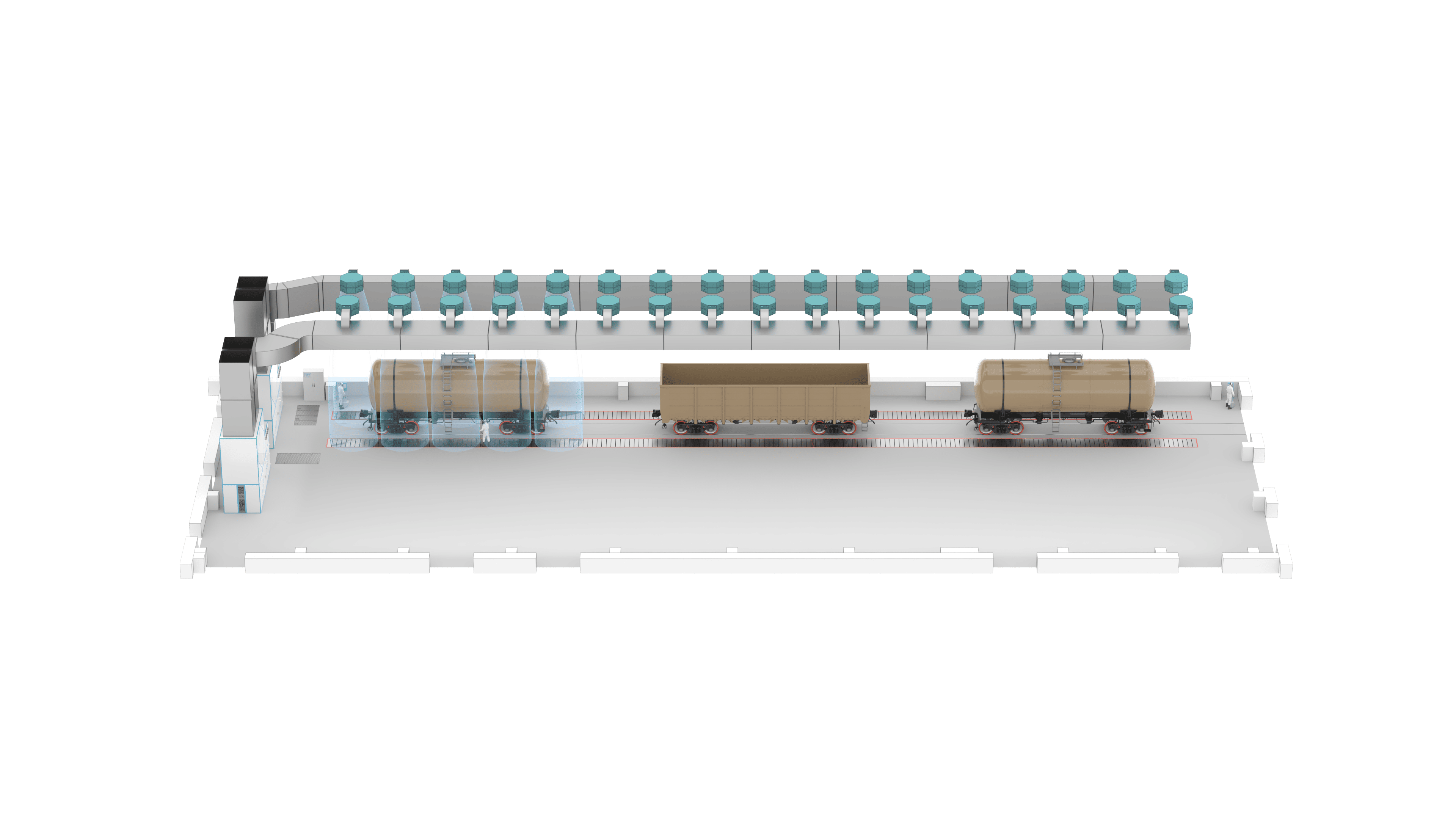

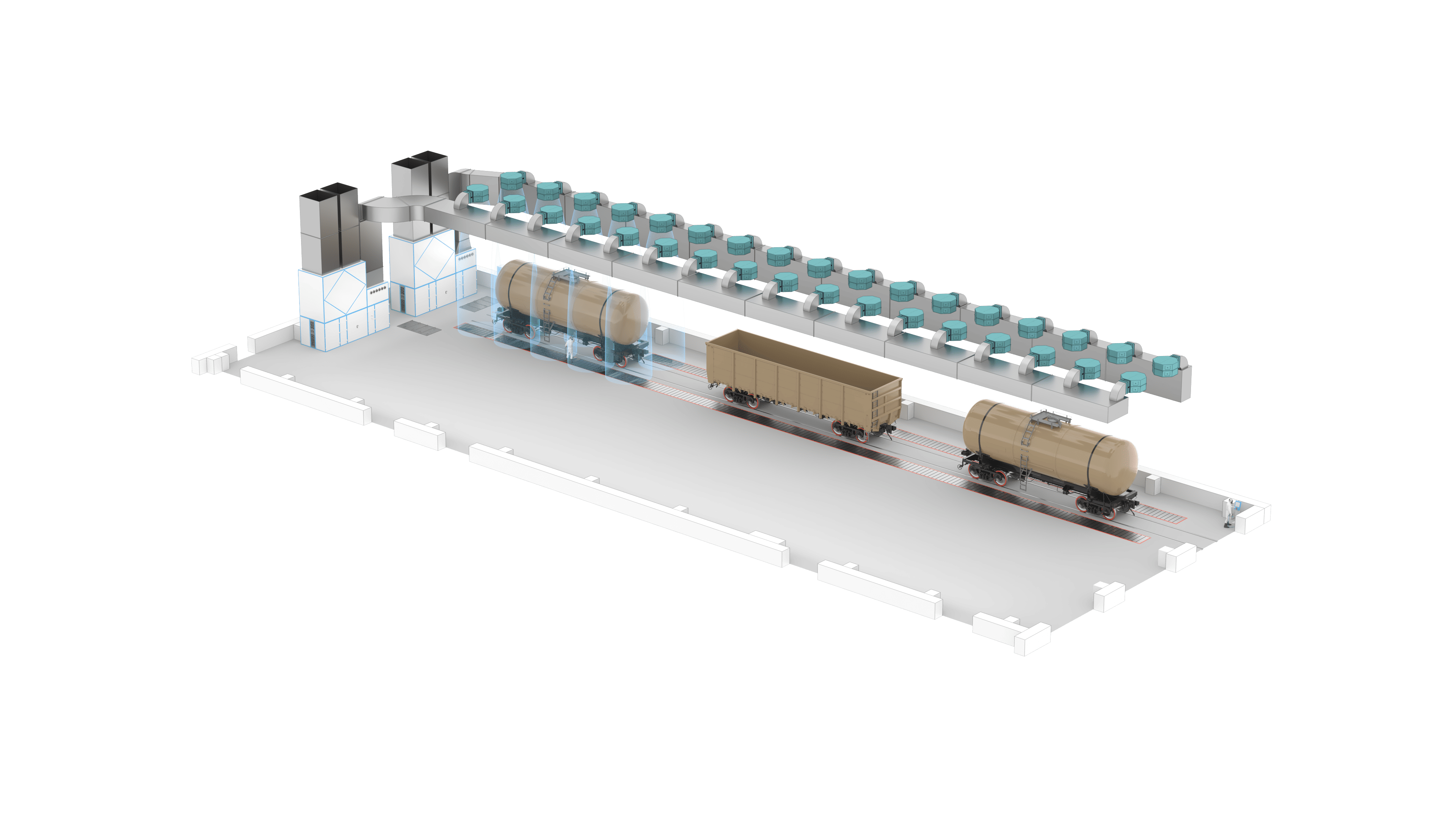

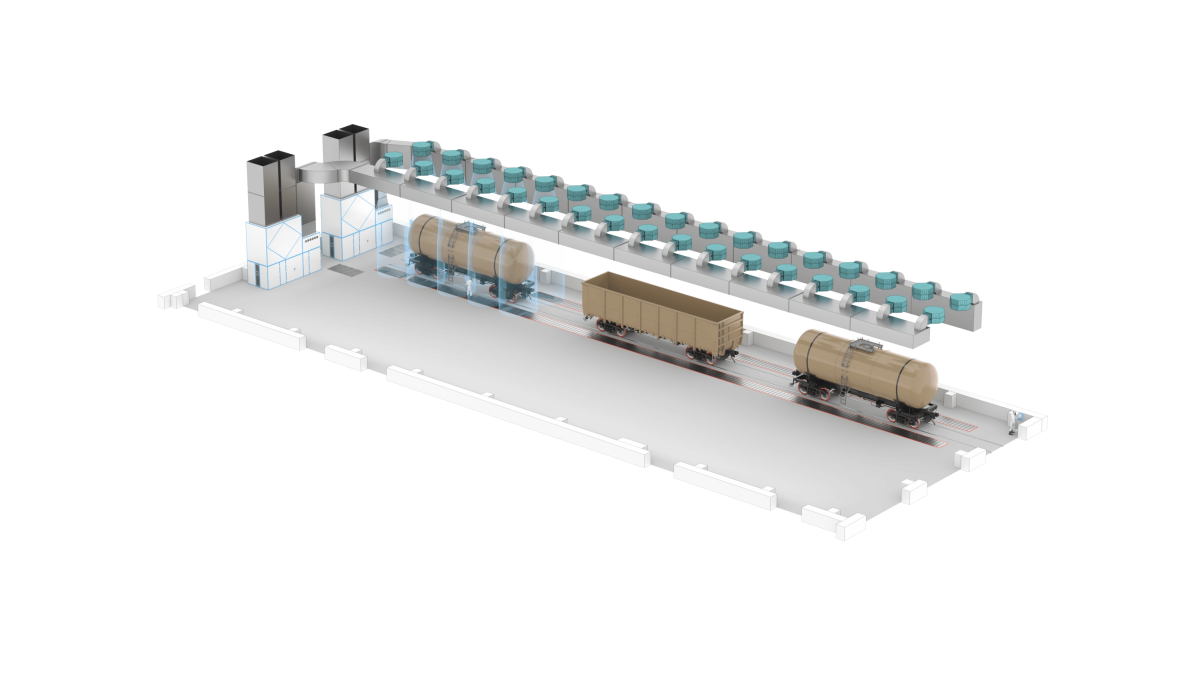

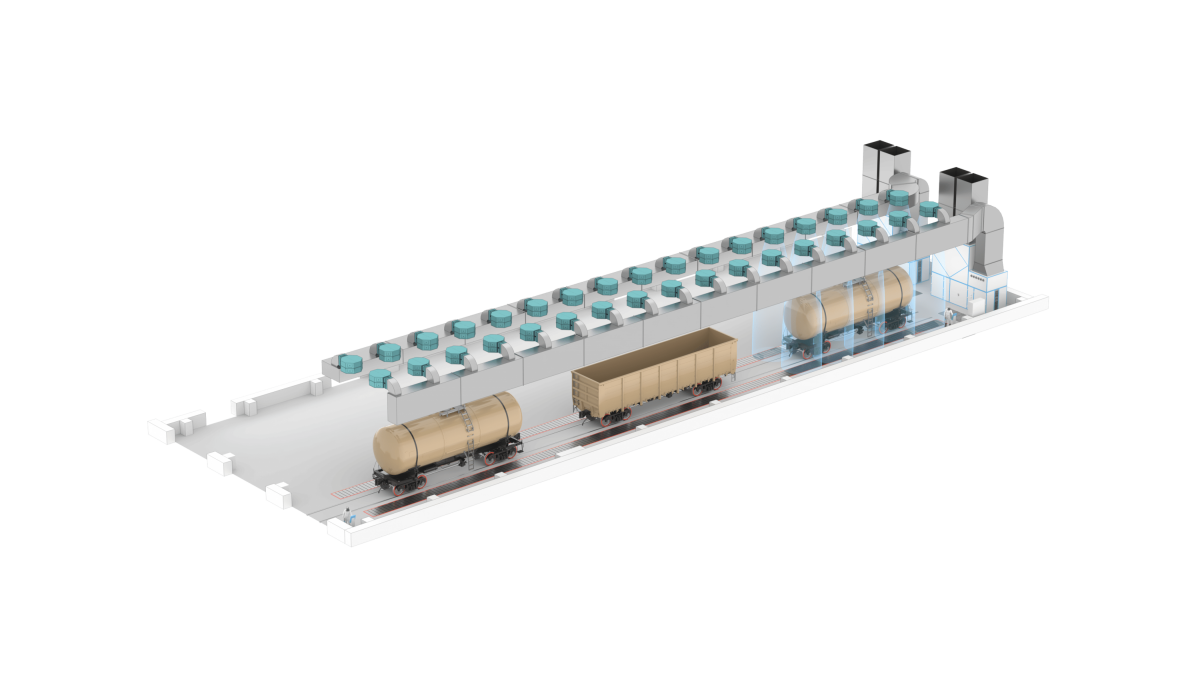

Зона предназначена для безопасного окрашивания изделий, размещающихся под группой воздушных сопел для выполнения окраски со всех сторон. Внутри обеспечены проезды для стремянок и свободный проход персонала.
По проекту, комплектация зоны включает:
- 34 сопла направленного действия.
- 68 регулируемых клапанов воздушного потока.
- 34 отсечных клапана.
- 34 пневматических клапана с лабиринтными механическими фильтрами класса G2.
- 2 кассетных стекловолоконных фильтра «краскоостанавливающего» класса G3.
- Два вентиляционных агрегата SPK-VU-50, выполненных в искробезопасном исполнении, с внешним вентилятором и двигателями взрывозащищёнными, с пропускной способностью по 50 000 м³/ч.
- Два газовых теплообменника из нержавеющей стали, оснащённых внутренним газовым сгоранием.
- Две газовые горелки и регулирующие мультиблоки для их настройки.
- Пластинчатый рекуператор тепла — два прибора для повышения энергоэффективности.
- Два шкафа управления и один пневмораспределительный блок.
- Две сенсорные панели управления и комплекты электрокабелей и пневмомагистралей для подключения оборудования.
Этот комплекс позволяет обеспечить эффективное, безопасное и комфортное выполнение окрасочных работ в условиях цеха.
