Модульная зона открытой окраски SPK GROUP с энергоэффективной системой зональной аспирации
Промышленный комплекс открытого типа представляет собой высокотехнологичную систему локальной вентиляции, разработанную для интеграции малярных постов в новые или действующие цеховые пролеты. Данное инженерное решение позволяет организовать полноценный окрасочный участок без строительства капитальных изолирующих стен и монтажа обособленных конвейерных линий, что делает его наиболее быстрым и современным способом развертывания малярного производства.
Конструктивные элементы и состав технологической вентиляции
Для эффективного улавливания мелкодисперсного лакокрасочного тумана, снижения концентрации паров ЛВЖ и обеспечения взрывобезопасности комплекс оснащается специализированным вентиляционным оборудованием:
-

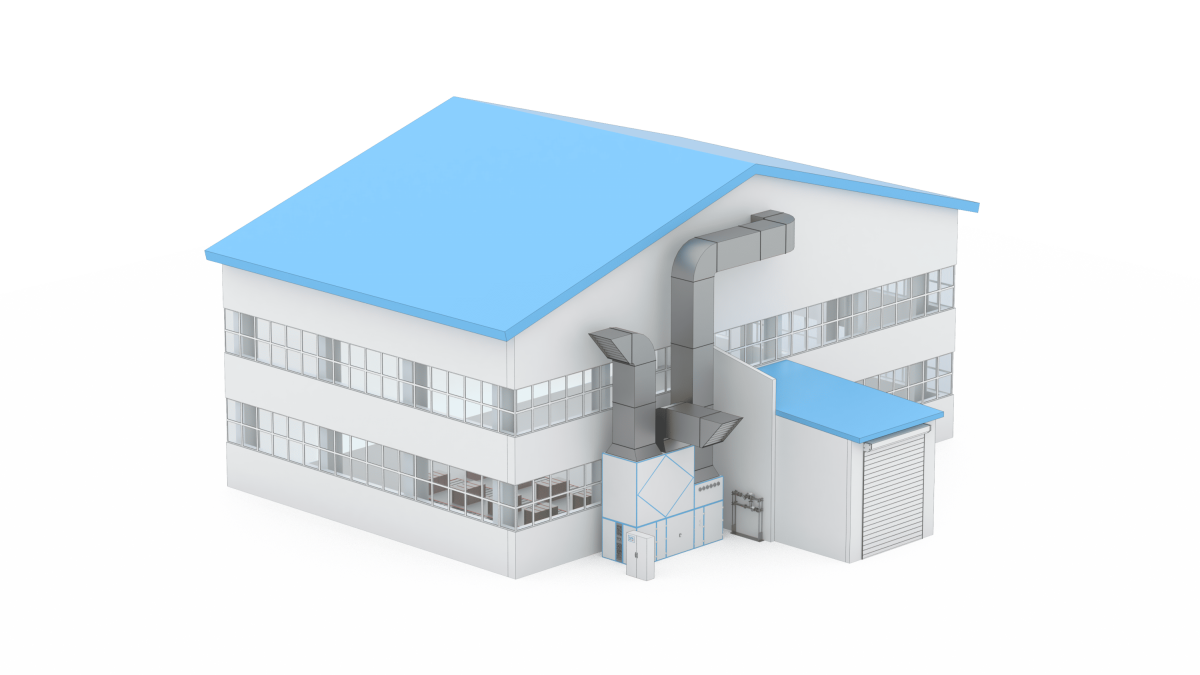

Приточно-вытяжной вентиляционный агрегат: осуществляет забор, глубокую очистку и кондиционирование воздуха, формируя требуемые параметры микроклимата.
-

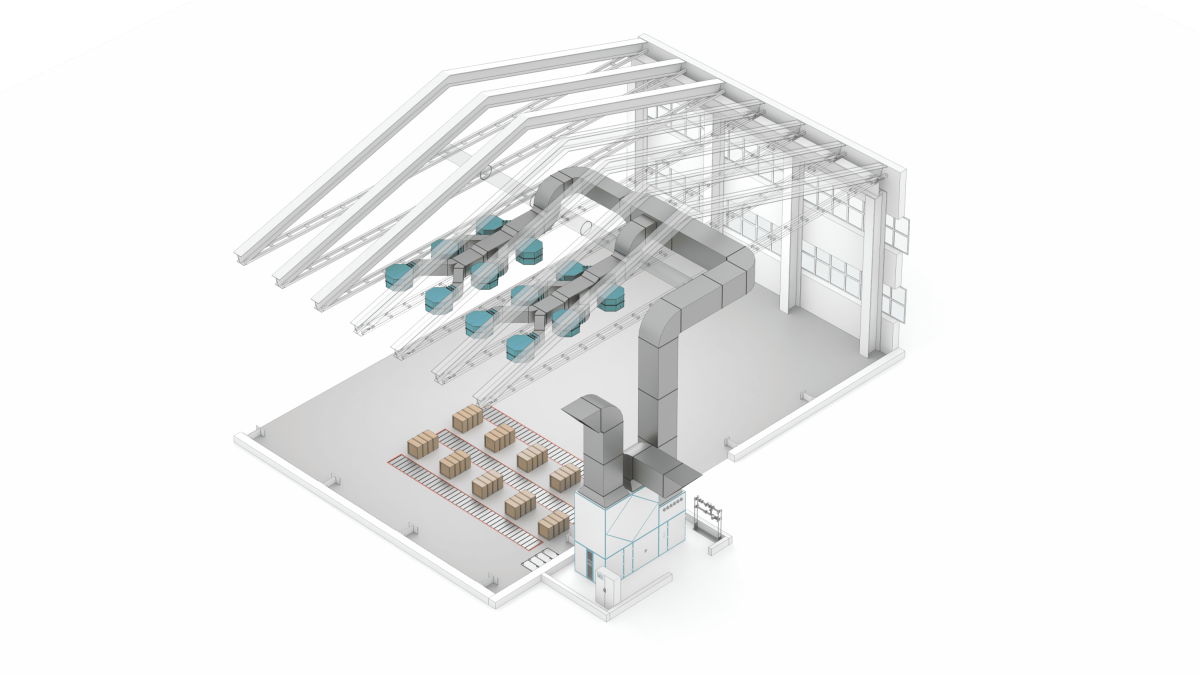

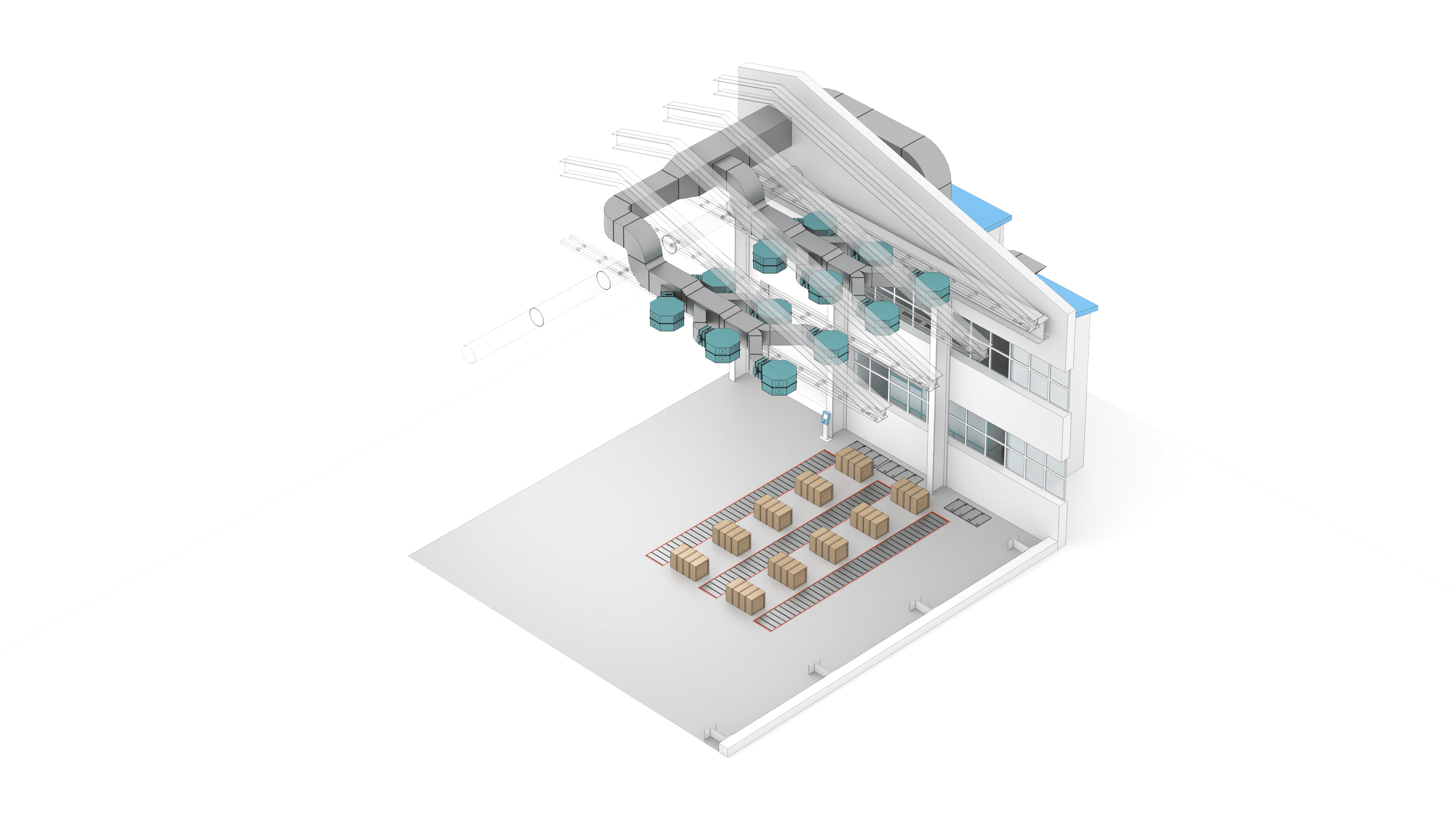

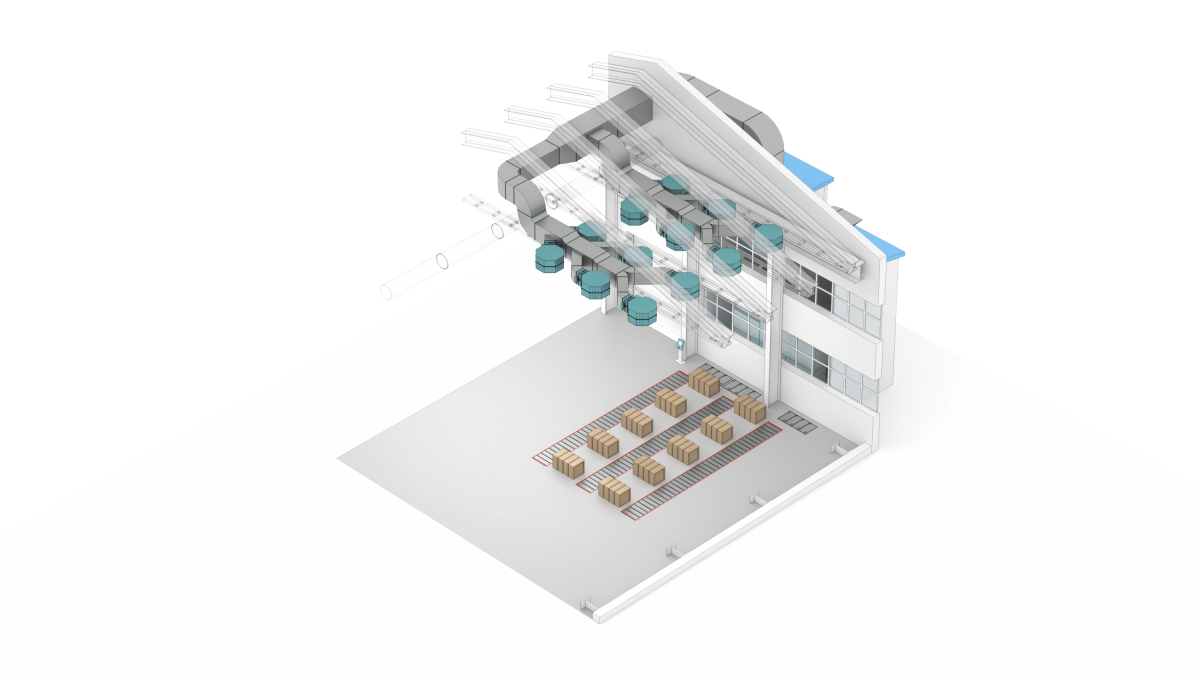

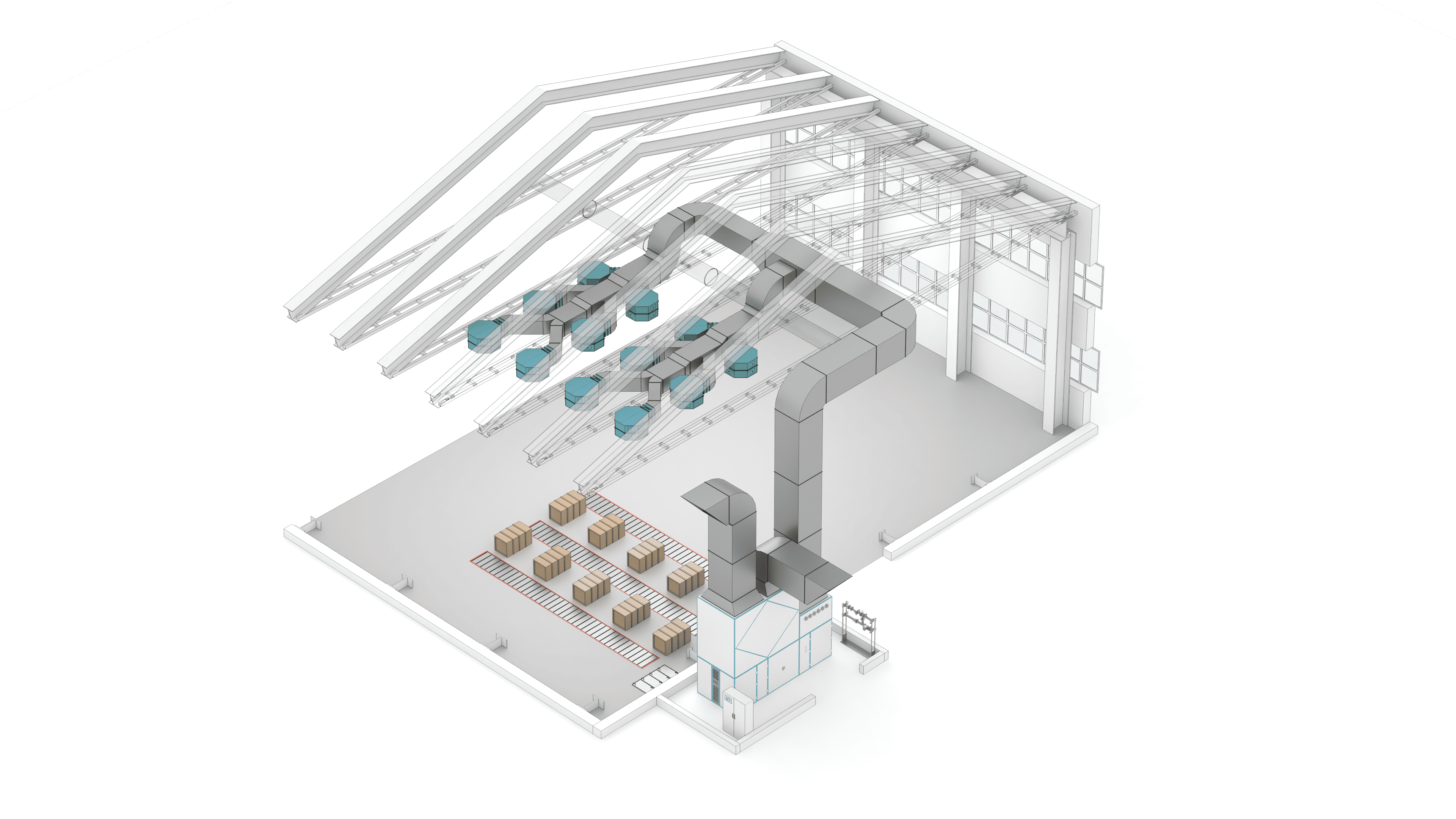

Потолочные двухпоточные сопла: регулируемые дальнобойные воздухораспределители, монтируемые под перекрытием цеха и соединенные с приточным коллектором. Они формируют стабильный вертикальный ламинарный поток воздуха непосредственно в зоне подготовки и нанесения ЛКМ (включая окрашивание поверхностей вертолетов).
-

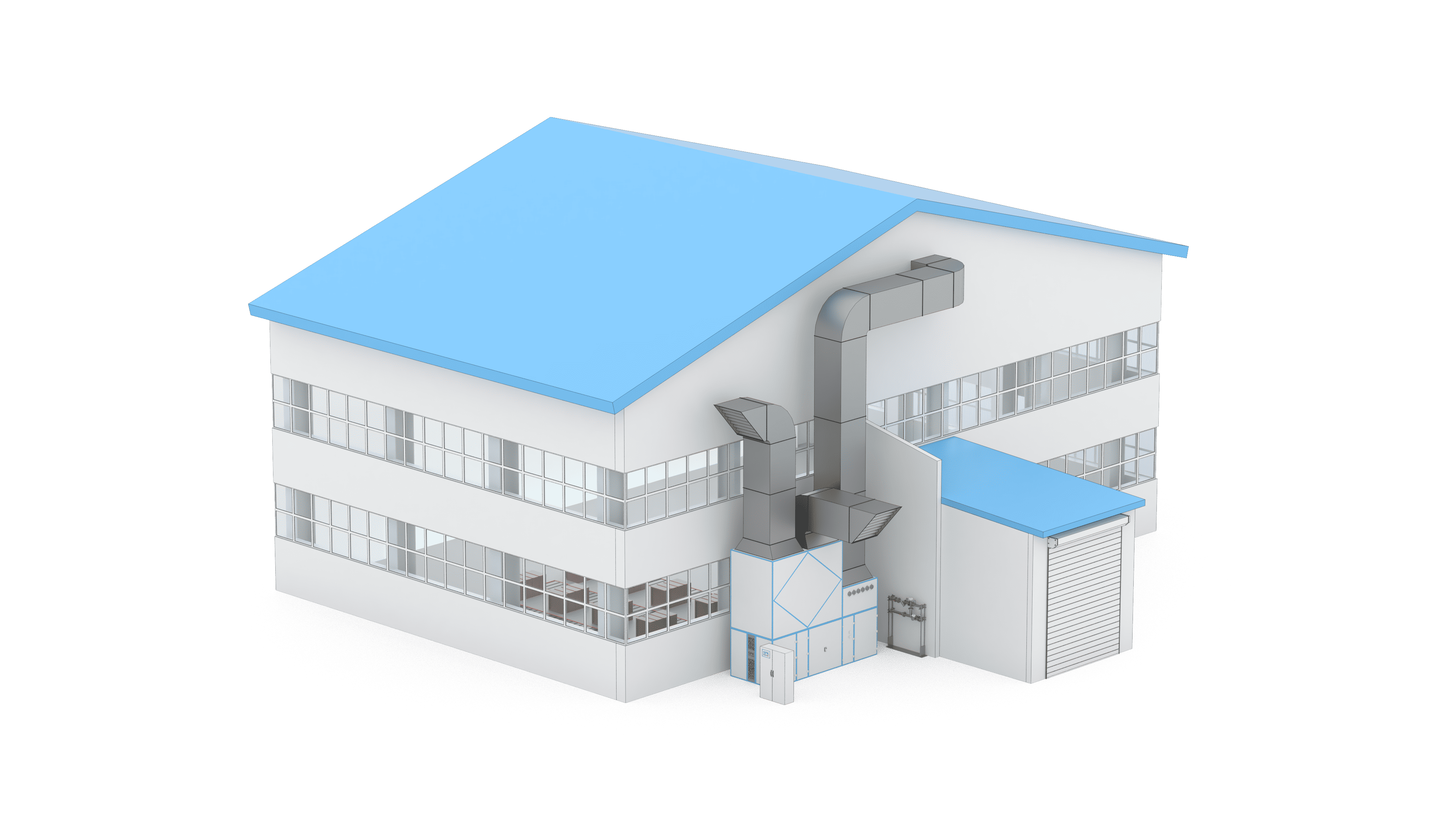

Многоступенчатый комплекс механической фильтрации: каскадная система сухой сепарации для очистки эвакуируемых воздушных масс от опыла перед выбросом или рекуперацией.
Принцип работы и интеллектуальное зонирование малярного участка
Высокие показатели энергоэффективности комплекса достигаются за счет разделения общей площади малярной площадки на локальные технологические участки.
Логистика изделий и процесс нанесения покрытий:
-
Крупногабаритная техника и узлы доставляются в периметр зоны с помощью цеховых грузоподъемных механизмов (кран-балок, тельферов) и позиционируются на стационарной оснастке (подставках).
-
Подготовительные операции и распыление ЛКМ выполняются операторами вручную с использованием профессиональных краскораспылителей.
Автоматическое распределение воздушных потоков:
-
В процессе работы маляр на локальном пульте выбирает группу сопел, расположенных непосредственно над обрабатываемым сегментом изделия.
-
Автоматика мгновенно активирует соответствующие воздушные клапаны, оснащенные быстрыми пневматическими приводами.
-
Вентилируется исключительно та зона, где в текущий момент ведутся работы. На одном активном участке единовременно функционирует от 4 до 8 дальнобойных сопел, что позволяет существенно снизить общие энергозатраты предприятия на нагрев и прокачку воздуха.
Трехступенчатый цикл фильтрации и рекуперация тепла
Загрязненный малярный воздух всасывается вытяжной системой и проходит последовательную очистку в соответствии со строгими государственными стандартами:
-
Первая ступень (грубая очистка): Воздушная масса проходит через напольно-боковые лабиринтные фильтры, где улавливаются крупные частицы краски (очистка до класса G2 по ГОСТ Р ЕН 779).
-
Вторая ступень (краскоостановление): Воздух направляется в кассетные фильтры финишного улавливания опыла с эффективностью до класса G3 по ГОСТ Р ЕН 779.
-
Третья ступень (тонкая очистка и утилизация тепла): Воздушный поток поступает в центральный вентагрегат, очищается вытяжным карманным фильтром класса G4 и проходит через высокоэффективный пластинчатый рекуператор, передающий тепловую энергию приточному холодному воздуху с улицы.
