Состав оборудования:
- Зона открытой окраски SPK-OPSS-66.9.16.
- Передвижная сушильная камера SPK-СB-12.8.4.

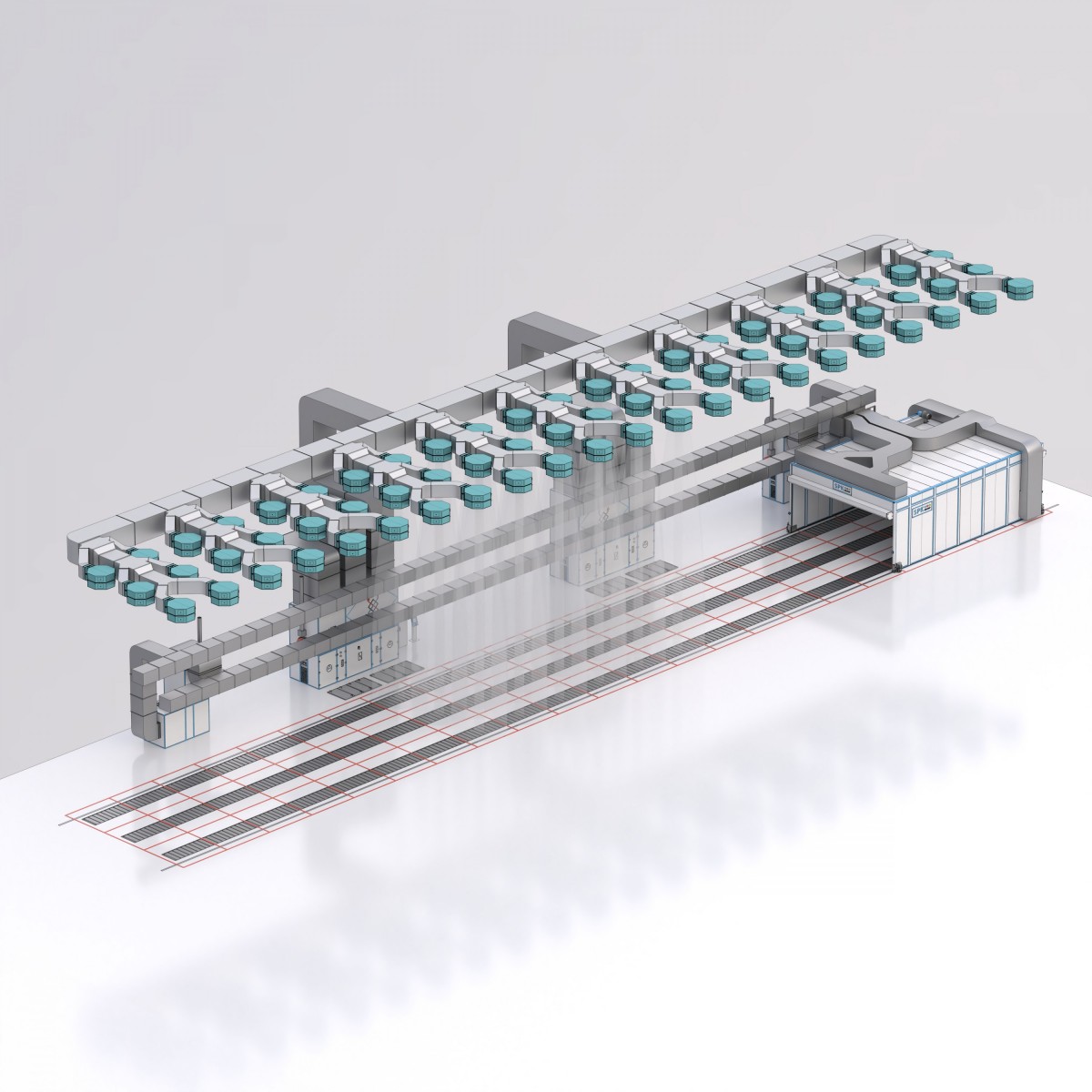

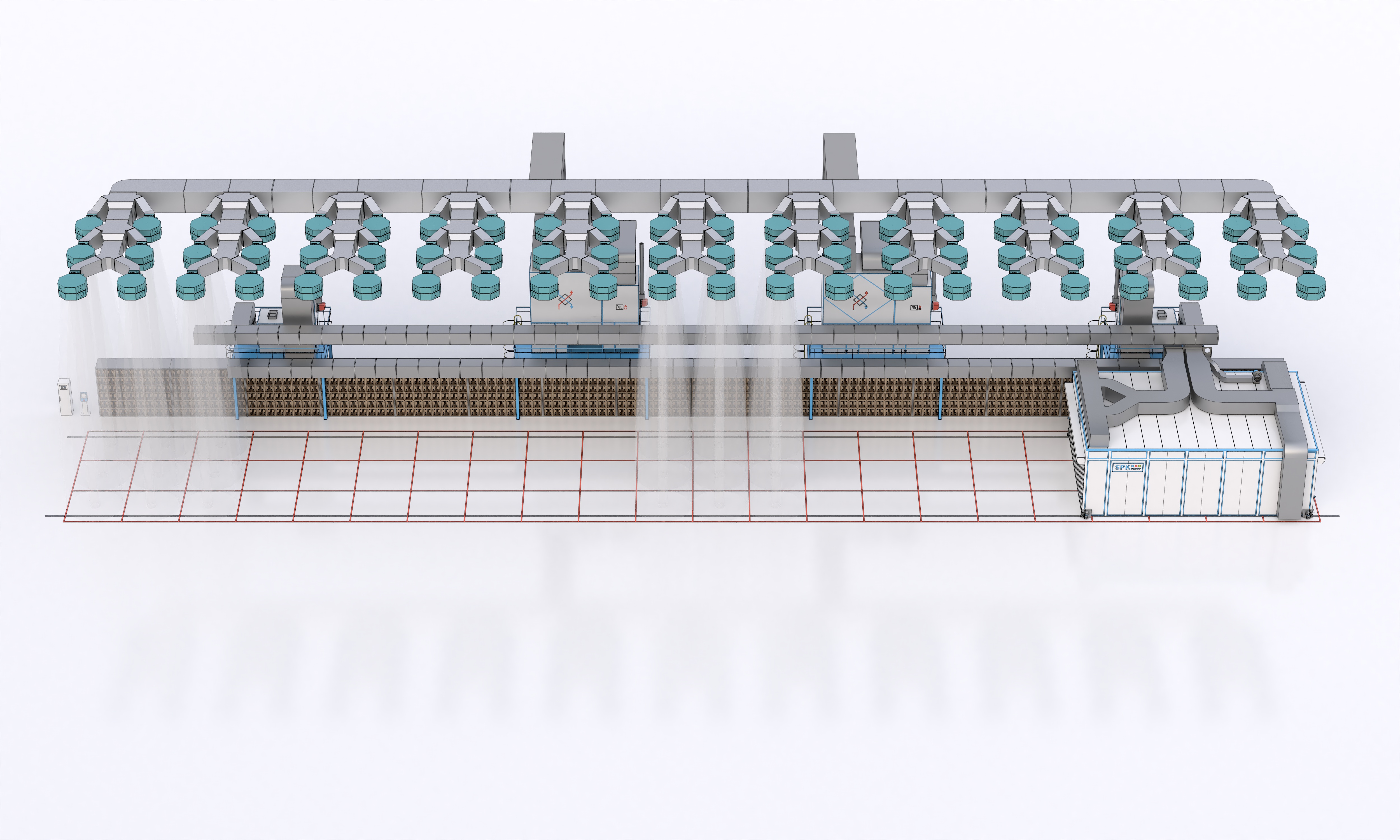

Зона открытой окраски SPK-OPSS-66.9.16
Зона открытой окраски — это комплекс, состоящий из специализированного оборудования и технологической вентиляции, предназначенный для выполнения окрасочных работ, в существующем или вновь возводимом цеховом пространстве. При этом не требуется возведение дополнительных ограждающих конструкций и создание дополнительной транспортной системы.
Краткое описание:
- Габаритные размеры зоны открытой окраски (ДхШ) — 9 х 66 м,
- Площадь зоны открытой окраски (участка окраски) — 594 м2,
- Общее кол-во дальнобойных сопел — 66 шт,
- Участок окраски — 594 м2,
- Общая электрическая мощность — 150 кВт
- Расход вентиляционного воздуха — 100 000 м3/час
- Место установки камеры — производственный цех.
Для оптимального воздухораспределения в приточной зоне установлены воздухораспределительные двухпоточные сопла устанавливаемые под потолком зоны и соединенные с вентагрегатом приточными воздуховодами. Зональное отключение сопел производится с помощью установленных на них воздушных клапанов с пневматическими приводами. Приточный воздух поступает из вентагрегата по воздуховодам, проходит через открытые воздушные клапаны в сопла, откуда сформированным потоком вертикально вниз подается в зону окраски изделий.
Передвижная сушильная камера SPK-СB-12.8.4
Мобильная камера сушки является передвижной и двигается в рабочей зоне всей Зоны Открытой Окраски. Общая длина хода мобильной камеры сушки составляет 60 метров (5 рабочих положений). Камера является односекционной. Секция имеет внутренние размеры – 12х8х4 метров.
После операции окраски, оператор с помощью пульта управления открывает ворота мобильной камеры сушки и перемещает её в зону расположения изделия, таким образом, чтобы камера «наехала» на всё изделие. После этого ворота камеры закрываются и начинается процесс сушки.
Циркуляция воздуха осуществляется с помощью сушильного вентиляционного агрегата SPKVU-35, создающий воздушный поток нагретого воздуха 35 000 м3/час. Нагрев осуществляется c помощью электрического теплообменника.
Подвод циркуляционного приточного воздуха в камеру осуществляется с помощью воздухораспределительной магистрали. В стационарных точках подключения воздуховодов мобильная камера сушки останавливается с помощью системы точного позиционирования. Герметичность соединения осуществляется с помощью раздвижной гибкой вставки. После соединения камеры с воздуховодом осуществляется открытие пневматического отсечного клапана и горячий циркуляционный воздух начинает поступать в камеру.
Вытяжка циркуляционного воздуха осуществляется так же через магистральные воздуховоды с подключаемыми гибкими вставками и пневматическими отсечными клапанами.
Панель управления
Зона открытой окраски комплектуется шкафом управления со встроенным промышленным логическим контроллером и частотными преобразователями, а также выносным пультом управления с высоким классом надежности и безопасности (IP65).
На экранах сенсорной панели есть возможность управлять переключением режимов, вводом рабочих и сервисных параметров, заданием рабочих программ. Также на панели отображается информация о текущем состоянии оборудования, аварийные и предупреждающие сообщения. На стадии проектирования разрабатывается индивидуальная программа управления, после чего на стадии пуско-наладочных работ вводится в эксплуатацию.
