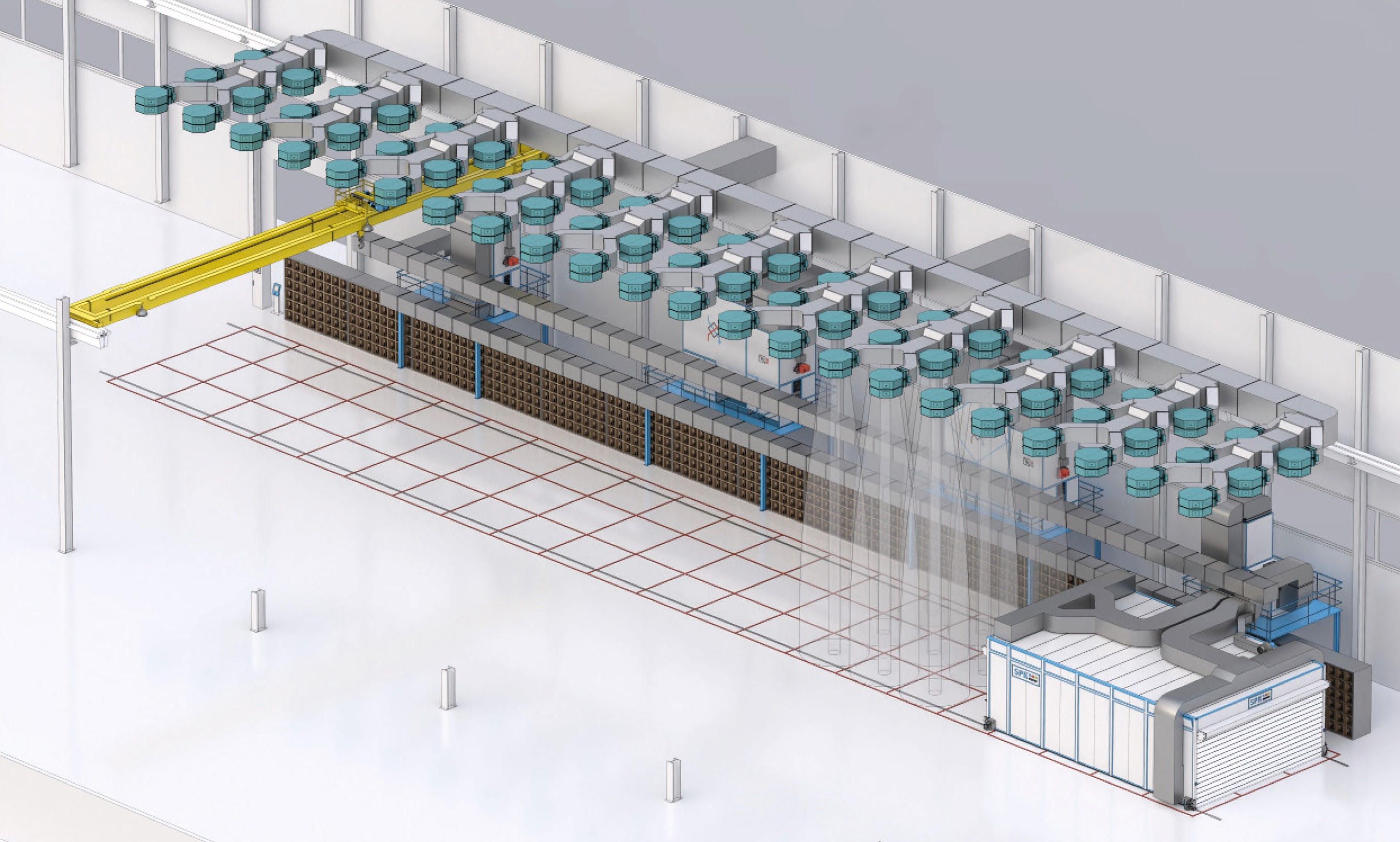

Зона открытой окраски — это комплекс, включающий специализированное оборудование и технологическую вентиляцию, предназначенный для проведения окрасочных работ в существующем или вновь возводимом цеховом помещении. При этом не требуется строительство дополнительных ограждающих конструкций или создание отдельной транспортной системы.
Устройство зоны открытой окраски представляет собой современный и быстрый способ промышленной окраски. Для удаления окрасочного тумана и снижения концентрации паров ЛВЖ в зоне устанавливается технологическая вентиляция, которая включает:
- Приточно-вытяжной вентиляционный агрегат — обеспечивает необходимые условия микроклимата и качество приточного воздуха;
- Воздушные дальнобойные сопла — создают равномерный ламинарный поток воздуха в зоне подготовки и нанесения лакокрасочных материалов на поверхность вертолета;
- Вытяжной лабиринтный фильтр и кассетный краскоостанавливающий фильтр — очищают удаляемый воздух от окрасочного опыла.

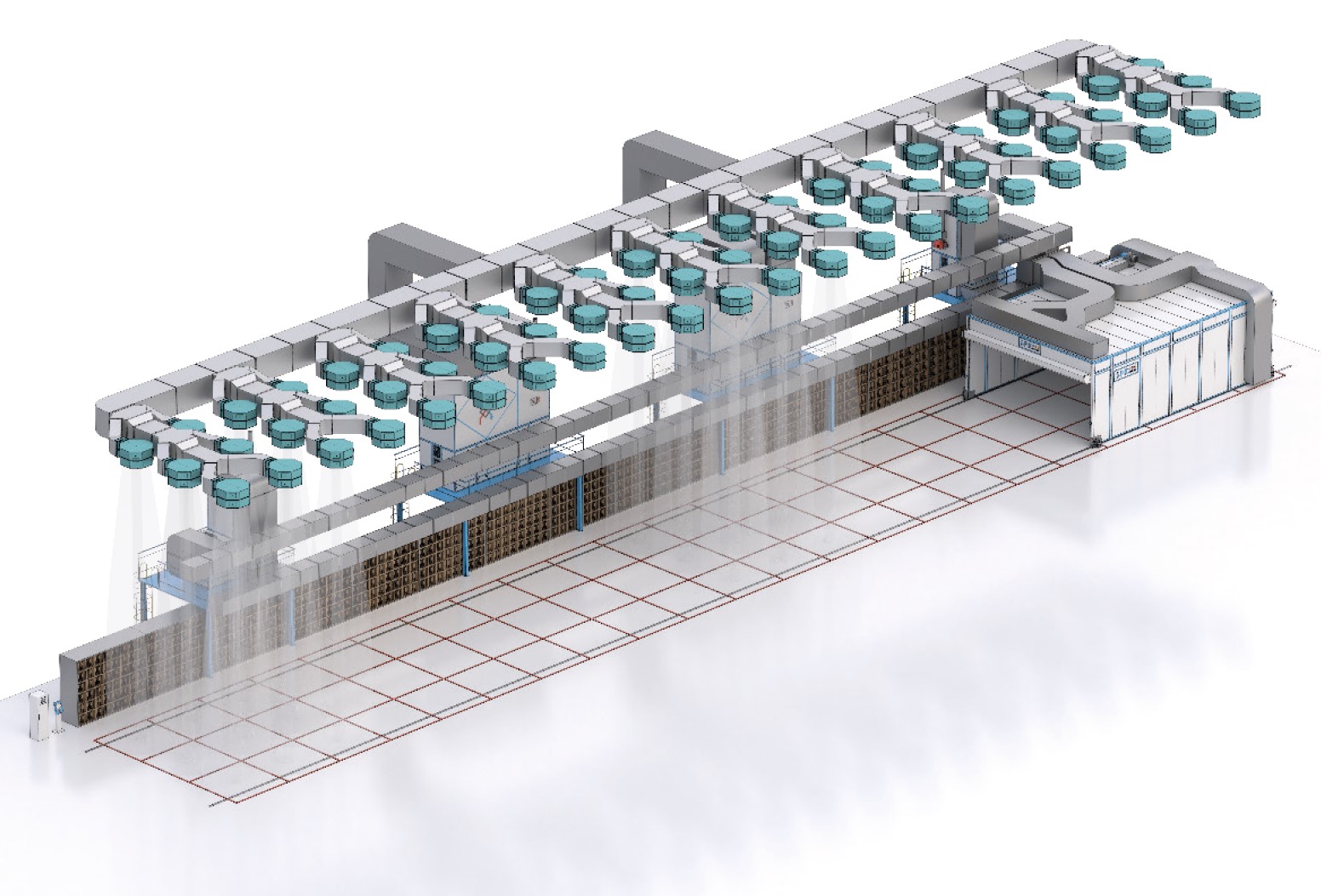

Габаритные размеры зоны открытой окраски составляют 12 метров в длину и 72 метра в ширину, а площадь участка окраски — 864 м². Общее количество дальнобойных сопел — 96 штук. В системе используются четыре вентиляционных агрегата модели SPK-VU-50, а общая электрическая мощность составляет 150 кВт. Расход вентиляционного воздуха достигает 50 000 м³/час. Место установки камеры — производственный цех.

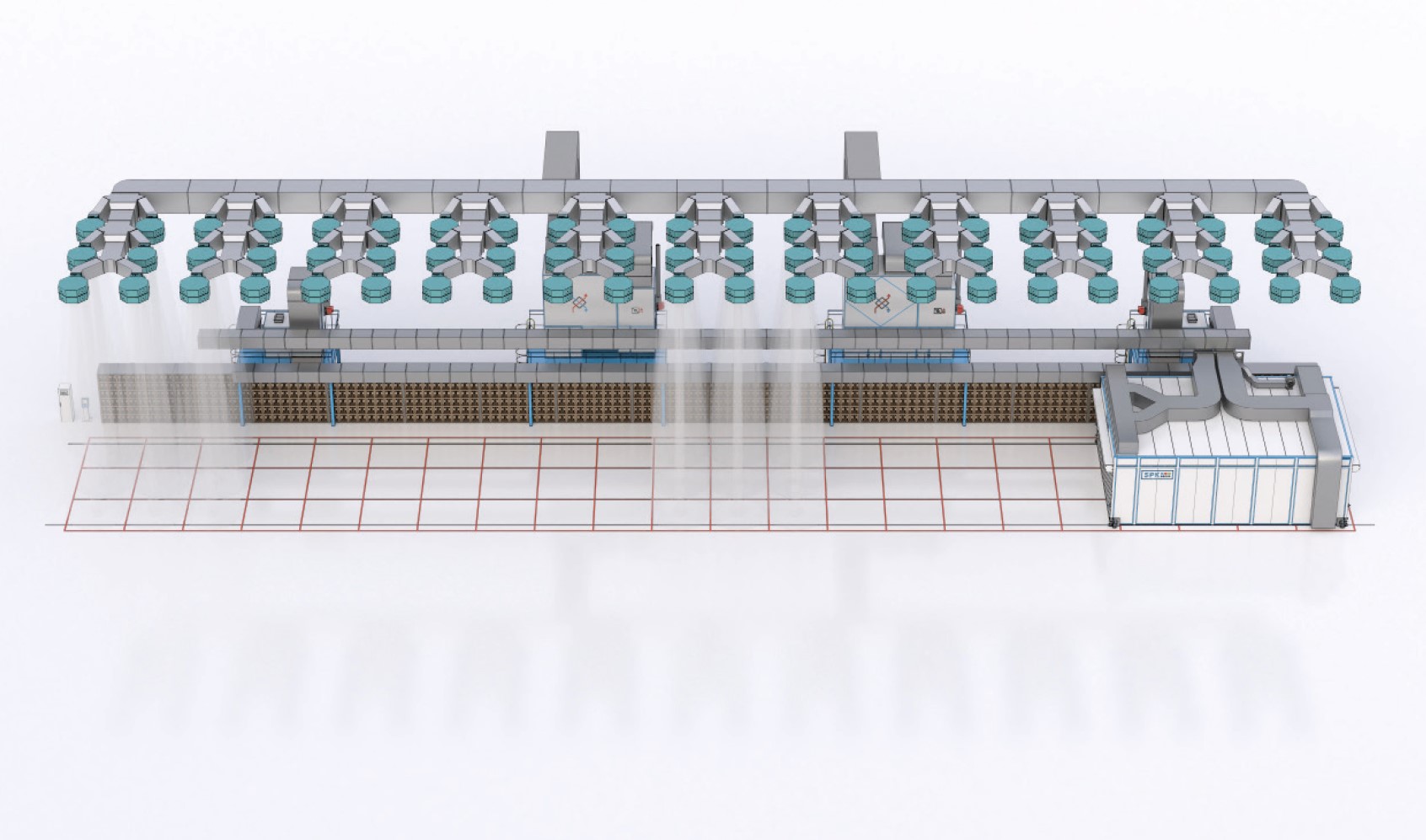

Мобильная камера сушки является передвижной и перемещается по всей рабочей зоне зоны открытой окраски. Общая длина хода камеры составляет 64 метра, что позволяет ей занимать четыре рабочих положения. Камера односекционная, внутренние размеры секции — 16 метров в длину, 5 метров в ширину и 4 метра в высоту.
После завершения операции окраски оператор с помощью пульта управления открывает ворота мобильной камеры сушки и перемещает её к изделию так, чтобы камера полностью охватила его. После этого ворота закрываются, и начинается процесс сушки.
