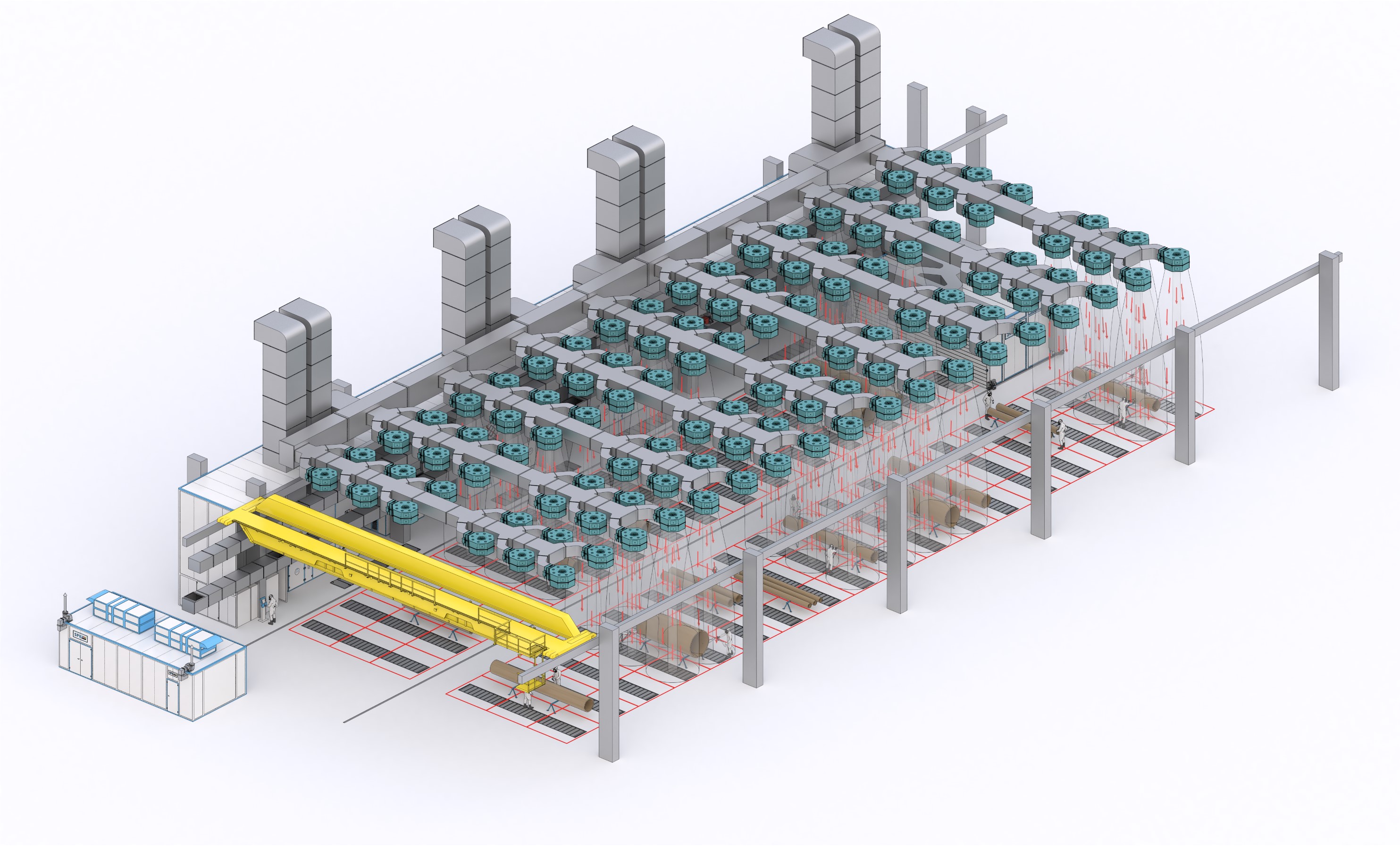

Зона открытой окраски представляет собой комплекс специализированного оборудования и технологической вентиляции, предназначенный для выполнения окрасочных работ в пределах существующего или проектируемого производственного цеха. При этом отсутствует необходимость возведения дополнительных ограждающих конструкций и организации новой транспортной системы.
Данная зона является современным и эффективным решением для промышленной окраски. Для удаления окрасочного тумана и снижения концентрации паров легковоспламеняющихся жидкостей (ЛВЖ) в системе технологической вентиляции предусмотрены следующие элементы:
- Приточно-вытяжной вентиляционный агрегат, обеспечивающий оптимальные параметры микроклимата и качество приточного воздуха;
- Воздушные дальнобойные сопла, создающие равномерный ламинарный поток воздуха в зоне подготовки и нанесения лакокрасочных материалов (ЛКМ) на поверхность вертолёта;
- Вытяжной лабиринтный и кассетный краскоостанавливающие фильтры, очищающие удаляемый воздух от окрасочного опыла.

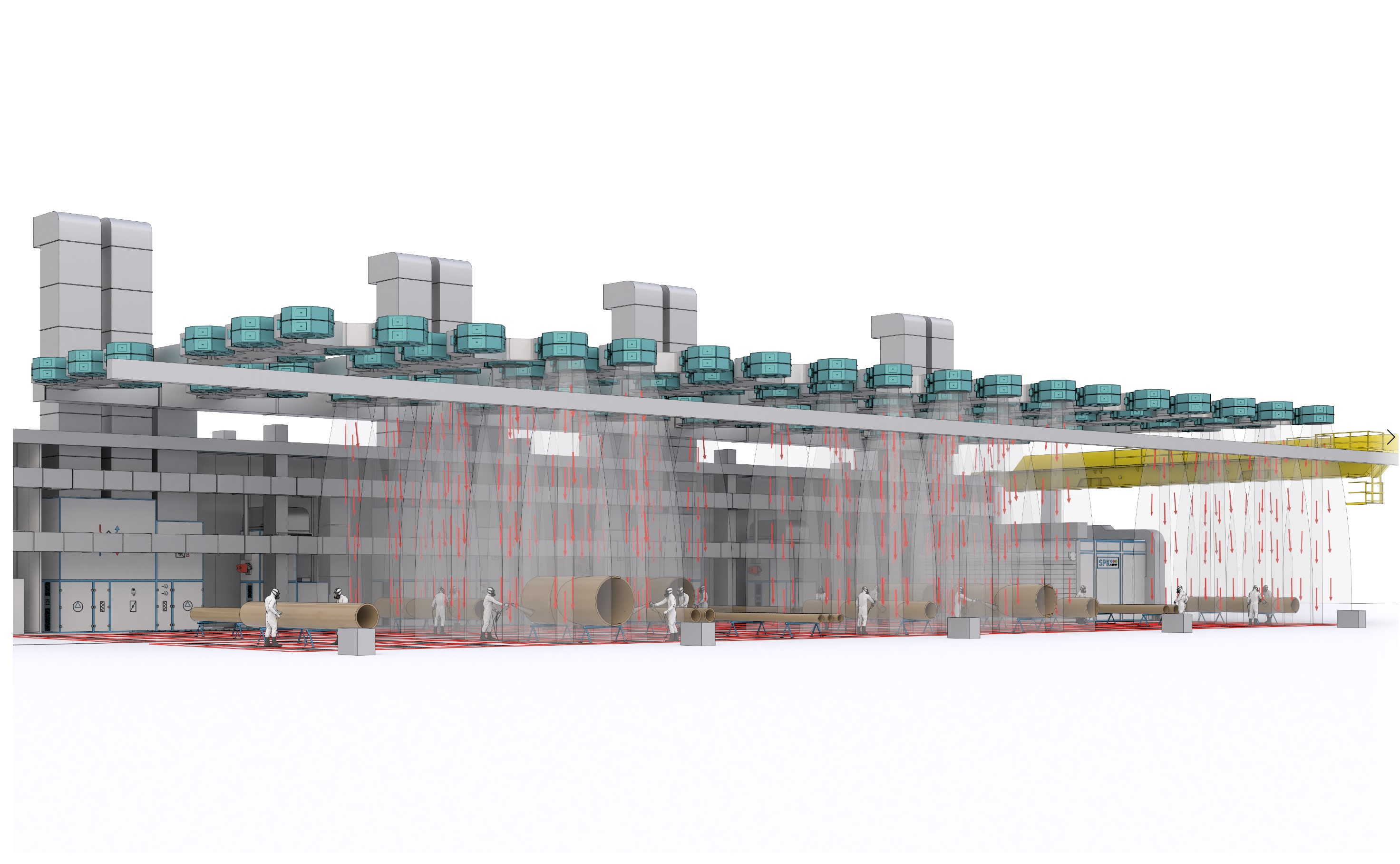

Основные характеристики Зоны открытой окраски заключаются в обеспечении безопасного окрашивания изделий на участке без дополнительных ограждений. Изделия располагаются под группой воздушных сопел, что позволяет выполнять окраску со всех сторон с комфортным проходом для персонала.
Комплект поставки Зоны открытой окраски SPK-OPSS-55.21 включает:
- Двухпоточные воздухораспределительные сопла с воздушными регулировочными и отсечными клапанами (пневматический привод);
- Система воздуховодов от приточно-вытяжного агрегата к соплам;
- Отсекающие клапаны для лабиринтного фильтра с пневматическим приводом;
- Секции лабиринтного механического напольного фильтра класса G2;
- Кассетный краскоостанавливающий фильтр класса G3 с конструкцией для монтажа;
- Приточно-вытяжной вентиляционный агрегат SPK-VU-60 с искробезопасными рабочими колесами и взрывозащищенными двигателями, производительностью 60000 м³/час, с фильтрами класса G4;
- Газовый воздухонагреватель мощностью около 520 кВт с газовой горелкой;
- Четыре пластинчатых рекуператора тепла;
- Отсекающие клапаны с электрическим взрывозащищённым приводом для воздуховодов наружного воздуха;
- Электрический шкаф управления (общепромышленного исполнения);
- Пневматический шкаф управления;
- Сенсорная панель управления;
- Внутренняя кабельная продукция и датчики;
- Пневматическая линия распределения сжатого воздуха;
- Комплект монтажных материалов;
- Паспорт, руководство по эксплуатации, сертификат соответствия и схемы управления.

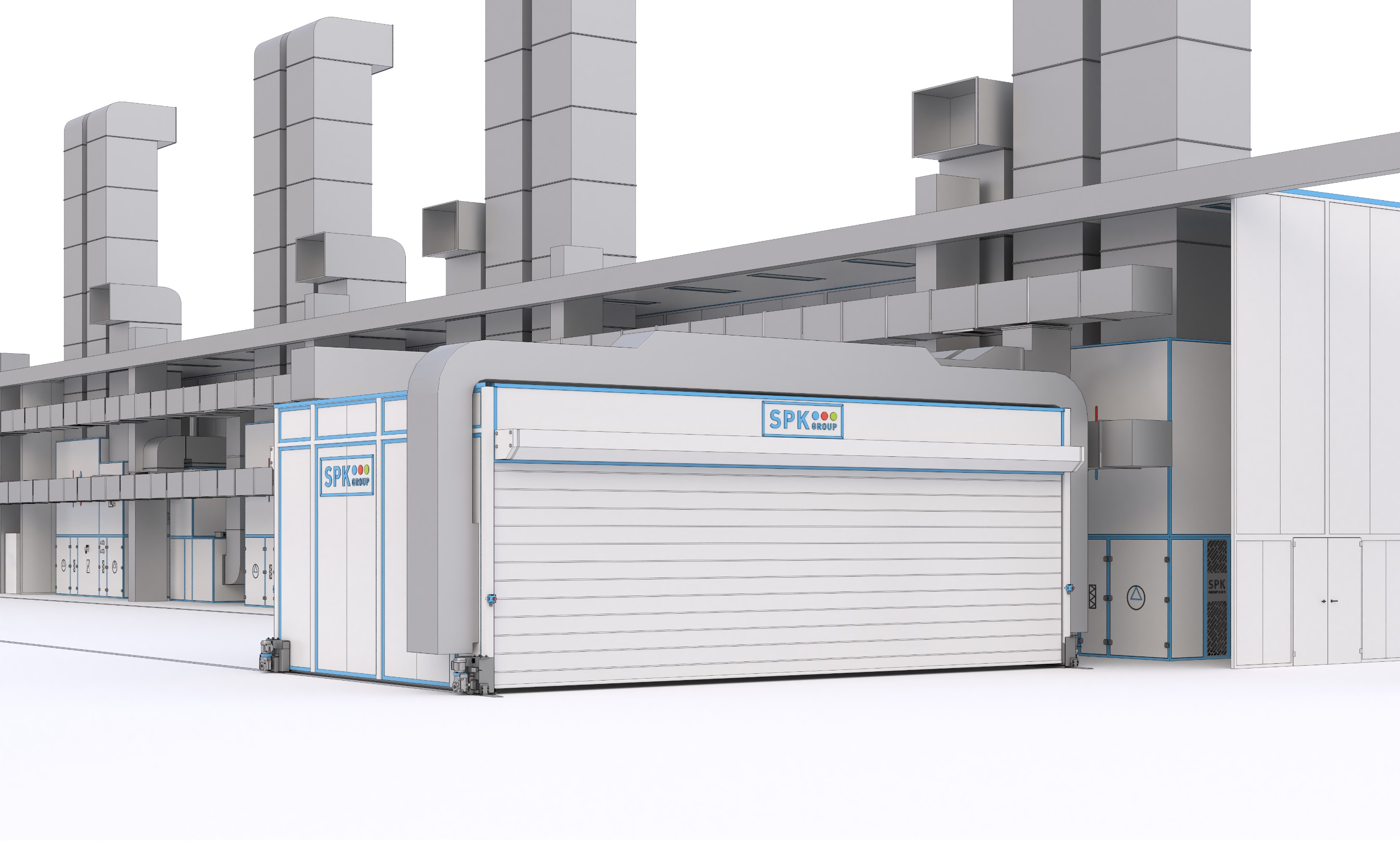

Сушильная камера SPK-CB-6.10.3 (мобильная), поставляется в двух комплектах и включает:
- Односекционную проходную кабину с внутренними размерами 6000×10000×3200 мм, выполненную из специальной стальной каркасной конструкции и сэндвич-панелей толщиной 80 мм (наполнение – минеральная вата, окрашенные в RAL 9003);
- Подъемные ворота из ПВХ размером 9500×2800 мм (количество – 2 шт., возможна корректировка размеров);
- Воздуховоды и решетки для подачи и вытяжки воздуха внутри камеры;
- Мотор-редукторы и колеса для мобильности.
В комплект вентиляционного оборудования сушильной камеры входят:
- Циркуляционный вентилятор SPK-VU-30 производительностью 30000 м³/час с взрывозащищённым двигателем и газовым воздухонагревателем мощностью прибл. 270 кВт, фильтр класса G4;
- Вентилятор воздухообмена около 3000 м³/час с отсекающим клапаном и искробезопасным двигателем;
- Воздуховоды для подвода и отвода воздуха (монтаж поддерживающих конструкций по ответственности Заказчика);
- Электрический шкаф управления IP54 с контроллером и сенсорным пультом управления (установка вне взрывоопасной зоны);
- Газоанализатор для контроля концентраций паров ЛВЖ;
- Комплект материалов для монтажных работ;
- Система автоматического порошкового пожаротушения с проектом АУПТ;
- Технологическая документация и сертификаты.
Краскоприготовительное отделение включает:
- Камеру хранения и смешивания красок, разделённую на два сектора – хранения ЛКМ и приготовления ЛКМ с общими внутренними размерами 10000×4500×3000 мм (секции 5000×4500×3000 мм), выполненную из металлического каркаса и сэндвич-панелей толщиной 80 мм (минеральная вата), с тамбур-шлюзом и дверьми;
- Приточную вентиляционную установку с электрическим нагревателем воздуха мощностью до 12 кВт и производительностью до 600 м³/час (параметры могут уточняться);
- Два вентилятора производительностью 600 м³/час (общепромышленного исполнения);
- Комплекты клапанов с электроприводом и фильтра;
- Вытяжной вентилятор взрывозащищённого исполнения с соответствующими клапанами;
- Внутренние воздуховоды и вентиляционные решетки;
- Взрывозащищённое светодиодное освещение.
