Зона открытой окраски—это самый современный и быстрый способ нанесения ЛКМ. ЗОО—это технологическая вентиляция с изменяемой конфигурацией участка обдува. Назначение ЗОО: удаление окрасочного тумана и паров ЛВЖ из зоны малярных работ.

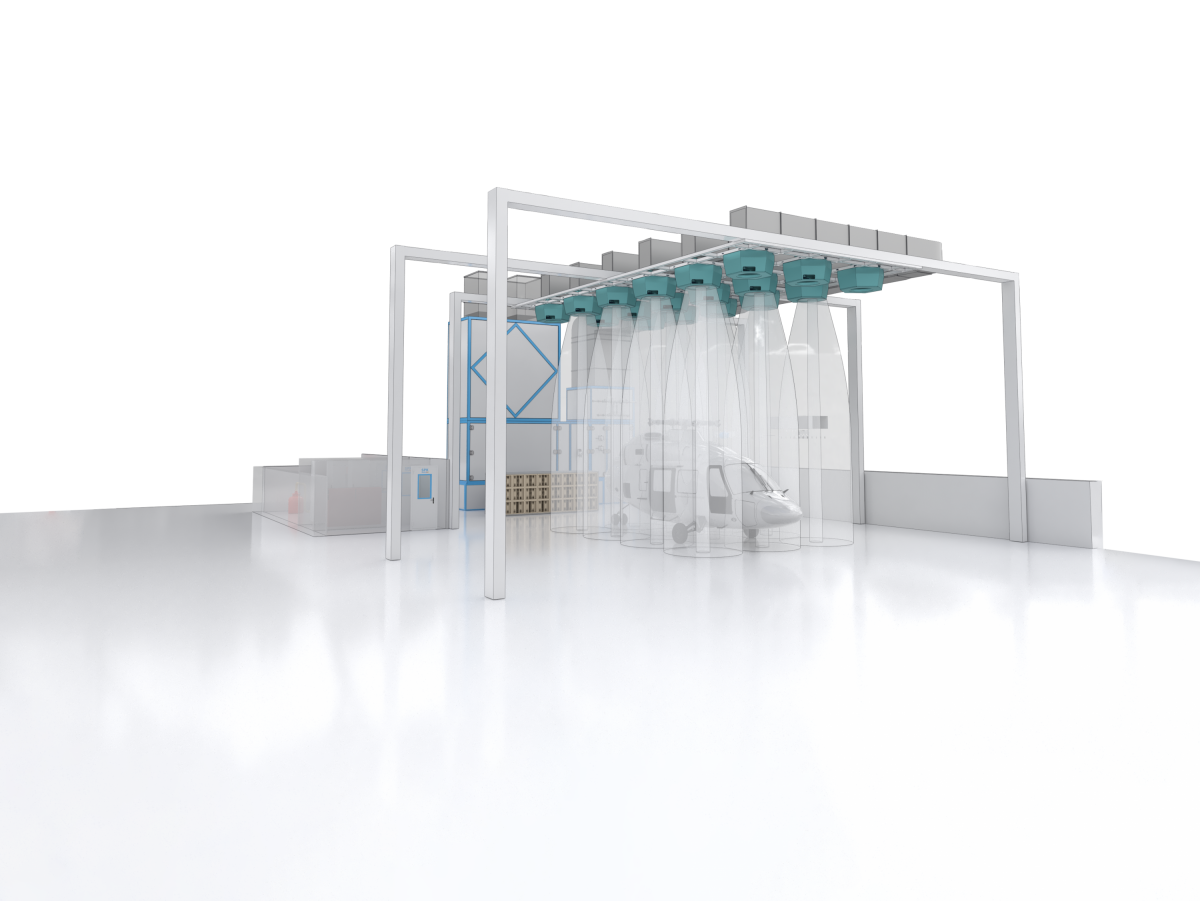

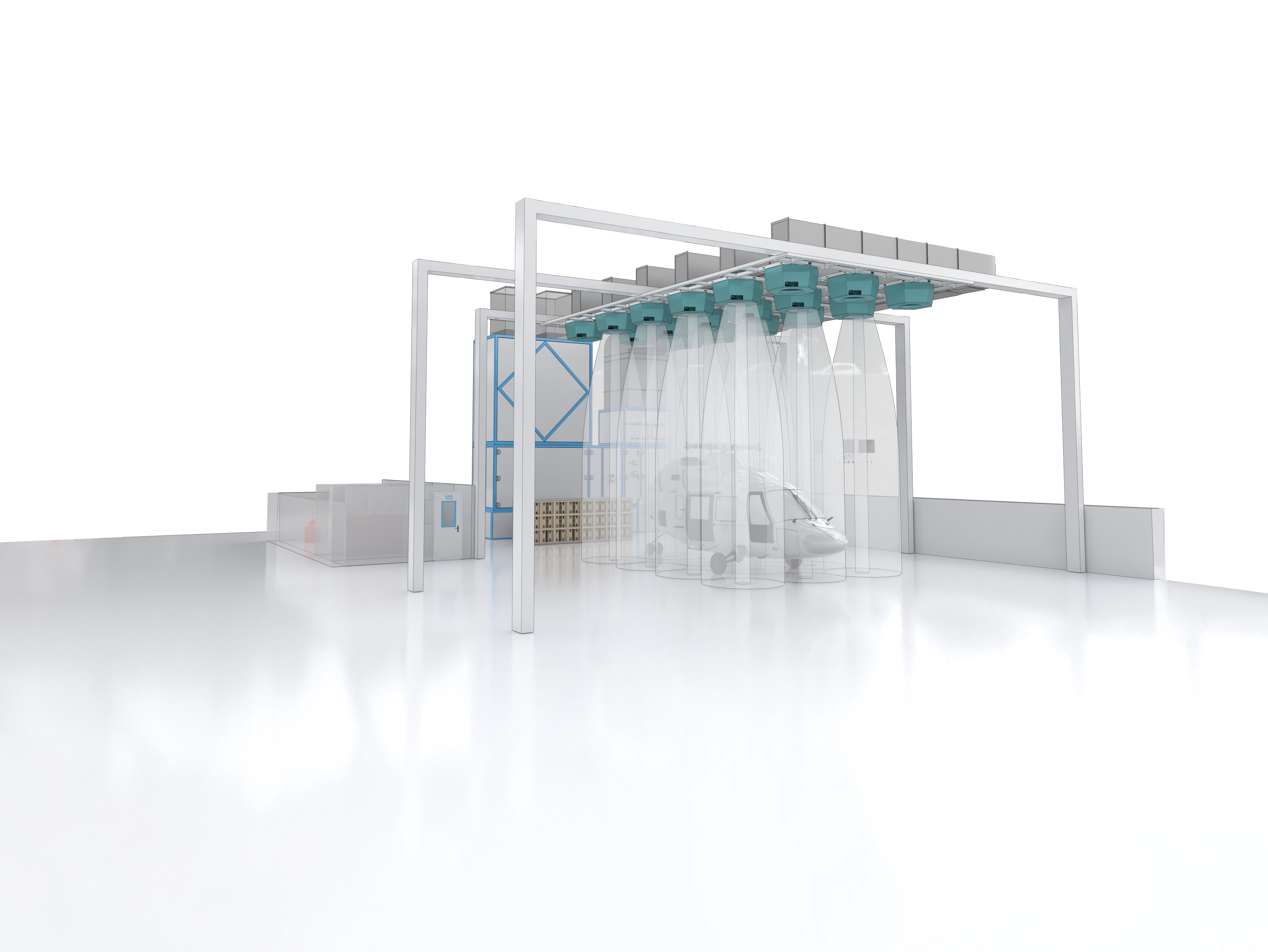

Общая площадь поставляемой Зоны открыток окраски составляет 72 кв. метра. В ней размещено 18 воздушных сопел, предназначенных для создания равномерного потока воздуха в зоне проведения малярных работ.
Система воздухообмена в Зоне открытой окраски

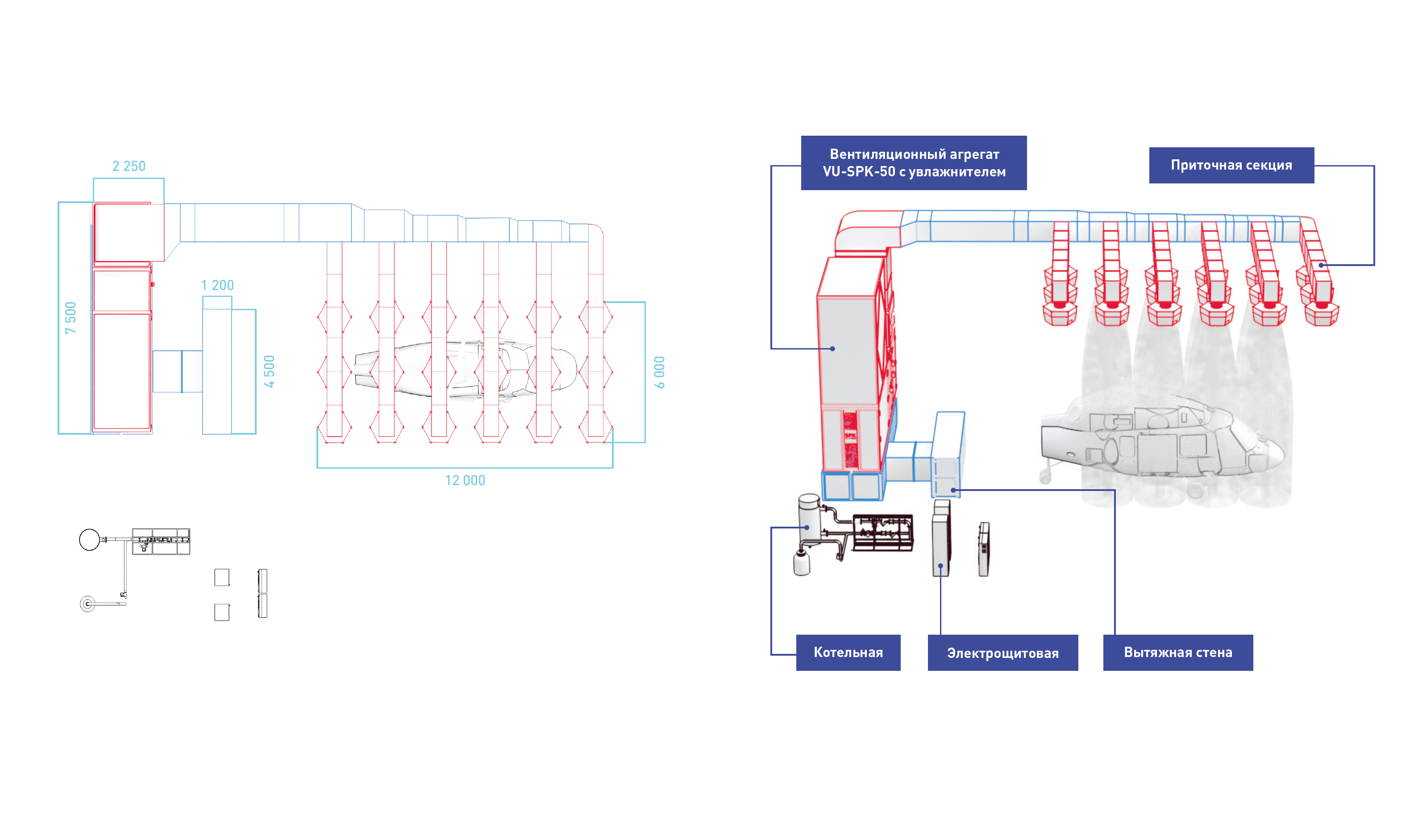

В конструкции Зоны открытой окраски предусмотрен приточно-вытяжной вентиляционный агрегат SPK-VU-50 с увлажнением, задача которого создать необходимые условия микроклимата и качества воздуха внутри зоны открытой окраски.
Система механической фильтрации вытяжного и приточного воздуха содержит вытяжную стену с картонными лабиринтными класса очистки G2. Ее размер 4,5 х 1,2 х 2 м. Стена устанавливается напольно на границе ЗОО. Также в систему механической фильтрации входят: краскоостанавливающий фильтр класса очистки G3, карманный фильтр класса очистки G4 – для тракта вытяжки, и карманный фильтр класса очистки G4 – для приточного тракта.
Нагрев воздуха внутри Зоны открытой окраски

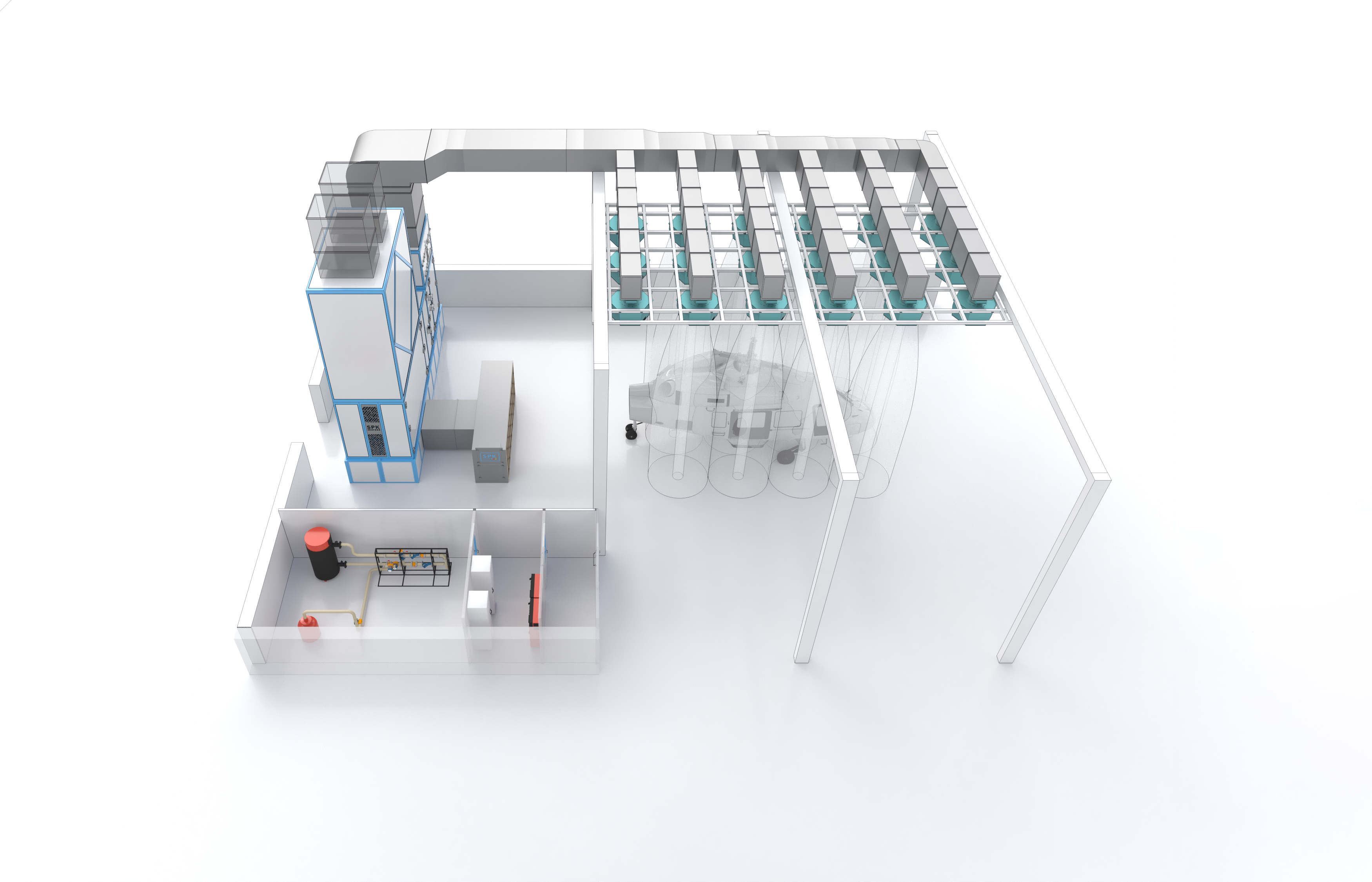

Для обеспечения соблюдения требования по взрывопожаробезопасности и снижения стоимости оборудования использована схема нагрева с промежуточным нагревом раствора пропиленгликоля в воде в автономной котельной установке.
Электрический котел общепромышленного исполнения устанавливается в отдельном помещении категории Д. Нагретый теплоноситель подается в воздушно-водяной теплообменник второй ступени нагрева воздуха. Первую ступень нагрева образует пластинчатый рекуператор с эффективностью не менее 50%. Электрическая мощность котла – 750 кВт.
Панель управления
Зона открытой окраски комплектуется шкафом управления со встроенным промышленным логическим контроллером и частотными преобразователями, а также выносным пультом управления с высоким классом надежности и безопасности (IP65).
Выносной пульт оборудован:
• Основным выключателем;
• Кнопкой аварийной остановки;
• Индикатором наличия питания;
• Сенсорной панелью управления с цветным ЖК-дисплеем диагональю не менее 10 дюймов.
