СОСТАВ ОБОРУДОВАНИЯ КОМПЛЕКСА

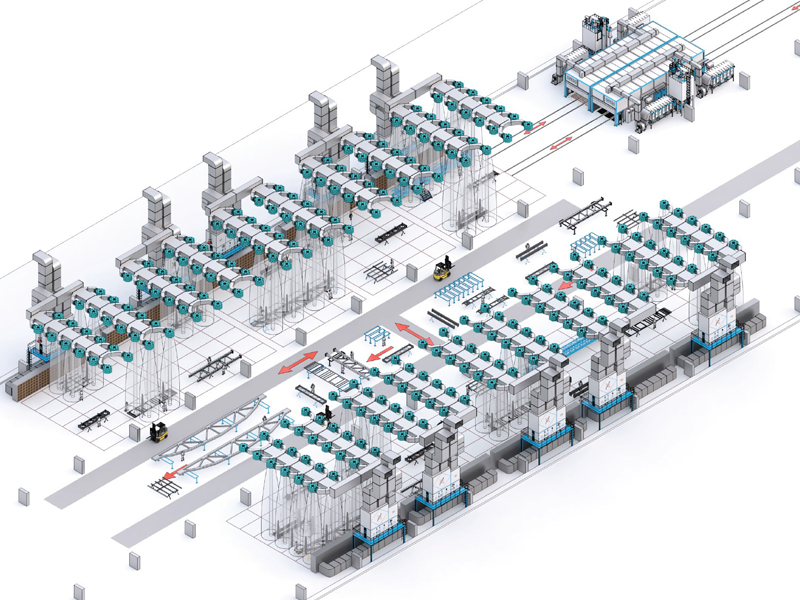

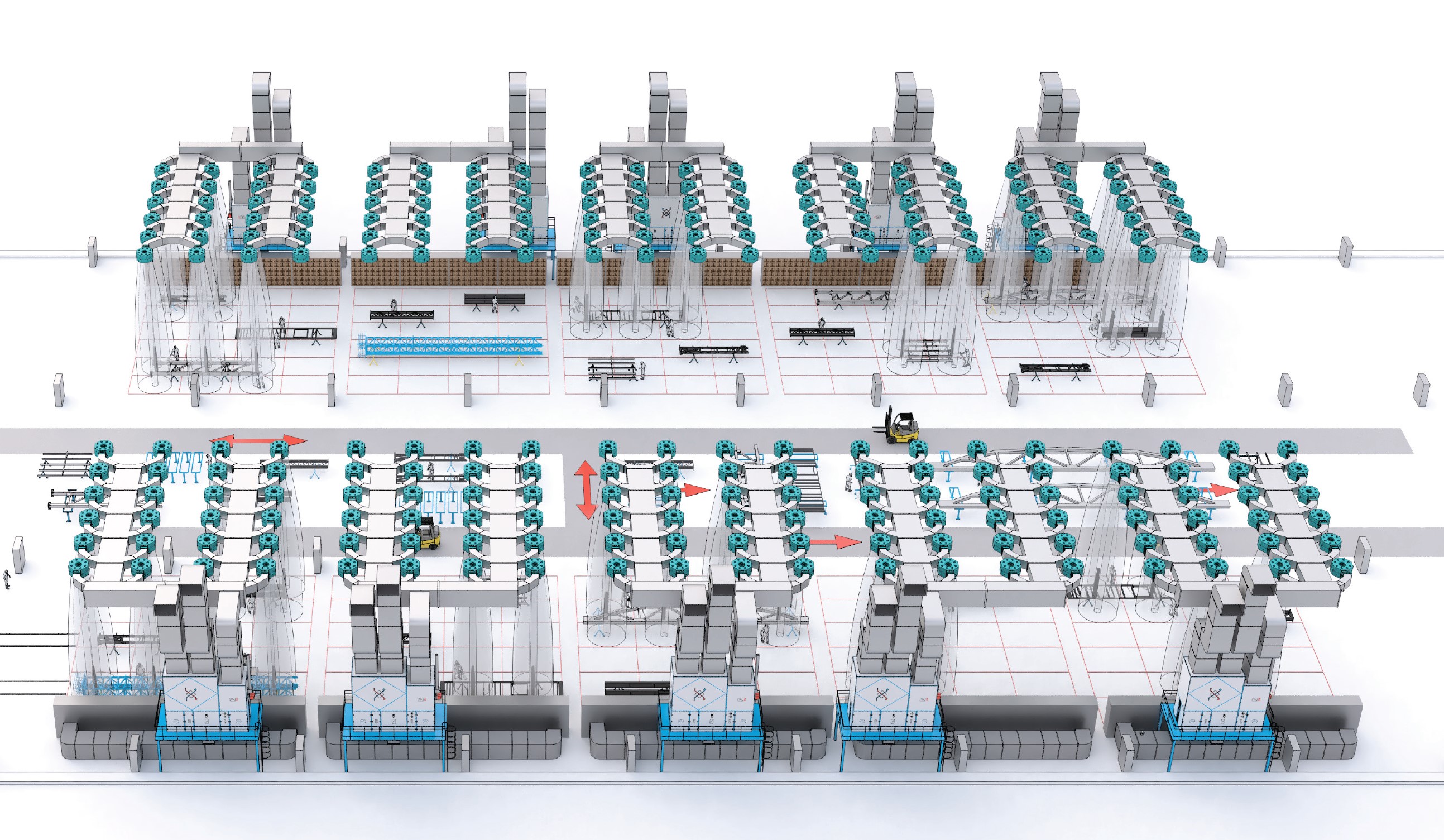

1. Открытая окрасочно-сушильная зона
Зона окраски является открытым участком в цехе
- Совмещенная окрасочно-сушильная зона.
- Количество человек на одном посту, работающих одновременно – 2-3.
- Время непрерывной работы одного поста – 12 часов.
- Площадь изделия, окрашиваемая за один час – 365 м2.
- Возможность нанесения разных ЛКМ на разных постах.
- Передвижение изделий по участку с помощью мостового крана и иных механизмов.

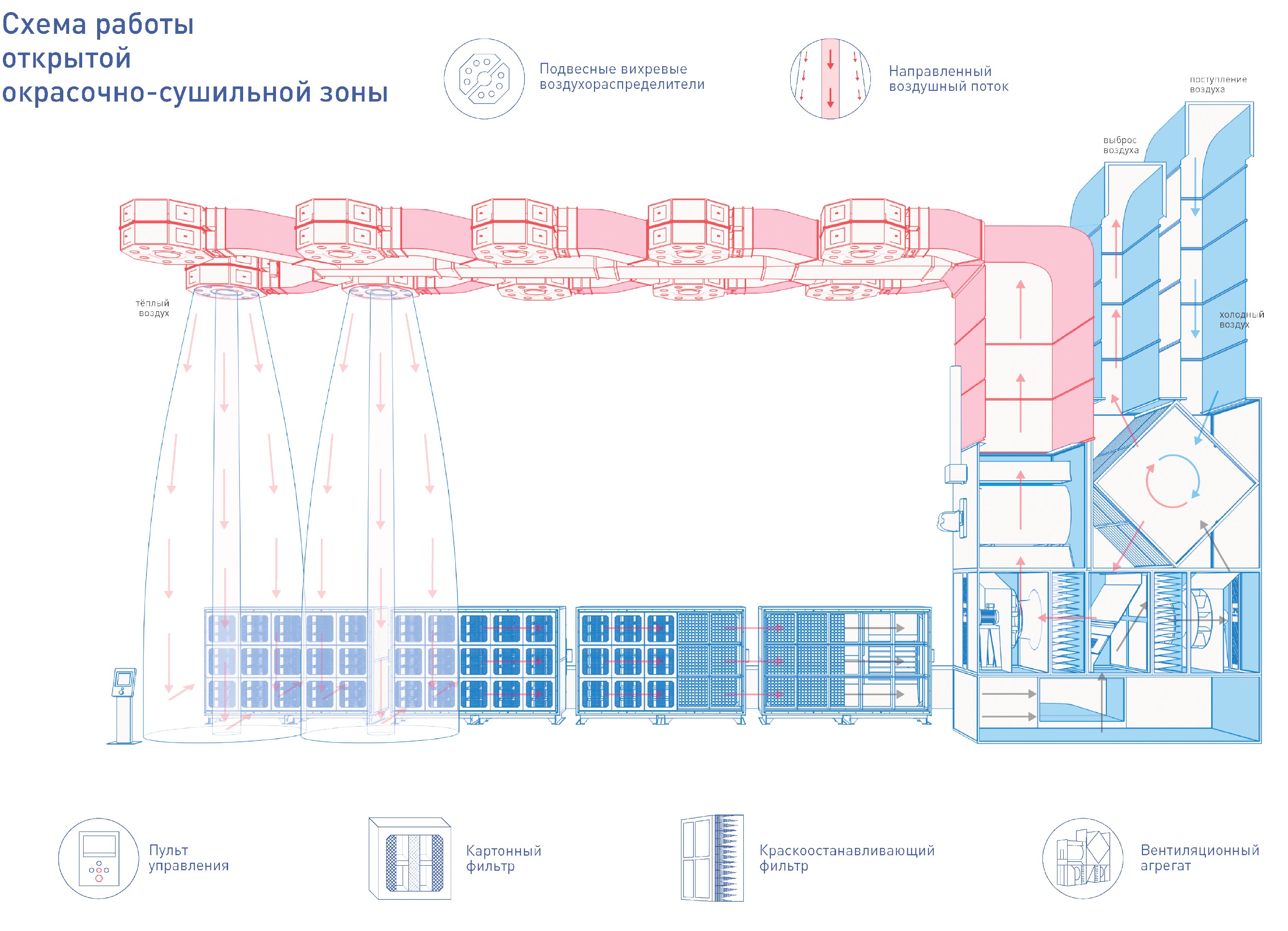

Состав открытой окрасочно-сушильной зоны
Система приточной вентиляции с подвесными вихревыми воздухораспределителями. Забор воздуха из атмосферы. Производительность одного приточно-вытяжного агрегата, не менее 50 000 м3/ч. Энергоноситель для нагрева воздуха - природный газ.

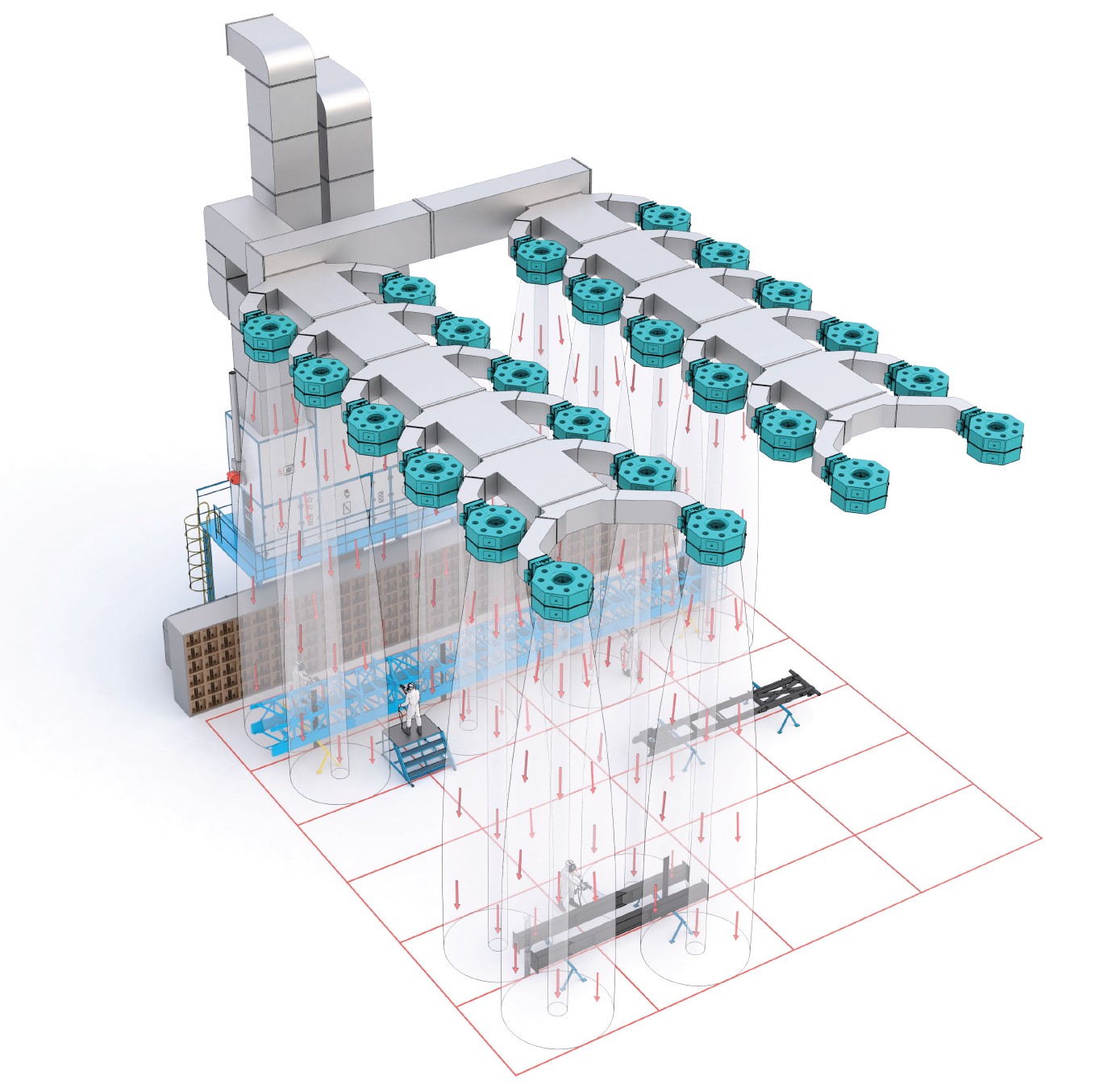

Подвесные вихревые воздухораспределители. Расположены на подвесах к существующим конструкциям кровли цеха по всей площади зоны окраски.
Система боковой вытяжной вентиляции со ступенчатой фильтрацией GЗ - G4. Выброс очищенного воздуха в атмосферу.
Преобразователи частоты для приточной и вытяжной системы. Пластинчатый рекуператор тепла.
Система управления, обеспечивающая задание режимов и контроль показателей оборудования с индикацией на сенсорном дисплее, системой аварийной остановки, кабеля, кабель каналы, клемные коробки. Комплект электрических кабелей от шкафа до потребителей. Пневматическая линия от шкафа до потребителей.
Зонирование оборудования. Одновременно должны работать не менее 50% рабочей зоны в режиме «окраска». Подача воздуха сверху, забор воздуха через боковую вытяжную систему.

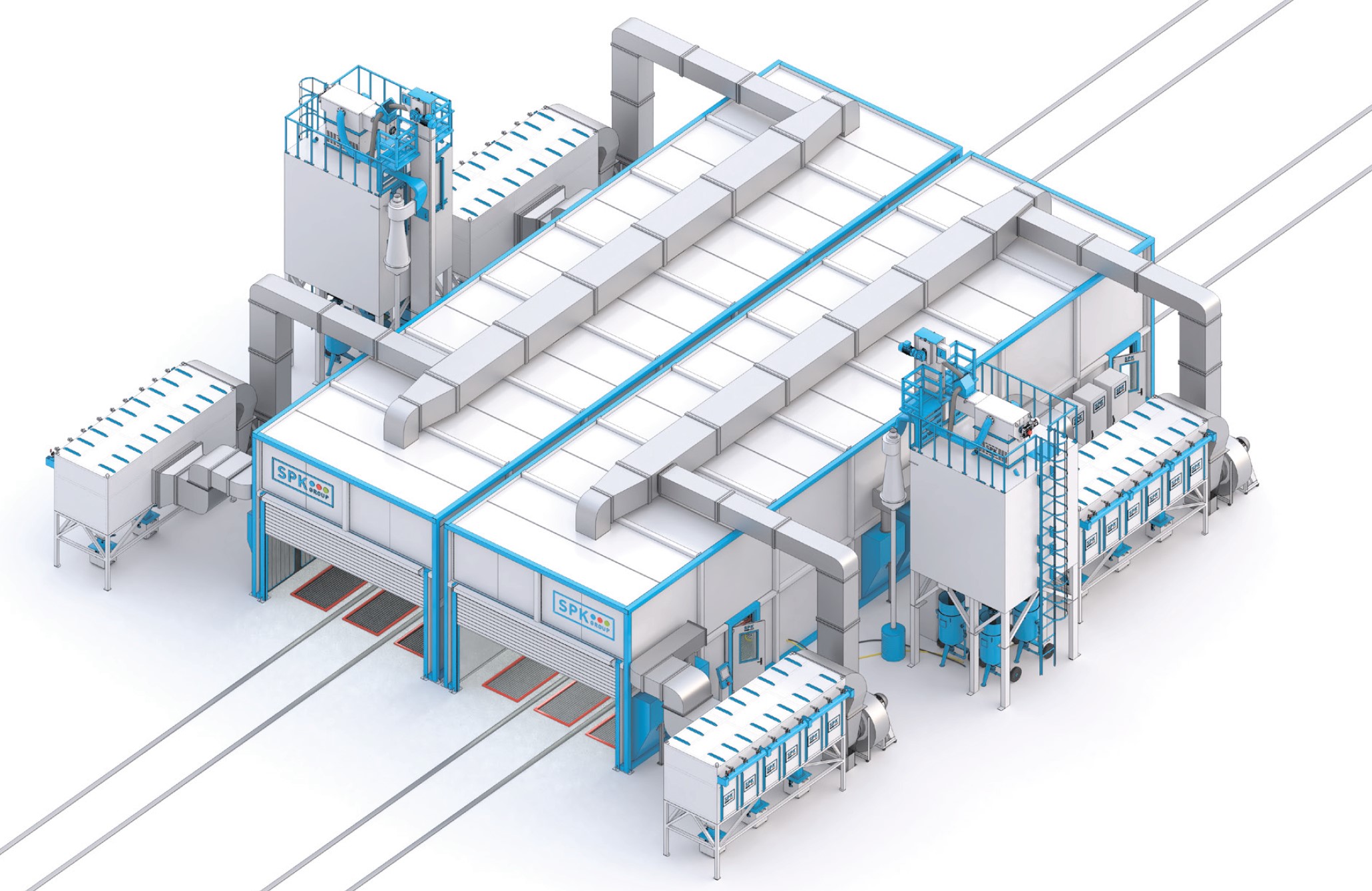

2. Дробеструйная камера SPK-SBB-18.6.5 Проходного типа. Внутреннего исполнения
В конструкции обитаемой дробеструйной камеры предусмотрено:
- Проходной тип камеры. Рабочий размер одной кабины дробеструйной камеры 18000х6000х5000 мм (ДхШхВ);
- Резиновая футеровка камеры, не менее 3 мм, в т.ч. пристенные отбойники дроби;
- Тележки для транспортирования металлоконструкций с путями (рельсовые и т.n.) 6000х2300х500 мм 2 шт. в сцепке г/п 15 т, ширина колеи 1520 мм - 2 комплекта;
- Наружные ворота – роллетные Хёрманн (или аналог производства РФ), предусмотрена защитная синхронизированная штора, размер ворот не мене 4000х4000 мм (ШхВ), оборудованные сигнальной лампой, сигнализирующей о проведении работ внутри камеры;
- Дверь для персонала - 2 комплекта;
- Освещение в зоне выполнения работ не менее 600 лк;
- Аварийное освещение;
- Скребковая система сбора абразива;
- Тип привода скребковых транспортеров – электродвигатель с редуктором;
- Настил решетчатый по всей площади скребкового пола;
- Система рекуперации абразива;
- Напорная дробеструйная установка на 8 постов с возможностью дистанционного управления (с возможностью регулировки воздушно-абразивной смеси на напорной установке, оператор регулирует начало и завершение работы);
- Система фильтрации для очистки воздуха разомкнутого типа. Очистка фильтрующих элементов должна позволять эксплуатировать систему фильтрации в непрерывном режиме;
- Система управления с элементами управления и контроля с индикацией на дисплее, системой аварийной остановки, кабеля, кабель каналы, клемные коробки;
