Комплектация роботизированной системы окраски

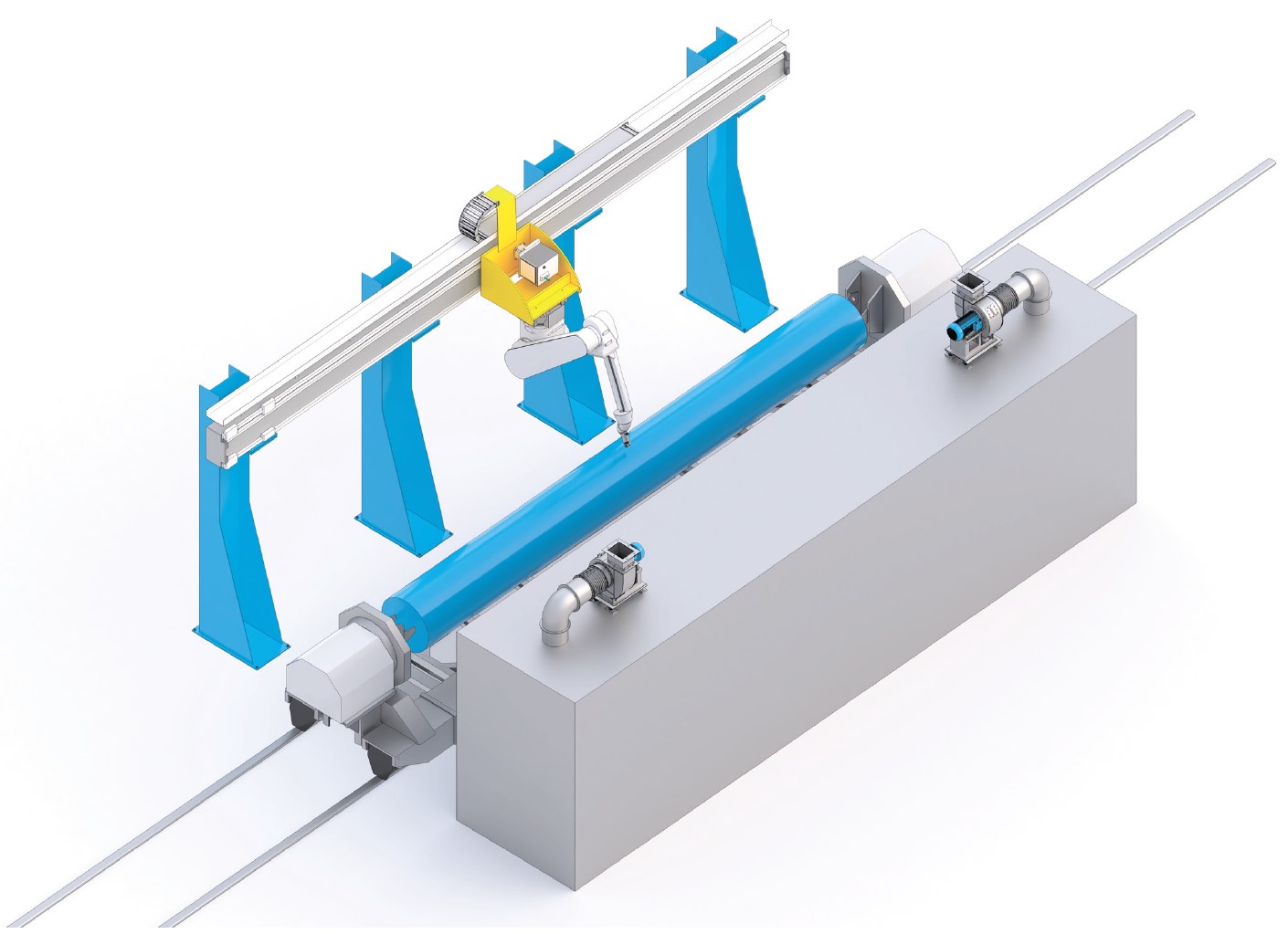

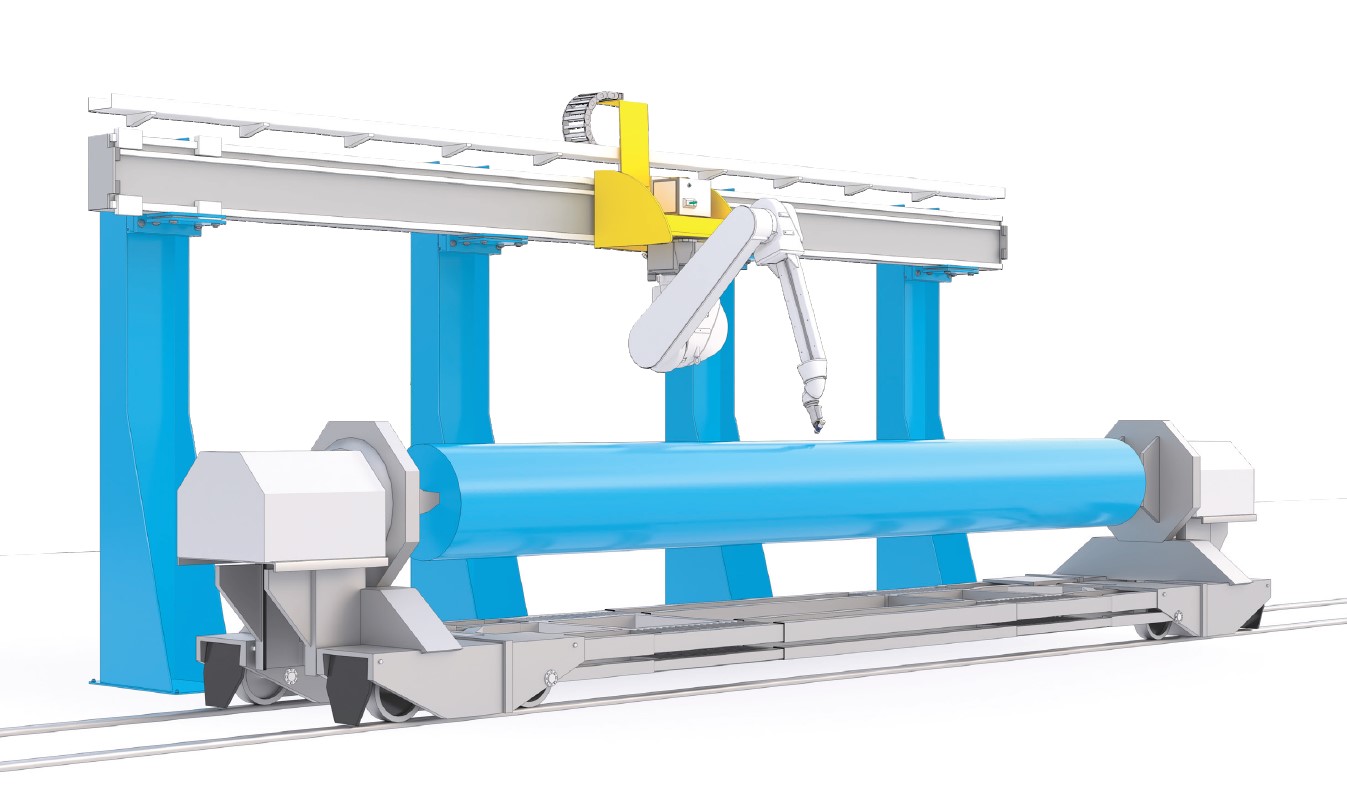

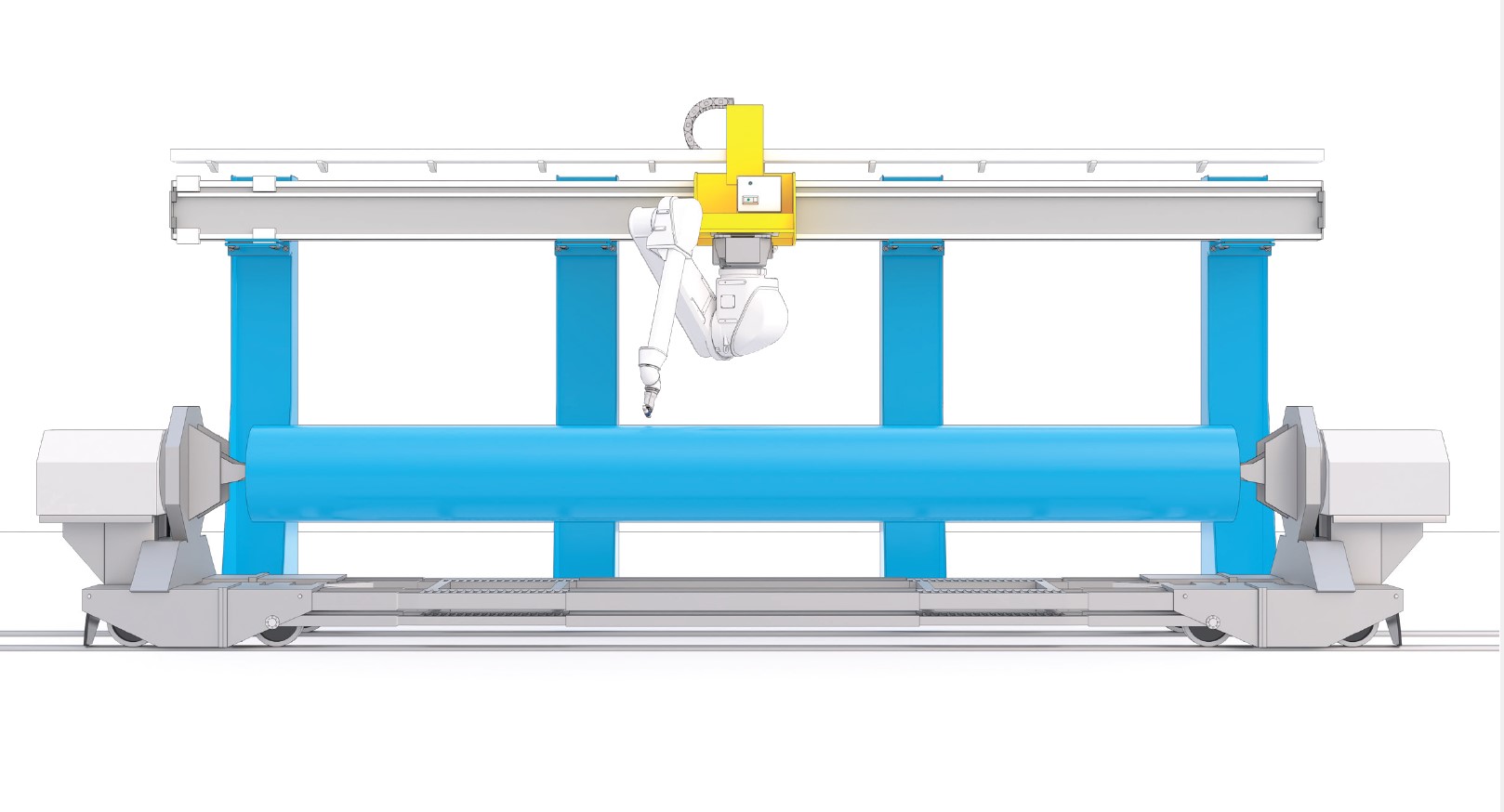

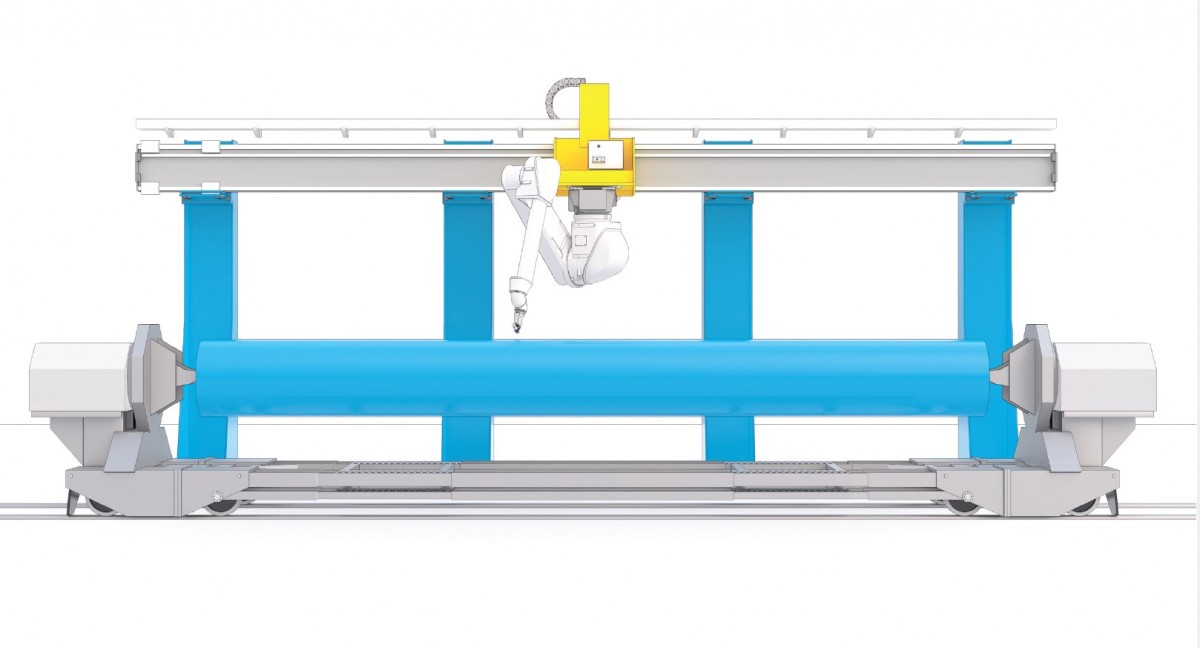

Роботизированная окрашивающая ячейка SPK
- Окрасочный робот Fanuc P250iB — 1 комплект.
- Оборудование для удаленного программирования робота Fanuc на одном рабочем месте — 1 комплект.
В комплект входит установка программы Roboguide* на персональный компьютер Заказчика и проведение инструктажа по её использованию. Также в поставку включены работы по разработке траекторий окраски для 5 видов изделий.
Оборудование для подготовки, подачи и нанесения лакокрасочных материалов (ЛКМ)
- Система подачи ЛКМ — 7 комплектов
- Система подачи растворителя — 2 комплекта
- Оборудование для нанесения ЛКМ — 1 комплект
- Система управления — 1 комплект
Данное оборудование для подготовки и подачи материалов выполнено на модульной базе, прошедшей предварительную сборку на производственной площадке Carlisle-Binks (Англия). Установка осуществляется в цехе Заказчика.
Дополнительное оборудование:
- Контроллер робота R30iB Plus* — 1 комплект
- Пульт управления iPendant* — 1 комплект
- Набор кабелей для подключения — 1 комплект
- Комплект для монтажа окрасочного оборудования на роботе — 1 комплект
- Защитный полиамидный чехол для Fanuc P250* — 1 комплект
- Двигатель для линейного перемещения робота внутри защитной оболочки с кабелями — 1 комплект
- Комплект линейных направляющих для перемещения робота, включающий:
- Механический модуль для настенной установки (ось Х — 7-я ось робота) — 1 комплект
- Поддерживающие металлические конструкции с порошковым покрытием — 1 комплект
- Энергоцепь закрытого типа с монтажным комплектом — 1 комплект
- Комплект для бокового монтажа направляющих и энергоцепи — 1 комплект
Режим работы оборудования:
- Три смены по 8 часов
- Коэффициент использования — 0,85
Оборудование рассчитано на работу в двух режимах: автоматическом и ручном. В ручном режиме предусмотрена блокировка автоматического режима для предотвращения случайных запусков.
Обрабатываемые изделия:
Цилиндрические детали различной номенклатуры длиной до 9000 мм и диаметром до 1300 мм.
Оборудование для подготовки, подачи и нанесения ЛКМ
Система подачи ЛКМ:
- 7 комплектов
- Комплект для подачи ЛКМ из евроведра объемом 20 л, включающий крышку на пневмоподъемнике, пневмомешалку и датчик уровня — 1 комплект
- Пневматический насос Binks с гасителем пульсаций — 1 комплект
- Фильтр для материала — 1 комплект
- Манометр для измерения давления (0-25 бар) — 1 комплект
- Рама для монтажа системы с поддоном — 1 комплект
- Трубопровод из нержавеющей стали — 1 комплект
- Гидравлические соединения, шланги, трубопроводы и запорная арматура — 1 комплект
- Пневматические компоненты, соединения и шланги — 1 комплект
- Электрические компоненты для подключения к центральному ПЛК — 1 комплект
- Заземление оборудования — 1 комплект
Подача растворителя:
- 2 комплекта
- Пневмонасос Binks — 1 комплект
- Фильтр — 1 комплект
- Манометр (0-250 бар) — 1 комплект
- Монтажная рама с поддоном — 1 комплект
- Трубопровод из нержавеющей стали — 1 комплект
- Гидравлические и пневматические соединения — 1 комплект
- Заземление — 1 комплект
Оборудование для нанесения ЛКМ:
- 1 комплект, включающий:
- Блок смены цвета с 7 позициями и двумя растворителями
- Автоматический окрасочный пистолет DeVilbiss с коллектором
- Регулятор давления с пневматическим управлением
- Ручной окрасочный пистолет Binks с шлангами
- Регулятор давления с ручным управлением
- Гидравлические компоненты для автоматического и ручного нанесения ЛКМ
- Пневматические компоненты для подключения постов нанесения
- Электрические компоненты для автоматического поста
