Данный автоматизированный комплекс предназначен для проведения окраски изделий в зоне открытой окраски. Режим работы оборудования предусматривает две смены продолжительностью по 12 часов каждой, с коэффициентом использования оборудования равным 0,85.
Рабочие режимы:
- автоматический режим для окраски наружных и внутренних поверхностей,
- ручной режим для обработки труднодоступных участков или полной окраски изделия. При использовании ручного режима автоматическая обработка блокируется.
Обрабатываемые изделия:
- корпуса спецтехники и аналогичные изделия;
- длина до 4720 мм;
- ширина до 2300 мм;
- высота до 1670 мм.
Требуемая производительность — 3 изделия в сутки.
Схемы окраски:
-
Схема А:
Грунт ЯрЛИсоат 0282 (двухкомпонентный) — 1 слой;
Эмаль ХС-5146 (2К, зеленая защитная) — 2 слоя наружных поверхностей;
Эмаль ХС-5146 (2К, бежевый) — 2 слоя внутренних поверхностей;
Завершающий слой — 1 слой финишной эмали ХС-5146 (2К, зеленый). -
Схема Б:
Грунт Новакс 03442 (2К) — 2 слоя;
Эмаль Новакс 13524 (2К, Цвет № 1) — 2 слоя наружных поверхностей;
Эмаль Новакс 13524 (2К, Цвет № 2) — 2 слоя внутренних поверхностей;
Финальный слой — 1 слой эмали Новакс 13524 (2К, Цвет № 1).
Компонентная база ЛКМ:
- Базовые компоненты — 3 комплекта.
- Отвердители — 2 комплекта.
- Растворители — 2 комплекта (для схемы А) или 1 комплект (для схемы Б).
Класс покрытия по ГОСТ 9.032: уровень IV
Габариты установки: Внешние размеры: 26000х9000х5000 мм (учитывая технологическое оборудование).
Рабочие зоны: две по 13000х7000х3000 мм.
Комплектация комплекса:

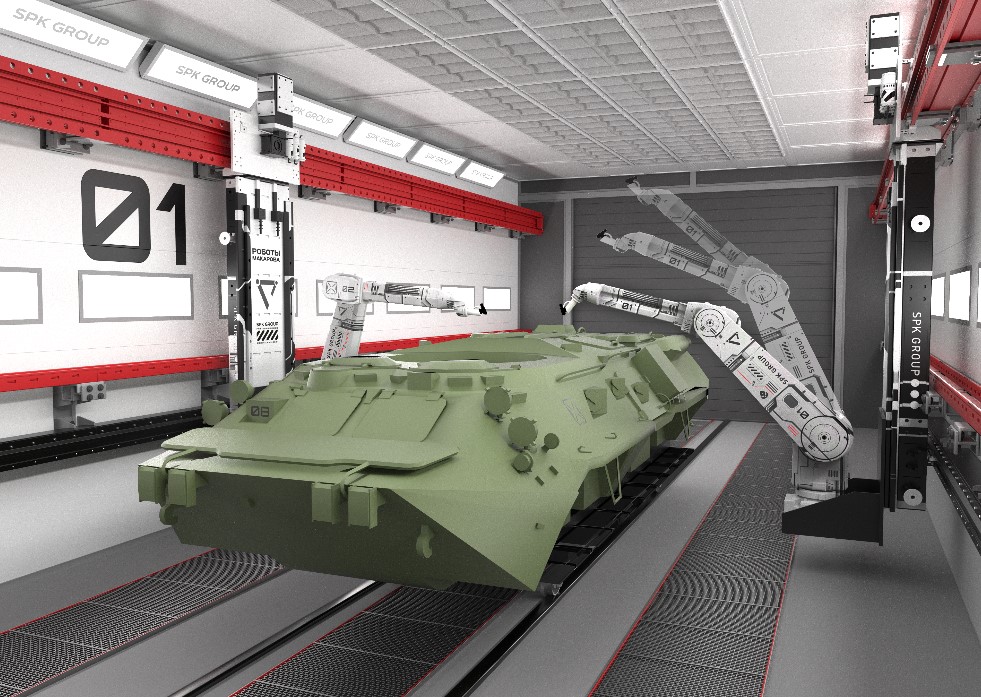

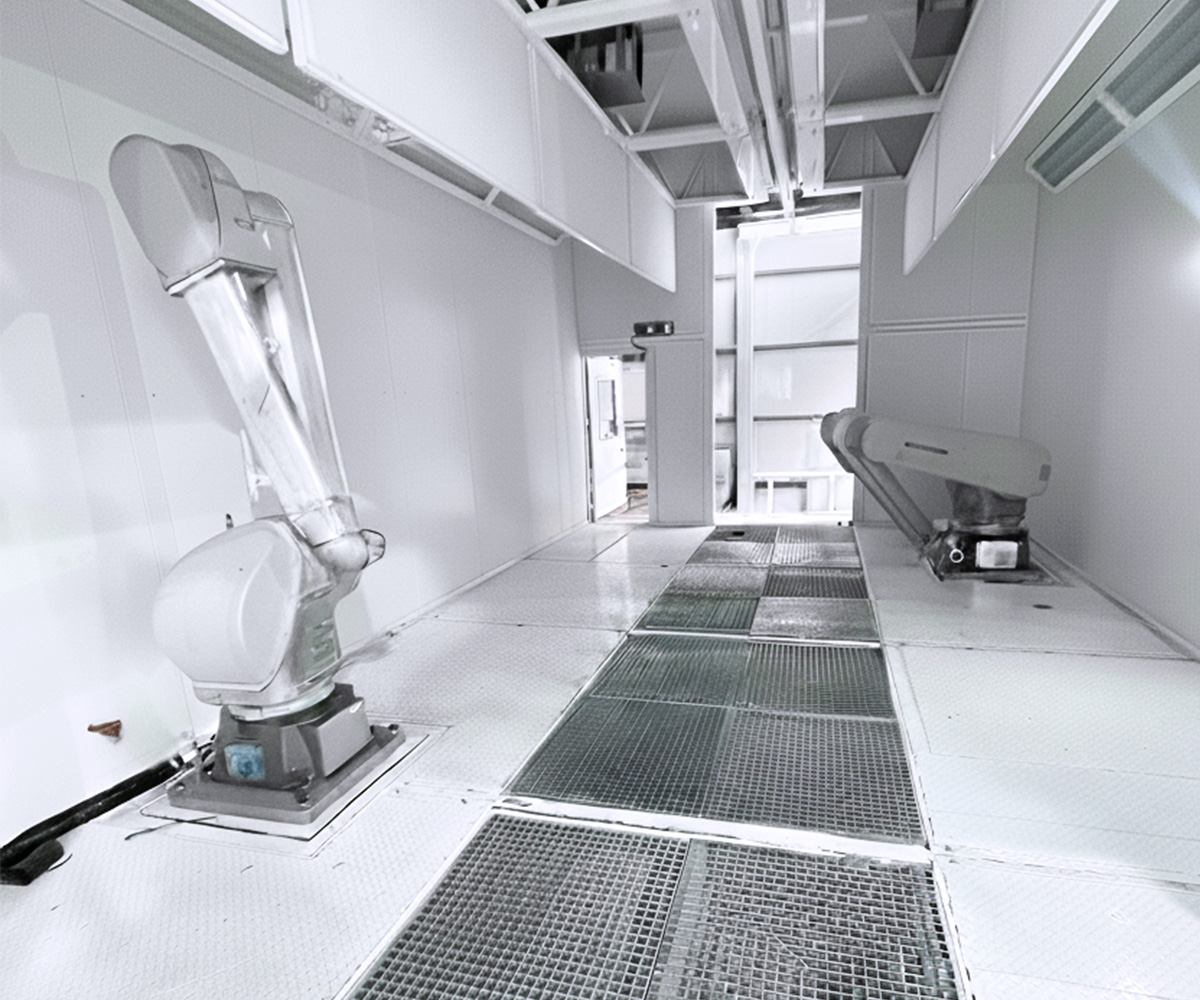

- Полностью собранный роботизированный окрасочный комплекс SPK-26.7.3 для открытой окраски.
- В состав входит:
- Окрасочная роботизированная ячейка — 1 комплект.
- Оборудование для подготовки, подачи, смешивания и нанесения ЛКМ — 1 комплект.
Роботизированная ячейка включает:
- Окрашивающего робота Fanuc P250iB — 1 комплект, с сертификацией Атех, монтаж — на потолке, дополнительная линейная направляющая.
- Количество управляемых осей — 9 (6 робота + 3 линейных).
- Точность позиционирования — 0,2 мм.
- Максимальная нагрузка на кисть — 15 кг, рабочая длина — 2800 мм.
Комплектация с роботом включает:
- Контроллер R30iB Plus — 1 комплект.
- Пульт управления iPendant — 1 комплект.
- Набор кабелей подключения — 1 комплект.
- Монтажный комплект для установки окрасочного оборудования — 1 комплект.
- Защитный чехол для Fanuc P250 — 1 комплект.
- Двигатели для линейных перемещений внутри защитной оболочки — 3 комплекта.
- Линейные направляющие — 1 комплект.

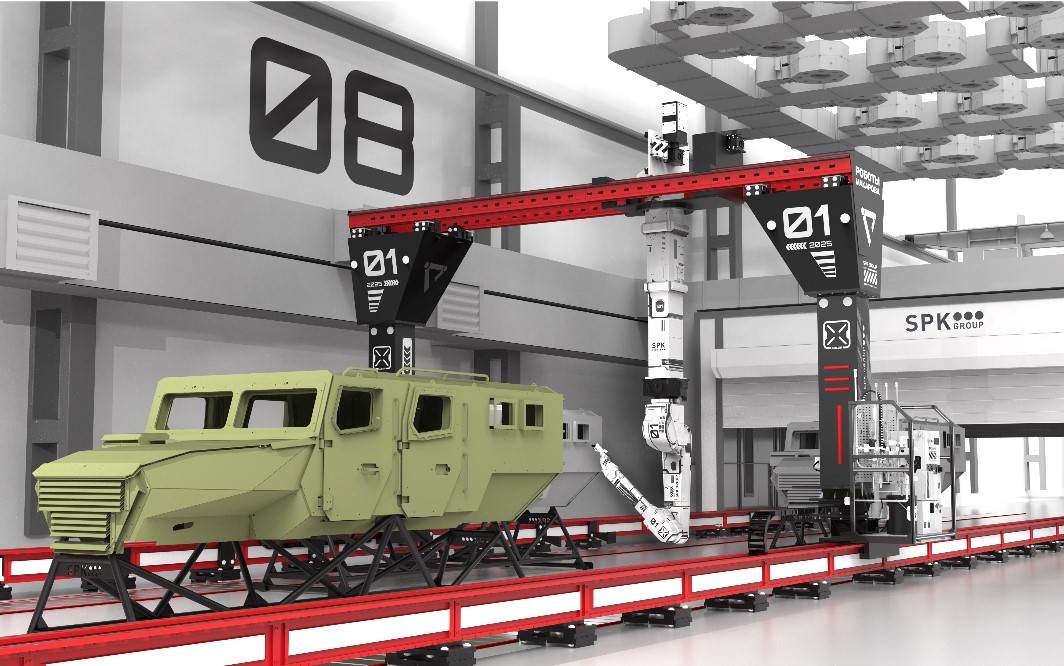

- Портальный тип перемещения (по трём осям):
- Ось Х — перемещение портала вдоль зоны окраски, длиной ≥24 000 мм
- Ось Y — перемещение каретки по ширине зоны, длиной ≥5 600 мм
- Ось Z — телескопическое удлинение по высоте, ход — ≤1000 мм.
Что входит в комплектацию:
- Два механических модуля линейных направляющих по оси Х — 2 комплекта.
- Один модуль портальной направляющей по оси Y с боковой платформой для технологического оборудования — 1 комплект.
- Один телескопический модуль по оси Z — 1 комплект.
- Специализированные энергоцепи закрытого типа для осей Х и Y — по 2 и 1 комплект соответственно.
- Гибкий кабель-канал для оси Z — 1 комплект.
- Средства удаленного программирования для каждого рабочего места Fanuc — 1 комплект.
- Установка программного обеспечения Roboguide на компьютер Заказчика и проведение инструктажа.
Оборудование для подготовки, подачи, смешивания и нанесения ЛКМ устанавливается в существующем краскопроизводственном отделении (КПО) и поставляется в модульных системах на базе оборудования Carlisle-Binks (Англия):
Для схемы А:
-
Система подачи базы ЛКМ (двухкомпонентной) включает:
- Рабочий бак из нержавеющей стали — 50 л с пневмораспределителем и датчиком уровня — 1 комплект.
- Диафрагменный насос Binks DX200 3:1 — 1 комплект.
- Диафрагменный насос Binks 1:1 — 1 комплект.
- Различные фильтры, манометры (4 шт.), трубопроводы, регуляторы и монтажные элементы — по одному комплекту.
- Гидравлические шланги, переходники, запорная арматура, электронные компоненты, рама для монтажа и заземление — по 2 комплекта.
-
Система подачи отвердителя двухкомпонентного ЛКМ включает:
- Испаритель из нержавеющей стали — 20 л с осушителем и датчиком — 1 комплект.
- Фильтры, насосы (пневматический Binks 5:1, диафрагменный Binks 1:1), манометры (4 шт.), трубопроводы, монтажные комплекты, заземление — по 2 комплекта.
