Роботизированный окрасочный комплекс SPK

Роботизированный окрасочный комплекс SPK

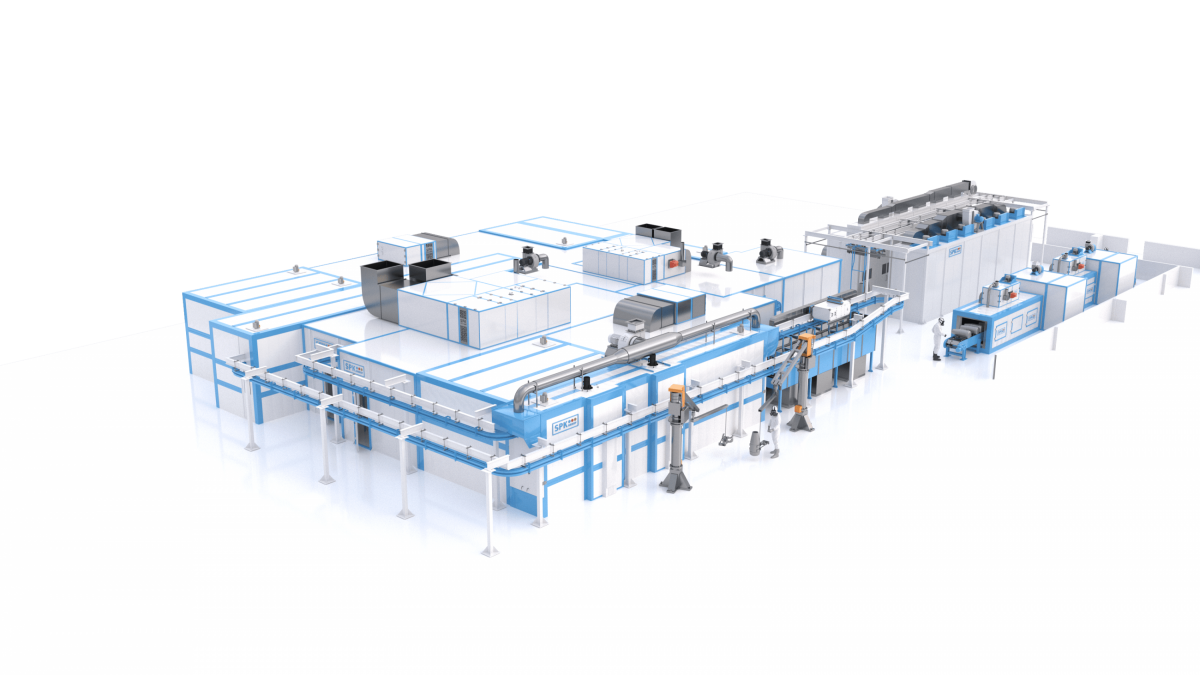

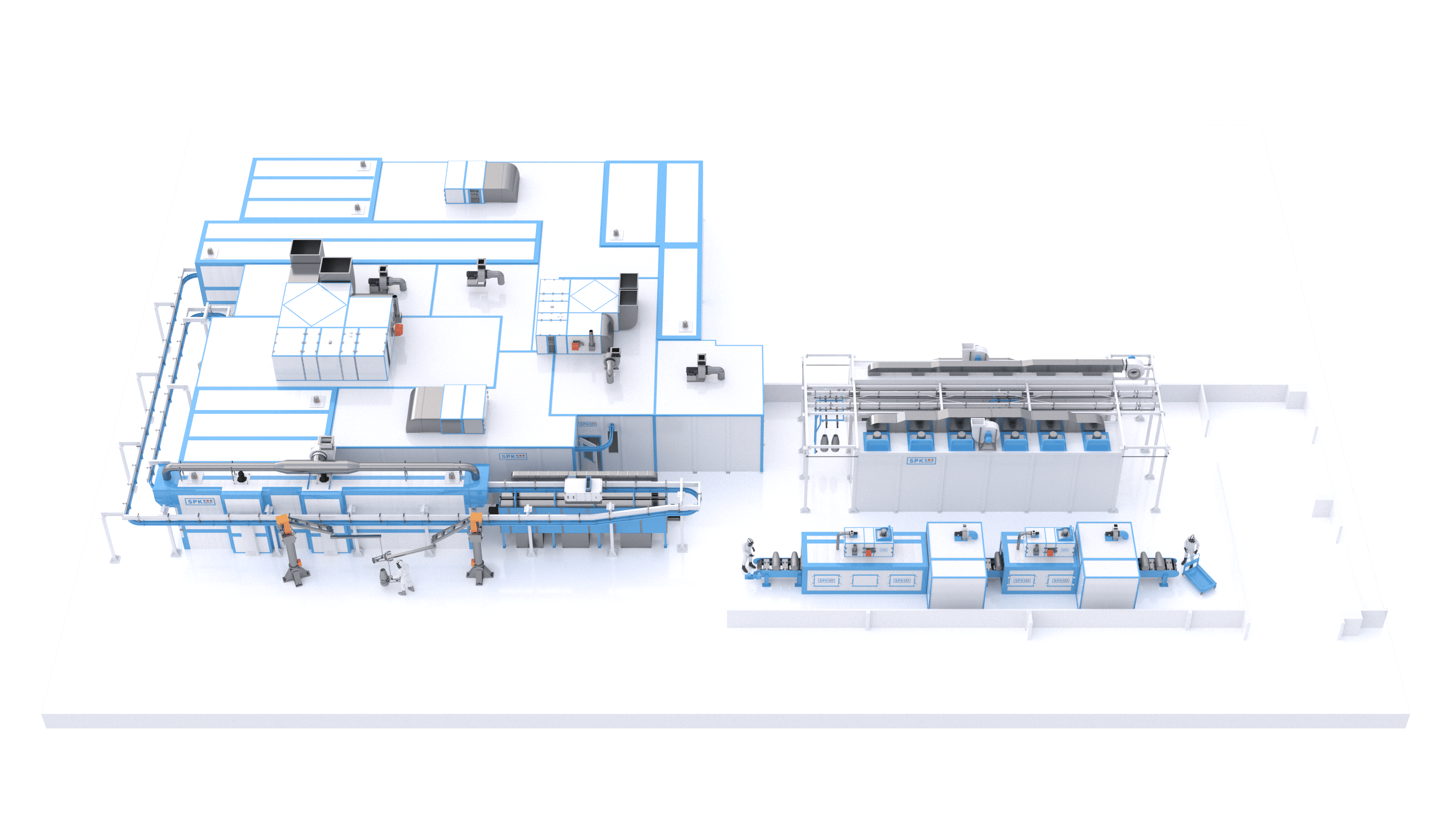

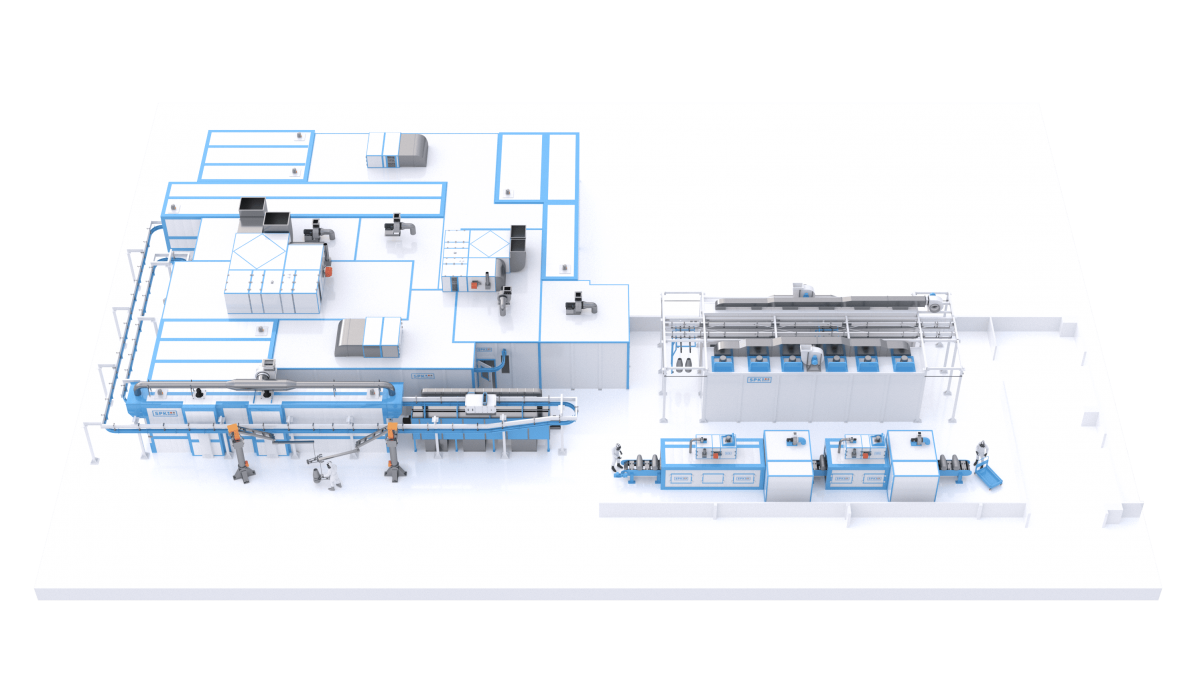

Комплекс состоит из трех линий:

1. Линия окраски наружной поверхности изделий.

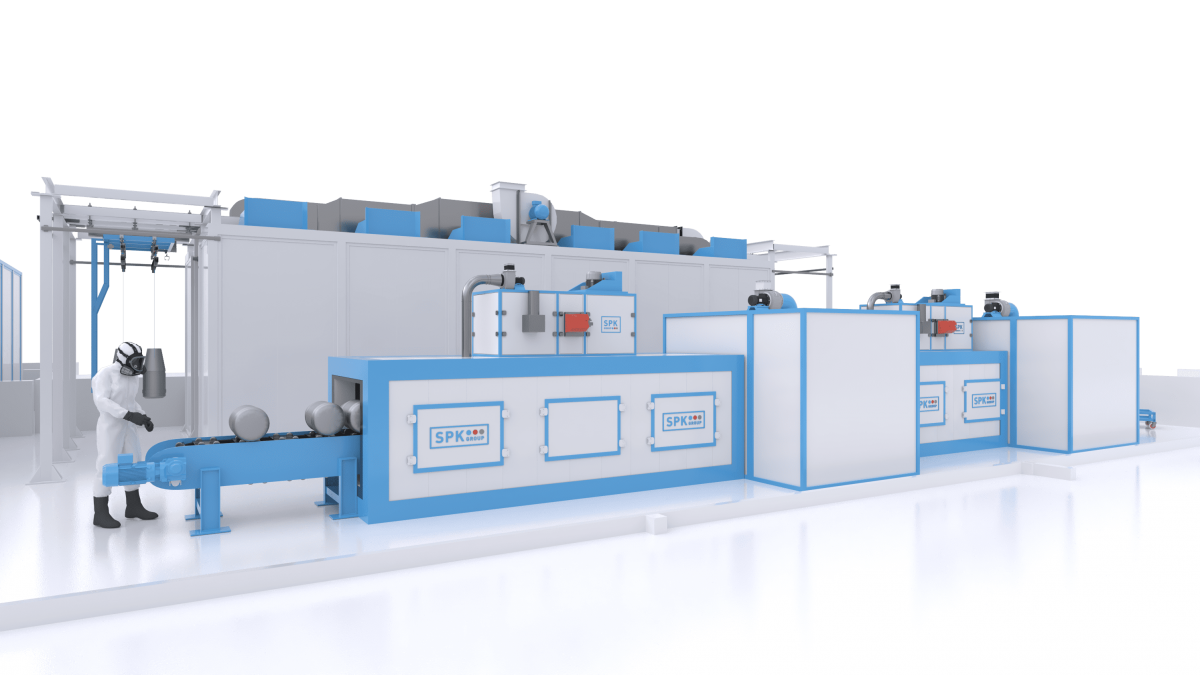

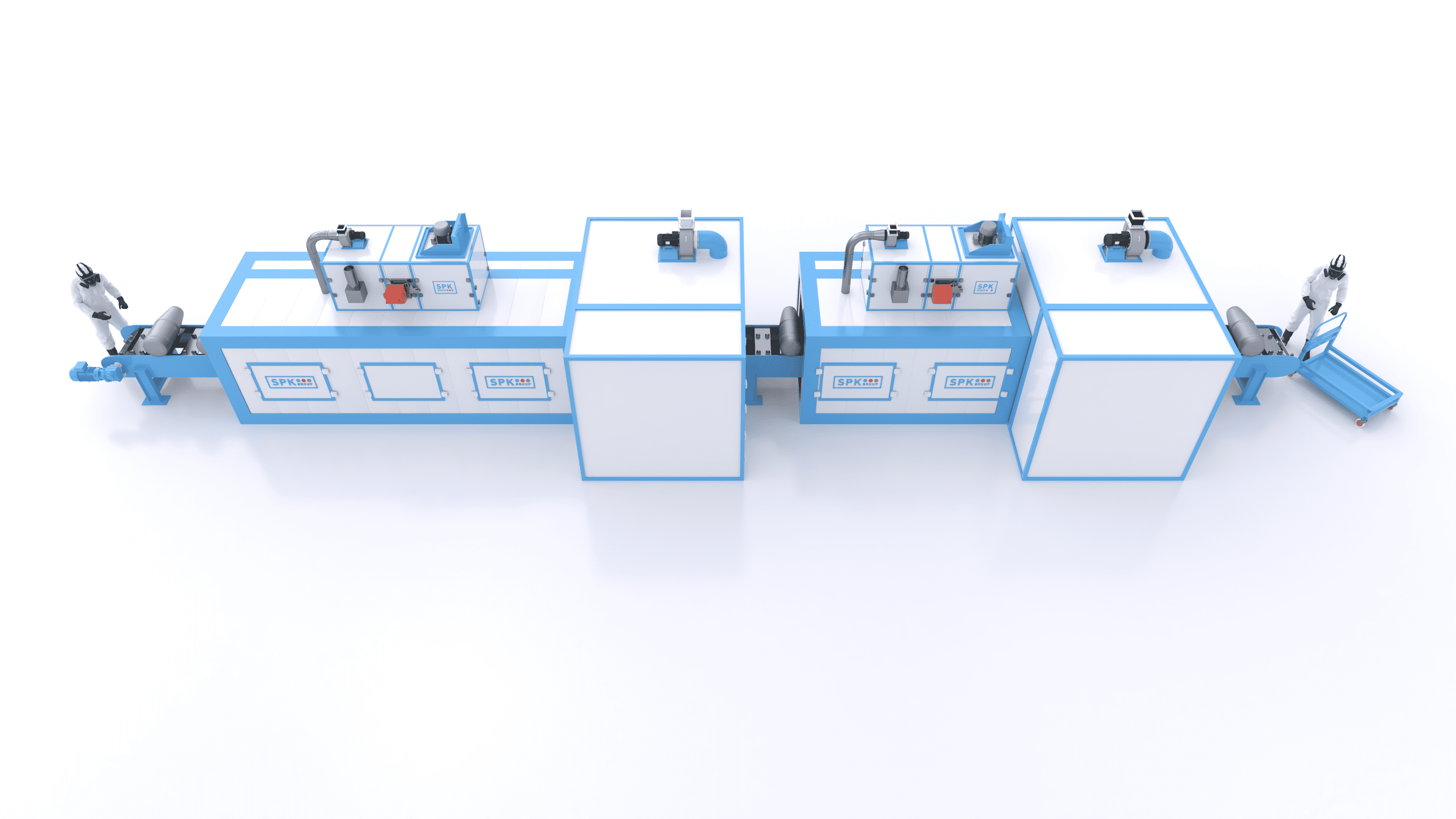

2. Линия окраски внутренней поверхности.
3. Линия окраски мелких изделий.

В состав линии окраски входит следующее оборудование:

Манипулятор пантограф, для загрузки/снятия оператором изделий на конвейер. Конвейер пластинчатый, тактовый. С участками вращения изделий. Скорость вращения регулируемая (+— 20% от номинальной скорости вращения). Камера обезжиривания

• Кабина камеры из металлокаркаса и сэндвич панелей;
• Сервисная дверь для обслуживания;
• Инспекционное окно;
• Освещение ExD;
• Линейный автоматический манипулятор для подачи растворителя во внутрь изделия;
• Форсунка, для обработки внутренних поверхностей;
• Вентиляционная установка обновления воздуха;
• Воздухораспределительные воздуховоды.

Камера сушки/продувки изделия после обезжиривания растворителем:

• Кабина камеры из металлокаркаса и сэндвич панелей;
• Циркуляционный сушильный агрегат;
• Нагреватель с обвязкой;
• Блок воздушных форсунок, для подачи горячего воздуха во внутрь изделия;
• Воздухораспределительные воздуховоды.

Камера окраски:

• Кабина камеры из металлокаркаса и сэндвич панелей;
• Сервисная дверь для обслуживания;
• Инспекционное окно;
• Освещение ExD;
• Линейный автоматический манипулятор для подачи лака БТ-5100 во внутрь изделия;
• Форсунка, для обработки внутренних поверхностей;
• Система фильтрации воздуха для приточного и вытяжного воздуха от окрасочного опыла;
• Вентиляционная установка обновления воздуха;
• Воздухораспределительные воздуховоды.

Камера сушки/продувки изделия после окраски:

• Кабина камеры из металлокаркаса и сэндвич панелей;
• Циркуляционный сушильный агрегат;
• Нагреватель с обвязкой;
• Блок воздушных форсунок, для подачи горячего воздуха во внутрь изделия;
• Воздухораспределительные воздуховоды.

Краскоприготовительное отделение:

• Кабина камеры из металлокаркаса и сэндвич панелей;
• Сервисная дверь;
• Система вентиляции и аварийной вентиляции с резервом для краскоприготовительного отделения;
• Система освещения ExD;
• Ёмкость с оборудованием для подготовки и подачи растворителя;
• Ёмкость с оборудованием для подготовки и подачи лака БТ-5100;
• Решетки для защиты от пролива.

Система автоматического пожаротушения

Система управления линией окраски:

• Шкаф автоматики;
• Шкаф пневматики;
• Сенсорный пульт управления на отдельной стойке;— Датчики;
• Кабельная продукция.

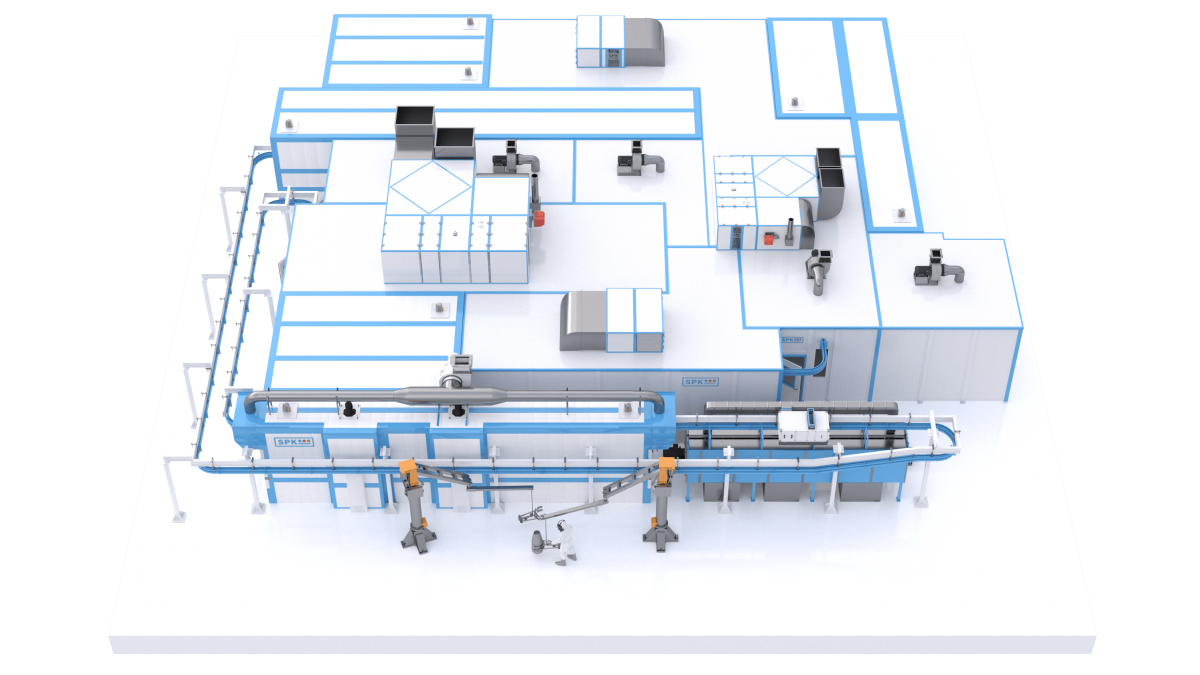

Автоматическая линия подготовки и окраски деталей. Внешняя поверхность

Манипулятор пантограф, для загрузки/снятия оператором изделий на конвейер

Конвейер ГНК. Подвесной. Непрерывного движения.

• Рельсы конвейера;
• Цепь конвейера;
• Опорные стойки;
• Привод конвейера;
• Система смазки цепи конвейера;
• Демпфер для компенсации сжатия/растяжения цепи;
• Траверсы для подвески изделий с возможностью вращения.

Агрегат химической подготовки поверхности:

• Кабина камеры из металлокаркаса и панелей из нержавеющей стали;
• Контуры облива из нержавеющей стали с полипропиленовыми форсунками;— Ванна Обезжиривания из нержавеющей стали с утеплением, нагревом, фильтрацией, циркуляционным перемешивающим насосом, насосом подачи на облив, трубопровода обвязки из нержавеющей стали;
• Ванны вромывки (2 шт.) из нержавеющей стали с фильтрацией, циркуляционным перемешивающим насосом, насосом подачи на облив, трубопровода обвязки из нержавеющей стали;
• Отсекающие воздушные завесы;
• Вентилятор обновления воздуха.

Камера сушки после АХПП:

• Кабина камеры из металлокаркаса и сэндвич панелей 100 мм.;— Циркуляционный агрегат с нагревателем и обвязкой нагревателя;— Система воздухораспределения внутри камеры.

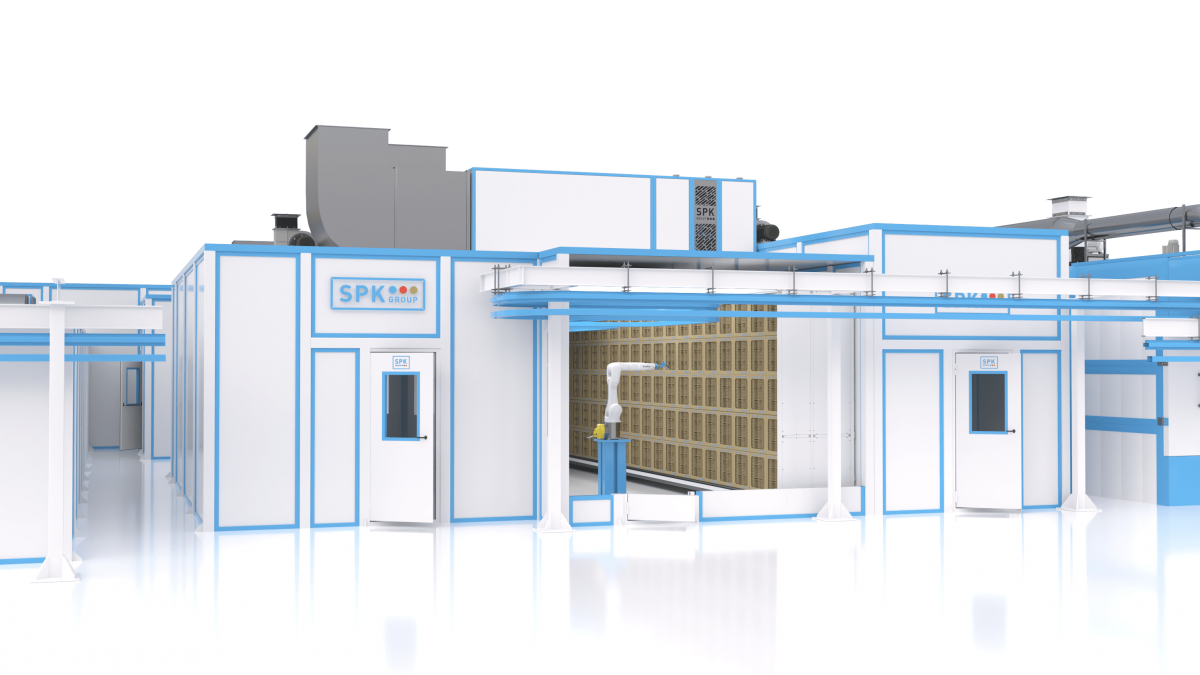

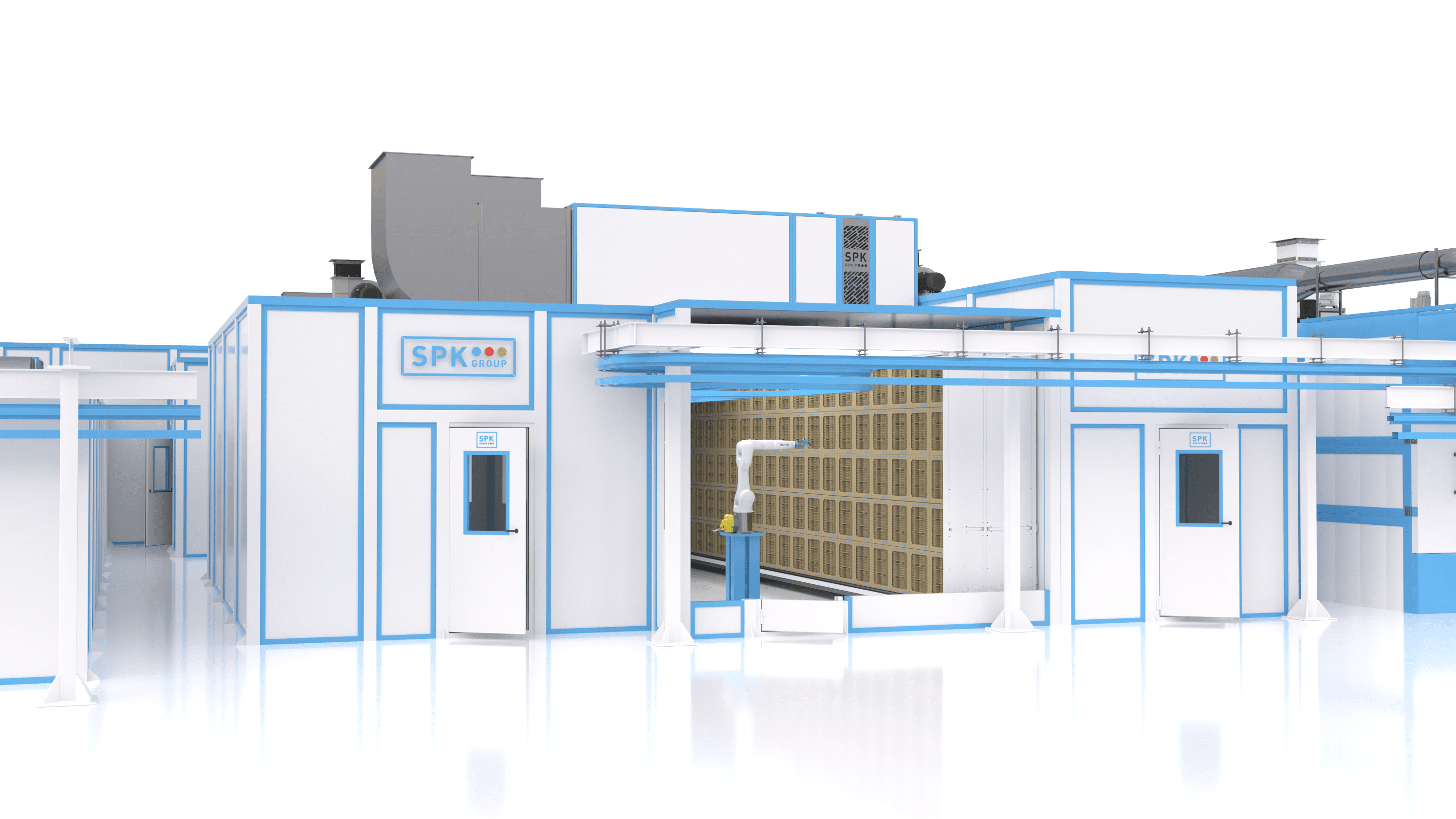

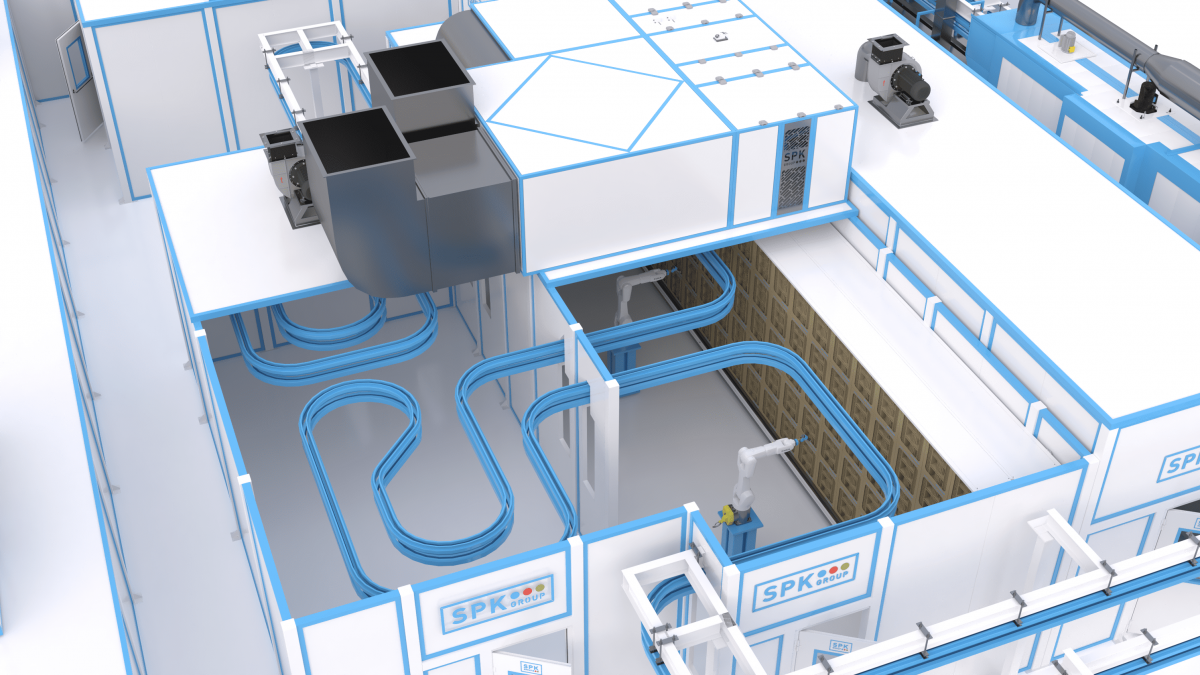

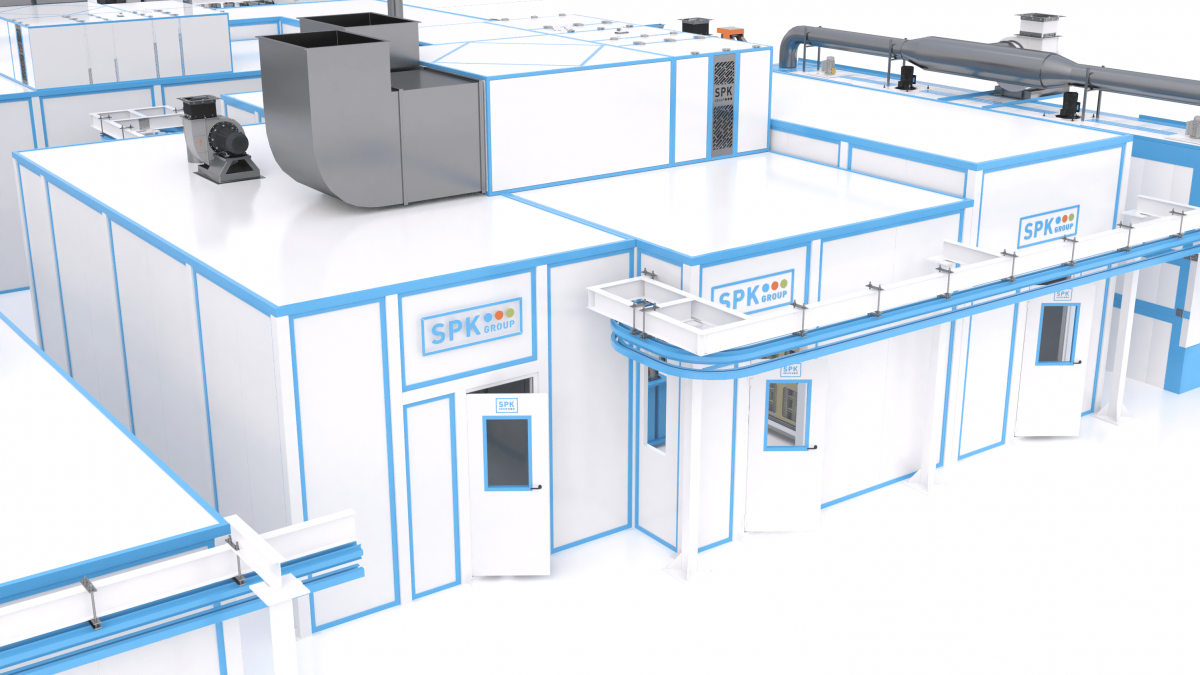

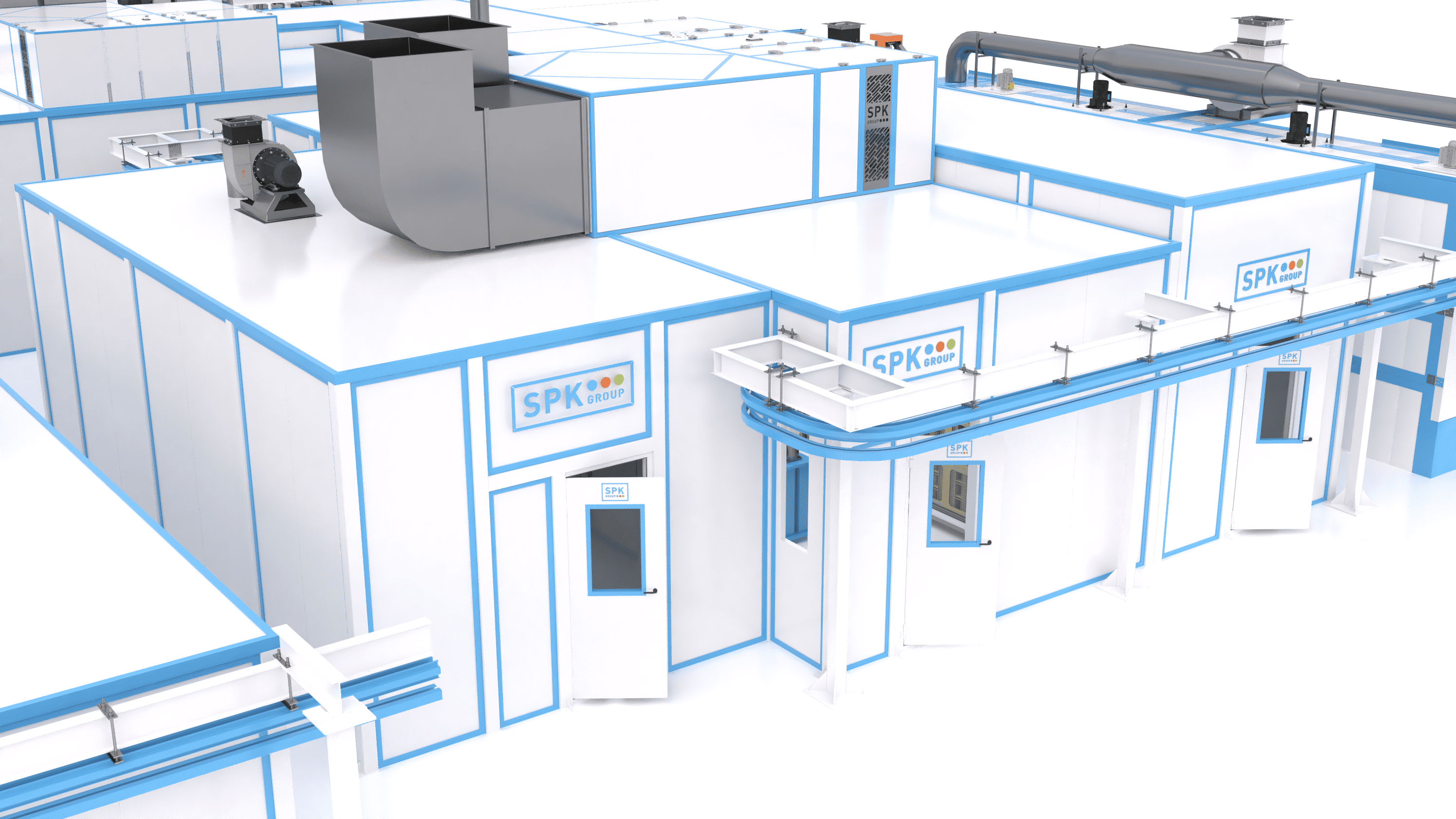

Камера роботизированной окраски № 1 (1, 2, 3 слои покрытия):

• Кабина камеры из металлокаркаса и сэндвич панелей 80 мм;
• Сервисная дверь;
• Инспекционное окно;
• Система фильтрации приточного воздуха с фильтром F5;
• Система фильтрации вытяжного воздуха на базе вытяжной стены SPK — PTS и лабиринтными фильтрами высокой ёмкости;
• Освещение ExD;
• Окрасочный приточно — вытяжной агрегат с пластинчатым рекуператором,  нагревателем с обвязкой, приточной и вытяжной группой во взрывобезопасном исполнении;
• Распределительные воздуховоды;
• Робот манипулятор — 3 компл.;
• Автоматический краскопульт — 3 компл.

Камера роботизированной окраски № 2 (4 и 5 слои покрытия):

• Кабина камеры из металлокаркаса и сэндвич панелей 80 мм;
• Сервисная дверь;
• Инспекционное окно;
• Система фильтрации приточного воздуха с фильтром F5;
• Система фильтрации вытяжного воздуха на базе вытяжной стены SPK — PTS  и лабиринтными фильтрами высокой ёмкости;
• Освещение ExD;
• Окрасочный приточно — вытяжной агрегат с пластинчатым рекуператором,  нагревателем с обвязкой, приточной и вытяжной группой во взрывобезопасном исполнении;
• Распределительные воздуховоды;
• Робот манипулятор — 2 компл.;
• Автоматический краскопульт — 2 компл.

Камера естественной сушки № 1 (сушка 1 и 2 слоя покрытия):

• Кабина камеры из металлокаркаса и панелей;
• Сервисная дверь;
• Вентиляционный агрегат обновления воздуха;
• Распределительные воздуховоды.

Камера естественной сушки № 2 (сушка 3, 4 и 5 слоев покрытия):

• Кабина камеры из металлокаркаса и панелей;
• Сервисная дверь;
• Вентиляционный агрегат обновления воздуха;
• Распределительные воздуховоды.

Пост установки заглушек:

• Стол с ящиками;
• Освещение рабочего поста.

Камера высокотемпературной сушки 90 °C:

• Кабина камеры из металлокаркаса и сэндвич панелей 100 мм;
• Циркуляционный сушильный агрегат;
• Нагреватель с обвязкой;
• Воздухораспределительные воздуховоды;
• Отсечные воздушные завесы.

Система автоматического пожаротушения для камер:

• Камера окраски № 1;
• Камера окраски № 2;
• Камера естественной сушки № 1
• Камера естественной сушки № 2
• Камера высокотемпературной сушки.

Система управления линией подготовки и окраски внешней поверхности:

• Шкафы автоматики;
• Сенсорный пульт управления на отдельной стойке;
• Датчики;
• Кабельная продукция.

Краскоприготовительное отделение для линии окраски внешней поверхности

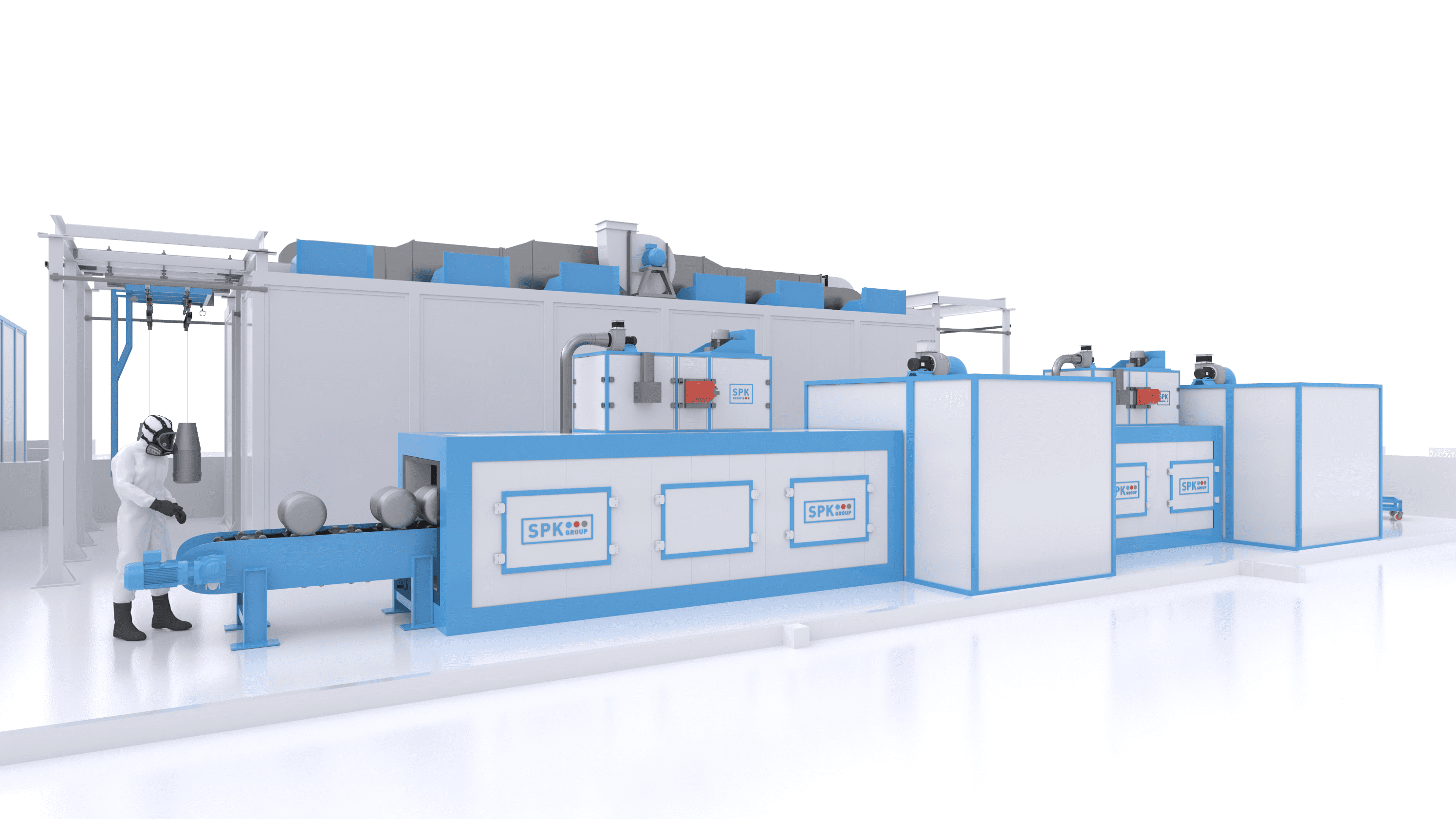

Линия подготовки и окраски мелких изделий.

• Продольно — поперечный конвейер ручного перемещения. Подвесной.
• Линейные направляющие для продольного перемещения каретки;— Каретка с несколькими поперечными линейными направляющими;— Продольные направляющие для перемещения траверс с изделиями  в камеры;
• Траверсы для завески изделий;
• Опорные стойки конвейера;
• Механические стопоры, для предотвращения опрокидывания изделий с линии.

Блок окрасочных камер (5 камер с единой системой вентиляции и управления):

• Кабины камер из металлокаркаса и сэндвич панелей;
• Блоки вытяжных фильтров;
• Блоки приточных фильтров;
• Окрасочный приточно — вытяжной агрегат с пластинчатым рекуператором, нагревателем с обвязкой, приточной и вытяжной группой во взрывобезопас ном исполнении;
• Распределительные воздуховоды;
• Распашные ворота;
• Освещение Ex D.

Блок сушильных камер (5 камер с единой системой управления):

• Кабины камер из металлокаркаса и сэндвич панелей 100 мм;
• Ворота распашные;
• Циркуляционный сушильный агрегат с нагревателем (5 шт.);
• Вытяжной вентилятор обновления воздуха;
• Вытяжной зонт с вентилятором;
• Воздухораспределительные воздуховоды.

Стеллажи передвижные для естественной сушки окрашенных деталей 1500x840x1700 мм (2 шт.), в комплекте со съёмными сетчатыми полками

Система автоматического пожаротушения

Система управления линией подготовки и окраски внешней поверхности:

• Шкафы автоматики;
• Сенсорный пульт управления на отдельной стойке;
• Датчики;
• Кабельная продукция.

Блок подготовки деминерализованной воды.
