Роботизированный окрасочный комплекс
Проект предусматривает поставку автоматизированной линии для окраски изделий, включающей все необходимые технологические компоненты для нанесения лакокрасочных материалов (ЛКМ). В состав поставки входит следующее оборудование:
Основные компоненты комплекса:
Двухсекционная окрасочная камера SPK-SB-17.6.6
- Первая секция предназначена для ручной окраски и подкраски труднодоступных участков.
- Двухсекционная сушильная камера SPK-CB-15.5.5
Роботизированная окраска на базе Fanuc SPK-9.6.6. Оснащена системой визуального распознавания для идентификации изделий и средствами точного позиционирования внутри камеры.
Оборудование для подготовки, подачи, автоматического смешивания и нанесения ЛКМ. Включает все необходимые компоненты для автоматической и ручной работы.

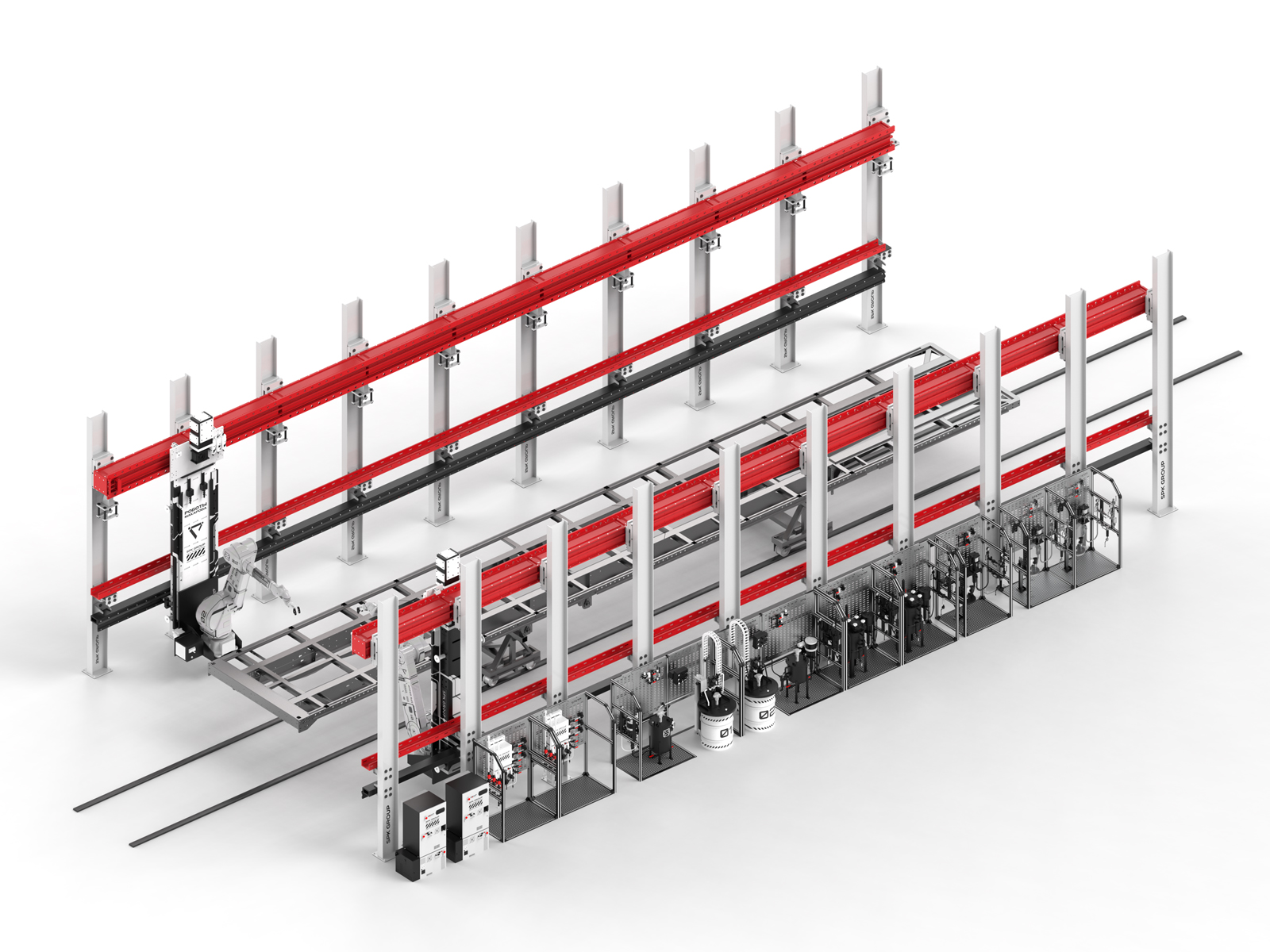

Транспортная система «круглый рельс». Обеспечивает перемещение изделий между рабочими зонами, комплектуется транспортировочными тележками.
Опционально: Краскоприготовительное отделение. Вариант дополнительного оборудования для подготовки ЛКМ.
Детали окрасочной камеры SPK-SB-17.6.6:
- Конструкция: металлический каркас с порошковым покрытием, усиленный для выдерживания статических и динамических нагрузок.
- Вентиляционное оборудование: расположено на крыше, включает сервисную площадку с ограждениями и лестницами для обслуживания.
- Оболочка: сэндвич-панели с минераловатным наполнением толщиной 80 мм.
- Освещение: два источника с уровнем 750-1000 Лк в каждой секции.
- Двери: внешние ПВХ с электроприводом (размеры 4000х5000 мм), межсекционные ворота аналогичных размеров, а также сервисная дверь (800х2000 мм) с замком и смотровым окном.
- Фильтрация воздуха: системы фильтрации приточного (класс М5) и вытяжного воздуха (класс G3), боковые решетки для обслуживания.
- Вентиляция: установка SPK-VU-41 на крыше, с искробезопасным исполнением и фильтрами G4 перед вентиляторами.
- Производительность: 82 000 м³/ч, кратность воздухообмена более 120 раз в час, с частотным регулированием.
- Теплообеспечение: газовые теплообменники мощностью 390 кВт, газовые горелки с электронной модуляцией, рекуператоры тепла.

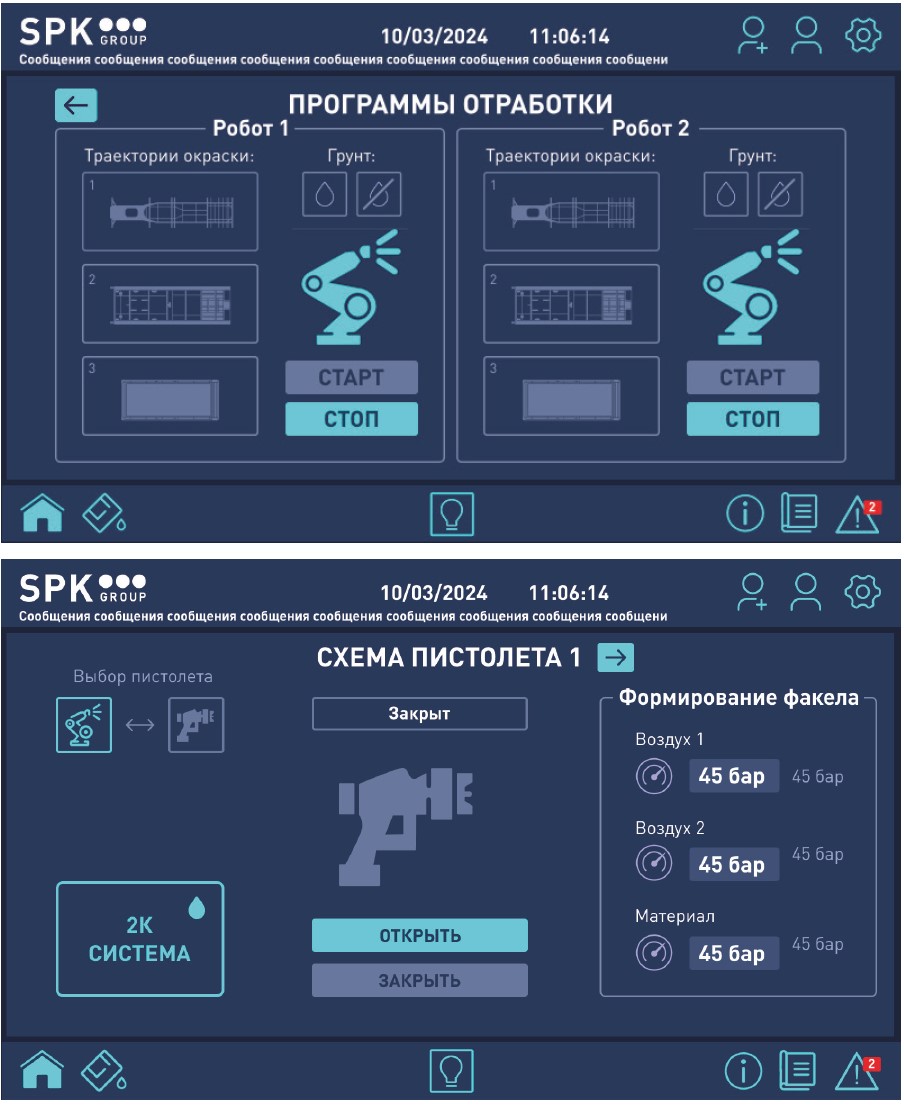

- Дополнительное оборудование: отсечные клапаны, газоанализаторы НКПР, системы пожаротушения и сигнализации, точки подключения сжатого воздуха, автоматическая автоматика и пульты управления.
Размеры и габариты:
- Внутренние размеры камеры: 17 000 х 6 000 х 6 000 мм.
- Первая секция: 8 700 х 6 000 х 6 000 мм.
- Вторая секция: 8 500 х 6 000 х 6 000 мм.
- Общий внешний габарит: 17 500 х 7 900 х 9 000 мм.

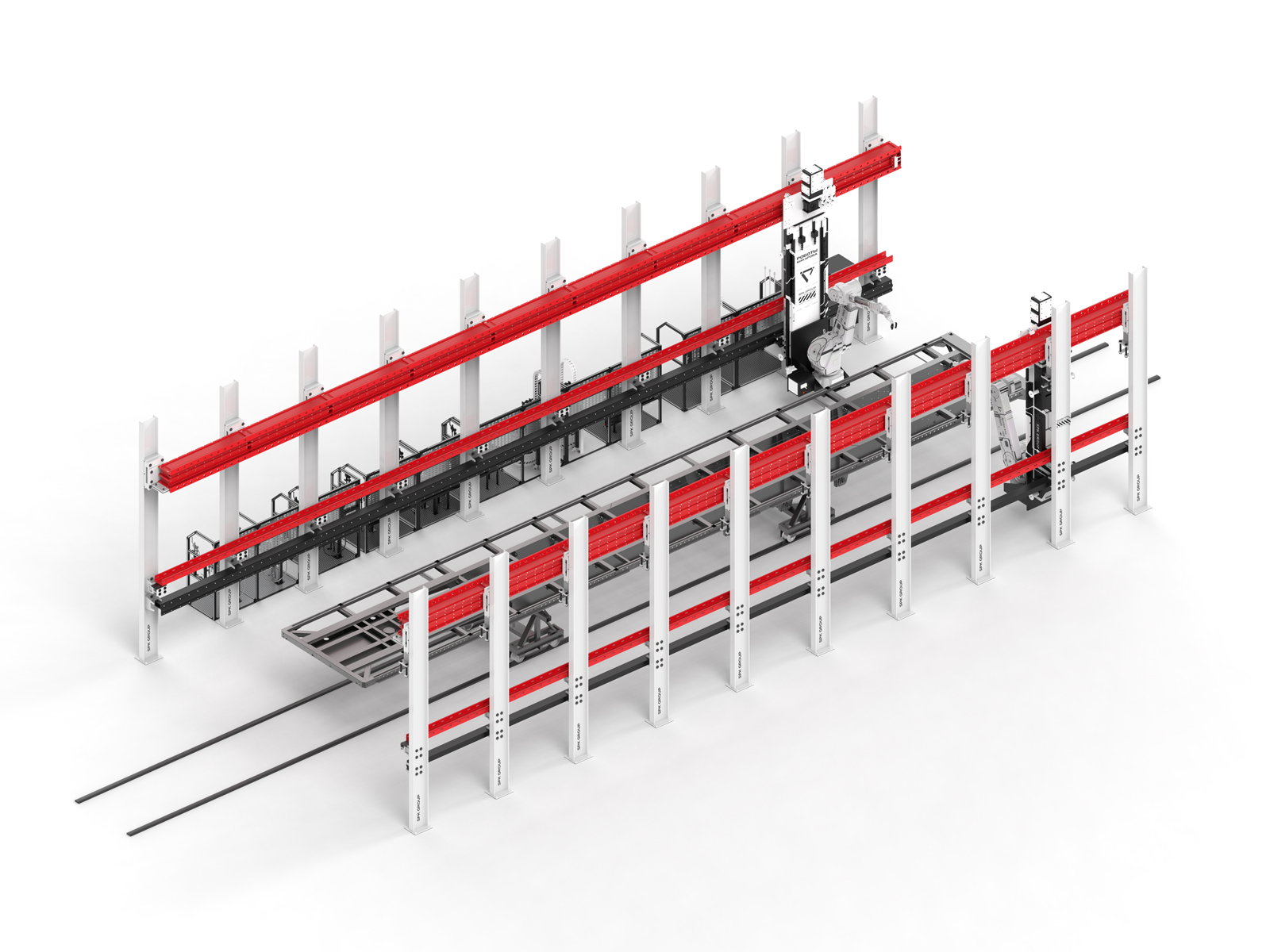

Роботизированная окраска (SPK-9.6.6):

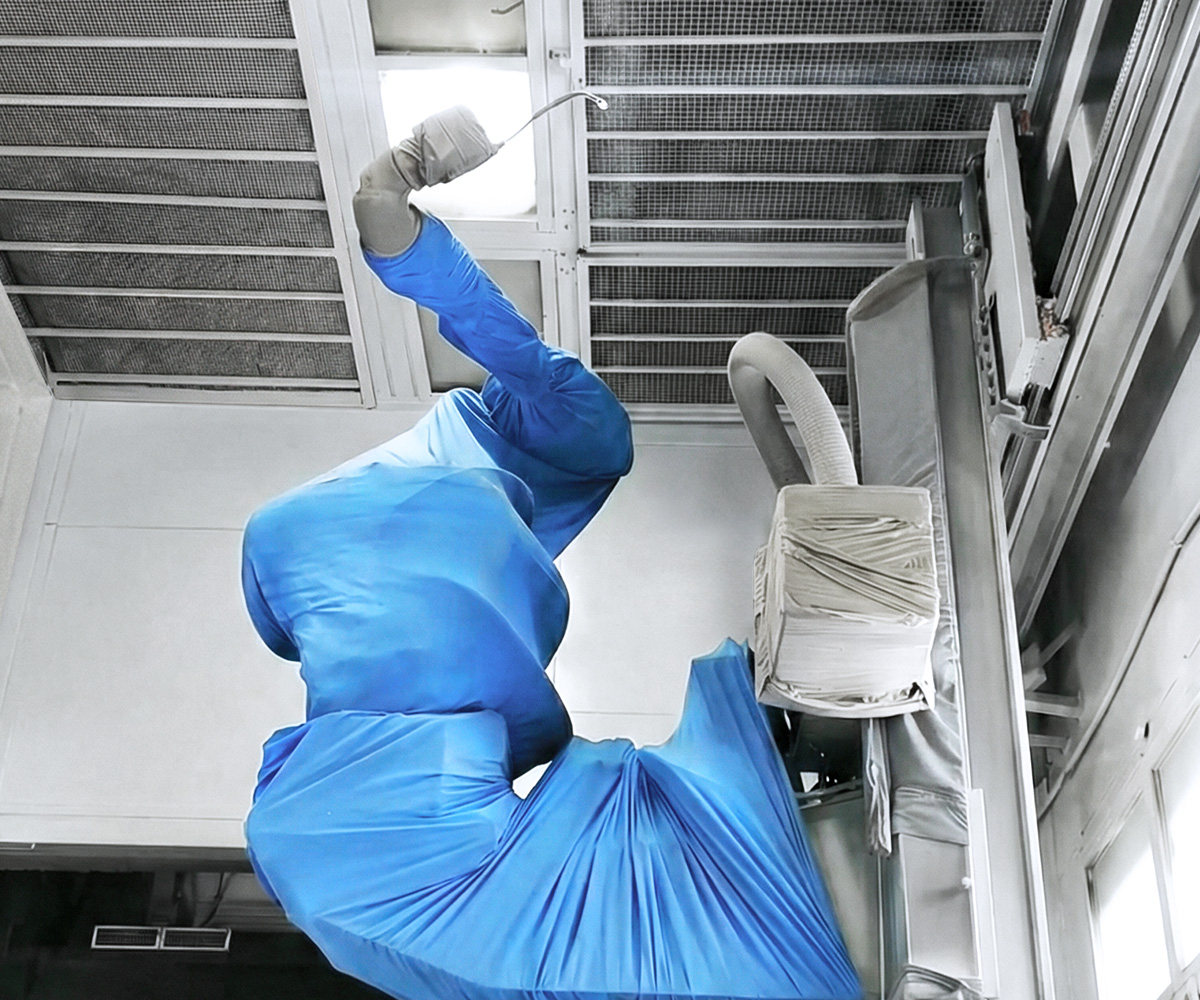

- Робот Fanuc P250iB: сертифицированный, монтируется на стене с помощью дополнительной линейной направляющей, установленной на металлокаркасе.
- Технические параметры: 8 управляемых осей (6 робота + 2 линейных), точность 0.2 мм, нагрузка на кисть до 15 кг, досягаемость — 2800 мм.
- Комплектация: контроллер R30iB Plus, пульт iPendant, кабели, защитный чехол, двигатель для линейных перемещений, линейные направляющие (по заказу, выполняются сторонней организацией).
- Дополнительное оборудование: система визуального распознавания изделий, рабочее место с удаленным программированием роботов.
