Роботизированная линия окраски SPK

Роботизированная линия окраски SPK для торцов пачек ОСП

Назначение и функциональные возможности окрасочного комплекса

Промышленная линия окраски SPK разработана для автоматизированного нанесения водно-дисперсионных лакокрасочных материалов на торцевые грани сформированных пачек ориентированно-стружечных плит (ОСП/OSB).

Конструкция комплекса поддерживает два режима работы:

• Автоматический: нанесение ЛКМ выполняется с помощью манипулятора в роботизированной ячейке.

• Ручной: проведение окрасочных работ оператором-маляром при необходимости.

Технологические особенности и вентиляция камеры

Внутреннее пространство камеры оснащено эффективной системой подготовки воздуха. В зону покраски подается подогретый и очищенный воздушный поток, движущийся по диагонали относительно длины корпуса.

Для улавливания окрасочного тумана применяется сухой метод фильтрации, что гарантирует идеальную подготовку микроклимата и максимально высокое качество адгезии лакокрасочного покрытия.

Состав и комплектация автоматической линии SPK

В состав поставляемого технологического комплекса входят:

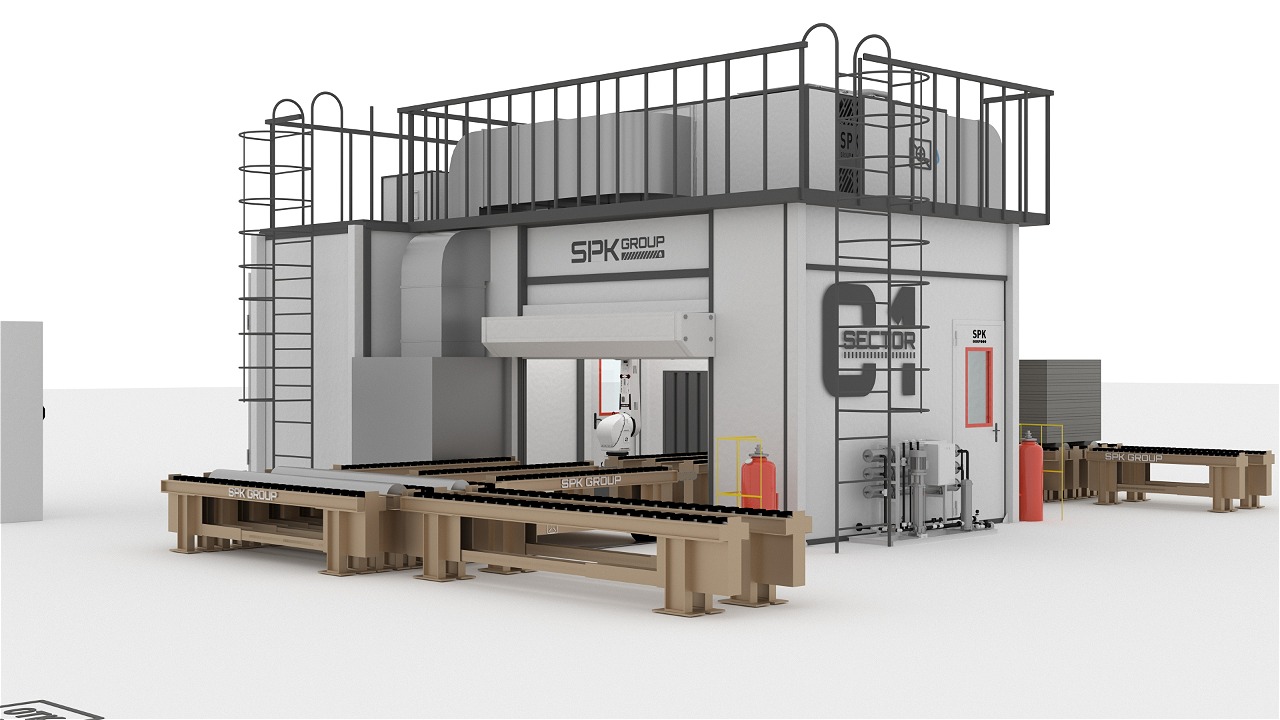

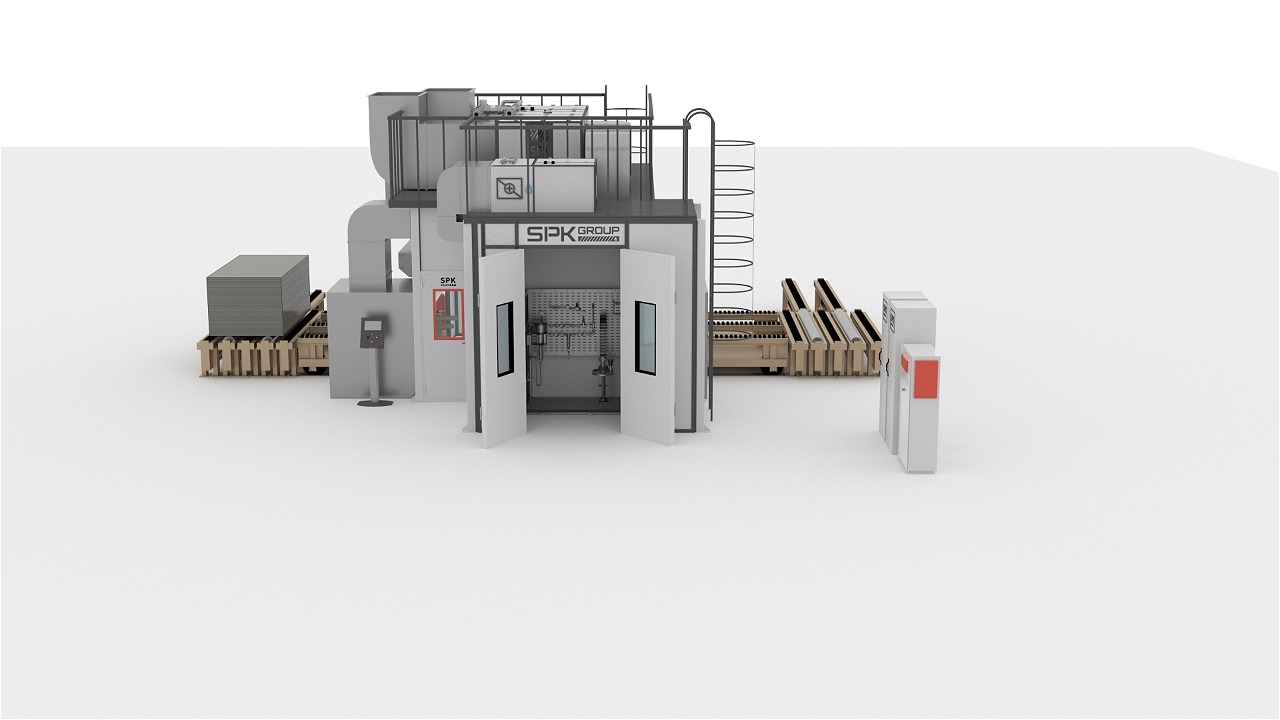

1. Камера нанесения покрытия

Окрасочная камера модели SPK-SB-4.5.2, укомплектованная специализированным технологическим помещением для размещения вспомогательных узлов и агрегатов.

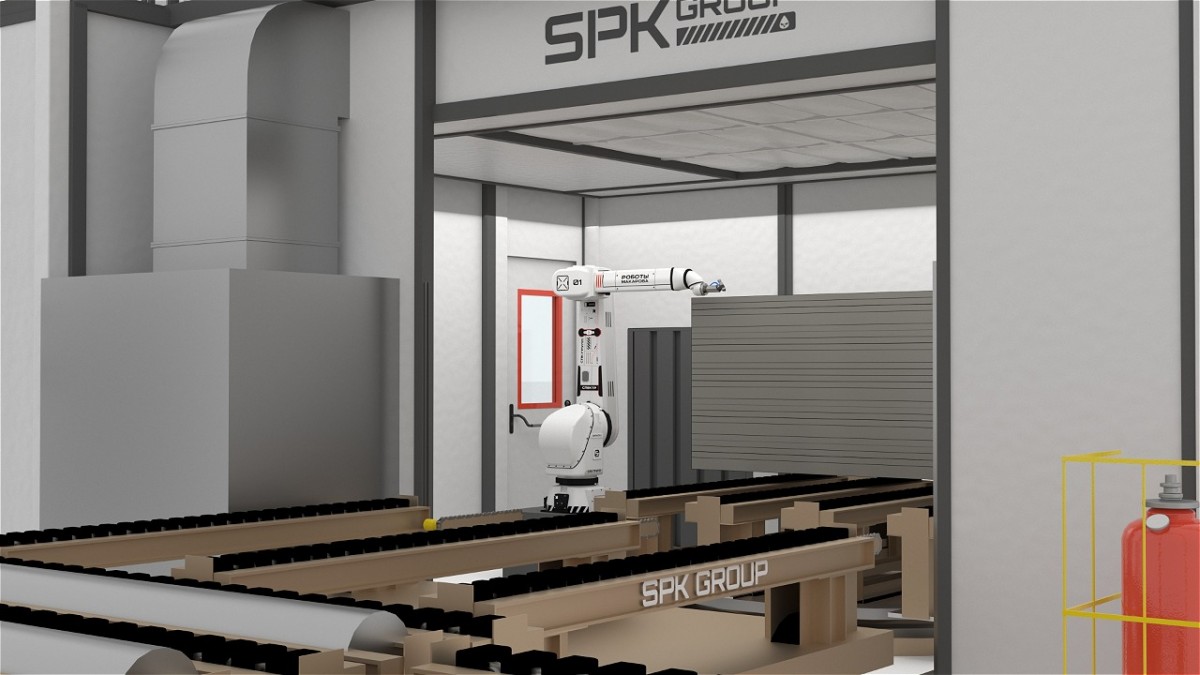

2. Роботизированный модуль

Автоматизированная ячейка SPK RC, функционирующая на базе промышленного манипулятора Qjar во взрывозащищенном исполнении.

3. Оборудование для подачи ЛКМ

Система подготовки, транспортировки и распыления краски высокого давления на базе агрегатов Graco (адаптирована под автоматический и manual-режимы).

4. Внутрицеховая транспортная система

Напольный конвейер цепного типа, обеспечивающий перемещение тяжелых грузов по линии.

5. Автоматизация и управление

Интегрированная система управления (АСУ ТП) всеми технологическими процессами и оборудованием.

Технические характеристики и требования к эксплуатации
