Оборудование и оснащение окрасочной камеры
1. Крыша камеры
Комплект — 1 шт.
2. Ограждающие элементы камеры
Выполнены из сэндвич-панелей с минераловатным утеплителем, толщина — 80 мм.
Комплект — 1 шт.
3. Система освещения
Взрывозащищённое основное и аварийное освещение.
Освещённость в каждой секции — 750–1000 лк.
Комплект — 2 шт.
4. Внешние ворота
ПВХ-ворота с электроприводом.
Размер проёма — 4000×5000 мм.
Комплект — 2 шт.
5. Межсекционные ворота
ПВХ-ворота с приводом, разделяющие секции.
Размер проёма — 4000×7000 мм.
Комплект — 1 шт.
6. Сервисные двери с окнами
Размер — 800×2000 мм.
Дверь в секцию с роботом оснащена замком безопасности и датчиками, останавливающими процесс окраски и работу робота при открытии.
Комплект — 3 шт.
7. Приточная фильтрация воздуха
Класс фильтрации — М5.
Комплект — 2 шт.
8. Вытяжная фильтрация воздуха
Вытяжка организована через боковые короба.
В составе:
- Боковые сервисные решётки — 2 комплекта
- Рулонные фильтры из стекловолокна, класс G3 — 2 комплекта
Комплект — 2 шт.
9. Приточно-вытяжная вентиляция SPK-VU-41
Монтаж оборудования — на крыше камеры.
- Искробезопасные рабочие колёса
- Взрывозащищённые электродвигатели
- Вертикальный воздухообмен (сверху вниз, в обе боковые стены)
- Фильтры G4 перед каждым вентилятором
- Забор и выброс воздуха — с улицы
- Внутренние воздуховоды входят в поставку, внешние — зона ответственности заказчика
- Мощность вентилятора — 22 кВт (всего 88 кВт)
- Давление — 1000 Па
- Производительность — 41 000 м³/ч на установку (всего 82 000 м³/ч)
- Кратность воздухообмена — более 120 раз/ч в каждой секции
- Частотное регулирование
- Нагрев воздуха — природный газ
- Теплообменник из нержавеющей стали, мощность — 390 кВт
- Газовая горелка с плавной регулировкой, мультиблок
- Пластинчатый рекуператор, мощность — около 390 кВт
Комплект — 2 шт.
10. Отсечные клапаны
Комплект — 4 шт.
11. Газоанализаторы НКПР
Комплект — 1 шт.
12. Автоматическая система пожаротушения и сигнализации
Комплект — 1 шт.
13. Точки подключения сжатого воздуха
На 2 рабочих поста, с фильтрацией.
Комплект — 2 шт.
14. Щит управления, пульт и автоматика
Комплект — 1 шт.
Характеристики камеры

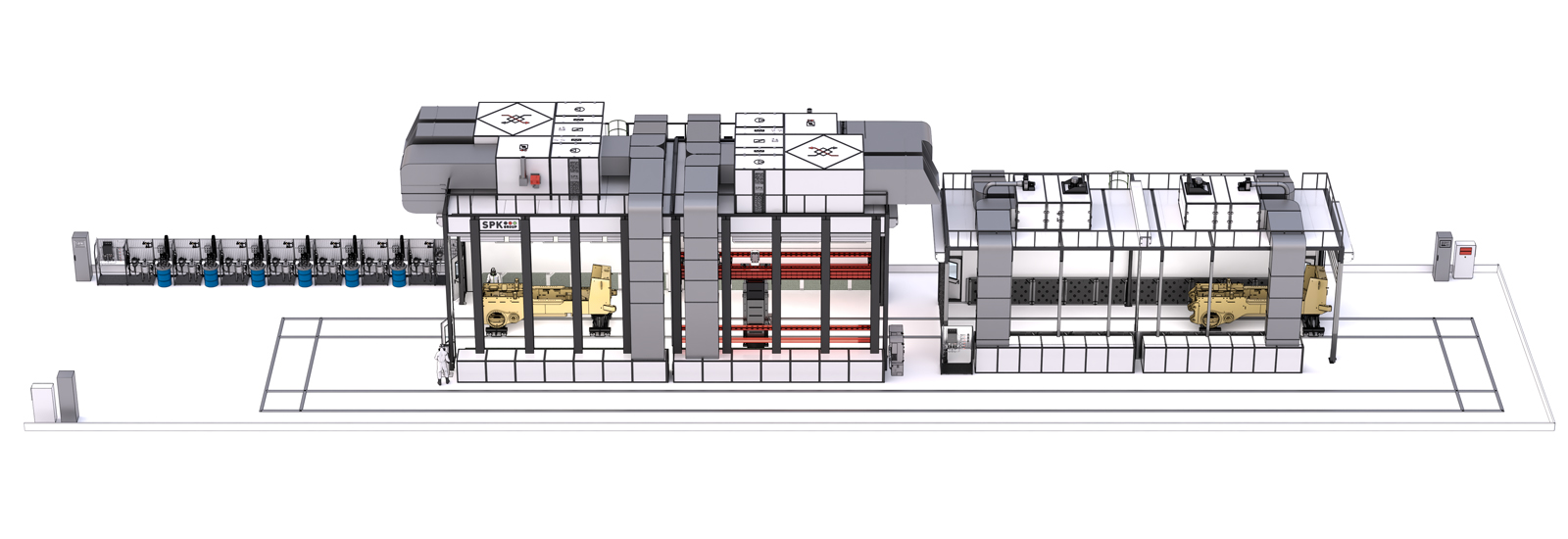

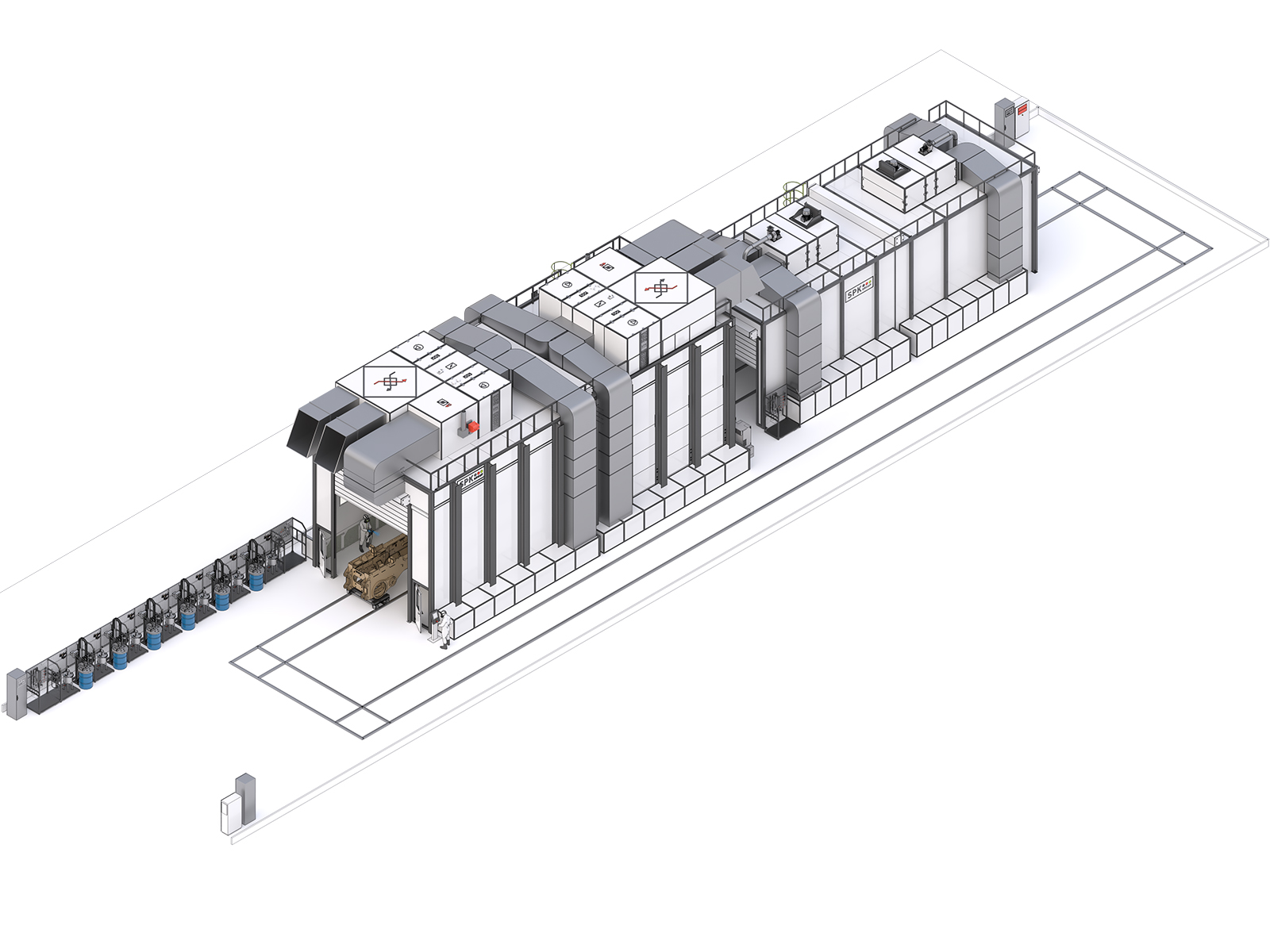

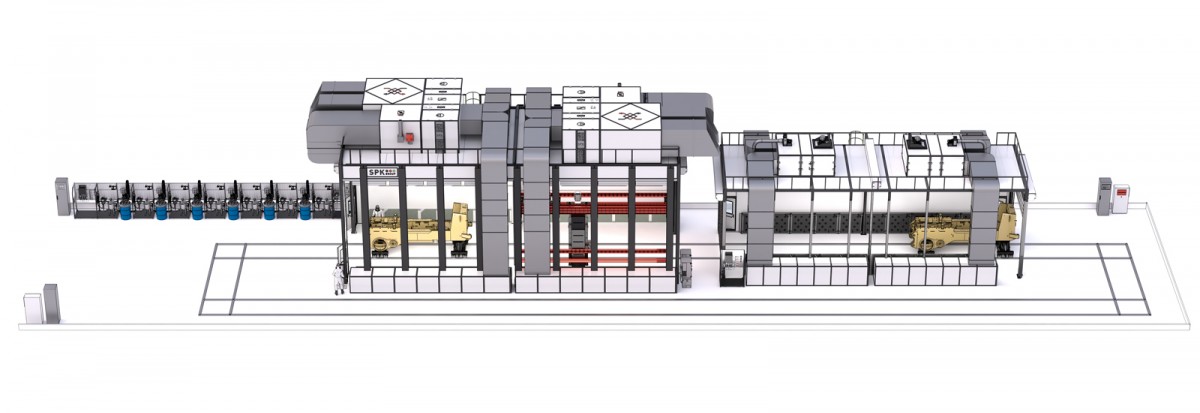

- Двухсекционная проходная камера, исполнение — УХЛ4.

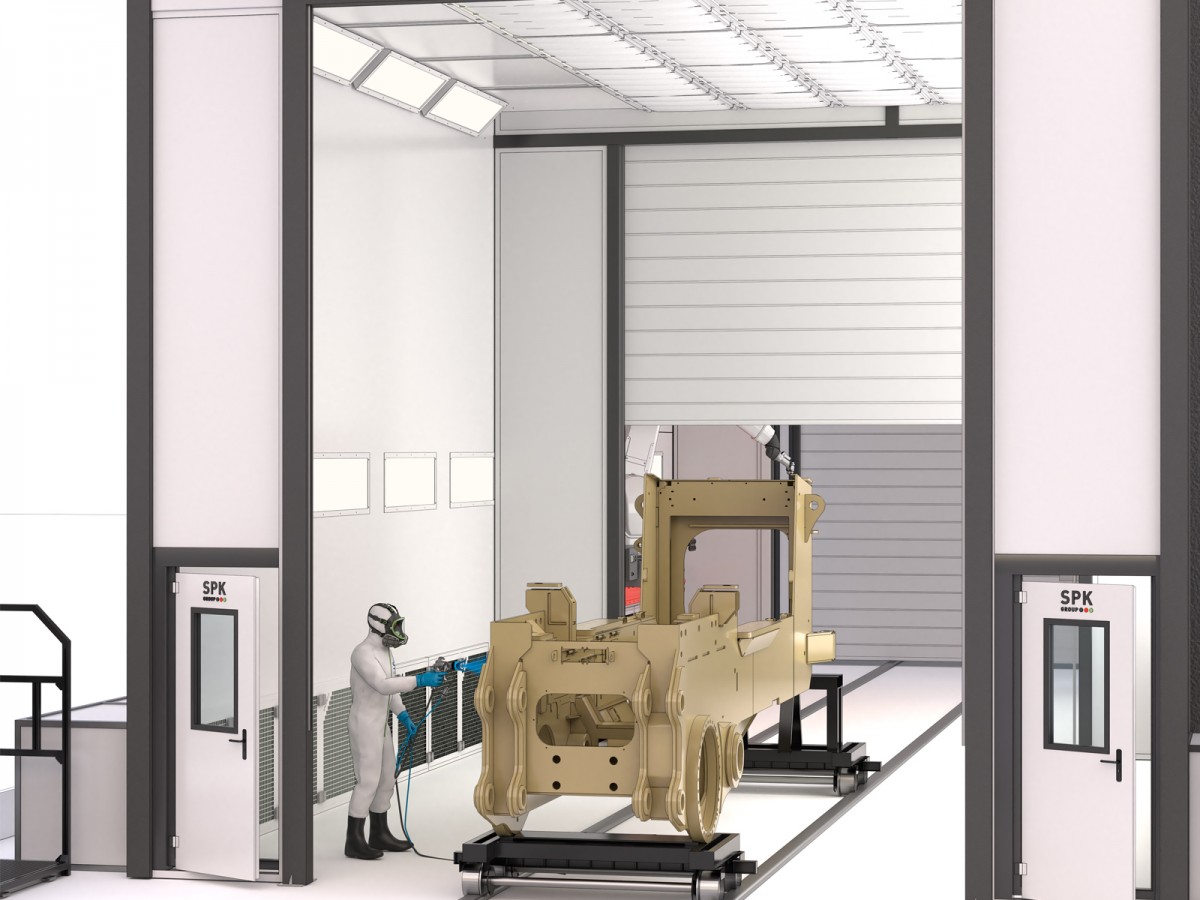

- Первая секция — ручная окраска и подкраска труднодоступных зон.
- Вторая секция — автоматизированная окраска с применением робота.
- Внутренние размеры (Д×Ш×В): 17 000 × 6 000 × 6 000 мм.

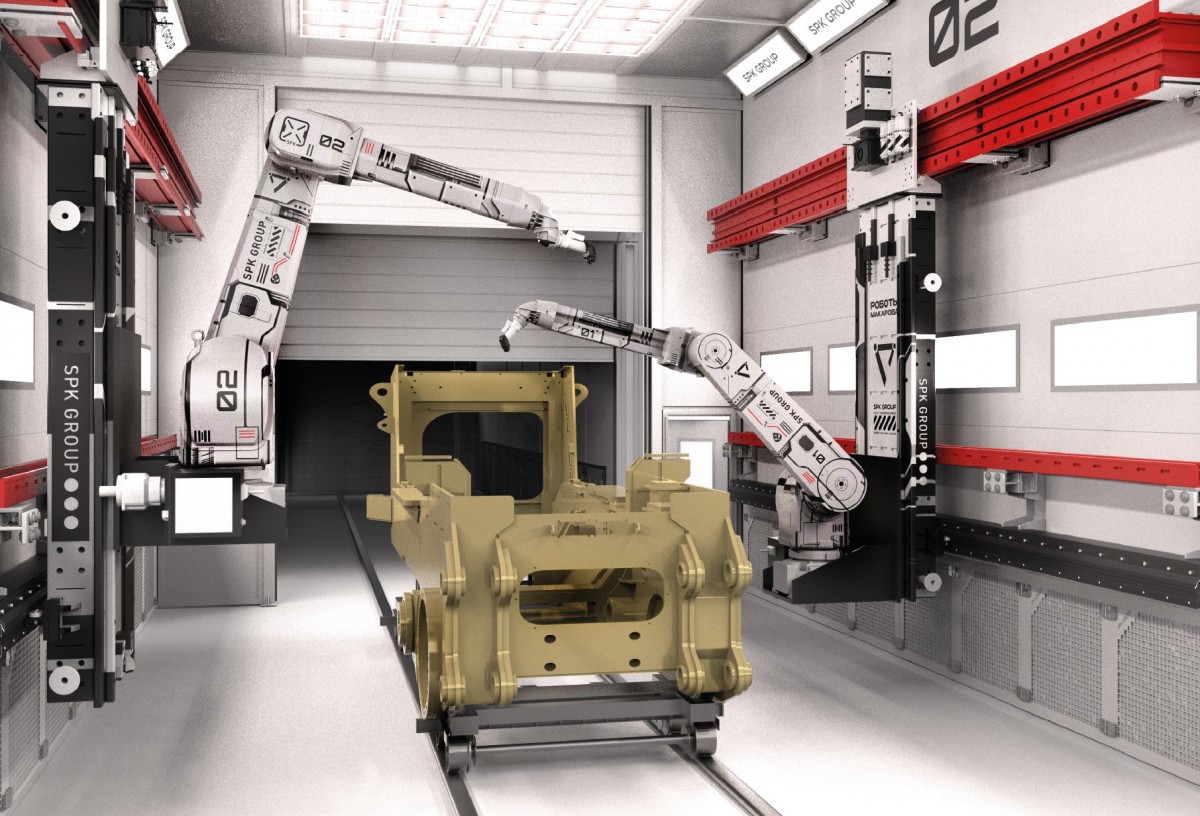

Роботизированная окрасочная ячейка
1. Окрасочный робот Fanuc P250iB
- Сертификация ATEX
- Монтаж на стене, на линейной направляющей, крепление к металлокаркасу
- 8 управляемых осей (6 осей робота + 2 линейные)
- Точность — 0,2 мм
- Максимальная нагрузка — 15 кг
- Дальность — 2800 мм
Комплект — 2 шт.
2. Контроллер R30iB Plus
Комплект — 1 шт.
3. Пульт iPendant
Комплект — 1 шт.
4. Кабели подключения
Комплект — 1 шт.
5. Комплект для монтажа окрасочного оборудования на роботе
Комплект — 1 шт.
6. Защитный чехол для Fanuc P250
Комплект — 1 шт.
7. Двигатель для линейного перемещения робота (с кабелями)
Комплект — 2 шт.
8. Линейные направляющие для перемещения робота
Включает:
- Механический модуль оси Х (перемещение вдоль камеры) — 1 комплект
- Механический модуль оси Z (перемещение по высоте) с угловой кареткой — 1 комплект
- Энергоцепи закрытого типа для осей Х и Z — по 1 комплекту
- Комплект для крепления направляющих и энергоцепей к металлокаркасу — 1 комплект
Поставка — Заказчик.
9. Система технического зрения для идентификации изделий
Комплект — 1 шт.
10. Средства удалённого программирования роботов
Установка ПО Roboguide на ПК заказчика, обучение работе с программой.
Комплект — 1 шт.
Оборудование для подготовки, подачи, смешивания и нанесения ЛКМ
Установка в цехе заказчика.
SPK GROUP может предложить поставку краскоприготовительных отделений (внутреннего и наружного исполнения) для размещения насосного оборудования (см. раздел «ОПЦИЯ: Краскоприготовительное отделение»).
Система подачи компонента «А» (2К ЛКМ)
Для подачи полуфабрикатов (базы) грунт-эмали ЯрЛИ HS 1431 (ral 1028, ral 7015, ral 9006), грунта ЯрЛИ 0293Т, эмали ЯрЛИсоат 1449 МО (ral 6014, ral 9005).
- Рабочая ёмкость из нержавеющей стали, 150 л, с пневмомешалкой — 1 шт.
- Подготовительная система: пневмоподъёмник с крышкой, пневмомешалкой и диафрагменным насосом Binks для бочек 200 л — 1 шт.
- Пневматический насос высокого давления Binks 42:1 для подачи ЛКМ — 1 шт.
- Ультразвуковой датчик уровня ЛКМ — 1 шт.
- Фильтр для ЛКМ — 2 шт.
- Манометр 0–250 бар — 2 шт.
- Трубопровод из нержавеющей стали — 1 шт.
- Комплект гидрошлангов, переходников и арматуры — 1 шт.
- Комплект пневмокомпонентов — 1 шт.
- Комплект электрокомпонентов для подключения к ПЛК — 1 шт.
- Монтажная рама с поддоном — 1 шт.
- Заземление — 1 шт.
Система подачи отвердителя (2К ЛКМ)
Общий отвердитель для всех ЛКМ.
- Герметичная ёмкость из нержавеющей стали, 80 л, с силикагелевым фильтром — 1 шт.
- Пневматический насос высокого давления Binks 36:1 — 1 шт.
- Диафрагменный насос Binks для заполнения ёмкости — 1 шт.
- Фильтр — 2 шт.
- Манометр 0–250 бар — 2 шт.
- Трубопровод из нержавеющей стали — 1 шт.
- Комплект гидрошлангов, переходников и арматуры — 1 шт.
- Комплект пневмокомпонентов — 1 шт.
- Комплект электрокомпонентов для подключения к ПЛК — 1 шт.
- Монтажная рама с поддоном — 1 шт.
- Заземление — 1 шт.
Система подачи растворителя
Общий растворитель/разбавитель для всех ЛКМ.
- Пневматический насос высокого давления Binks 12:1 — 1 шт.
- Фильтр — 1 шт.
- Манометр 0–250 бар — 2 шт.
