Автоматизированная линия окраски деревянной тары и погонажных изделий SPK

Вводная информация о проекте:

Отрасль: деревообработка, производство промышленной и специализированной деревянной тары.
Проектировщик и изготовитель: инжиниринговая компания SPK GROUP.
Назначение линии: автоматическое и ручное нанесение жидких органорастворимых ЛКМ на собранные изделия с фурнитурой, последующая сушка и транспортировка.

Задачи проекта и специфика технологического процесса

Перед инженерным департаментом стояла задача спроектировать энергоэффективный малярно-сушильный комплекс непрерывного цикла для нанесения защитных покрытий на деревянную тару и длинномерные изделия (габариты до 2000×300×300 мм, масса до 20 кг).

Ключевые технологические вызовы:

Размещение в неотапливаемом складе/ангаре: комплекс должен стабильно функционировать при экстремальных зимних температурах до −35...−36 °C.
Окраска изделий сложной формы: деревянная тара подается в собранном виде со смонтированной фурнитурой (замки, петли, ручки), что требует равномерного покрытия без подтеков и сухих зон.
Безопасность и энергоэффективность: класс взрывопожароопасности категории А из-за испарения органических растворителей потребовал применения полного комплекса Ex-защиты, автоматического контроля НКПР и раздельной сухой фильтрации.

Архитектура и состав технологического комплекса

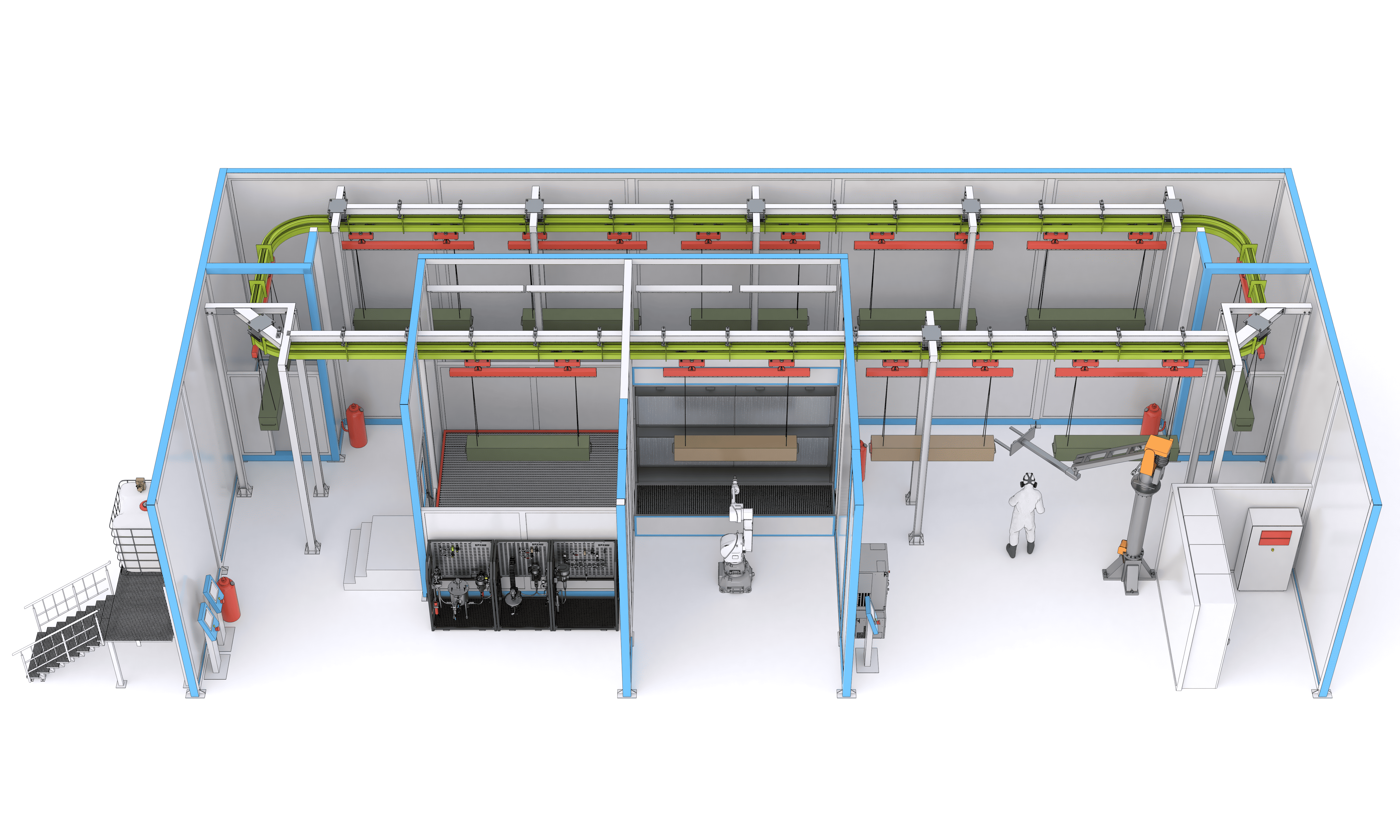

Линия спроектирована по модульному принципу и объединяет зоны подготовки, автоматизированной и ручной окраски, конвективной сушки и грузонесущей транспортной системы.

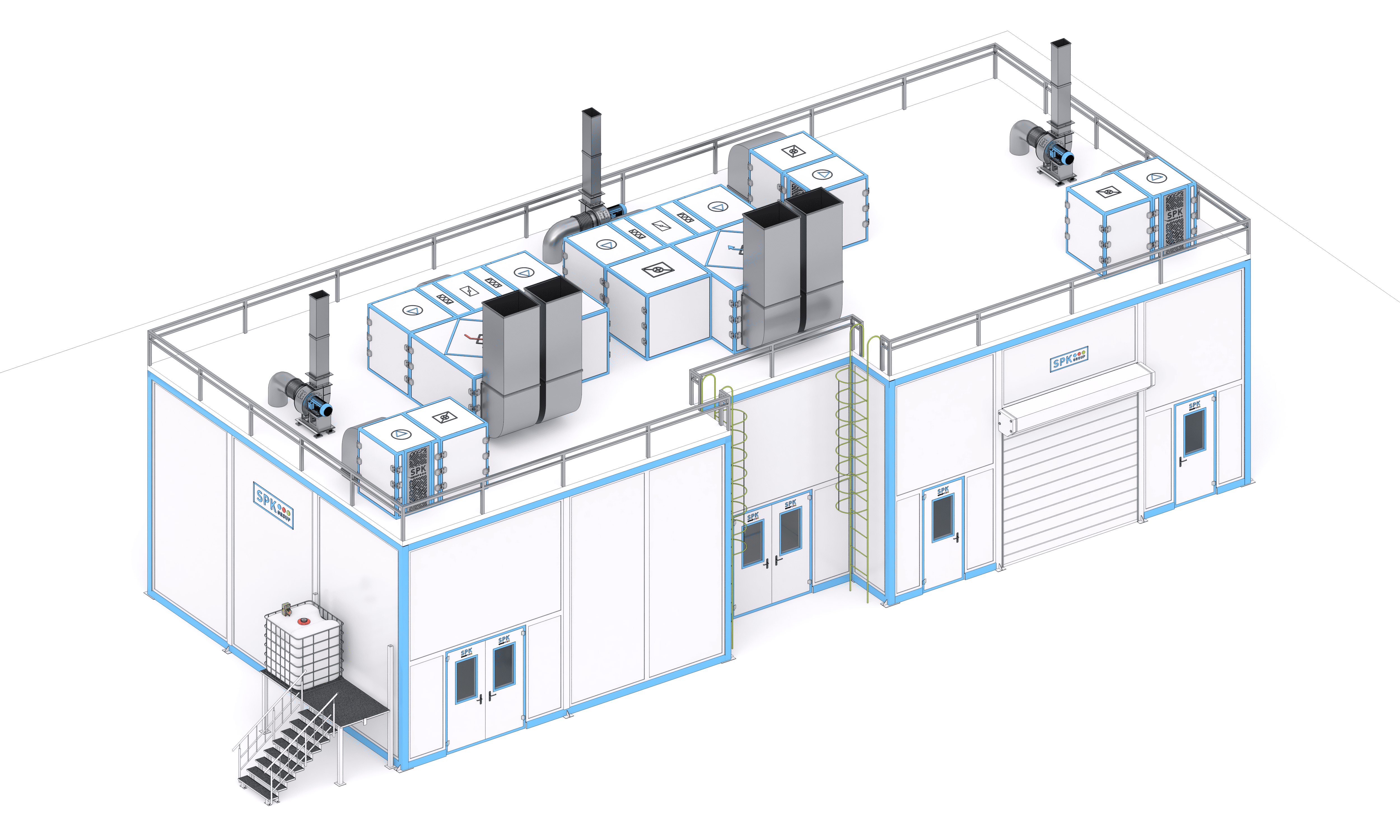

1. Камера подготовки и микроклимата SPK-PB-17.8.4

Выполняет роль общего технологического здания-модуля размером 17,5×7,5×3,8 м. В ней поддерживается постоянная температура рабочей среды (+20 °C), исключающая температурные колебания и деградацию вязкости ЛКМ перед нанесением. Модуль оснащен собственной циркуляционной вентиляционной системой SPK-VU-2 с дизельным теплогенератором мощностью 70 кВт.

2. Камера роботизированной окраски SPK-SB-3.4.4

Проходная кабина (3,4×4,1×3,8 м), оснащенная:

Взрывозащищенным промышленным 6-осевым роботом Qjar QJR6-2700P (ExdpxIIBT4Gb, IP65, радиус досягаемости 2701 мм, точность позиционирования 0,5 мм). Манипулятор защищен антистатическим полимерным чехлом и наносит органорастворимые ЛКМ без участия человека.
Безвоздушной системой распыления Graco (США): модуль автоматической подачи ЛКМ и растворителя, пневматические насосы высокого давления, мембранные насосы и емкости с ультразвуковыми датчиками уровня и пневмомиксерами.
Сухой многоступенчатой системой фильтрации: лабиринтные картонные фильтры G2, стекловолоконные фильтры Paint-Stop G3 и карманные фильтры тонкой очистки G4 исключают необходимость строительства мокрых очистных сооружений.
Приточно-вытяжным агрегатом SPK-VU-10 (дизельный нагрев 100 кВт): обеспечивает кратность воздухообмена до 188 раз/час и равномерную диагональную продувку сверху-вниз.
3. Камера ручной докраски SPK-SB-3.4.4

Аналогичный по габаритам пост с ручным безвоздушным оборудованием Graco. Позволяет работать в совмещенном режиме для контроля сложных узлов тары, смены цвета или нанесения спецсоставов.

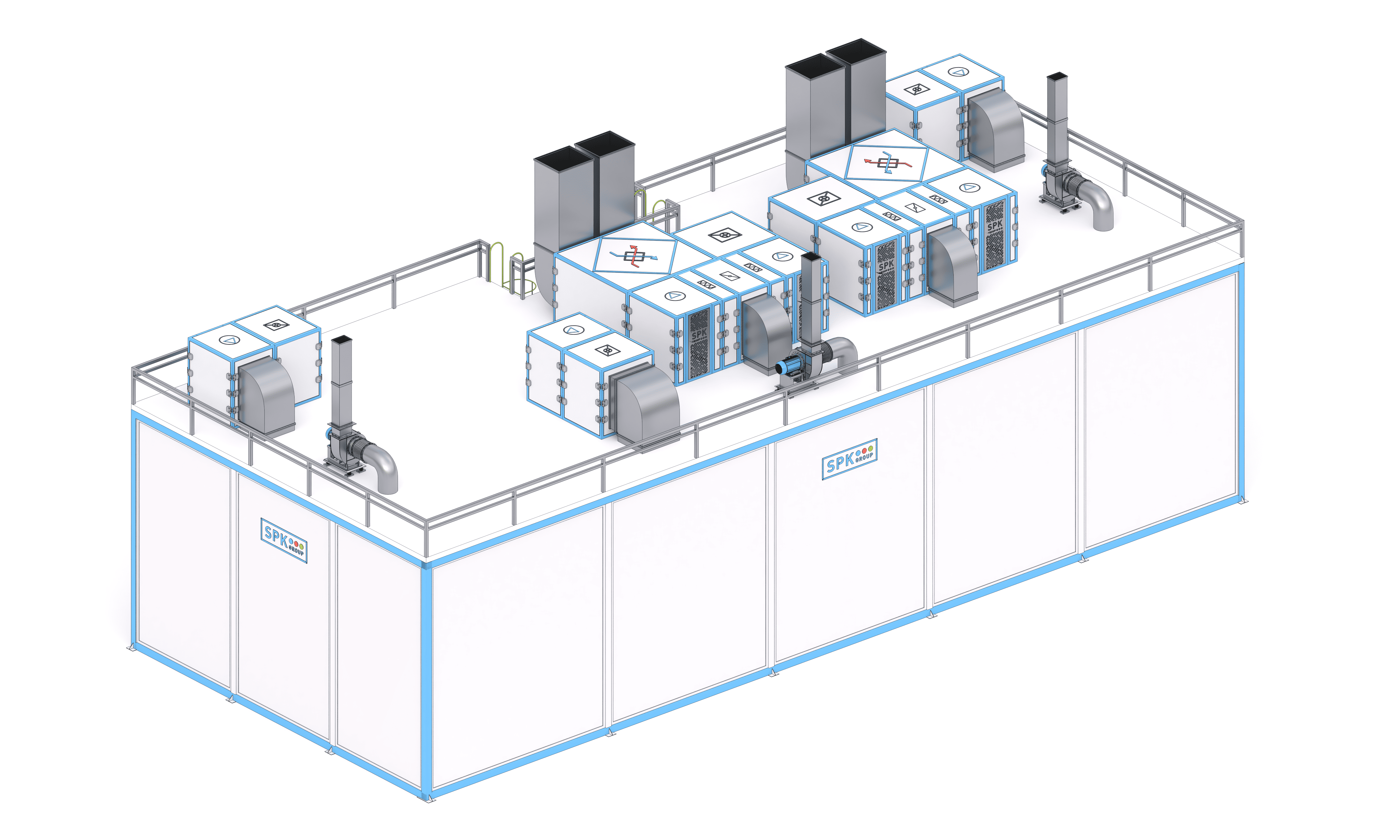

4. Проходная сушильная камера SPK-CB-20.2.3

Длина термокамеры составляет 20 метров. Температурный режим сушки регулируется до +60 °C. Камера оснащена циркуляционной вентиляционной установкой SPK-VU-18 (производительность 18 000 м³/ч, дизельная горелка 100 кВт) с 10-процентным постоянным обновлением объема для исключения накопления опасных концентраций ЛВЖ.

5. Транспортная система и облегчение труда

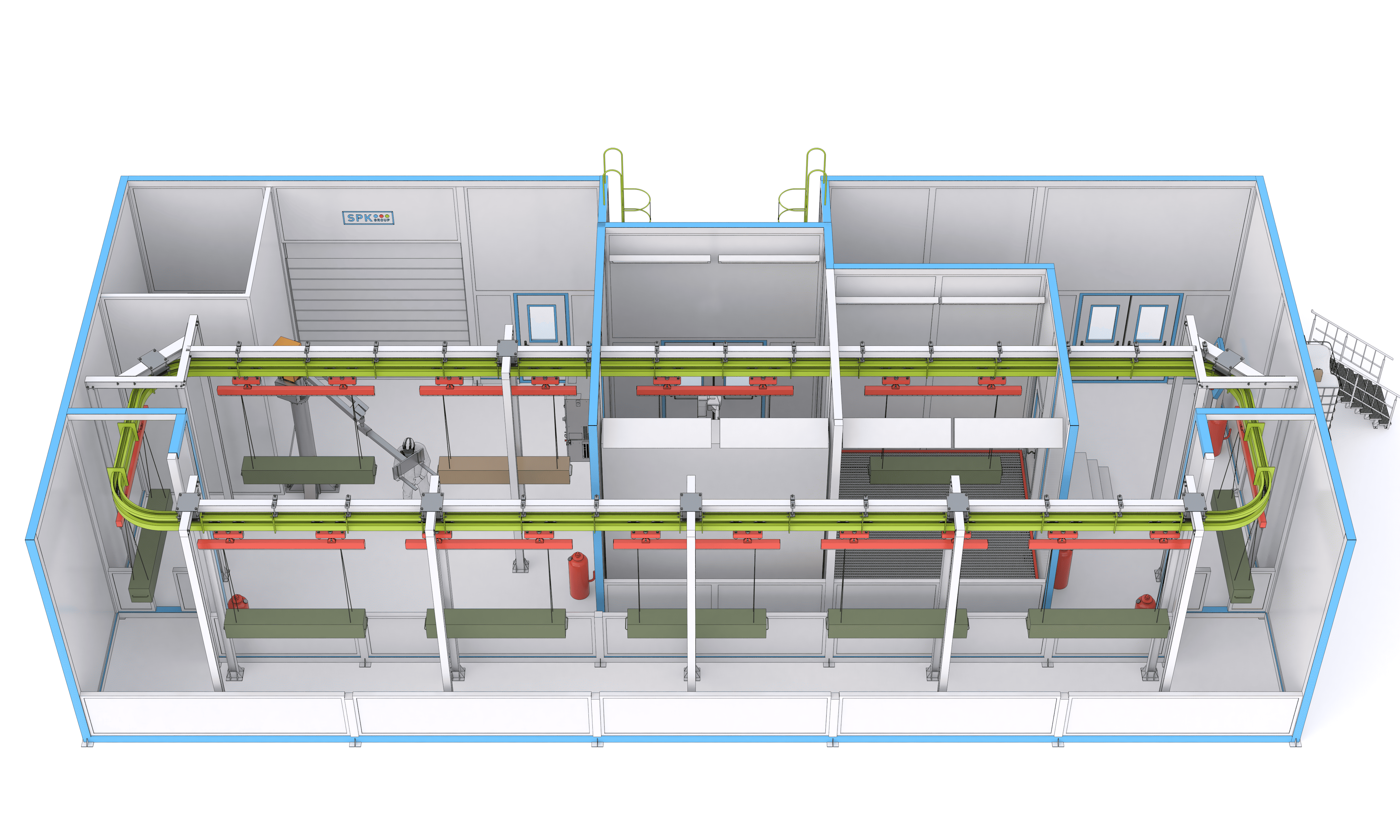

Подвесной грузонесущий тактовый конвейер SPK-CS: замкнутая карданная цепная трасса протяженностью 35 м с 18 несущими траверсами. Такт работы — 6 минут (производительность: 10 изделий/час).
Пневматический манипулятор-пантограф: механизм с параллельной кинематикой для загрузки и разгрузки конвейера силами одного оператора без физических перегрузок.

Автоматизация, взрывозащита (Ex) и безопасность

Комплекс спроектирован с учетом требований работы с ЛВЖ и категорий взрывопожарной опасности:

Система управления на базе ПЛК с HMI-панелью 12": единый диспетчерский пункт отображает состояние робота, конвейера, контуров подачи ЛКМ и вентиляции, журнал аварийных событий и рецептуры окраски.
Газоанализаторы НКПР: непрерывный оптический контроль довзрывоопасных концентраций паров растворителя в приямках и вытяжных воздуховодах с автоматическим переводом вытяжки на 100% прямоток и отсечкой подачи воздуха к краскопультам.
Адресная система порошкового пожаротушения (АУПТ): построена на компонентах «Болид» (С2000-АСПТ, «Сириус», извещатели пламени «Пульсар», модули «Буран-50 КД-В») во взрывозащищенном исполнении.

Результаты внедрения автоматизированного комплекса

Показатель	До автоматизации (ручной труд)	Результат на линии SPK GROUP
Расход ЛКМ	Базовый	Снижение расхода до 50% благодаря точной траектории робота
Однородность покрытия	Зависит от квалификации маляра	100% стабильная толщина сухой пленки без подтеков
Производительность	1–3 изделия/час	Стабильные 10 готовых изделий в час по такту конвейера
Условия труда	Высокая вредность для персонала	Человек выведен из зоны распыления ЛКМ
Работа при низких температурах	Ограничена теплым цехом	Непрерывная работа в холодном складе при морозах до −35 °C
