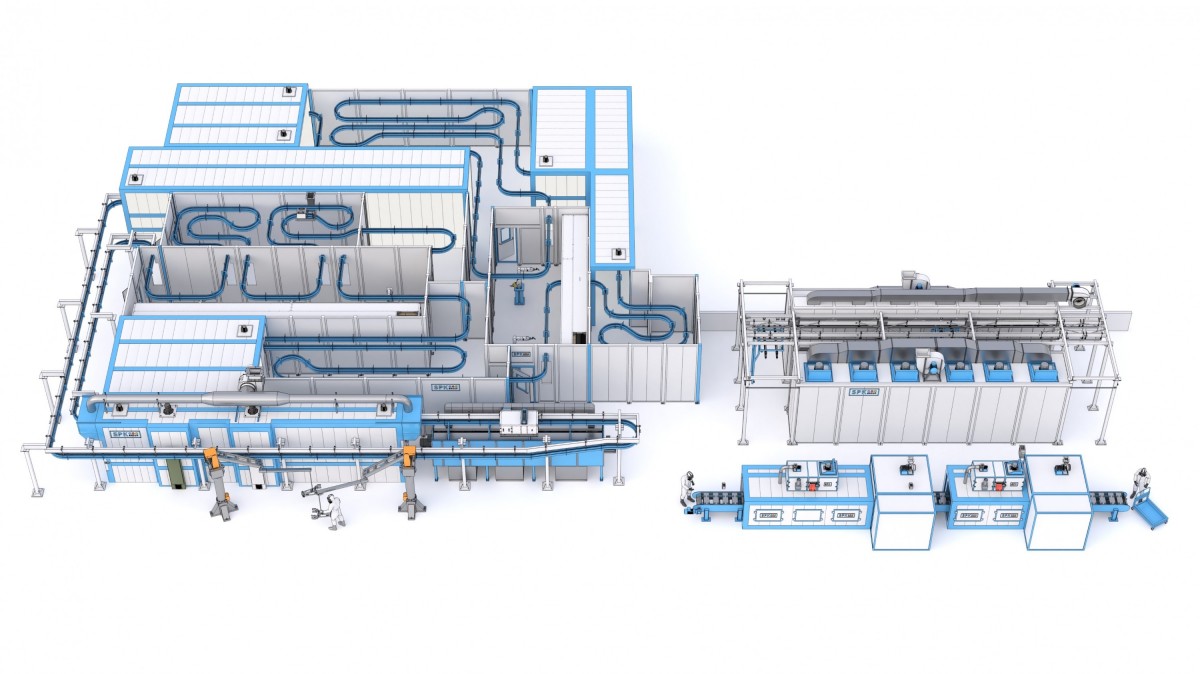

Автоматизированная конвейерная линия промышленной окраски SPK

Инжиниринговая компания СПК ГРУПП проектирует, производит и внедряет высокопроизводительные конвейерные покрасочные комплексы полного технологического цикла. Линии разработаны для серийной защитной и декоративной обработки узлов, металлоконструкций и деталей в машиностроении.

Оборудование рассчитано на работу с техникой специального назначения:

• строительной техники;
• дорожной техники;
• транспортной техники;
• сельскохозяйственной техники;
• коммунальной техники.

Технологические направления окрасочного комплекса

Комплекс объединяет три независимых технологических потока, адаптированных под геометрию и требования к защитным покрытиям различных узлов:

• Поток окраски наружных поверхностей: непрерывный цикл с трехстадийной химической подготовкой, роботизированным послойным нанесением ЛКМ (до 4 слоев) и высокотемпературной сушкой.
• Поток обработки внутренних полостей: специализированный тактовый участок для обезжиривания, сушки и прецизионного лакирования.
• Поток окраски мелкосерийных и малогабаритных деталей: гибкая ветка с буферными накопителями для непрерывной окраски и сушки широкой номенклатуры изделий.

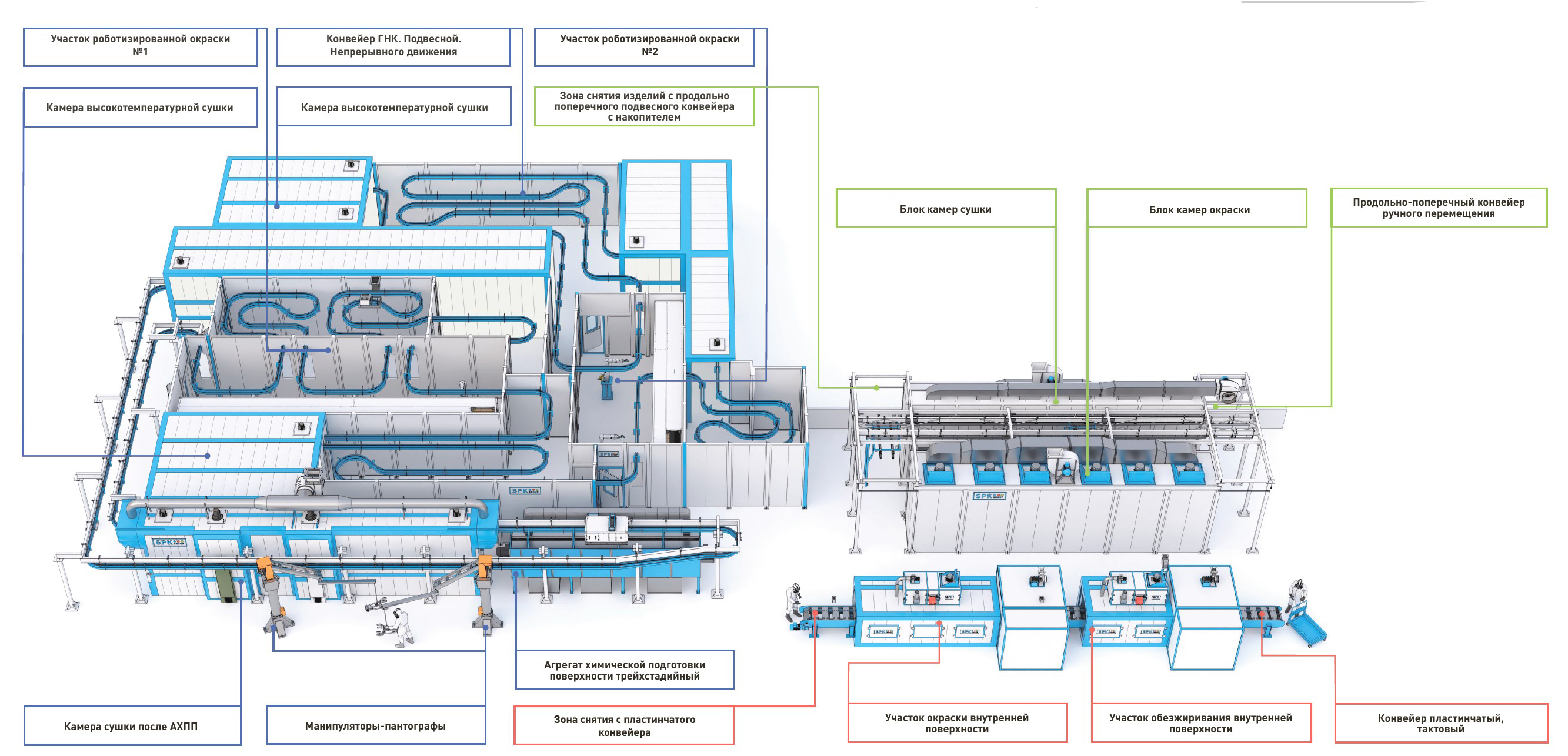

Состав производственных участков

1. Линия окраски наружной поверхности (подвесной конвейер ГНК непрерывного движения)

• Участок загрузки деталей: подача заготовок на подвесную транспортную систему.
• Агрегат химической подготовки поверхности (АХПП): трехстадийная струйная обработка — аморфное фосфатирование/обезжиривание, промывка технической водой и финишное ополаскивание деминерализованной водой.
• Камера сушки влаги после АХПП и зона остывания: полное удаление влаги перед окраской.
• Участки роботизированной окраски №1 и №2: манипуляторы-пантографы и роботы для равномерного нанесения 1-го, 2-го, 3-го и 4-го слоев ЛКМ с промежуточной естественной сушкой и постом технологических операций (завинчивание заглушек).
• Камеры высокотемпературной сушки: ускоренная полимеризация и сушка защитных покрытий с зонами охлаждения изделий.
• Зона съема: выгрузка готовых деталей с конвейера.

2. Линия окраски внутренней поверхности (пластинчатый тактовый конвейер)

• Станция загрузки изделий на пластинчатый конвейер.
• Камера струйного обезжиривания.
• Камера предварительной сушки.
• Камера автоматического нанесения лака.
• Финишная камера сушки и зона съема готовых изделий.

3. Линия окраски мелких изделий (продольно-поперечный подвесной конвейер с накопителем)

• Зона загрузки деталей на подвесную систему ручного и автоматического перемещения.
• Блок камер нанесения ЛКМ.
• Блок камер высокотемпературной сушки.
• Зона накопления и съема готовой продукции.

Инженерные решения СПК ГРУПП для промышленной окраски

Внедрение конвейерных систем СПК ГРУПП обеспечивает предприятию:

• Снижение трудоемкости и расхода ЛКМ: роботизированные комплексы и манипуляторы исключают человеческий фактор и оптимизируют толщину сухого слоя.
• Высокую антикоррозионную стойкость: химическая подготовка (фосфатирование + деминерализованная промывка) обеспечивает максимальную адгезию защитного слоя.
• Энергоэффективность: продуманная рециркуляция и рекуперация тепла в сушильных модулях.
• Адаптивную компоновку: интеграция конвейерных систем различных типов (ГНК, напольные, пластинчатые, P&F) в существующие цеховые пространства заказчика.

Проектирование и поставка конвейерных линий под ключ

СПК ГРУПП реализует полный инжиниринговый цикл:

1. Анализ номенклатуры и разработка технического задания под заданный такт выпуска.
2. Комплексное проектирование (ТХ, АР, КМ, ОВ, ЭОМ, АСУ ТП).
3. Производство дробеструйных, окрасочных и сушильных камер уличного и цехового исполнения.
4. Монтаж конвейеров, пусконаладочные работы, программирование роботов и обучение персонала.
5. Гарантийное и сервисное сопровождение оборудования.
