Складная окрасочно-сушильная камера SPK-SCB(Fd)-20.6.5: техническое описание и эксплуатационные характеристики
1. Назначение и общая концепция
SPK-SCB(Fd)-20.6.5 — это тупиковый технологический комплекс мобильно-каркасного типа, разработанный для финишной обработки крупногабаритных узлов, деталей и металлоконструкций. Комплекс позволяет реализовать полный цикл подготовки и окраски изделий в рамках одного рабочего пространства:
- Подготовительный этап: обезжиривание поверхностей, протирка, удаление пыли и загрязнений.
- Основной этап: нанесение декоративных, защитных и специальных лакокрасочных материалов (ЛКМ).
- Завершающий этап: термическая сушка и полимеризация нанесенных покрытий.
Основная задача комплекса — локализация малярных работ. За счет герметичной ПВХ-оболочки камера надежно защищает остальное цеховое пространство от распространения окрасочного тумана, дисперсного опыла и паров легковоспламеняющихся жидкостей (ЛВЖ).
2. Конструктивные особенности и габариты

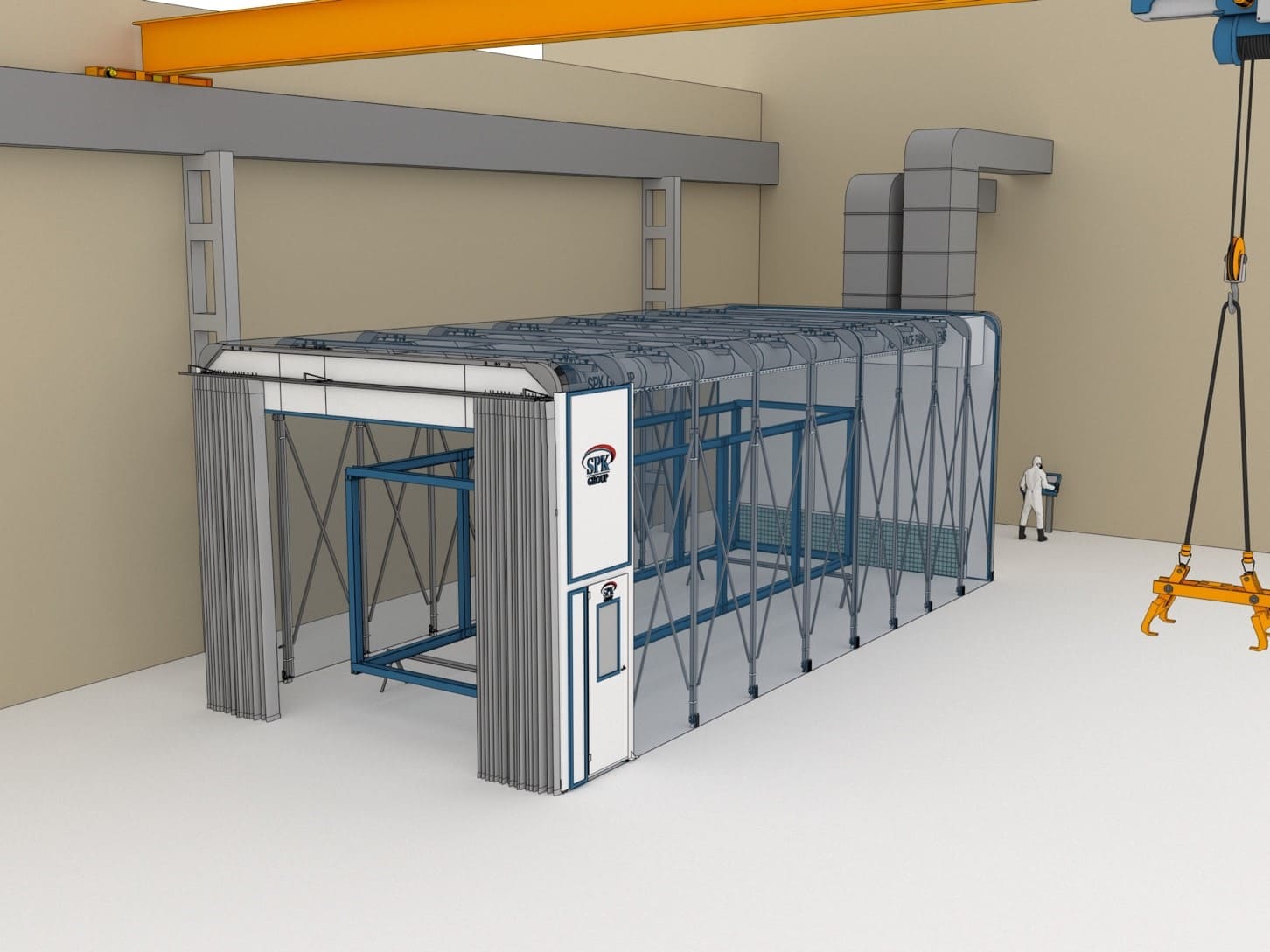

Основой камеры служит трансформируемый (пантографный) металлический каркас, обтянутый износостойкой специализированной ПВХ-пленкой. Оборудование предназначено для напольной стационарной установки внутри отапливаемых производственных помещений (климатическое исполнение УХЛ 4 по ГОСТ).
Складывание и развертывание секций осуществляется персоналом вручную. Благодаря этому площадь, занимаемая камерой во время простоя, сокращается более чем в два раза.
Геометрические параметры комплекса
| Состояние комплекса (без учета вентагрегата) | Длина (мм) | Ширина (мм) | Высота (мм) |
| Разложенное (рабочее) положение | 20 000 | 5 500 | 5 000 |
| Собранное (компактное) состояние | 8 500 – 9 000* | 5 500* | 5 000* |
* Примечание: Габариты в сложенном виде могут незначительно корректироваться в зависимости от специфики монтажа шторных и рамных узлов.
3. Внутрицеховая логистика и загрузка
Процесс перемещения и позиционирования обрабатываемых объектов организуется силами и средствами Заказчика по следующему алгоритму:
-

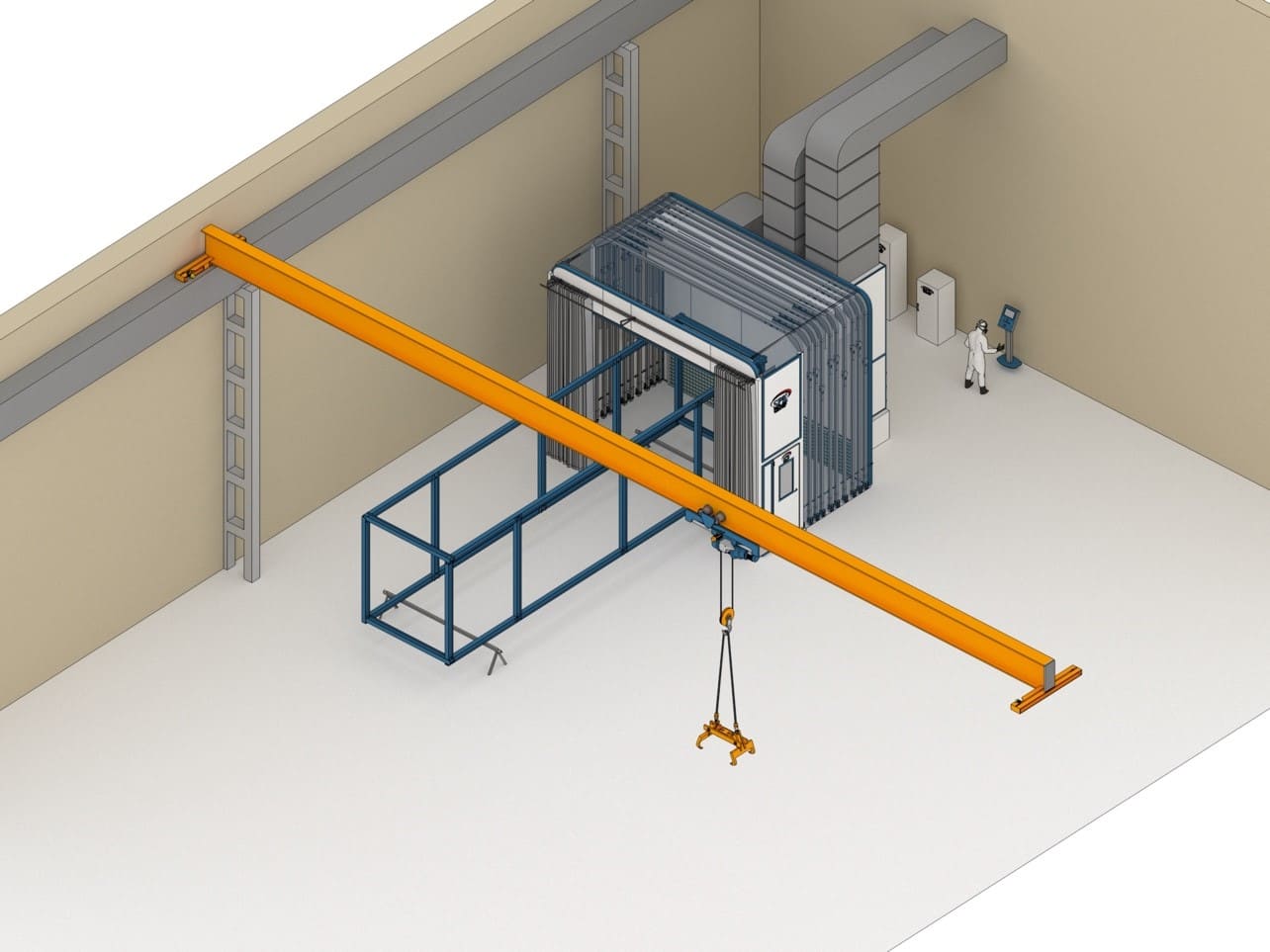

Подача изделий: Крупногабаритные детали доставляются на малярный участок (территория цеха, где раскладывается тент) с помощью внутрицеховых крановых систем или механизированных технологических тележек.
-
Фиксация: Изделия устанавливаются на специальные опорные стапели или подставки (оснастка, тележки и подъемные механизмы не входят в базовый комплект поставки).
-

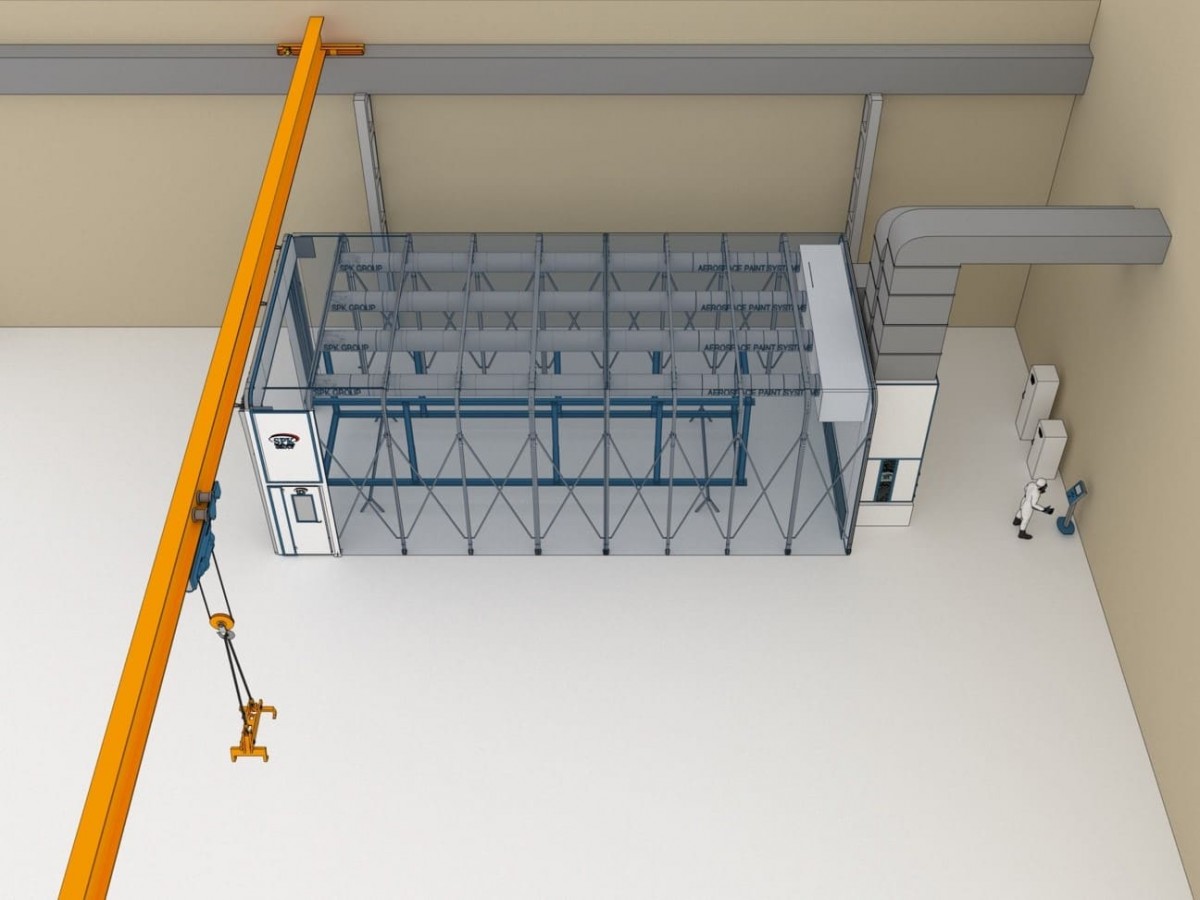

Изоляция зоны: После окончательного позиционирования груза персонал вручную раскладывает каркас камеры, перекрывая рабочую зону.
-
Въездной проем: Для обеспечения беспрепятственной загрузки один из торцов камеры оснащен раздвижными шторами из плотного ПВХ. Внутренний размер погрузочного проема составляет ориентировочно 4000 х 4000 мм (точные параметры финализируются при настройке шторного механизма).
4. Климатический вентиляционный агрегат SPK-VU-23
Стационарный приточно-вытяжной вентиляционный модуль SPK-VU-23 с интегрированным теплообменником-рекуператором монтируется за торцевой стеной камеры. Система спроектирована для работы в двух основных технологических режимах:
-
Режим «Окраска» (прямоточный воздухообмен): Приток и вытяжка работают на максимальной мощности — по 23 000 м³/час. Воздух забирается из наружной атмосферы, проходит систему фильтрации, прогревается общепромышленным электрическим воздухонагревателем до оптимальных +18...+20 C} и подается в камеру. После этого загрязненный воздух полностью удаляется на улицу.
-
Режим «Сушка» (энергосберегающая рециркуляция): Система переходит в режим замкнутого цикла с частичным обновлением воздушных масс (около 10% свежего воздуха). Примерно 90% нагретого воздуха циркулирует внутри камеры, постепенно поднимая температуру среды до +40...+50C. Постоянный приток 10% свежего воздуха необходим для удаления паров растворителей и предотвращения образования взрывоопасных смесей.
5. Освещение, промышленная безопасность и защита
Для обеспечения безопасных условий труда и защиты конструктивных элементов камера укомплектована рядом инженерных систем:
-
Взрывозащищенное освещение: Внутри камеры установлены энергоэффективные светодиодные светильники во взрывобезопасном исполнении. Они обеспечивают стабильный уровень освещенности рабочей зоны не менее 700 Лк (при условии своевременной очистки рассеивателей и стен от налета).
-
Системы безопасности: Комплекс оснащен автоматической пожарной сигнализацией и прецизионным промышленным газоанализатором. Датчик непрерывного контроля отслеживает довзрывоопасные концентрации паров летучих растворителей в режиме реального времени.
-
Защита оболочки: Для продления срока службы основного ПВХ-тента и предотвращения налипания лакокрасочного опыла рекомендуется изнутри облицовывать стены легкосъемной защитной пленкой (опция, приобретается отдельно).
