Трансформируемая окрасочно-сушильная камера SPKSCB(Fd)-26.6.5
Полное техническое описание, спецификация и архитектура комплексов

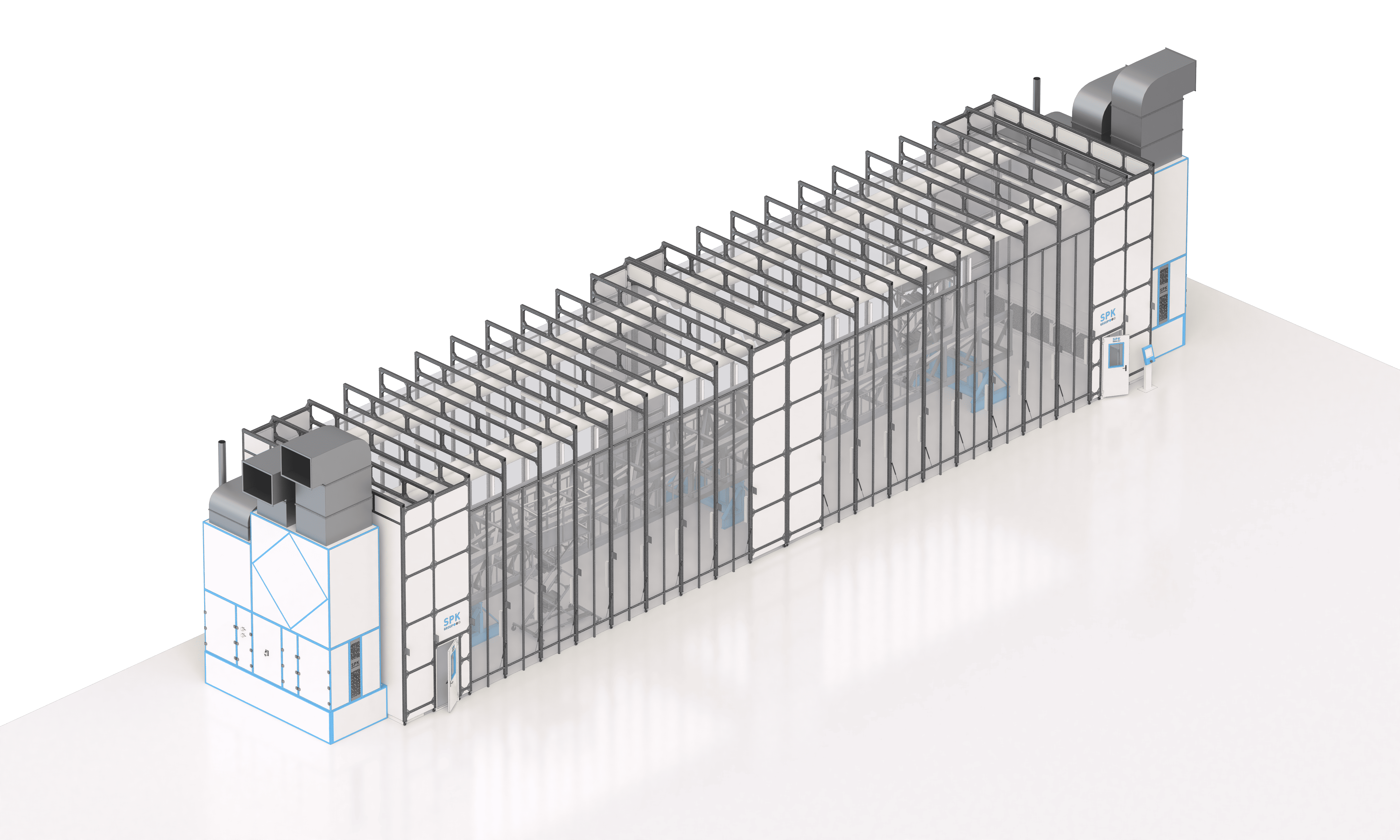

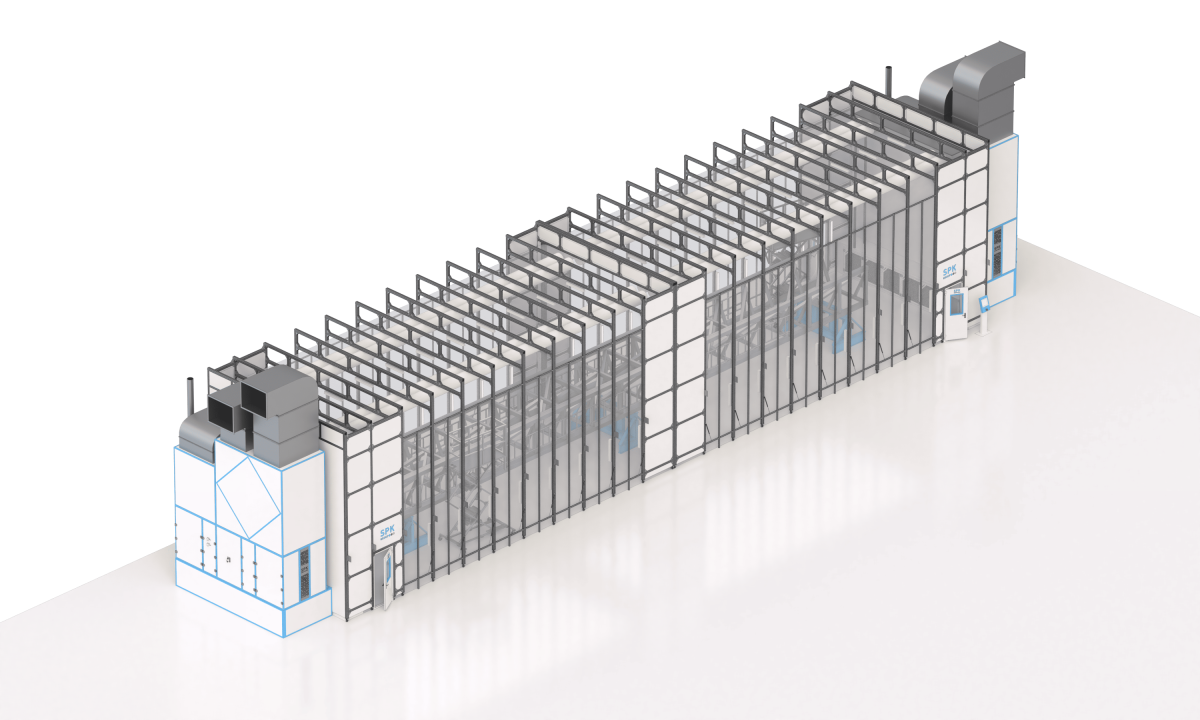

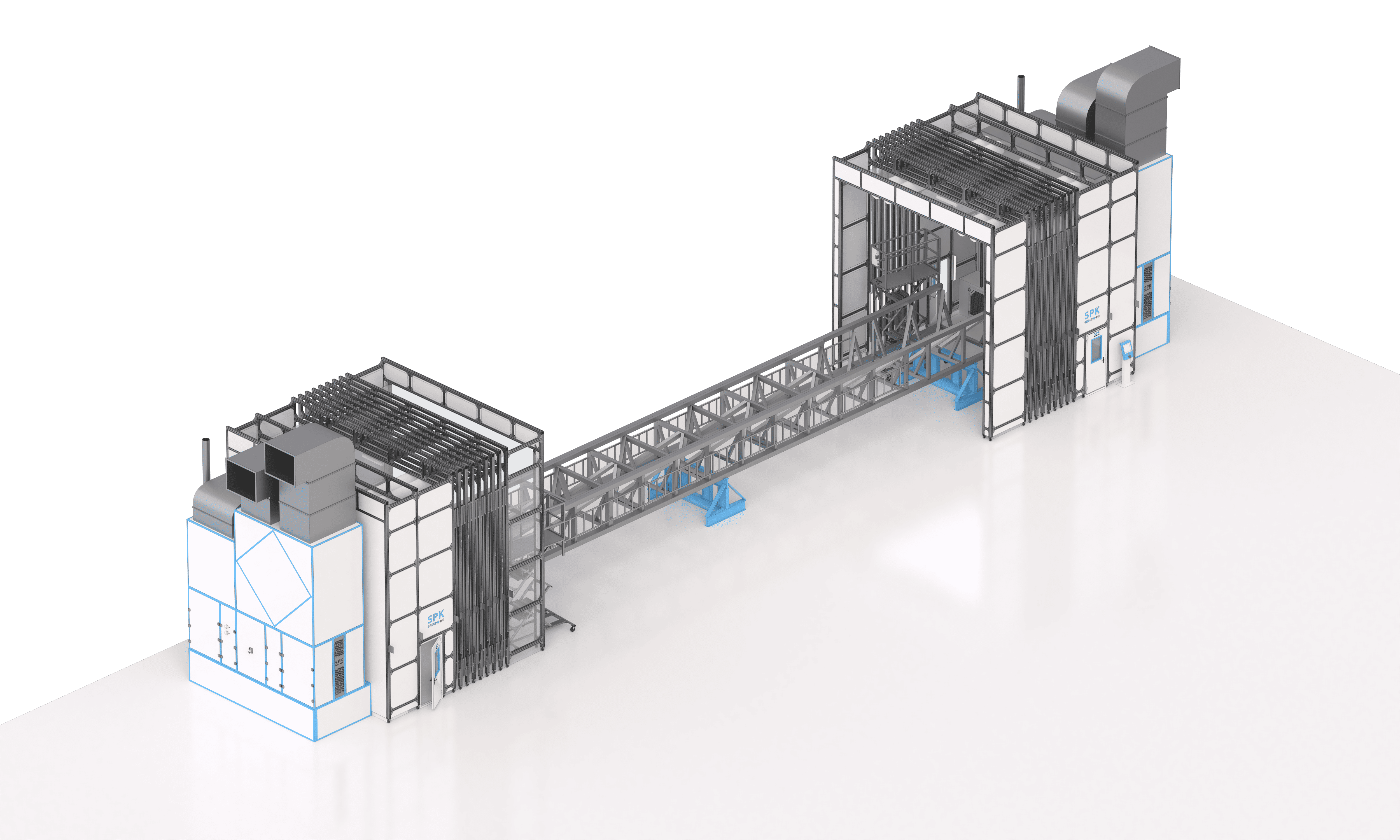

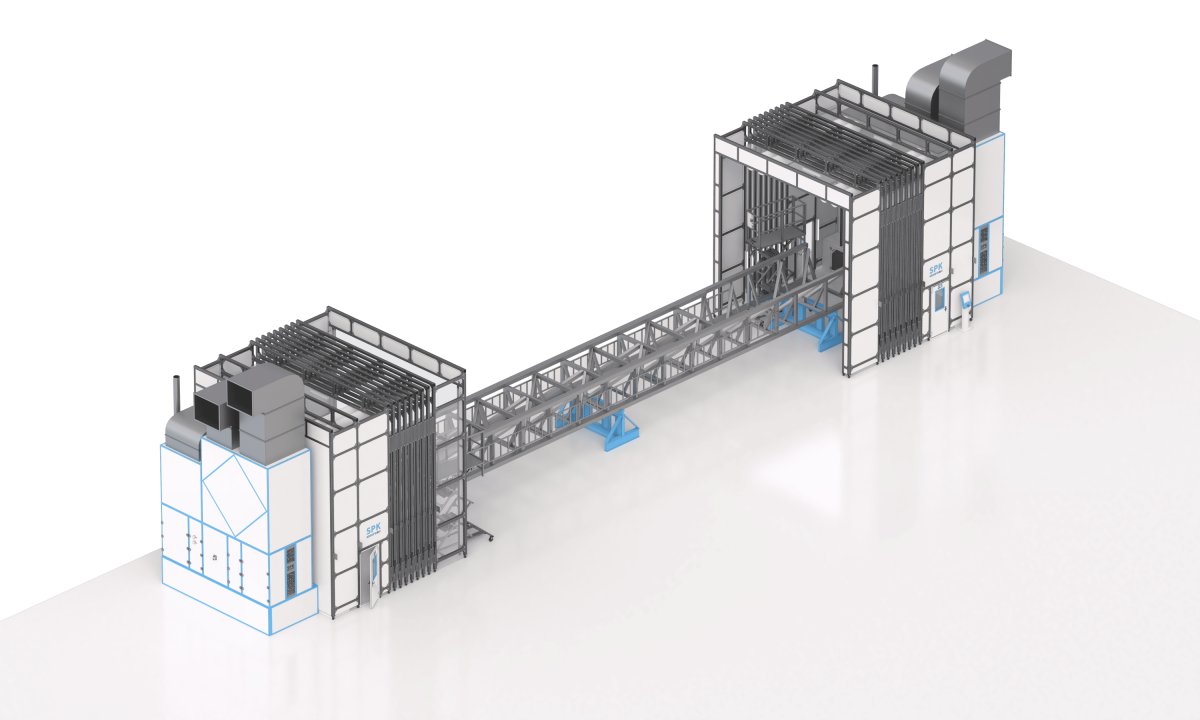

Трансформируемые (складные) окрасочно-сушильные комплексы серии SPK-SCB(Fd) представляют собой высокотехнологичное инженерное решение, разработанное специально для оптимизации малярно-сушильных участков на предприятиях тяжелого машиностроения, транспортного сектора, авиастроения и судоремонта. Ключевая особенность данной серии — мобильная архитектура рабочей кабины. Возможность складывания конструкции в периоды отсутствия малярных работ позволяет
существенно экономить полезную площадь цеха, обеспечивая беспрепятственное прохождение цеховых мостовых кранов и свободное перемещение смежных крупногабаритных грузов.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СЕРИИ SPK-SCB(FD)
Проектирование комплексов ведется в строгом соответствии с актуальными государственными стандартами безопасности, промышленной санитарии и энергоэффективности. Интеграция облегченного пространственного каркаса с высокопрочными износостойкими полимерными материалами гарантирует малый радиус сложения, легкость трансформации и длительный эксплуатационный ресурс оборудования.
Технологически выверенная схема распределения воздушных потоков обеспечивает высокую кратность воздухообмена, исключает образование застойных зон, гарантирует безопасность труда за счет удержания концентрации паров легковоспламеняющихся жидкостей (ЛВЖ) на регламентированном безопасном уровне, а также создает оптимальный микроклимат для получения лакокрасочных покрытий (ЛКП) высшего класса качества.
Важная информация для проектирования: Все геометрические параметры, габаритные размеры и номинальная производительность вентиляционных систем, представленные в настоящей спецификации, являются базовыми. Финальные технические характеристики утверждаются на этапе разработки детального инжинирингового проекта и могут быть скорректированы в зависимости от архитектурных особенностей производственной площадки Заказчика, конфигурации зон обслуживания и специфики обрабатываемых изделий.
ИНЖЕНЕРНО-ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ КОМПОНЕНТОВ (НА 2 ТЕХНОЛОГИЧЕСКИХ КОМПЛЕКСА)
ПОЗИЦИЯ 01 • НЕСУЩИЕ КОНСТРУКЦИИ
Складной несущий каркас рабочей кабины повышенной прочности
Количество: 2 комплекта
Пространственный каркас раздвижной галереи изготавливается из специализированного облегченного алюминиевого профиля с высокими прочностными характеристиками и устойчивостью к динамическим нагрузкам. Конструкция снабжена надежной системой ходовых колесных опор для плавного складывания и раскладывания. В состав каждого комплекса входит одна жестко зафиксированная стационарная (нескладная) базовая секция, служащая основанием для агрегатной обвязки. Приблизительные внутренние
габариты в полностью развернутом состоянии составляют 13 × 6 × 5 метров (Длина × Ширина × Высота).
Внешние установочные размеры верифицируются при проектировании с учетом требуемых монтажных зазоров.
ПОЗИЦИЯ 02 • ОГРАЖДАЮЩИЕ ЭЛЕМЕНТЫ
Защитный тент рабочей кабины износостойкий
Количество: 2 комплекта
Герметичное ограждение кабины выполнено из плотной, специализированной тентовой ткани промышленного назначения. Материал обладает абсолютной светонепроницаемостью, высокой стойкостью к механическому износу, разрыву и истиранию. Тент имеет специальную химическую обработку, обеспечивающую полную инертность к воздействию агрессивных паров органических растворителей, и характеризуется высокими показателями огнестойкости (самозатухающий материал).
ПОЗИЦИЯ 03 • ИНСПЕКЦИОННЫЕ УЗЛЫ
Дверь сервисная для персонала со смотровым окном
Количество: 2 штуки
Интегрируется в жесткую конструкцию стационарной (нескладной) секции. Предназначена для безопасного входа и выхода маляров без нарушения геометрии складной части. Дверной блок оснащен смотровым окном из ударопрочного безопасного триплекс-остекления. Габаритный размер чистого светового проема составляет 800 × 2000 мм. Дверь комплектуется качественной фурнитурой с системой экстренного открытия изнутри.
ПОЗИЦИЯ 04-05 • СВЕТОТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ
Взрывозащищенное специализированное осветительное оборудование
Количество: 2 комплекта
Сбалансированная система освещения, состоящая из комплекта специализированных промышленных светильников во взрывобезопасном исполнении. Светильники монтируются таким образом, чтобы исключить возникновение бликов и глубоких теней. Обеспечивает нормативную освещенность и высокий индекс цветопередачи в рабочей зоне маляра в строгом соответствии с требованиями ГОСТ и отраслевых стандартов для малярных производств.
ПОЗИЦИЯ 06 • МОНТАЖНЫЙ КОМПЛЕКТ
Комплект монтажных, сборочных и расходных материалов
Количество: 2 комплекта
Полный технологический набор сопутствующих компонентов, включающий метизную продукцию повышенного класса прочности, специализированные герметики, уплотнители, монтажные пасты и вспомогательные профили, необходимые для выполнения качественных шеф-монтажных и сборочных работ непосредственно на объекте применения.
ПОЗИЦИЯ 07 • АЭРОДИНАМИКА
Система гибких магистральных воздуховодов распределения притока
Количество: 2 комплекта
Предназначена для равномерной подачи подготовленного воздуха по всему внутреннему пространству кабины. Включает в себя гибкие воздуховоды увеличенного диаметра, стойкие к перепадам давления, а также стационарный жесткий воздуховод-коллектор для сопряжения гибких трасс с главным вентиляционным агрегатом комплекса.
ПОЗИЦИЯ 08 • ВЕНТИЛЯЦИОННОЕ ОБОРУДОВАНИЕ
Приточно-вытяжной термовентиляционный агрегат большой мощности SPK-VU-35
Количество: 2 комплекта
Высокопроизводительный вентиляционный комплекс модульного типа с номинальными показателями расхода воздуха по притоку и вытяжке до 35 000 м³/час. Агрегат обладает следующими конструктивными особенностями:
Прямой привод: Отсутствие ременной передачи повышает КПД установки, минимизирует частоту технического обслуживания и исключает образование пыли от износа ремней.
Частотное регулирование: Двигатели приводов оснащены инверторным управлением, что позволяет гибко настраивать производительность и снижать энергопотребление.
Искрозащита вентиляторов: Контактная пара «рабочее колесо — коллектор» изготовлена из разнородных металлов (латунь/алюминий/нержавеющая сталь), что исключает искрообразование при трении.
Взрывозащита двигателей: Электродвигатели выполнены во взрывобезопасном исполнении для работы в средах с содержанием ЛВЖ.
ПОЗИЦИЯ 08.1 • ФИЛЬТРАЦИЯ ПРИТОКА
Приточная секция вентиляционного агрегата
Количество: 2 комплекта
Блочный элемент приточной системы, содержащий приемную камеру и комплект воздушных фильтров грубой и предварительной очистки класса G4. Обеспечивает задержку крупнодисперсной пыли и подготовку воздушных масс перед подачей в зону нагрева.
ПОЗИЦИЯ 08.2 • ФИЛЬТРАЦИЯ ВЫТЯЖКИ
Вытяжная секция вентиляционного агрегата с клапаном переключения режимов
Количество: 2 комплекта
Технологический блок, оснащенный карманными фильтрами класса G4 для очистки удаляемого воздуха.
Секция комплектуется исполнительным клапаном с электроприводом для автоматического переключения комплекса между режимами «Окраска» (полный сброс или регулируемый выброс) и «Сушка» (глубокая рециркуляция воздушных масс для экономии энергии).
ПОЗИЦИЯ 08.3 • ТЕПЛОВОЙ КОНТУР
Секция воздушного теплообменника (нагревательный модуль)
Количество: 2 комплекта
Высокоэффективный теплообменный блок, отвечающий за нагрев приточного воздуха до технологических температур нанесения ЛКП и последующей сушки. Тепловая мощность генератора рассчитывается индивидуально и корректируется при проектировании исходя из климатической зоны размещения предприятия.
ПОЗИЦИЯ 08.4 • ЭНЕРГОСБЕРЕЖЕНИЕ
Секция рекуператора тепла
Количество: 2 комплекта
Интегрированный перекрестноточный или роторный теплообменник-рекуператор. Обеспечивает передачу тепловой энергии от удаляемого (теплого) воздуха к набегающему холодному приточному потоку. Данное решение существенно снижает затраты на энергоносители в холодный период времени.
ПОЗИЦИЯ 08.5 • ВОЗДУШНАЯ ОТСЕЧКА
Клапан отсекающий воздушный магистральный
Количество: 2 штуки
Механический клапан с сервоприводом, устанавливаемый на воздуховодах забора/выброса воздуха.
Предотвращает проникновение холодного наружного воздуха внутрь помещения цеха при отключенной вентиляции.
Важное примечание: Внешние воздуховоды, выходящие за пределы помещения цеха на улицу, элементы их крепления, проходки кровли, силовые опорные конструкции и теплоизоляция не входят в базовый комплект поставки и обеспечиваются силами и за счет Заказчика.
ПОЗИЦИЯ 09 • ФИЛЬТРАЦИЯ ПОЛА
Короб вытяжной напольный/подпольный с приемными решетками
Количество: 2 комплекта
Стальная коробчатая конструкция, монтируемая в основание пола или вдоль стен стационарной секции.
Комплектуется прочными металлическими решетками, способными выдерживать вес персонала, предназначенными для размещения нижнего яруса фильтрующих элементов задержки сухого остатка ЛКМ.
ПОЗИЦИЯ 10 • РАСХОДНЫЕ ФИЛЬТРЫ
Комплект напольных фильтров задержки краскораспыла «Paint stop»
Количество: 2 комплекта
Специализированные стекловолокнистые напольные фильтры с прогрессивной структурой плотности (класс очистки G3). Эффективно улавливают мелкодисперсный окрасочный туман (оверспрей), защищая внутренние поверхности воздуховодов и лопатки вытяжного вентилятора от налипания краски.
ПОЗИЦИЯ 11 • ПНЕВМАТИКА
Фильтр-модуль подготовки сжатого воздуха для пневмоинструмента
Количество: 2 комплекта
Магистральный блок тонкой очистки сжатого воздуха от твердых частиц, остатков компрессорного масла и влаги. Оснащен регулятором давления и двумя независимыми быстроразъемными выходами для одновременного подключения пневматических краскопультов или вспомогательного инструмента.
ПОЗИЦИЯ 12 • ЭКОЛОГИЧЕСКИЙ КОНТРОЛЬ И БЕЗОПАСНОСТЬ
Автоматическая система газоанализа паров ЛВЖ
Количество: 2 комплекта
Комплекс непрерывного мониторинга воздушной среды. Включает в себя высокочувствительные датчики, настроенные на определение довзрывоопасных концентраций (ДВК) летучих органических растворителей.
Система жестко интегрирована с алгоритмами управления: при превышении пороговых значений активируется аварийный режим вентиляции и блокируется подача сжатого воздуха на краскопульты.
ПОЗИЦИЯ 13 • ПРОТИВОПОЖАРНАЯ ЗАЩИТА
Система автоматической пожарной сигнализации (СПС)
Количество: 2 комплекта
Локальный комплект пожарных извещателей (тепловых и дымовых), кабельных трасс и модулей сопряжения. Предназначен для своевременного обнаружения признаков возгорания внутри рабочей зоны комплекса и выдачи командных сигналов в общезаводскую систему противопожарной безопасности для остановки вентиляции.
ПОЗИЦИЯ 14 • АВТОМАТИЗАЦИЯ
Электрический силовой шкаф и пульт управления с HMI-панелью
Количество: 2 комплекта
Центральный узел автоматического управления комплексом. Состоит из силового шкафа (общепромышленное исполнение, монтируется вне взрывоопасной зоны) с пускорегулирующей аппаратурой ведущих брендов и пульта оператора, оснащенного графическим сенсорным экраном (HMI). Система обеспечивает автоматическое поддержание заданных температур, контроль загрязнения фильтров, управление частотными преобразователями вентиляторов и архивацию параметров. В комплекте
поставляется вся внутренняя кабельно-проводниковая продукция.
ПОЗИЦИЯ 15 • ЭКСПЛУАТАЦИОННОЕ СОПРОВОЖДЕНИЕ
Комплект технической, сопроводительной и разрешительной документации
Количество: 1 полный комплект
Пакет документов на русском языке, необходимый для регистрации, эксплуатации и обслуживания оборудования:
Технический паспорт изделия (ПС) окрасочно-сушильного комплекса.
Подробное руководство по безопасной эксплуатации (РЭ) и регламент проведения планового технического обслуживания (ТО).
Заверенная копия официальной Декларации о соответствии требованиям Технических регламентов Таможенного союза (ТР ТС) на технологическое оборудование серии SPK.
Заверенная копия Сертификата соответствия установленного образца.
Полный комплект принципиальных и монтажных электрических схем шкафа автоматики и внешних подключений.
