Комплекс финишной подготовки и нанесения ЛКМ для вертолетной техники: обзор ОСК и МШК 18.11.8
Для обеспечения полного цикла малярных и подготовительных работ в авиастроении применяется специализированное крупногабаритное оборудование тупикового типа. Данный технологический комплекс разработан с учетом строгих отраслевых стандартов безопасности и качества покрытий.
Целевое назначение комплекса и совместимость с авиатехникой
Инженерные решения, заложенные в конструкции кабин, ориентированы на обслуживание планера и узлов следующих типов воздушных судов:
- Российские многоцелевые вертолеты Ка-52 (включая модификации);
- Новейшие гражданские машины Ка-62;
- Современные тяжелые вертолеты Ми-171А3 и их специализированные версии.
Предельные габариты обрабатываемых конструкций:

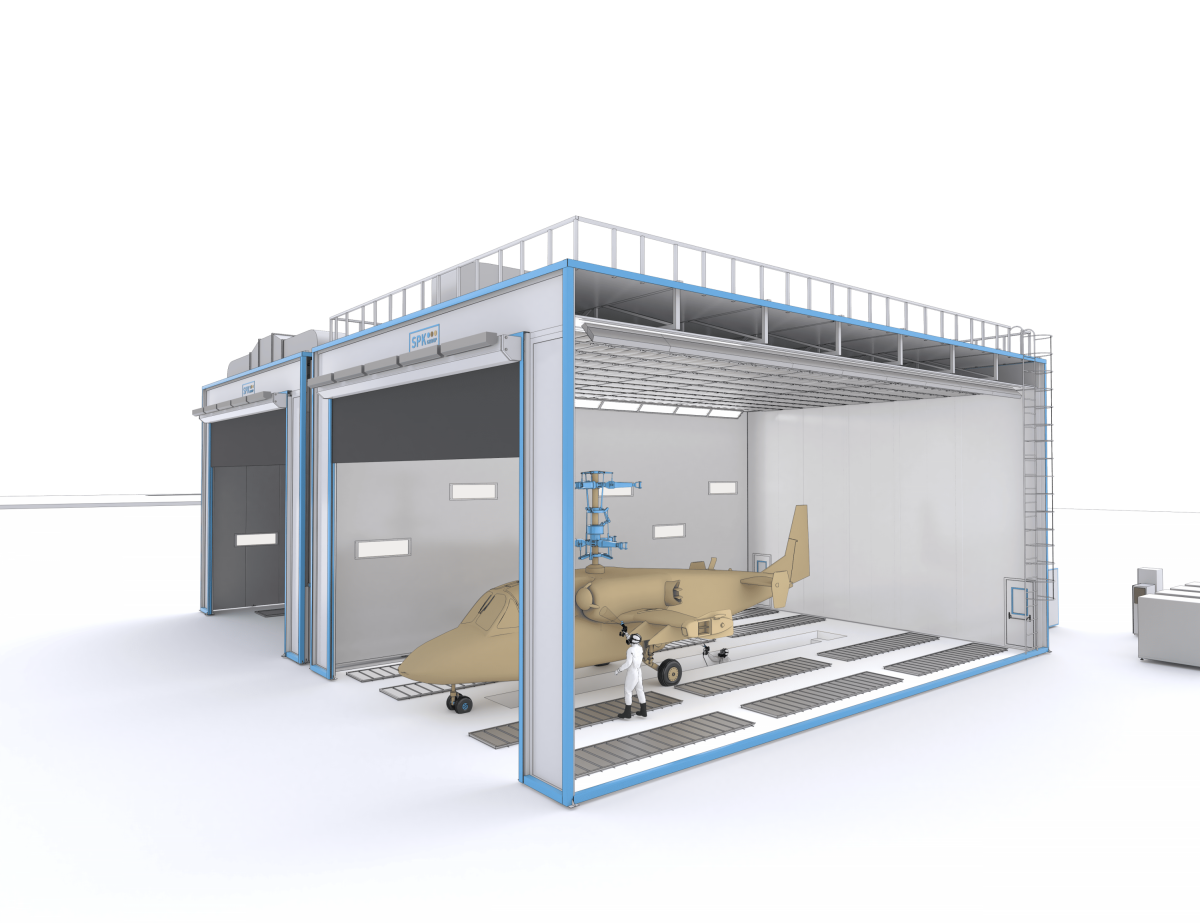

Внутренний объем кабин позволяет свободно размещать крупногабаритные изделия, максимальные размеры которых достигают 13,9 метра в длину, 7,9 метра в ширину и 5,1 метра в высоту (13900 х 7900 x 5100 мм).
Технические преимущества окрасочно-сушильной камеры SPK-SCB-18.11.8 (ОСК)

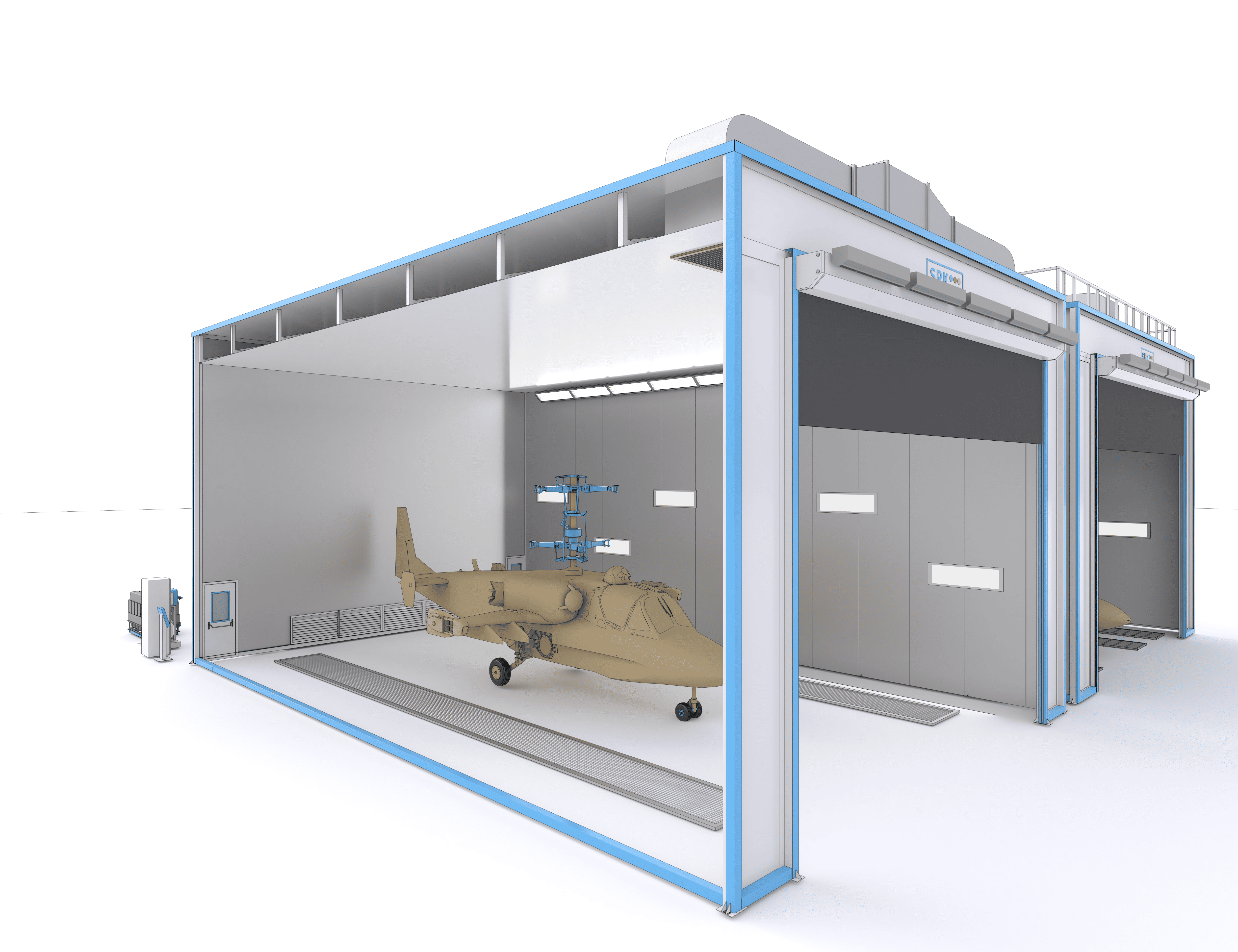

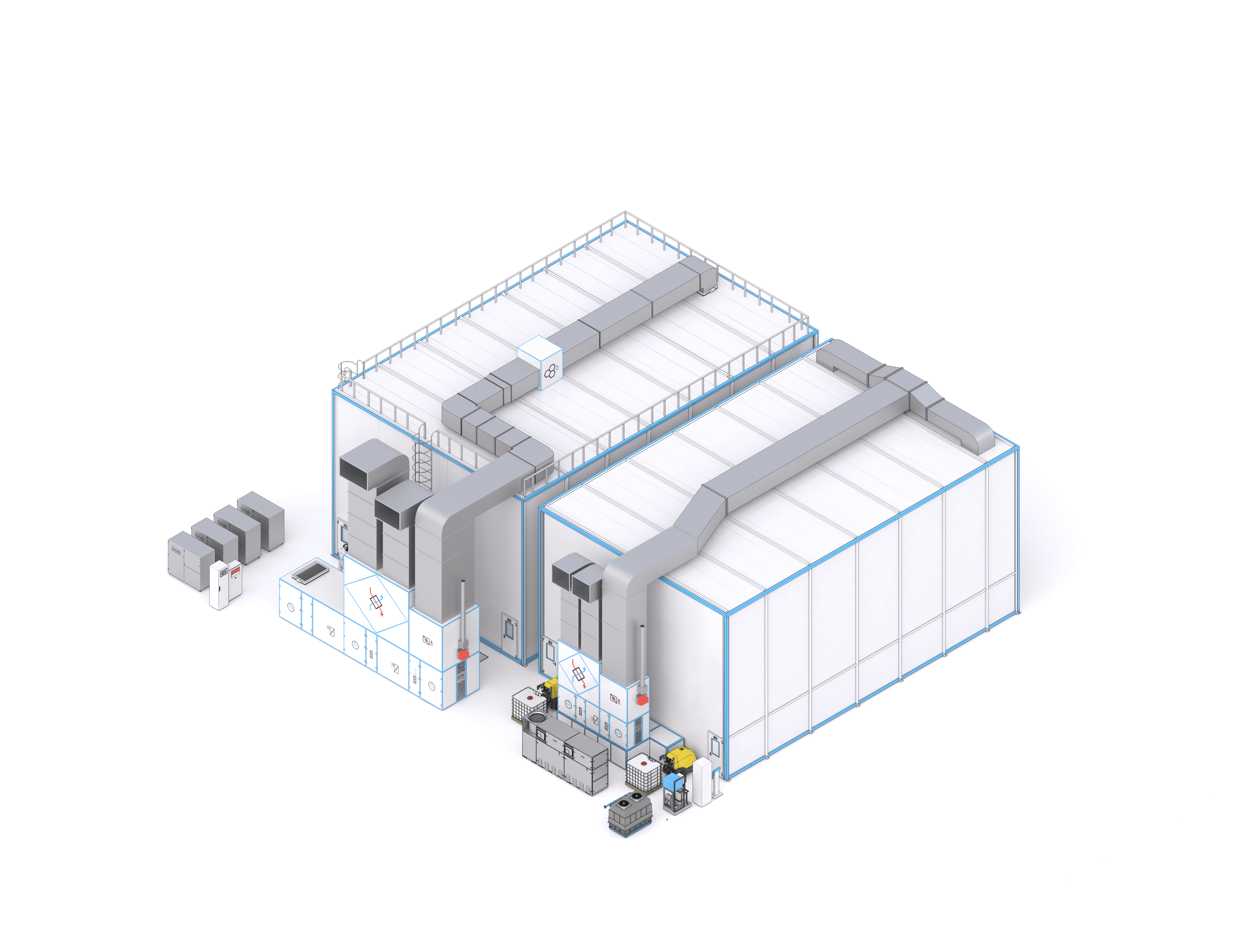

Промышленная малярная кабина SPK-SCB-18.11.8 изолирует процессы финишной подготовки планера, прецизионного нанесения лакокрасочных материалов (ЛКМ) и последующей термической сушки покрытий при контролируемых высоких температурах.
Особенности распределения воздуха и фильтрации:
- Вертикальный нисходящий поток: Воздушная масса подается строго сверху вниз, что способствует мгновенному осаждению и выведению мелкодисперсного окрасочного тумана из рабочей зоны маляров.
- Умное кондиционирование: Внутреннее пространство обеспечивается равномерно распределенным, предварительно очищенным и нагретым воздухом. Интеллектуальный климатический блок при необходимости осуществляет охлаждение или принудительное увлажнение воздушных масс.
- Экологичная сухая очистка: Фильтрация отработанного воздуха от остатков пигмента ЛКМ выполняется сухим методом. Это исключает необходимость интеграции дорогостоящих и сложных в обслуживании водяных очистных сооружений, гарантируя при этом идеальные условия для полимеризации эмалей.
Технологический потенциал моечно-шлифовальной камеры SPK-WGB-18.11.8 (МШК)

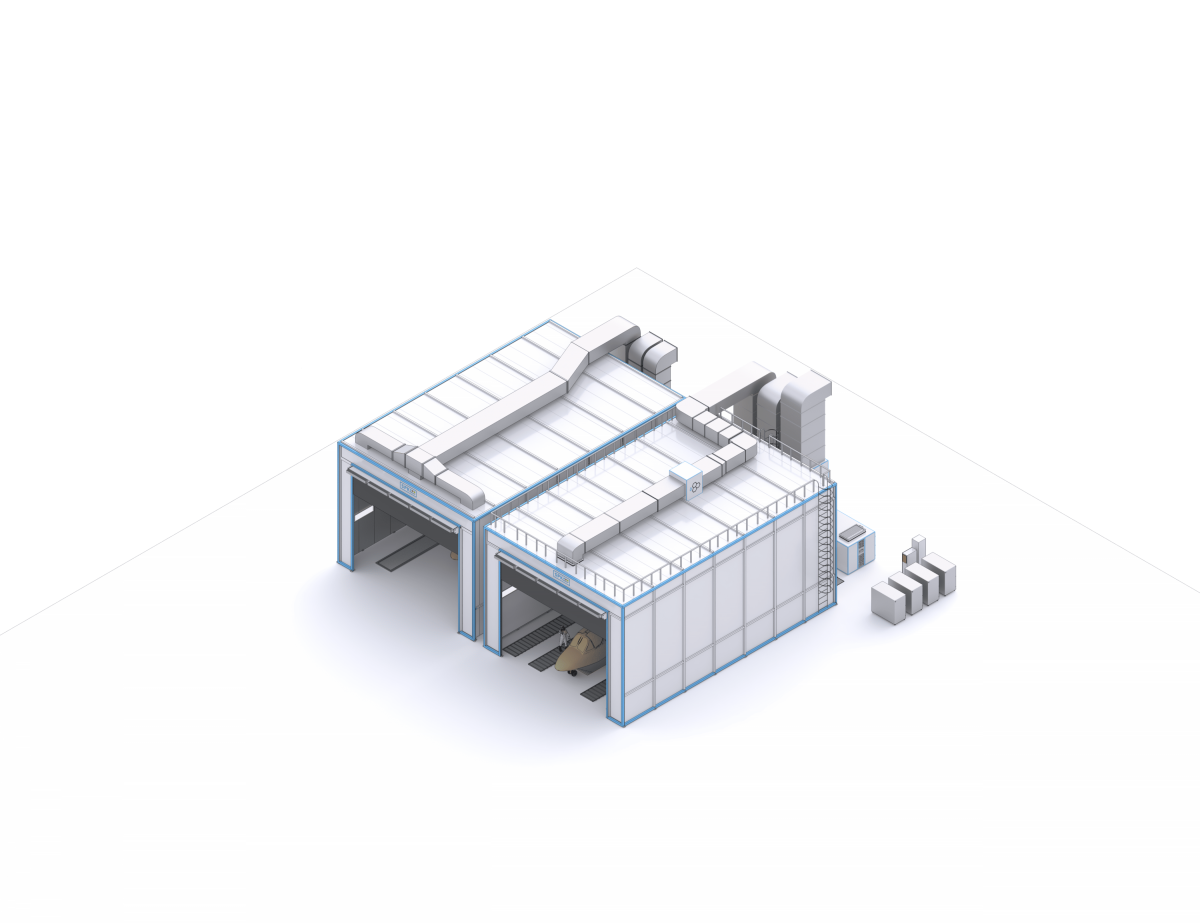

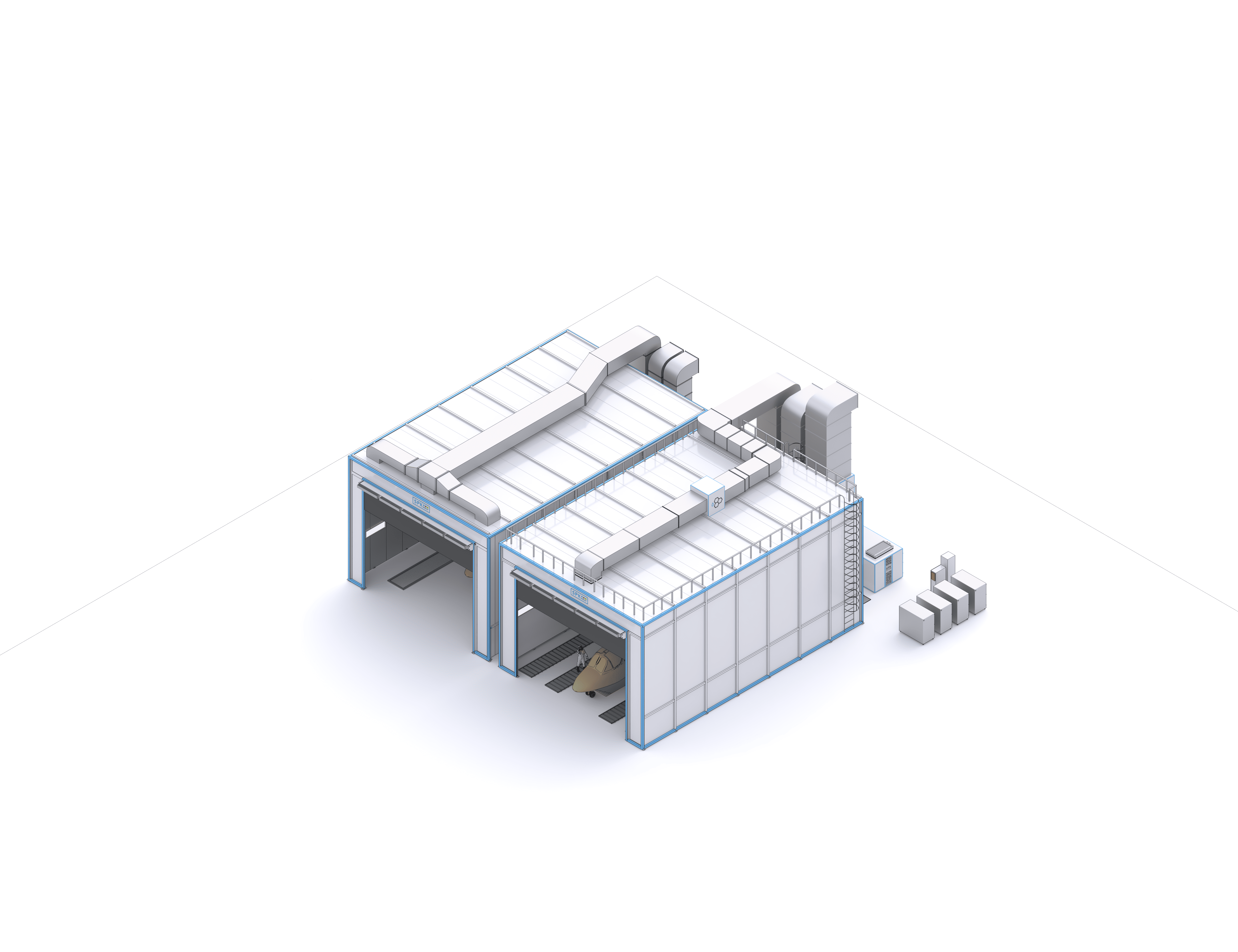

Первичная обработка, снятие старых ЛКМ, абразивная доводка и очистка фюзеляжа осуществляются в многофункциональной тупиковой кабине SPK-WGB-18.11.8. Она позволяет совмещать пыльные и влажные операции без риска загрязнения малярного цеха.
Ключевые конструктивные особенности:
- Эффективное пылеудаление: Как и в ОСК, направление движения воздуха организовано сверху вниз, благодаря чему шлифовальная пыль оперативно транспортируется к блокам сухой фильтрации.
- Энергоэффективная мойка под давлением: Очистка поверхностей производится с помощью специализированных аппаратов высокого давления (класса Kärcher), обеспечивающих нагрев технологической воды до +85 °C.
- Замкнутый гидроцикл рециркуляции: Моечный отсек функционирует по бессточной схеме. Вода проходит непрерывную двухступенчатую систему регенерации, состоящую из подземного бункера-отстойника первичной сепарации и индустриальной станции очистки СОРВ.
Спецификация и инженерная комплектация МШК SPK-WGB-18.11.8
Ниже приведено подробное описание состава оборудования, силовых узлов, климатических систем и специализированных агрегатов, входящих в базовую поставку моечно-шлифовального комплекса.
Несущие конструкции, ворота и изоляция кабины
- Силовой каркас: Комплект усиленного металлического каркаса для ОСК с износостойким полимерным покрытием белого цвета (RAL 9003).
- Термоизоляционные панели: Комплект стеновых и потолочных сэндвич-панелей толщиной 50 мм. Внутренний облицовочный лист выполнен из нержавеющей стали, устойчивой к агрессивным средам.
- Въездной воротный проем: Комплект основных подъемных ворот из плотного ПВХ-материала. Габаритные размеры створа составляют 9,5 x 6,0 метров (9500 x 6000 мм).
- Эвакуационные двери: Два комплекта сервисных дверей для персонала (800 х 2000 мм). Внутреннее полотно выполнено из нержавеющей стали; двери оснащены механизмами экстренного открывания «Антипаника».
Освещение, индикация и пожарная безопасность
- Светотехническое оборудование: Комплект основных светодиодных (LED) светильников во взрывозащищенном исполнении, адаптированных для работы во влажной и пыльной среде.
- Сигнальные указатели «Выход»: Две единицы аварийных световых индикаторов для безопасной эвакуации.
- Индикатор состояния автоматики: Один комплект световых табло, оповещающих персонал о внештатном отключении или сбое систем автоматического управления («Автоматика не работает»).
- Противопожарный комплекс: Комплект автоматической системы пожаротушения порошкового типа.
Климатический и вентиляционный блок
- Приточно-вытяжной агрегат: Одна единица влагозащищенного вентилятора марки SPK-VU-20 с номинальным объемом прокачки воздуха до 20 000 м³/час.
- Отсекающие клапаны: Два воздушных клапана в утепленном, морозостойком исполнении для работы в любых климатических зонах.
- Каплеотбойники: Комплект переточных решеток, оснащенных профилированными элементами для улавливания и отвода конденсата.
- Газовый нагреватель: Твердосплавный газовый теплообменник из нержавеющей стали с технологией внутреннего сгорания.
- Горелочное устройство: Модуляционная газовая горелка (1 шт.) с плавной регулировкой тепловой мощности.
- Топливный мультиблок: Регулирующий узел для безопасного распределения и подачи газа на горелку (1 шт.).
- Охлаждающий контур: Промышленный фреоновый испаритель, интегрируемый в приточную вентиляцию (1 шт.).
- Компрессорный агрегат: Внешний компрессорно-конденсаторный блок выносного типа для обеспечения работы кондиционера (1 шт.).
- Хладоновые магистрали: Комплект трубной обвязки и разводки фреонового контура.
- Тепловая отсечка: Комплект воздушной тепловой завесы, монтируемой непосредственно над плоскостью основных ворот.
Пневматические линии и автоматизированное управление (САУ)
- Раздача сжатого воздуха: Шесть комплектов стационарных точек подключения пневмоинструмента, равномерно распределенных внутри кабины.
- Электроавтоматика: Базовый комплект пускорегулирующей аппаратуры и силовых шкафов.
- Система автоматического управления: Комплект САУ на базе программируемого логического контроллера (ПЛК). Интерфейс оператора вынесен на сенсорную графическую панель диагональю 10 дюймов.
Комплектация шлифовального оборудования
Единый технологический комплект для абразивной финишной обработки деталей, включающий:
- Две стационарные высоковакуумные фильтровальные установки (ВВФУ) серии SPV-400;
- Шесть ручных шлифовальных машин с вакуумным отсосом пыли;
- Комплект централизованной разводки аспирационных воздуховодов.
Комплектация моечного оборудования
Единый технологический комплекс для гидродинамической очистки планера и регенерации воды, включающий:
- Два индустриальных моечных аппарата высокого давления (АВД) типа Kärcher с системой подогрева воды до +85°C;
- Один комплект очистного оборудования замкнутого типа (система СОРВ);
- Комплект трубной обвязки водопровода и запорной арматуры;
- Комплект погружных дренажных насосов для монтажа в технологических приямках;
- Одну накопительную емкость (бак) для чистой технологической воды;
- Одну буферную емкость для промежуточного сбора стоков;
- Один ленточный скиммер для удаления поверхностных масляных пленок и нефтепродуктов;
- Шесть обдувочных пистолетов для удаления остатков влаги сжатым воздухом.
Сопроводительная документация
-
Проектный пакет: Один комплект полной рабочей, технической и эксплуатационной документации, необходимой для пусконаладки и регистрации оборудования.
