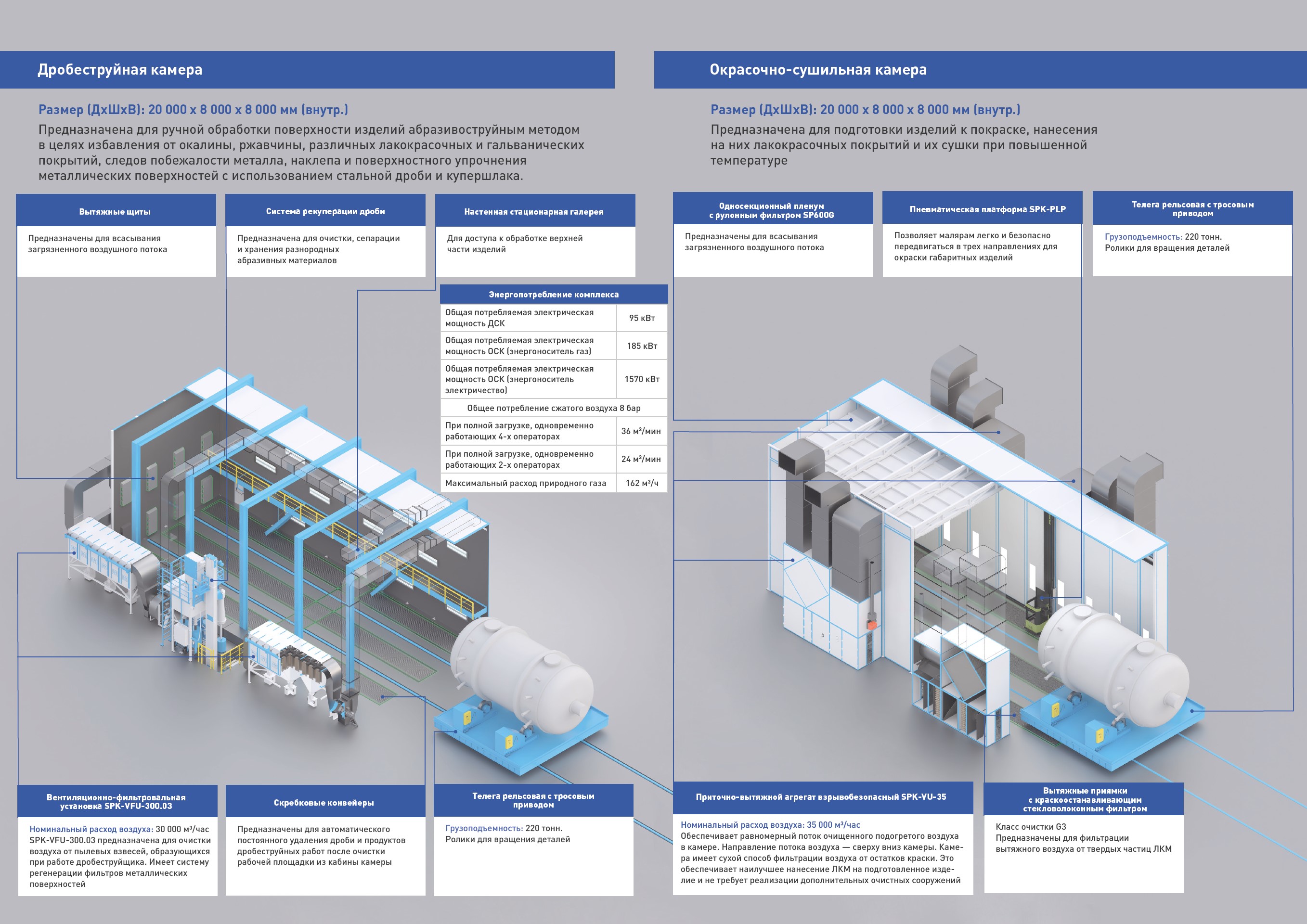

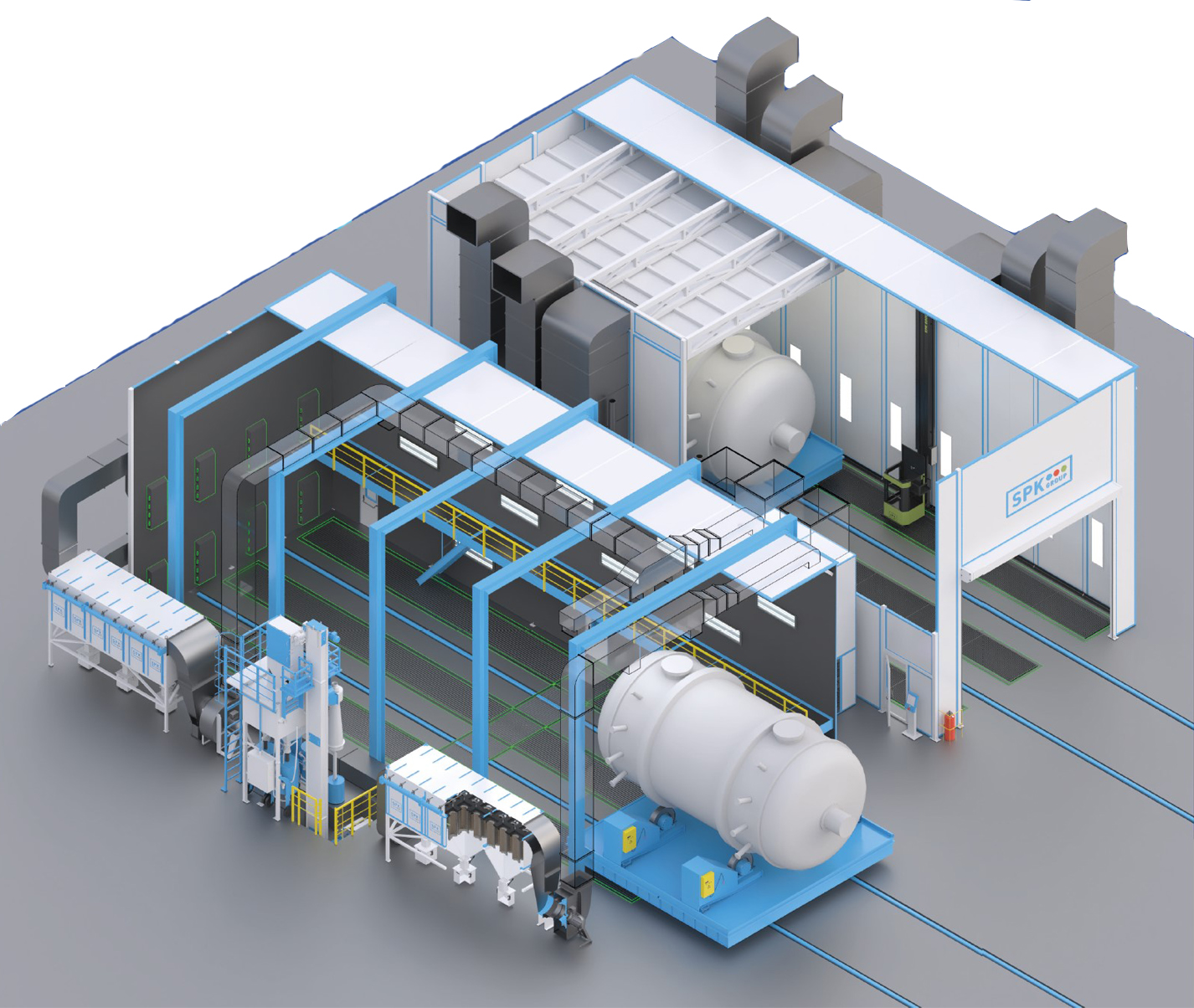

Дробеструйная камера обитаемого тупикового типа SPK-SBB-20.8.8 (далее — ДСК)
Назначение:
Данная камера предназначена для ручной обработки различных поверхностей изделий и металлоконструкций методом абразивоструйной очистки. Основные задачи — удаление окалины, ржавчины, лакокрасочных и гальванических покрытий, следов побежалости металла, наклепа и поверхностного упрочнения.
Основные параметры и комплектация
- Обрабатываемые изделия: корпус сосуда
- Максимальные габариты изделия (Д×Ш×В): 17200×4060×4560 мм
- Масса изделия: 220 000 кг
- Используемый абразив: стальная дробь, купершлак
- Металлокаркас: с порошковым покрытием, комплект
- Сэндвич-панель: толщина 50 мм, одна штука
- Ворота: основные роллетные ПВХ, размер 5000×6000 мм, одна шт.
- Сервисные двери: две с доводчиком и защитной футеровкой, размеры 800×2000 мм
- Защитное покрытие стен: резиновое для защиты от дроби, один комплект
- Потолочное покрытие: для защиты от дроби
- Освещение: верхние светодиодные светильники SPK-LED.S-24 со специальным укрепленным стеклом
- Пол: решетки шириной 1220 мм
- Конвейеры:
- Скребковый продольный SPK-CS-1220
- Шнековый поперечный
- Ковшовый ленточный элеватор SPK-BBE-100.05 длиной 4710 мм
- Сепаратор: для отделения абразива, воздушно-каскадный, магнитный, модель SPKACS-750.01
- Трубопроводы: для мелкой пыли
- Силос для дроби: объемом 3500 л, один
- Пневматические дисковые затворы: два
- Резервуары: напорные по 200 л для каждого оператора, всего четыре
- Вытяжные щиты: отбойные перегородки
- Вентиляционно-фильтровальная установка: SPK-VFU-300.03, расход воздуха 30 000 м³/ч, две шт.
- Воздуховоды: для рециркуляции, две шт.
- Автоматическая система управления: на базе программируемого логического контроллера с выносной панелью
- Дополнительные опции:
- Настенные стационарные галереи (2 шт.)
- Тележки рельсовые с лебедками (опция)
- Комплектация для обработки:
- Дробеструйные шланги (40 м, четыре шт.)
- Сопла для дробеструйной обработки (4 шт.)
- Защитная одежда (4 комплекта)
- Системы дыхания для операторов (4 комплекта)
Назначение и комплектация окрасочно-сушильной камеры SPK-SCB-20.8.8
Назначение:
Окрасочно-сушильная камера тупикового типа предназначена для подготовки изделий к покраске, нанесения лакокрасочных покрытий и их последующей сушки при повышенной температуре. Внутри обеспечивается равномерный поток подогретого, очищенного воздуха. Направление воздушного потока — сверху вниз. Камера использует сухую фильтрацию воздуха, что обеспечивает высокое качество нанесения покрытий и исключает необходимость дополнительных очистных сооружений.
Основные компоненты и комплектация
- Металлокаркас: с порошковым покрытием, один комплект
- Сэндвич-панель: толщина 80 мм, один комплект
- Ворота: роллетные, размер 5000×6000 мм, одна шт.
- Сервисные двери: две с системой антипаника, размеры 800×2000 мм
- Освещение: взрывозащищенные светодиодные светильники SPK-LED.S-52 (верхние), а также боковые светильники SPK-LED.W-52
- Аварийные световые индикаторы: «Выход» — две шт., «Автоматика не работает» — одна шт.
- Фильтры: потолочный тонкой очистки и стекловолоконный G3, по одному комплекту
- Вентиляционное оборудование:
- Взрывозащищенный вентилятор SPK-VU-35, четыре шт.
- Пластинчатый рекуператор тепла, четыре шт.
- Газовые теплообменники с внутренним сгоранием газа, четыре шт.
- Газовые горелки — четыре шт.
- Регулирующие мультиблоки для горелок — четыре шт.
- Пол: решетчатый настил, изготовленный из стальных прессованных элементов
- Клапаны: воздушные, утепленные, морозостойкие (опция), восемь шт.
- Подъемные платформы: пневматические, две шт. (опция)
- Автоматизация: система управления на базе программируемого логического контроллера с выносной сенсорной панелью
- Газоанализаторы: для определения взрывоопасных концентраций
- Точки быстрого подключения: сжатого воздуха с локальной фильтрацией и осушением — одна шт.
- Пожаротушение: порошковая система (опция)
