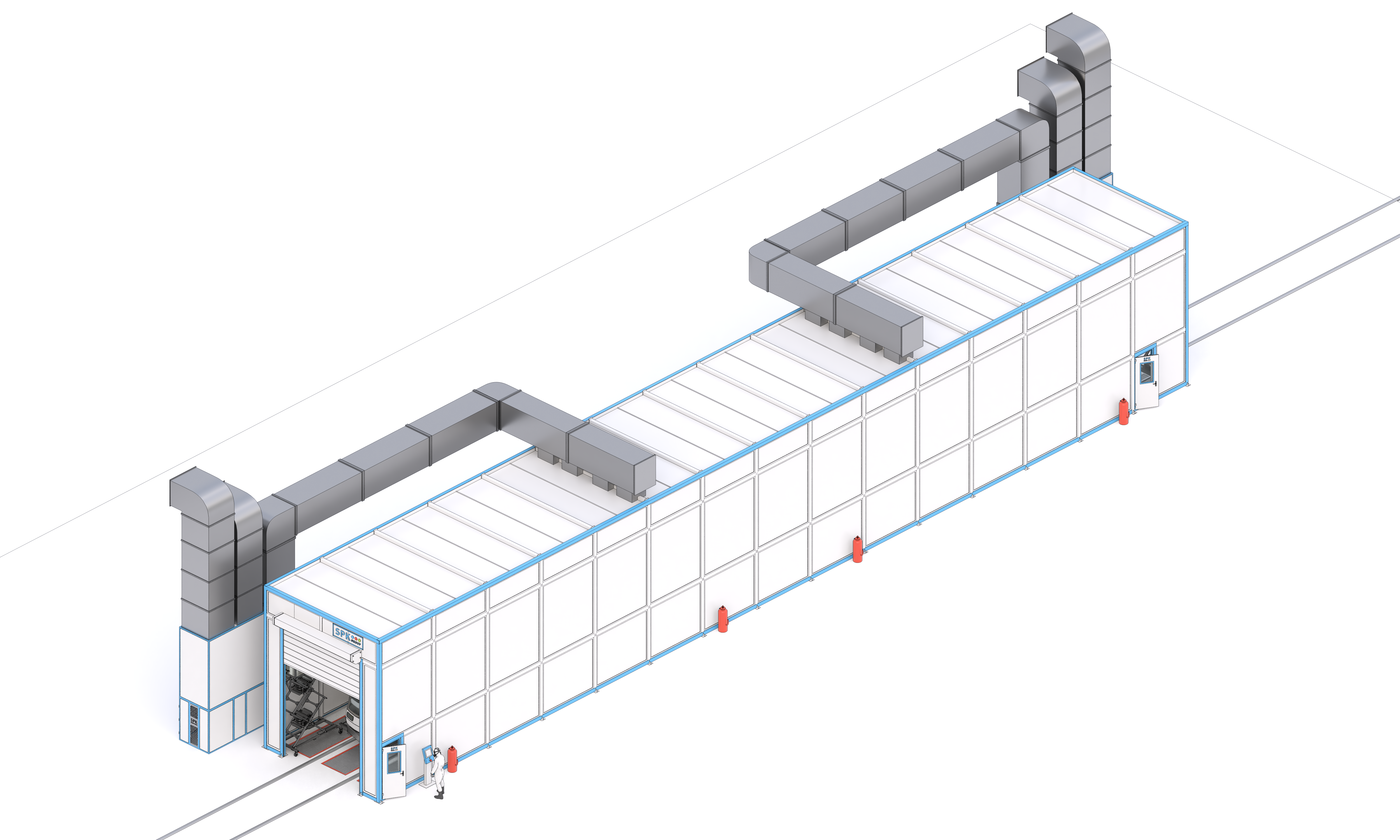

Промышленная камера окраски и сушки трамвайных вагонов SPK-SСB-38.5.6

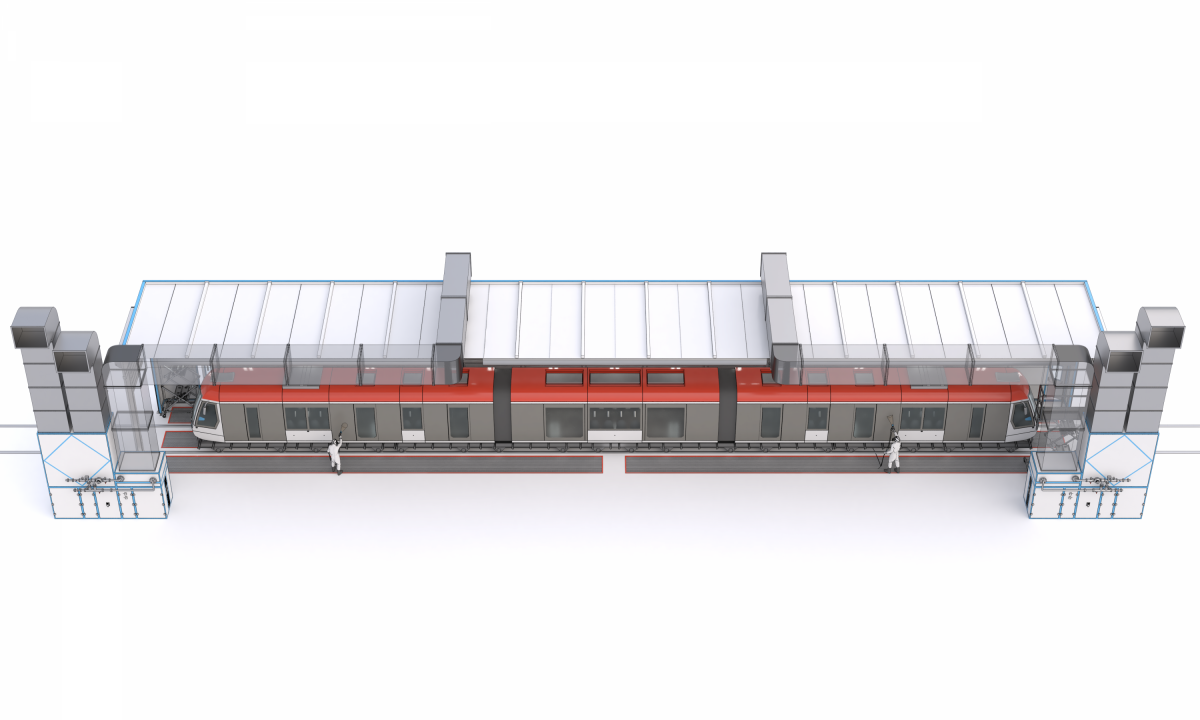

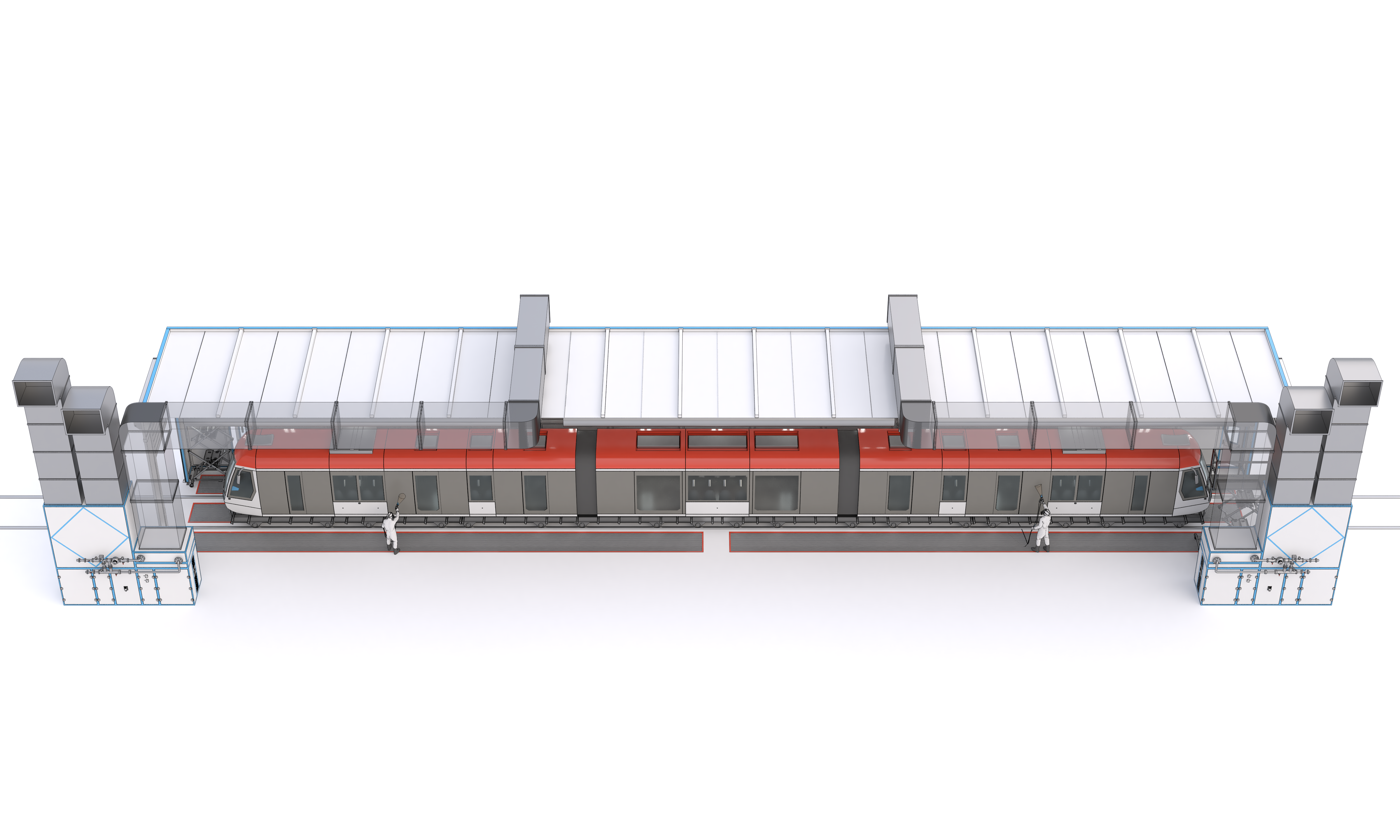

Специализированный окрасочно-сушильный комплекс SPK-SСB-38.5.6 предназначен для полного цикла подготовки и нанесения лакокрасочных покрытий на трамвайные вагоны моделей, а также для отдельной окраски крупных кузовных элементов на специализированных подставках.
Размеры рабочей зоны позволяют комфортно обрабатывать крупногабаритные объекты с максимальными параметрами 34 700 × 2 500 × 3 500 мм (Д×Ш×В).
H2: Технические характеристики и энергопотребление
- Энергоноситель нагрева: Сетевая горячая вода (115–70 °C);
- Тепловая мощность: 225 кВт (при одновременной работе 1 секции);
- Расход теплоносителя: 4 240 кг/ч;
- Установленная э/мощность: 80 кВт;
- Суммарный воздухообмен: 46 000 м³/ч (2 приточно-вытяжные установки по 23 000 м³/ч).
H2: Комплектация и конструктивные особенности
1. Корпус, воротные группы и доступ
- Конструктив: Усиленный металлокаркас, обшитый теплоизоляционными сэндвич-панелями толщиной 80 мм.
- Воротные системы: 2 автоматических роллетных ворот размером 4500 × 4500 мм.
- Сервисный доступ: 4 сервисные двери (800 × 2000 мм) с доводчиками и технологическими смотровыми окнами.
- Напольная зона: Полнощелевой решетчатый настил и ручные улавливающие поддоны.
- Оснащение операторов: 2 пневматические подъемные площадки SPK-PLP для удобной и безопасной обработки всей площади высоких боковых поверхностей кузова.
2. Вентиляция, нагрев и энергосбережение
- Вентиляционные агрегаты: 2 приточно-вытяжные станции SPK-VU-23 (производительность 23 000 м³/ч каждая) во взрывозащищенном исполнении с искробезопасными крыльчатками.
- Нагрев и рекуперация: Водяные медно-алюминиевые теплообменники, гидравлические смесительные узлы и 2 пластинчатых рекуператора тепла для оптимизации эксплуатационных расходов.
- Зонирование окраски: Воздухоподающий коллектор, трубчатые направленные воздухораспределители, а также автоматические отсечные заслонки на приток и вытяжку (позволяют отключать неиспользуемые зоны камеры и экономить энергоресурсы).
- Фильтрация: Стекловолоконные краскоостанавливающие фильтры G3 и кассетные фильтры притока G4.
3. Безопасность и автоматизация
- Освещение: Взрывозащищенная светодиодная система (IP65) — комбинированные верхние угловые и боковые светильники.
- Автоматика: Шкаф управления с сенсорной панелью и комплектом газоанализаторов паров ЛВЖ.
- Пневмоподготовка: 6 локальных блоков подготовки сжатого воздуха с функцией тонкой фильтрации и осушения для каждого маляра.
- Пожаротушение: Автоматическая система порошкового пожаротушения (АУПТ).
4. Инженерная и разрешительная документация
В комплект поставки входит полный пакет технической документации:
- План-схема расстановки оборудования с точками подвода энергоресурсов.
- ТЗ на проектирование фундамента.
- Рабочий проект АУПТ.
- Принципиальные электрические и пневматические схемы.
- Паспорт изделия, сертификаты и руководство по эксплуатации.
