Комплект оборудования для камеры очистки поверхности блоков

 покрасочная камера чертежи

Оборудование предназначено для дробеструйной очистки металлоконструкций абразивным материалом – стальная колотая дробь.  Оборудование очищает поверхности судовых конструкций (блоков, а так же больших и малых объемных секций) судов, а также создает шероховатость для улучшения нанесения ЛКП. Оборудование размещается в пристройке к камерам.

Оборудование обеспечивает обработку 750 000 м2 площади металлоконструкций в год.

Режим работы трехсменный при 36-часовой рабочей неделе и 7 часовом рабочем дне.

Оборудование энергоэффективно и работает в автономном режиме.

В камере предусмотрена одновременная работа 16 операторов дробеструйщиков (с возможностью расширения до 18 операторов).

Эффективный (расчетный) годовой фонд времени работы оборудования и рабочих в соответствии с «Нормами технологического проектирования машиностроения, приборостроения и металлообработки» составляет:

  • для оборудования 6000 часов;
  • для дробеструйщиков – 1720 часов;
  • для маляров - 1570 часов.

Оборудование предназначено для обработки блоков изделий:

  • Максимальные габаритные размеры обрабатываемых конструкций (ДхШхВ): 40000 х 25000 х 13500 мм, масса – до 600 000 кг.
  • Расчетные усредненные габаритные размеры обрабатываемой конструкции (ДхШхВ): 23000х20000х12000 мм, масса средней обрабатываемой конструкции – 300 000 кг.
  • Габаритные размеры камеры обеспечивают возможность обработки блока максимальных размеров.
  • Площадь обрабатываемой поверхности конструкции – 2 000 м2.
  • Количество обрабатываемых конструкций в год - 700 шт.


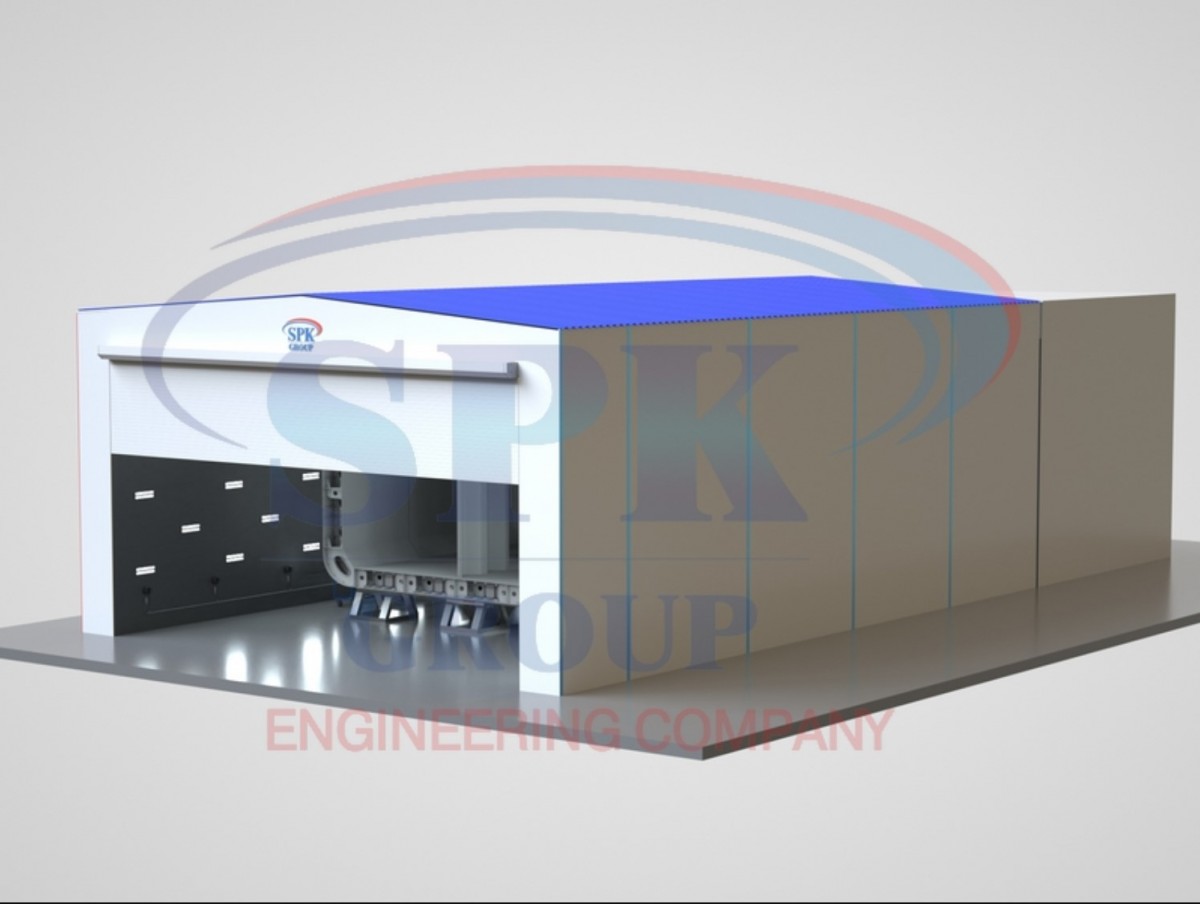

Оборудование камеры абразивной очистки, тупикового типа, с внутренними размерами ДхШхВ: 50000х35000х17500 мм:

Фильтровальная установка ФУ(1000) с расходом воздуха 100 000 м3/час - 2 шт.. Центробежные радиально-осевые промышленные вентиляторы для ФУ(1000) (4 вентилятора на 1 установку) – 8 шт.. Комплект отбойных щитов для вытяжного воздуха ФУ, с футеровкой резиной.

Система вакуумного сбора абразива с производительностью 3200 м3/час и разряжением 700 мбар, 2 500 кг/час дроби на расстоянии 90 м, 1 пост сбора, 8 точек подключения. Система вакуумных износоустойчивых труб 50 м вдоль боковых стен, шлангов  40 м и с комплектом аксессуаров – 2 комплекта.

Транспортер дроби ленточный, конвейерного типа с производительностью 200 000 кг/час - 2 комплекта.

Ленточный ковшовый элеватор дроби с производительностью 200 000 кг/час

Система рекуперации дроби с производительностью  200 000 кг/час. Вентиляционно-фильтровальная установка ВФУ (100) с расходом воздуха  10 000 м3/час для системы рекуперации дроби. Циклонный пылеотделительный фильтр с комплектом воздуховодов.

Бункер-накопитель для дроби весом 265 000 кг объемом 60 м3 с раздачей на 8 напорных аппаратов (каждый на 2 поста) и возможностью подключения 9-го аппарата.

Дробеструйный напорный двухкамерный аппарат «Clemсo», 300 л. с обвязкой (для двух дробеструйщиков) – 8 комплектов. 16 шлангов 40/80 м с пневмоуправлением, специальным фонариком и соплом 11,0 мм для дробеструйной очистки.

54 комплекта защитной одежды для абразивной обработки с масками для дыхания и комплектом очистки воздуха для дыхания.

Отопительно-циркуляционное оборудования для нагрева, поддержания рабочей температуры и 30% обновления воздуха в камере, с производительностью 200 000 м3/час, с дополнительной фильтрацией воздуха перед воздухонагревателем класса G4. Воздуховоды от ФУ до отопительно-циркуляционного оборудования – 2 комплекта. Воздуховоды вдоль боковых стен от отопительно-циркуляционного оборудования до ворот. Воздуховоды для обеспечения 30% обновления уличным воздухом до отопительно-циркуляционного оборудования.

Компрессорная станция в составе компрессоров 842/8,5 SFC (с частотным регулированием) и 842/8,5 с магистральными фильтрами, устройствами сепарации, утилизации конденсата, шкафом элеткроавтоматики производительностью  11,7÷171,73 м3/мин при 7,5 бар., и качестве подготовки сжатого воздуха 3-7-2 (по ISO 8573-1 (2010 г.)) (ОПЦИЯ). Вертикальный воздухосборник (ресивер) сжатого воздуха 10 000 л, 10 бар. для компрессорной станции (уличного исполнения) (ОПЦИЯ).

Система освещения с защитой от дроби (ОПЦИЯ).

Комплект датчиков.

Шкаф пневматический.

Абразивоструйный аппарат беспылевой очистки пневматический, с общим потреблением воздуха при 5 бар - 3,9 м3/мин (ОПЦИЯ).

Пылесос промышленный, вакуум 500 мбар, 4 кВт (ОПЦИЯ) – 4 шт..

Комплект ЗИП на 2 года использования.

оснащение заводов дробеметная установка проходного типа

Электропотребление оборудования камеры

Общая потребляемая мощность камеры на питание камеры* (без учета ОПЦИЙ) -520-580 кВт.

Общее потребление дробеструйным оборудованием и ФУ (с учетом ОПЦИЙ) – 144,6 м3/мин.

Максимальный расход горячей воды с параметрами 130/70 при нагреве – 49 310 кг/ч.

Тепловая мощность, потребляемая воздухонагревателями – 3 200 кВт.

дробеметная очистка
