Техническое оборудование для подготовки поверхности, покраски и сушки самолетов SPK

ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ И АРХИТЕКТУРА КОМПЛЕКСА

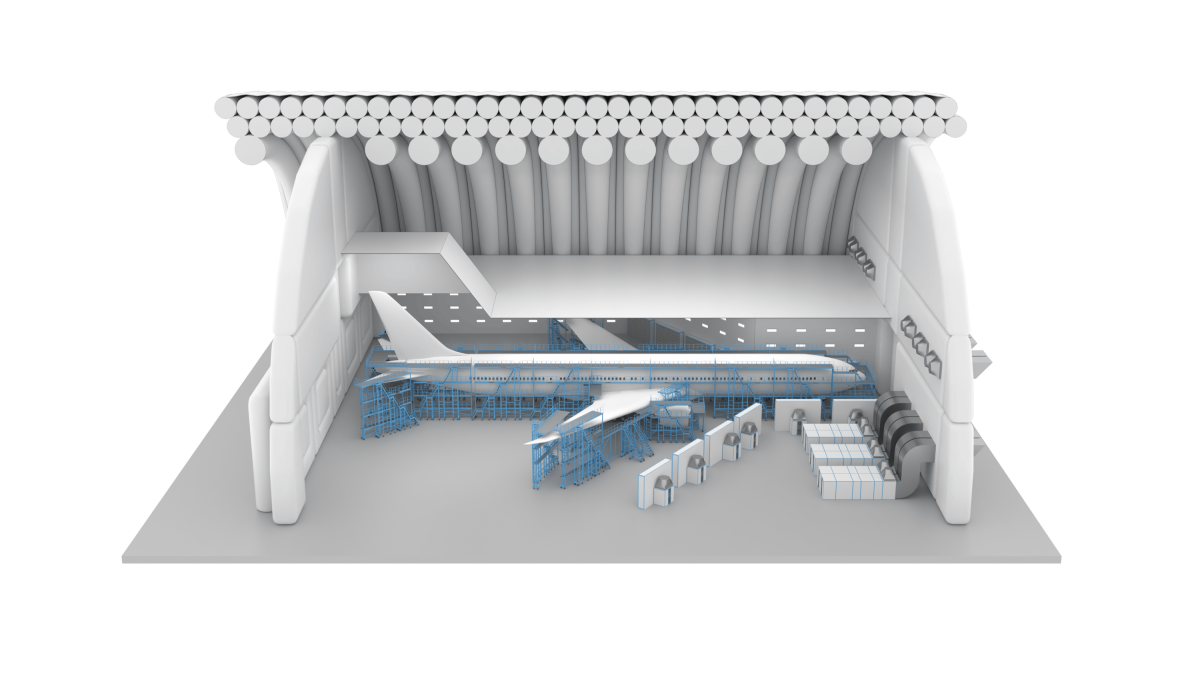

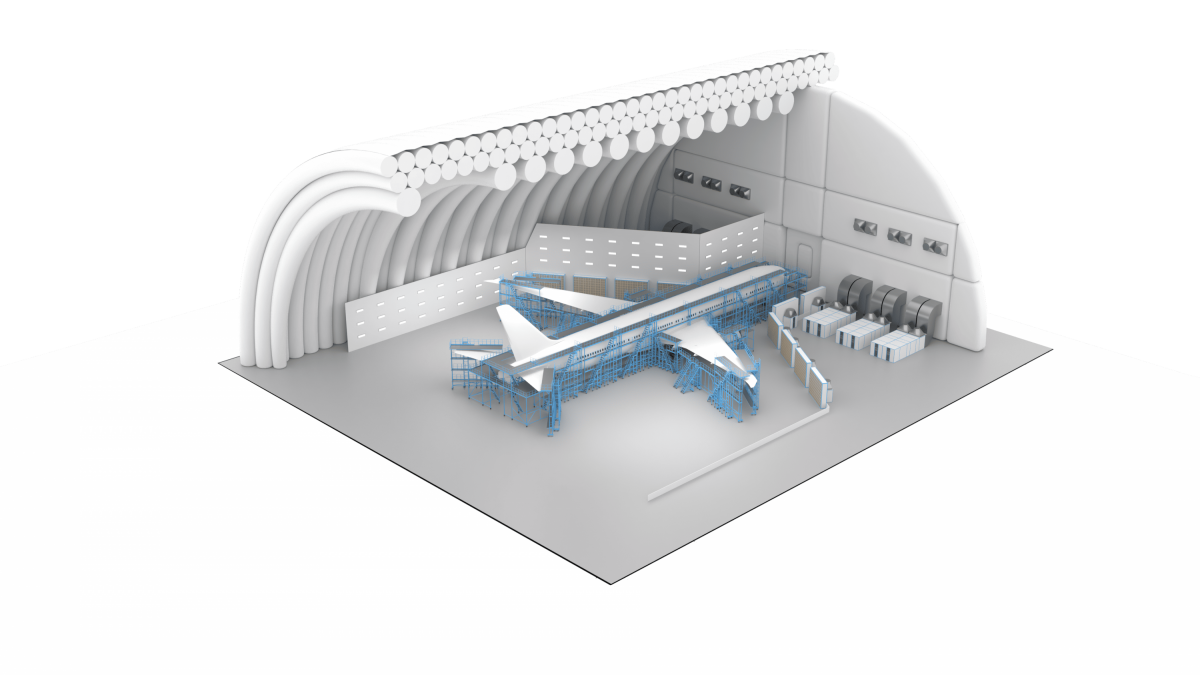

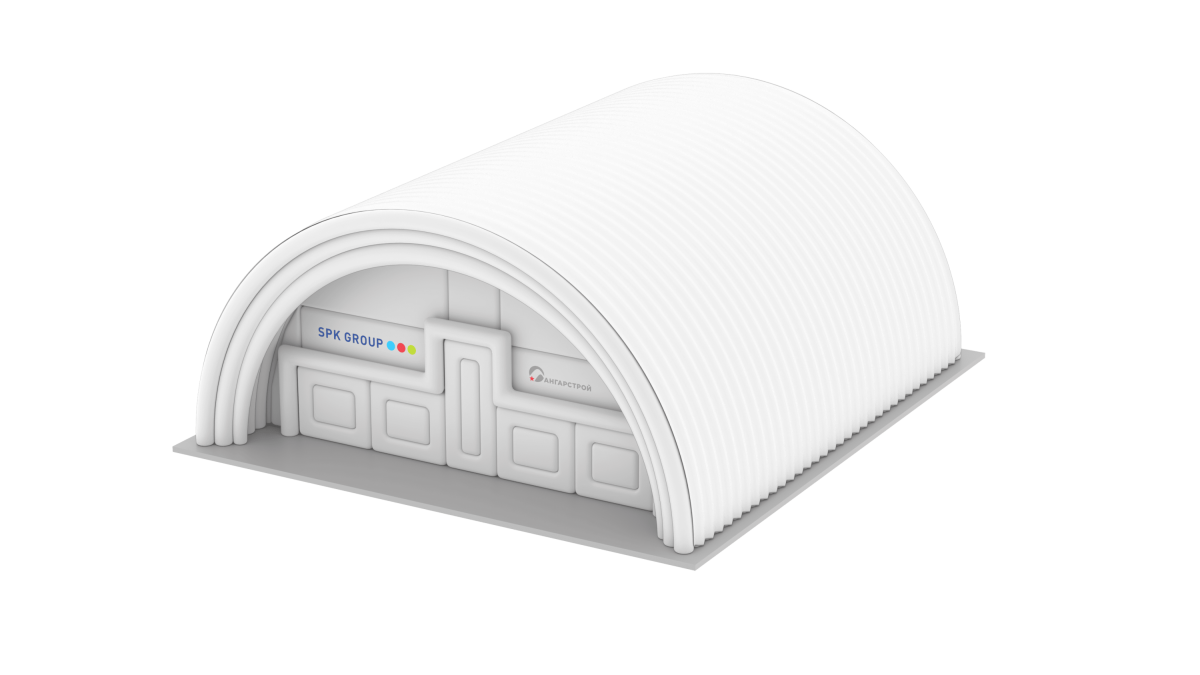

Проектируемый комплекс представляет собой автономный многофункциональный центр, обеспечивающий полный цикл финишной обработки планера воздушного судна и включающий в себя следующие технологические переделы:

1. Химическое и механическое удаление старого лакокрасочного покрытия (смывка ЛКП).
2. Гидродинамическая промывка фюзеляжа и крыльев деминерализованной водой высокой степени очистки.
3. Конвективная сушка поверхностей перед грунтованием.
4. Локальное маскирование зон, не подлежащих окраске.
5. Послойное нанесение и полимеризация авиационных эмалей и защитных лаков.

Для обеспечения бесперебойной работы комплекс оснащается собственной развитой инфраструктурой: встроенной трансформаторной подстанцией, компрессорным узлом, установками водоподготовки и замкнутой фильтрации стоков, станцией холодоснабжения, а также автоматическими модулями пожаротушения и сигнализации.

3. СПЕЦИФИКАЦИЯ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ (БАЗОВЫЙ КОМПЛЕКТ)

Раздел 1. Приточно-вытяжная вентиляция и кондиционирование

• Приточно-вытяжные установки SPK-VU-99 (6 единиц):

• Производительность: объем подачи воздуха составляет 99 000 м³/ч на один агрегат (суммарно — около 600 000 м³/ч) при внешнем статическом давлении 2 200 Па.
• Силовая часть: центробежный вентилятор с электродвигателем мощностью 75 кВт (КПД = 85%).
• Рекуперация тепла: противоточный пластинчатый теплообменник с эффективностью КПД = 65%. Перепускные байпасные клапаны выполнены в строгом взрывозащищенном исполнении по стандарту ATEX.
• Электронагрев: интегрированная группа мощностью 562 кВт на каждый блок.
• Подготовка воздуха: блок жидкостного охлаждения (подключение к чиллерному контуру) и адиабатическая система увлажнения воздуха с эффективностью до 95%.
• Режимы работы: в режиме «Окраска» система работает на 100% прямотоке свежего воздуха (рециркуляция отключена); в режиме «Сушка» активируется рециркуляция воздушных масс, а рекуператор переводится в байпасный режим.

Раздел 2. Центральная система холодоснабжения (Климат-контроль)

• Промышленные чиллеры Midea SCAG210H (2 единицы):

• Исполнение: специальное тропическое исполнение (класс Т3), гарантирующее стабильную работу компрессоров при температуре наружного воздуха до +52 °C.
• Мощность: номинальная хладопроизводительность при стандартных +35 °C составляет 747 кВт; расчетная мощность в экстремальных условиях (+46 °C) — 612 кВт на один чиллер.
• Энергопотребление и регулировка: электрическая мощность компрессора — 244 кВт, коэффициент энергоэффективности COP равен 3.06. Применен полугерметичный двухроторный винтовой компрессор с системой плавного изменения производительности от 25% до 100% (хладагент R134a).

• Гидравлическая обвязка и распределение:

• Насосная группа с частотно-регулируемыми приводами (ЧРП), скомпонованная по схеме «1 рабочий + 1 резервный» (2 шт.).
• Буферные емкости (гидроразделители) — 2 комплекта.
• Двухходовые/трехходовые смесительные узлы с сервоприводами для точной регулировки воды на притоках (6 шт.).
• Комплект магистральных изолированных трубопроводов (DN150) в оболочке из вспененного каучука толщиной 19 мм.

Раздел 3. Системы воздухораспределения и фильтрации

• Приточный контур (12 ветвей): текстильные круглые воздуховоды диаметром 1450 мм, изготовленные из огнестойкой технической ткани на тросовых подвесах. Обеспечивают ламинарную подачу воздуха со скоростью 8–9 м/с (нагрузка на одну ветвь — 50 000 м³/ч). Поставляются по 2 ветви на каждую вентиляционную установку.
• Вытяжной контур (6 главных линий): прямоугольные или круглые воздуховоды из оцинкованной стали (толщина листа 0,8–1,0 мм) класса плотности «В» с фланцевыми стыками. Скорость потока в магистрали — 8–10 м/с.
• Грубая и средняя фильтрация опыла: вытяжные стеновые модули SPK-PTS (12 комплектов) с высокопроизводительными фильтрационными кассетами PTS-Block, обеспечивающими двухступенчатую очистку удаляемого воздуха от малярного тумана по классам G2 и G3.
• Защита от песчаных бурь: 12 комплектов инерционных пескоуловителей (защитных решеток), монтируемых на узлах забора наружного воздуха и выхлопных шахтах для защиты внутренних каналов от пустынного песка.

Раздел 4. Потолочные распределительные пленумы

• Приточные пленумы (6 единиц): формируют равномерный нисходящий поток воздуха, поддерживая в ангаре небольшое избыточное давление для предотвращения подсоса пыли из смежных помещений. Потолок выполнен из огнестойкой ткани и оборудован распределительными решетками SPK.
• Фильтрация тонкой очистки: рулонные фильтры абсолютной очистки класса F9 (согласно EN ISO 16890, ISO ePM1 50%), задерживающие мелкодисперсную пустынную пыль. В комплекте поставляется дополнительный ЗИП-набор фильтров F9 на 1 год работы с возможностью их оперативной замены без остановки вентиляционных машин.

Раздел 5. Комплекс водоподготовки, очистки стоков и гидравлики

• Система деминерализации воды (1 шт.): специализированная технологическая станция производительностью 5 м³/ч. Работает по методу двухступенчатого обратного осмоса и последующей деионизации (RO+DI) с непрерывным мониторингом электропроводности и уровня pH. Наличие данной системы является обязательным требованием для финишной подготовки лайнеров в соответствии со строгими стандартами Boeing BMS. Включает накопительные буферные резервуары исходной и деминерализованной воды объемом по 10 м³ и дублированные насосные группы подачи. Контур трубопроводов и фитингов выполнен из нержавеющей стали марки AISI 316.
• Локальные очистные сооружения (ЛОС): автоматизированная установка напорной реагентной флотации (DAF) с отстойником для нейтрализации сточных вод, образующихся после смывки старой краски и моющих процедур. Комплектуется шламовыми насосами откачки осадка («1 рабочий + 1 резервный») и накопительным баком для сбора шлама с датчиком уровня.

4. СИСТЕМА АВТОМАТИЗАЦИИ И ИНТЕЛЛЕКТУАЛЬНОГО УПРАВЛЕНИЯ

Управление всем спектром технологического оборудования ангара осуществляется через распределенную многоуровневую систему промышленной автоматизации на базе главного контроллера SPK-PaintManager (архитектура ПЛК/SCADA).

Аппаратный состав и функционал управления:

• Центральный пульт: оборудован основным 20-дюймовым сенсорным экраном (HMI) с интуитивно понятным графическим интерфейсом оператора. Пульт координирует работу вентиляционных машин, чиллерной станции, контуров увлажнения и исполнительных механизмов рекуперации.
• Локальные панели: система включает 6 индивидуальных панелей управления вентиляционными агрегатами SPK-VU-99 (с частотно-регулируемыми приводами вентиляторов) и выделенную панель координации работы чиллеров.
• Контроль технологических режимов: автоматическое переключение и ведение процессов в режимах «Окраска», «Сушка» и «Ожидание».
• Развитая сеть датчиков и контрольно-измерительных приборов:

• 12 датчиков температуры и относительной влажности (T+RH) высокой точности (±0.3 °C / ±2%), распределенных по рабочим зонам ангара (по 2 прибора на зону).

• Датчики температуры наружного воздуха и канальные датчики за блоками рекуперации.

• Погружные температурные датчики на линиях прямой и обратной подачи ледяной воды каждого чиллера.

• Датчики дифференциального давления (0–500 Па) для непрерывного контроля забивки потолочных фильтров F9 с выводом аварийного предупреждения.

• Датчики дифференциального давления на вентиляторах (0–3 000 Па).

• Электромагнитные расходомеры воды, контролирующие подачу на блоки адиабатического увлажнения.

• Кабельное хозяйство: силовые кабельные линии выполнены негорючим экранированным кабелем с низким дымовыделением (класс FR-LS), шины данных проложены экранированной витой парой FTP Cat6 в оцинкованных кабельных лотках. Вся периферия, размещаемая во взрывоопасных зонах, имеет взрывозащищенные вводы и компоненты (стандарт ATEX) и рассчитана на температурную нагрузку до +60 °C.

• Предиктивный сервис: интеллектуальная система ведет постоянный учет наработки (моточасов) отдельных узлов (подшипников, приводов, клапанов) и автоматически информирует оператора о наступлении планового срока технического обслуживания.

5. ДОПОЛНИТЕЛЬНЫЕ ИНЖЕНЕРНЫЕ ОПЦИИ (ПО ЗАПРОСУ)

Данные позиции расширяют базовую функциональность комплекса и могут быть включены в финальный договор поставки по согласованию с заказчиком.

• О-1. Спецосвещение рабочей зоны: комплект взрывозащищенных светодиодных светильников (класс ATEX). Обеспечивает уровень освещенности на поверхности планера > 1000 люкс при строго выверенной цветовой температуре 5000–6500 К (нейтральный белый спектр без искажения цветов). Соответствует международному авиационному стандарту GCAA GM-06.

• О-2. Роботизированное пожаротушение: интеллектуальная система автоматического позиционирования лафетных стволов, управляемая комбинированными УФ/ИК-детекторами обнаружения открытого пламени. Компоненты полностью интегрированы в общее ПО SPK-PaintManager и сертифицированы по взрывозащите.

• О-3. Автоматический мониторинг НКПР: многоточечная система газоанализаторов, непрерывно измеряющая концентрацию паров растворителей в воздухе. Программируются три уровня тревоги: 10%, 20% и 50% от нижнего концентрационного предела взрываемости. При достижении пороговых значений автоматика мгновенно увеличивает кратность воздухообмена. Система обязательна к установке согласно регламентам GCAA GM-06 / NFPA.

• О-4. Модульная докинговая система (подмости): специализированный комплекс самоходных подъемников и регулируемых рабочих платформ с электроприводом. Проектируется индивидуально под геометрию Boeing 777 (для точного охвата фюзеляжа диаметром до 6,2 м и размаха крыльев от 65 до 72 м), открывая безопасный круговой доступ персонала ко всем точкам лайнера.

• О-5. Малярное окрасочное оборудование (20 комплектов): комбинированные окрасочные установки, сочетающие технологии низкого давления (HVLP) и безвоздушного распыления во взрывозащищенном исполнении. Полностью совместимы с вязкими специализированными полиуретановыми авиационными грунтами и эмалями класса Boeing BMS 10-83R.

• О-6. Модульная компрессорная станция: рамный блок снабжения сжатым воздухом высокой степени очистки. Укомплектован рефрижераторными и адсорбционными осушителями, а также системой ресиверов, обеспечивающих стабильную точку росы под давлением на уровне -40 °C.

• О-7. Краскоприготовительное отделение и склад ЛКМ: готовый рамный модуль с климат-контролем (+15...+25 °C), автономной аварийной вентиляцией, высокоточным весовым и смесительным оборудованием. Все электрокомпоненты защищены по стандарту ATEX.

6. СВОДНЫЙ ЭНЕРГЕТИЧЕСКИЙ БАЛАНС КОМПЛЕКСА
