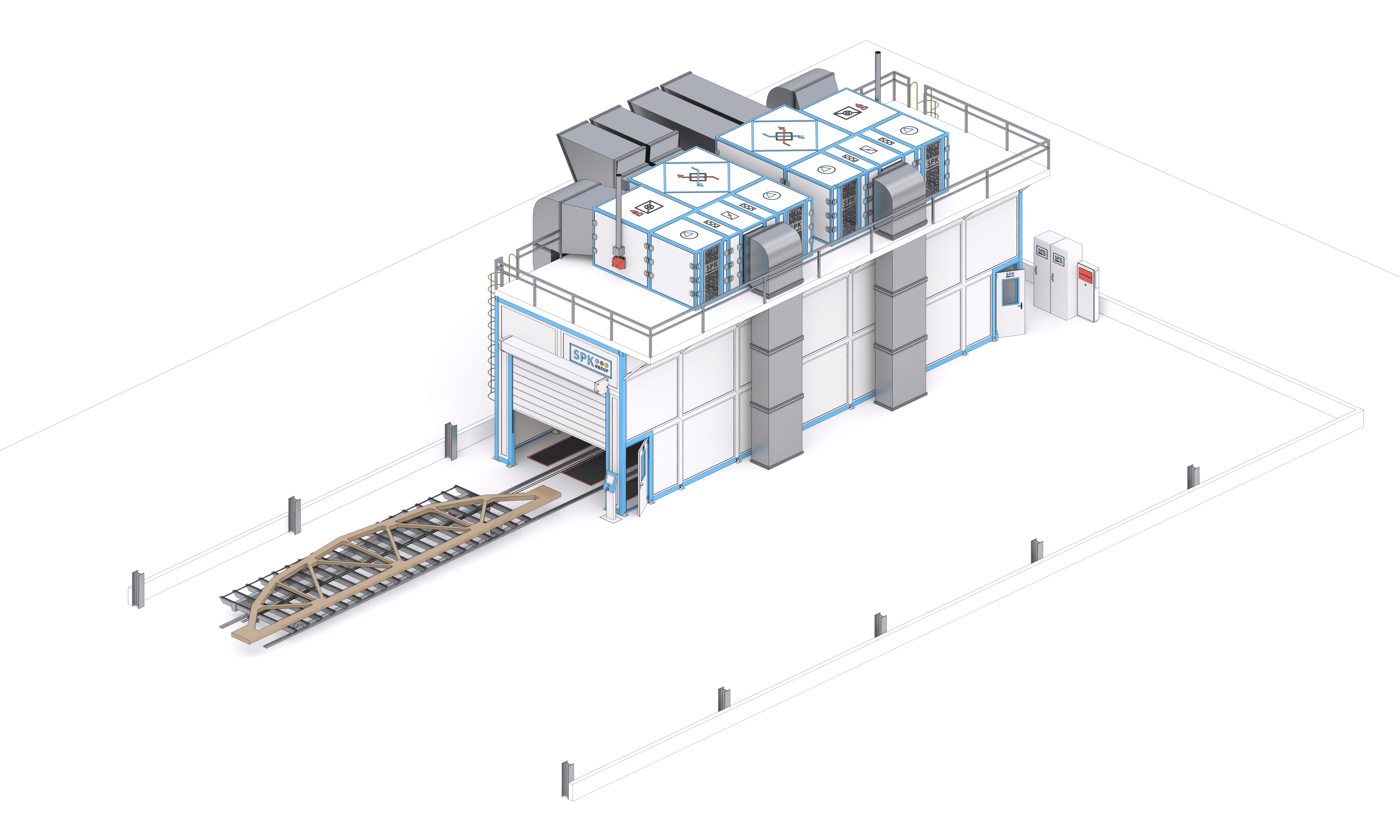

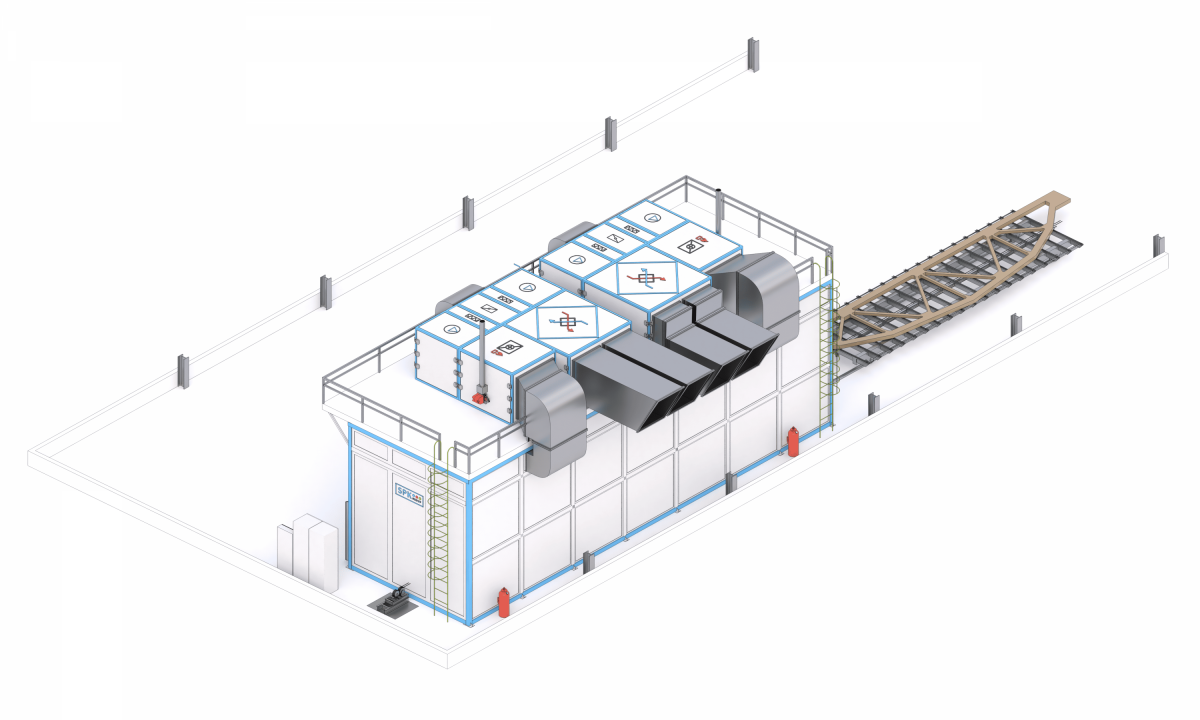

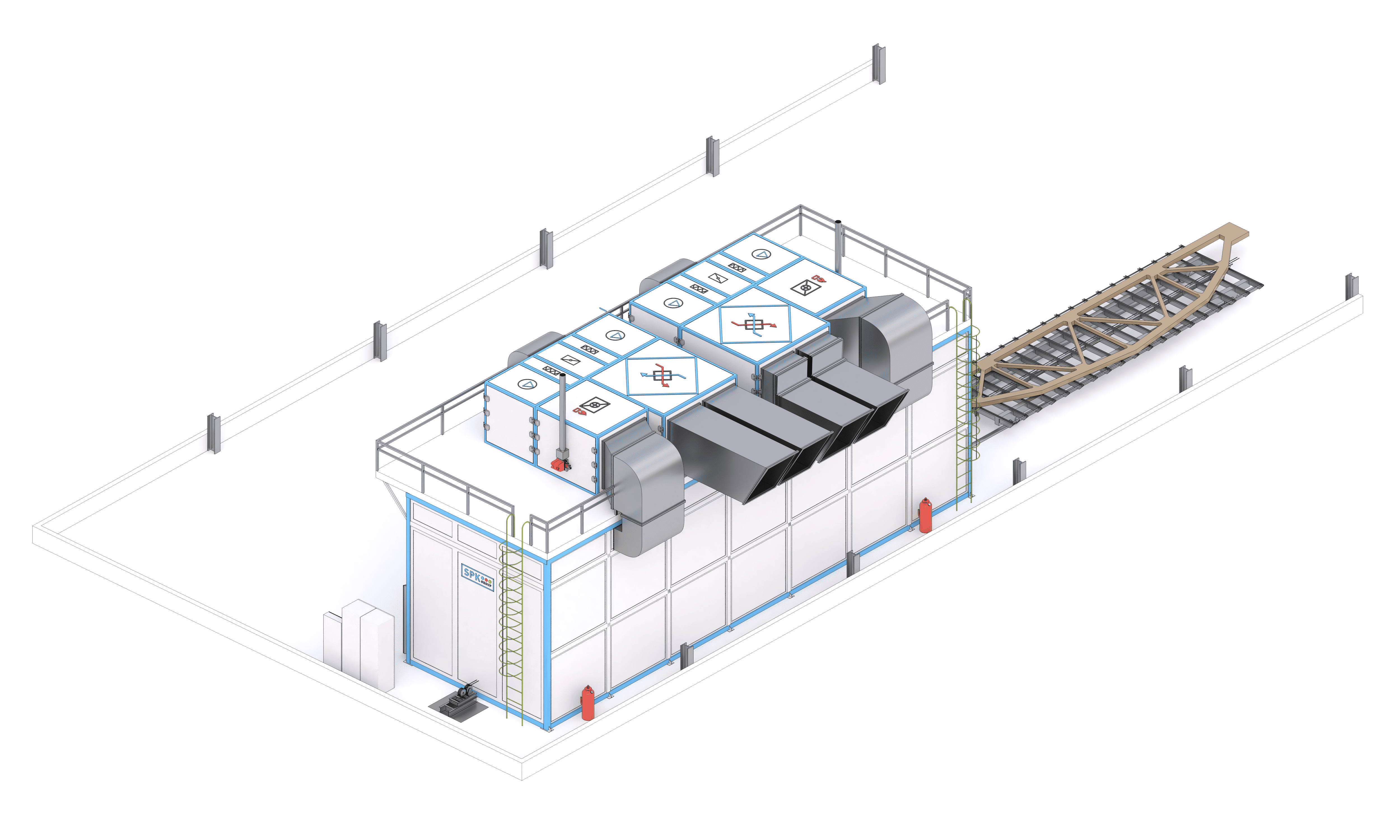

Тупиковая окрасочно-сушильная камера для металлоконструкций SPK-15.5.4

Обзор и назначение окрасочно-сушильной камеры SPK-SCB-15.5.4

Окрасочно-сушильная камера (ОСК) тупикового типа модели SPK-SCB-15.5.4 представляет собой высокотехнологичный комплекс, разработанный для полного цикла обработки металлических поверхностей.

Основные функции оборудования:

• Предварительная подготовка изделий к финишной отделке.
• Качественное нанесение лакокрасочных материалов (ЛКМ).
• Эффективная сушка нанесенных покрытий при заданных повышенных температурах.

Внутри рабочей зоны формируется абсолютно равномерный нисходящий поток предварительно очищенного и подогретого воздуха. Благодаря сухому способу фильтрации воздушных масс от окрасочного тумана, гарантируется безупречное качество лакокрасочного покрытия без необходимости проектирования и возведения сложных дополнительных очистных сооружений.

Технические характеристики и габариты обрабатываемых изделий

Конструкция камеры оптимизирована для работы с крупногабаритными и тяжеловесными объектами.

Параметры принимаемых деталей:

• Тип обрабатываемых изделий: массивные металлоконструкции.

• Максимальные габариты (ДхШхВ): 12000 х 2500 x 300 мм.
• Предельный вес узла: 5 000 кг.

• Площадь окрашиваемой поверхности (на одно изделие): 68.7 м².

Внутренние размеры ОСК:

• Длина: 15 м.

• Ширина: 4.5 м.

• Высота: 4 м.

Конструктивные особенности и теплоизоляция корпуса

Основой ОСК является прочный общий силовой каркас внутреннего исполнения, устойчивый к внешним эксплуатационным нагрузкам.

• Стены и ограждения: Смонтированы из технологичных сэндвич-панелей толщиной 80 мм различных типоразмеров.

• Обслуживание поверхностей: Внутренние стены и потолок изготовлены из материалов, легко очищаемых от остатков ЛКМ, пыли и порошковых составов. Для упрощения ухода допускается использование защитных пленок или жидких смываемых покрытий.
• Климатическое исполнение: Соответствует стандарту УХЛ4 (эксплуатация в закрытых отапливаемых помещениях).

• Безопасность: Все ключевые узлы, включая вентиляционные системы и осветительные приборы, выполнены во взрывозащищенном исполнении.

Ворота и сервисные двери тупиковой камеры

Поскольку камера относится к тупиковому типу, загрузка и выгрузка деталей производятся через один общий проем.

• Въездные ворота (1 шт.): Рулонного типа из ПВХ, установлены с торца корпуса. Материал полотна устойчив к воздействию агрессивных органических растворителей и высоких температур. Конструкция обладает надежной теплоизоляцией и требует минимального сервисного обслуживания.
• Сервисные двери (2 шт.): Выполняют роль герметичных технологических выходов и аварийных путей эвакуации. Система обеспечивает плавное закрытие и плотное прилегание створок во всех режимах работы оборудования, включая срабатывание систем пожаротушения. Каждая дверь оснащена красной аварийной световой сигнализацией.

Вентиляция, фильтрация и система распределения воздуха

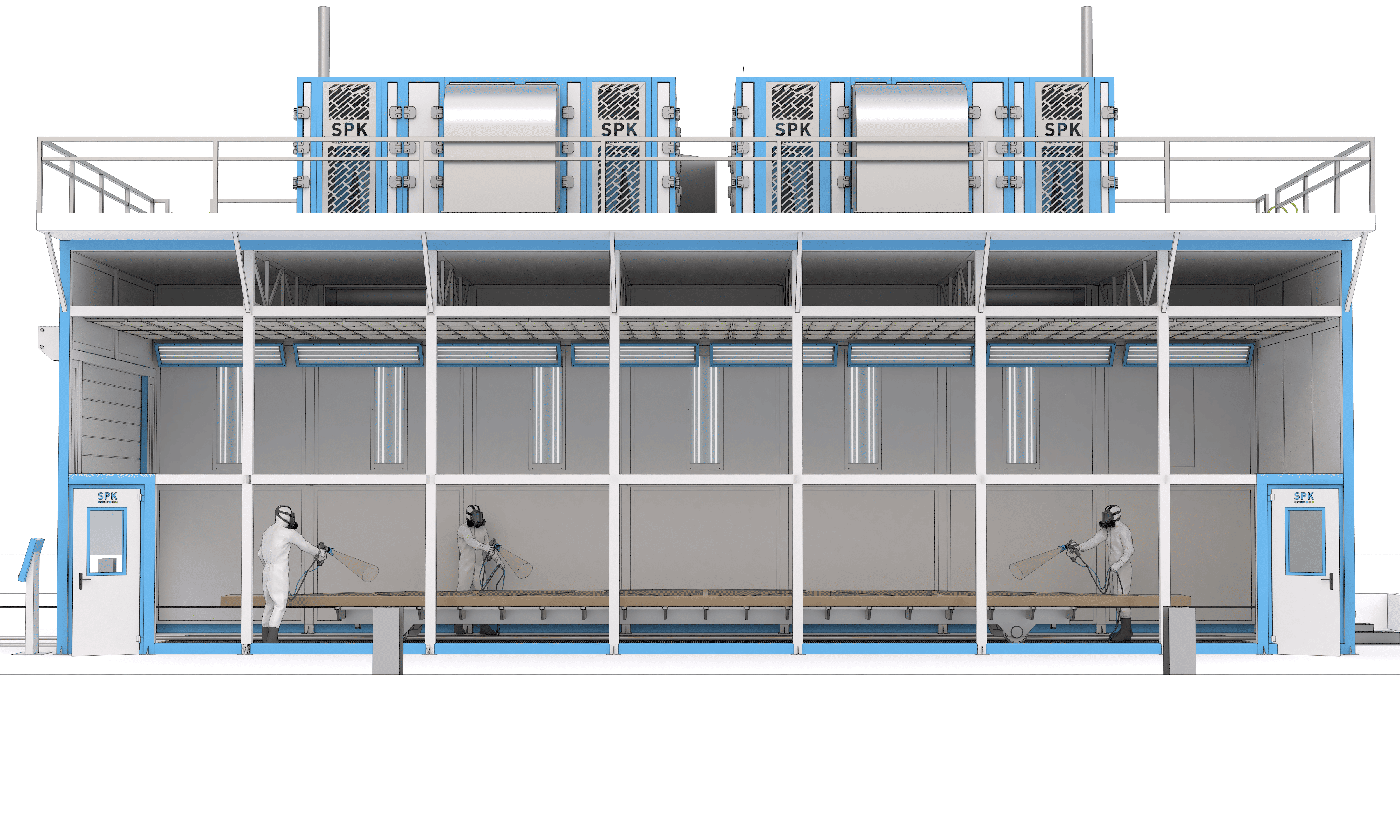

Воздухообмен в камере организован по классической нисходящей схеме (сверху вниз), что исключает завихрения и оседание пыли:

1. Подача воздуха: Воздушный поток нагнетается в камеру статического давления (пленум) и равномерно распределяется по всей площади потолка через систему тонкой потолочной фильтрации.

1. Удаление воздуха: Отработанный воздух вместе с остатками краски вытягивается через напольные воздушные каналы.

1. Силовые агрегаты: За вентиляцию отвечают 2 мощных приточно-вытяжных агрегата SPK-VU-23. Электродвигатели вентиляторов управляются частотными преобразователями, которые защищают сеть от перегрузок и позволяют точно регулировать уровень разряжения среды внутри кабины.

Газовый нагрев воздуха и теплогенерация

В качестве основного источника энергии для поддержания микроклимата и режима сушки используется природный газ.

Вентиляционные блоки камеры полностью укомплектованы необходимым тепловым оборудованием:

• Высокоэффективным газовым теплообменником из жаропрочной нержавеющей стали.
• Промышленной газовой горелкой.
• Безопасным газовым мультиблоком.

Примечание для проектировщиков: Проектирование и подведение дальнейшей газовой линии за пределами блоков ОСК находится в зоне ответственности заказчика.

Взрывозащищенное освещение рабочей зоны

Для создания комфортных и безопасных условий маляра в камере установлена светотехническая система повышенной яркости и надежности во взрывозащищенном исполнении.

Такая конфигурация гарантирует отсутствие слепых зон и теней, позволяя контролировать равномерность нанесения слоев ЛКМ по всей площади детали.
