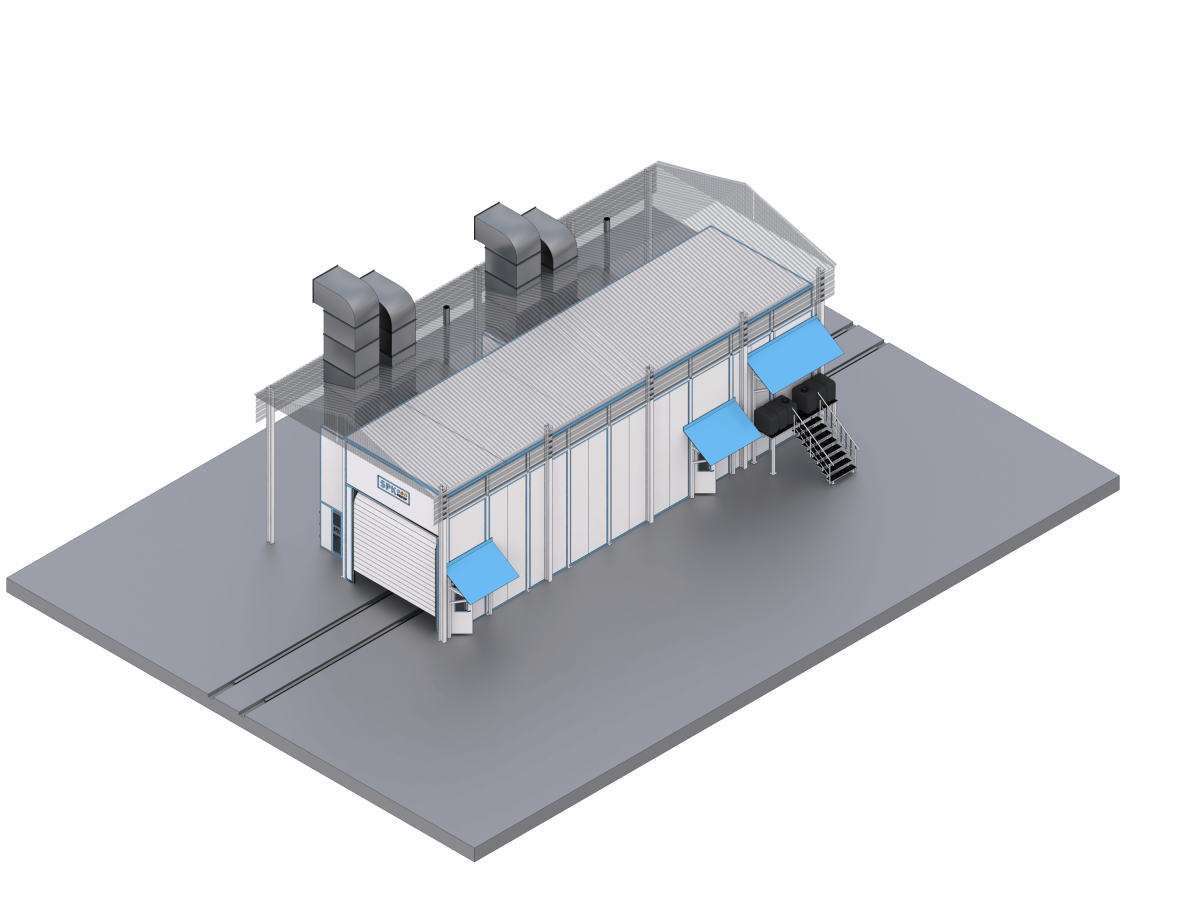

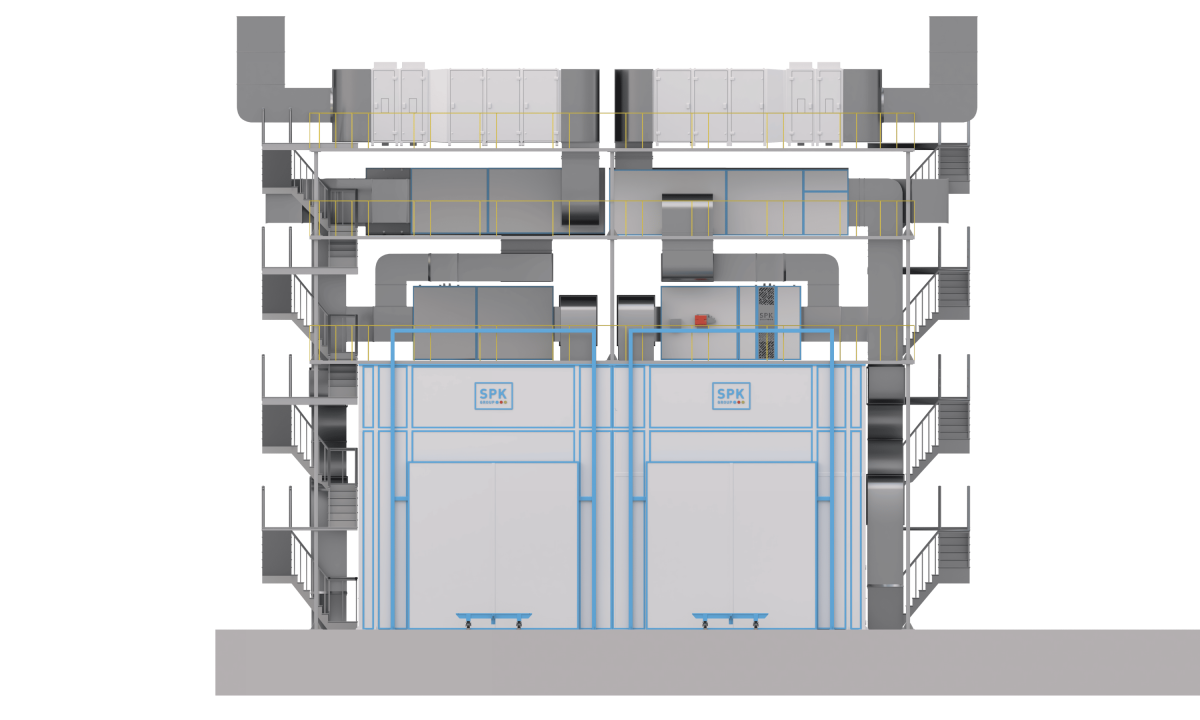

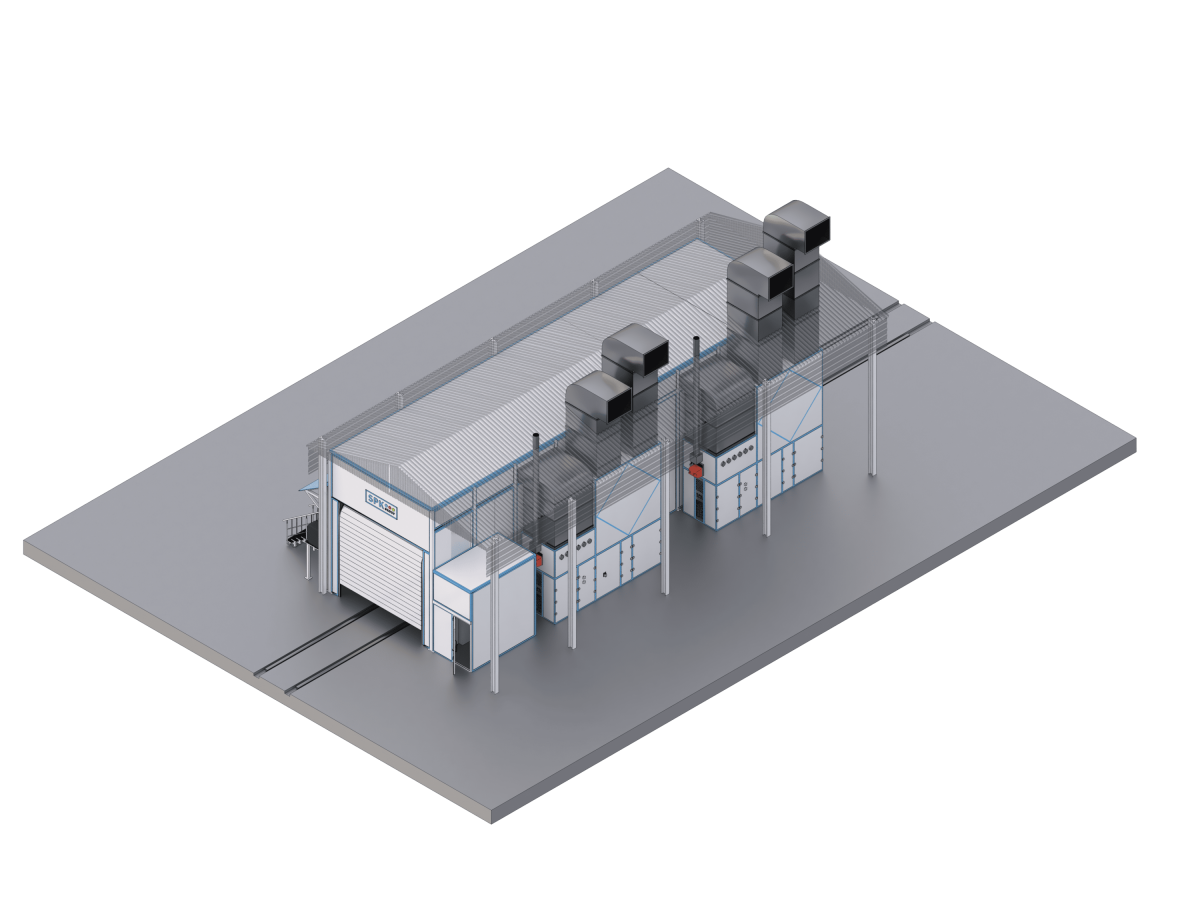

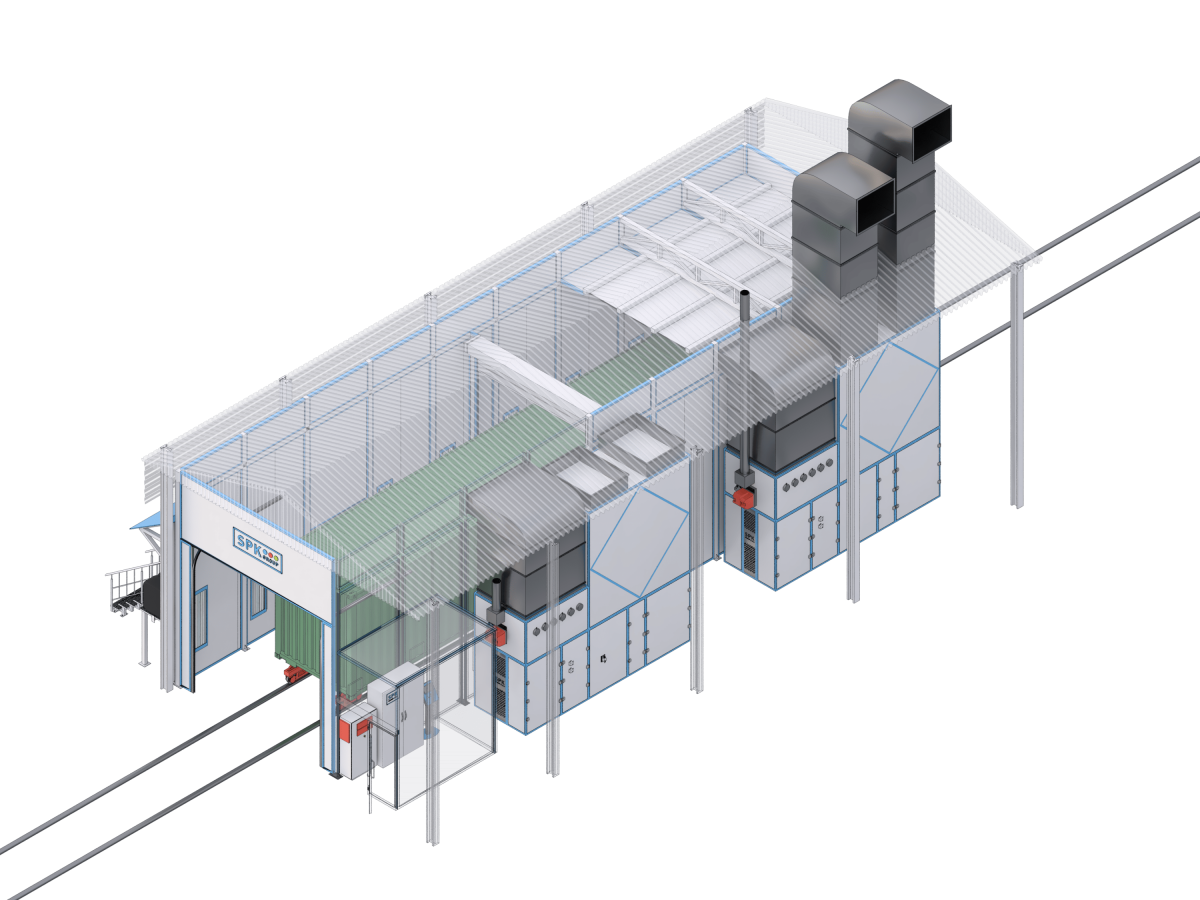

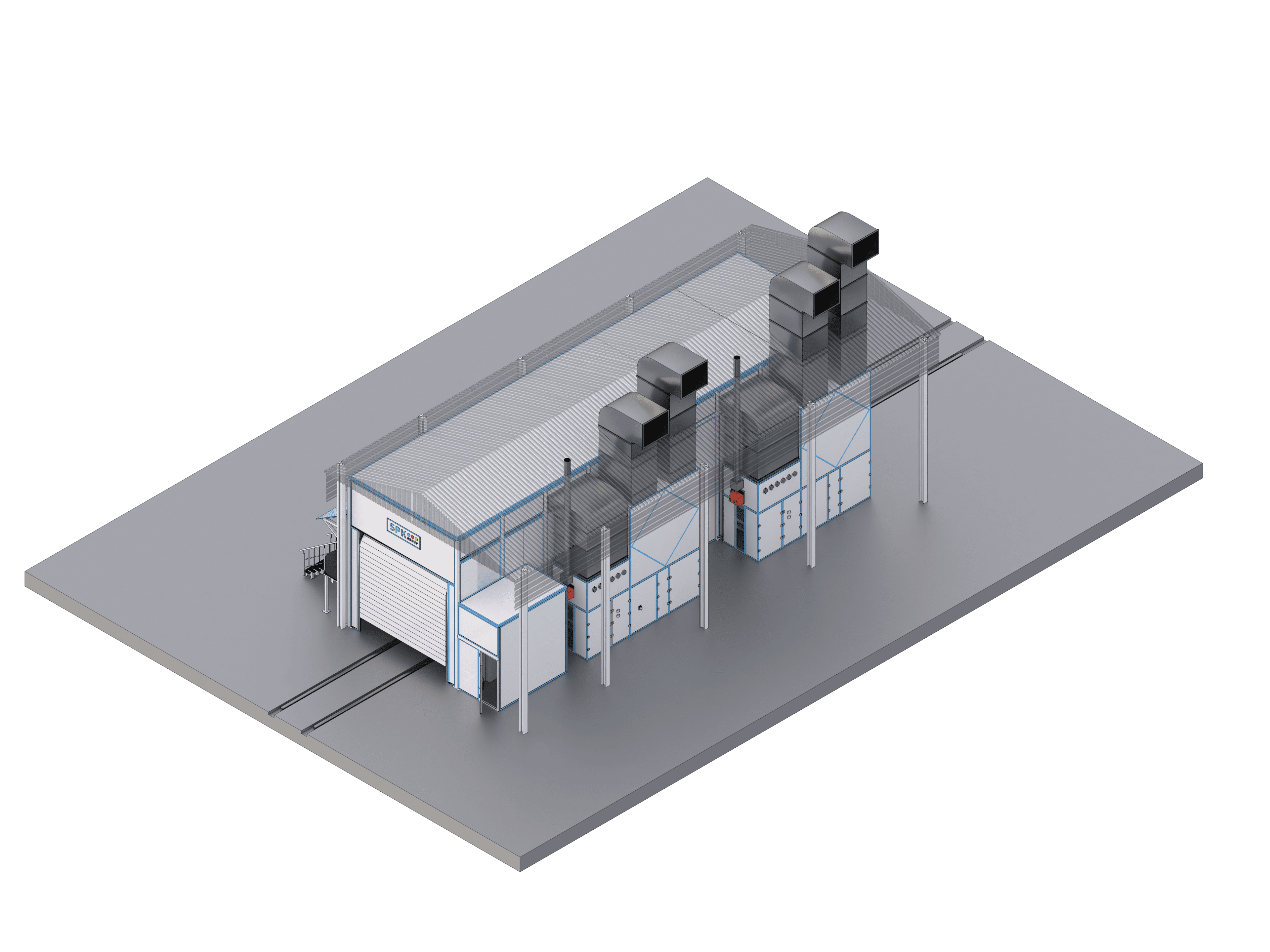

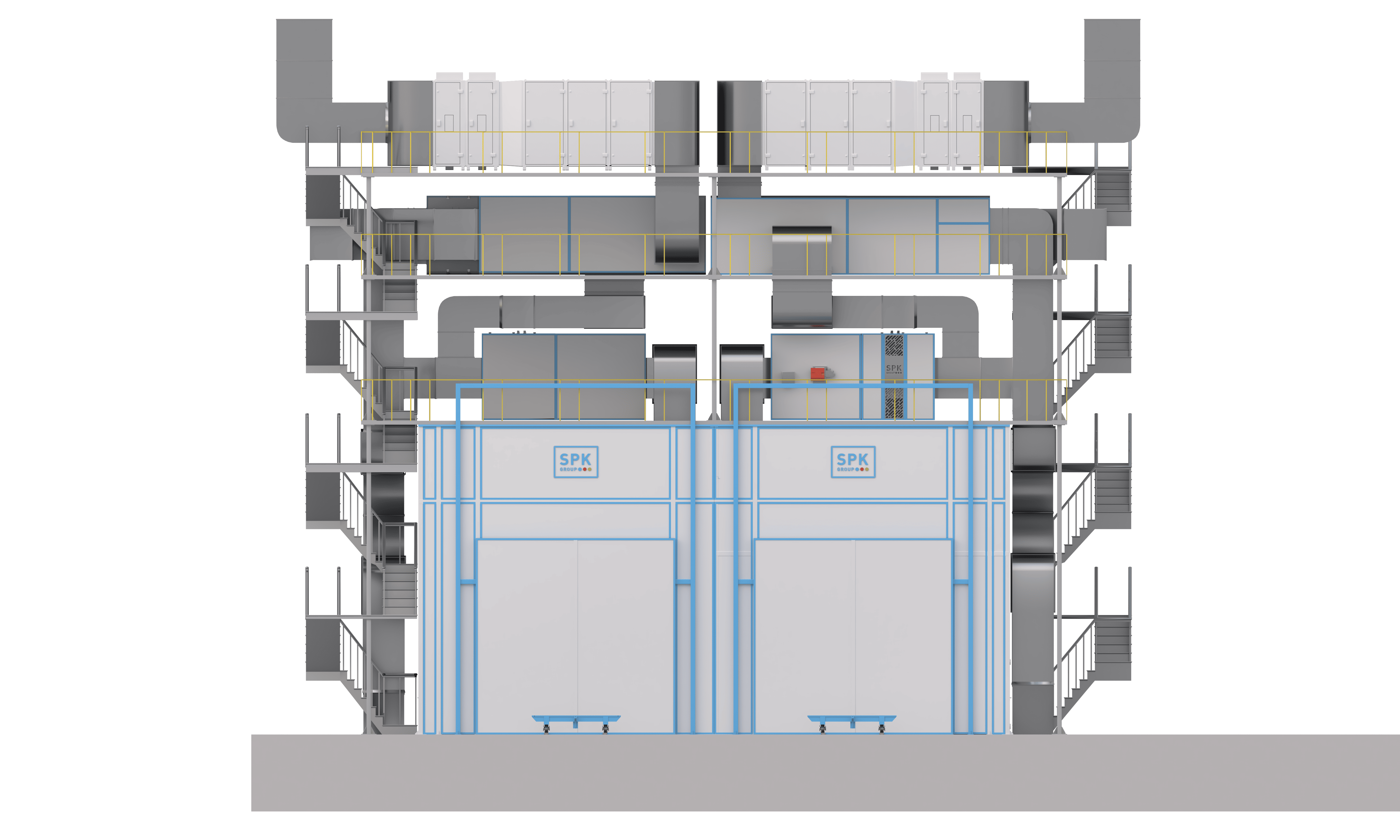

Техническая спецификация окрасочно-сушильной камеры SPK SCB (O) - 15.5.5
Общие сведения
- Тип камеры: обитаемая, предназначенная для окраски и сушки.
- Климатическое исполнение: УХЛ1.
- Температурные режимы:
- Окраска: +20°C ±2°C.
- Сушка: +60°C ±2°C.
- Принцип работы: периодического действия.
- Конструкция:
- Внутренние размеры: 15000 × 5000 × 5000 мм (Д×Ш×В).
- Внешние размеры: 15240 × 5240 × 5800 мм.
- Внешние размеры с оборудованием: 15240 × 6890 × 5800 мм (уточняются при проектировании).
- Количество секций: 2.
Освещение и внутренние элементы
- Освещение стандарта: по ГОСТ Р55710-2013, в чистой камере: 750–1000 лк.
- Тип светильников: светодиодные серии SPK LED.
- Степень защиты: IP 65.
Двери и ворота
- Сервисные двери: 3 шт., размеры 800 × 2000 мм (Ш×В), оборудованы системой "Антипаника".
- Основные ворота: подъемно-секционные, расположены по торцу по оси симметрии.
- Ширина проема: 4000 мм.
- Высота проема: 4500 мм (уточняется при проектировании).
- Ворота разделения секций: роллетные, торцевые, ширина 4500 мм, высота 4500 мм (уточняется).
Фильтрация воздуха
- Система сухой фильтрации:
- Вытяжной воздух: две ступени фильтрации → G3 (рулонный стекловолоконный), G4 (карманный).
- Приточный воздух: две ступени → G4 (карманный), M5 (рулонный).
Конструкция и фундамент
- Фундамент: сложной конфигурации, необходимость предварительного проектирования.
- Стены: стальной каркас с сэндвич-панелями толщиной 120 мм, наполнение минераловатной плитой плотностью 100 кг/м³.
- Крыша: прямая, сплошная, стальной каркас с сэндвич-панелями.
Внутренние решения и вентиляция
- Расположение дверей: боковая стена и внутренняя камера для оборудования.
- Двери: укомплектованы системой "Антипаника" и сервисным окном.
- Воздухообмен:
- Источник притока: потолочный, полный.
- Источник вытяжки: в полу.
- Направление воздуха: сверху вниз.
- Общий расход воздуха: 36000 м³/ч.
- Скорость воздушного потока в пустой камере: 0.22 м/с.
- Кратность воздухообмена: 160 об/ч.
Вентиляционное оборудование
- Тип агрегатов: СПК-VU-18, взрывозащищенные модели, всего 2 шт.
- Приточные и вытяжные вентиляторы: по 1 штуке в каждом агрегате, всего 4 вентилятора.
- Производительность вентилятора: 18000 м³/ч.
- Давление: 1000 Па.
- Мощность: по 15 кВт на вентилятор, суммарно 60 кВт.
Режимы окраски и сушки
- Автоматические клапаны: с электроприводом для переключения режимов.
- Регулировка производительности: осуществляется через частотные преобразователи.
