Комплекс подготовки и окраски поверхности для трамваев SPK, г. Тверь

1. ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-30.6.7
2. ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-15.7.7
3. ПНЕВМАТИЧЕСКАЯ ПОДЪЕМНАЯ ПЛАТФОРМА СЕРИИ SPK

ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-30.6.7

Проходная окрасочно-сушильная камера предназначена для подготовки поверхности, нанесения лакокрасочных покрытий и сушки крупногабаритных изделий в поточном производственном процессе. Камера размещается внутри производственного цеха и обеспечивает организацию последовательного перемещения изделий через зону окраски и сушки.
Основные габариты кабины
Внутренние размеры (Д × Ш × В): 30 000 × 6 000 × 6 660 мм.
Такие размеры позволяют работать с крупногабаритными металлоконструкциями, спецтехникой, вагонами, контейнерами и другими изделиями значительной длины.
Конструкция кабины
Несущий металлический каркас, обшитый сэндвич-панелями толщиной 80 мм с заполнением из минеральной ваты на основе базальтового волокна.
Минеральная вата обеспечивает огнестойкость, тепло- и звукоизоляцию.

Система вентиляции
Принудительная приточно-вытяжная вентиляция.

Забор свежего воздуха — из окружающей среды цеха.
Выброс отработанного воздуха — в окружающую среду.
Управление приточным и вытяжным вентиляторами осуществляется через электродвигатели, оснащённые частотными преобразователями, что позволяет плавно регулировать производительность и поддерживать требуемый воздухообмен в режимах окраски и сушки.

Освещение
Светодиодные светильники взрывозащищённого исполнения.
Расположение — потолочные и угловые, обеспечивают равномерную освещённость рабочей зоны.

Система пожарной безопасности
Автоматическая установка порошкового пожаротушения с управлением на базе оборудования «Болид».

Система управления
Управление камерой реализовано на базе программируемого релейного контроллера с удобным интерфейсом — сенсорной панели управления.
Частотные преобразователи позволяют оператору точно задавать режимы вентиляции в зависимости от технологической операции (окраска / сушка).

ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-15.7.7

Окрасочно-сушильная камера размещается внутри производственного цеха и представляет собой крупногабаритную кабину с внутренними размерами 15 000 × 6 500 × 6 500 мм. Конструкция кабины выполнена на основе металлического каркаса, обшитого сэндвич-панелями толщиной 80 мм с наполнителем из минеральной ваты на базальтовом волокне, что обеспечивает необходимую теплоизоляцию и прочность.

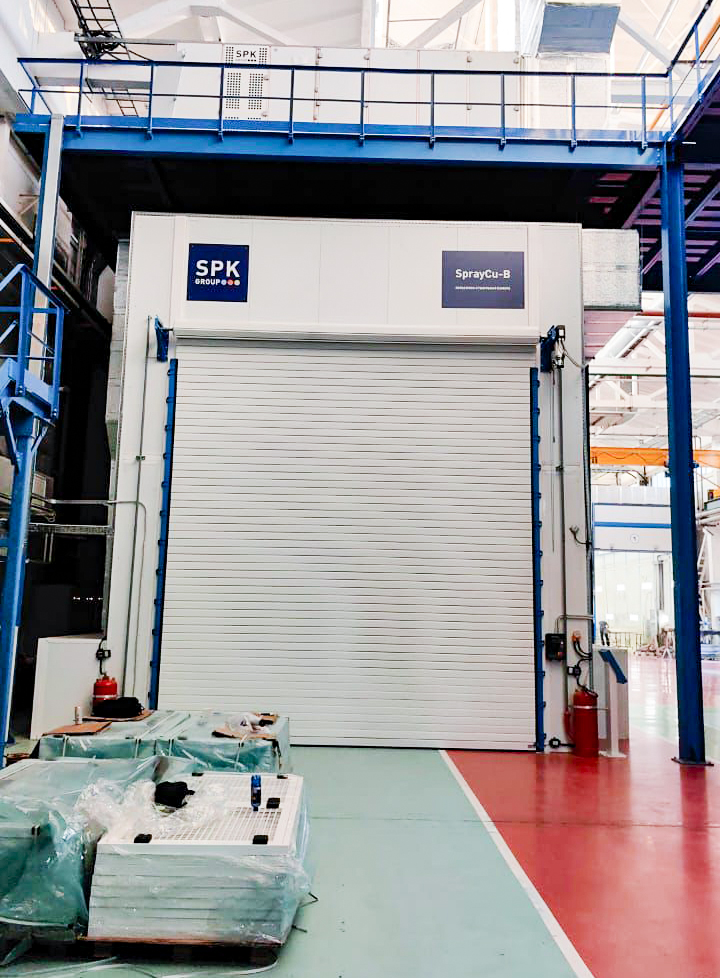

Доступ в камеру осуществляется через две роллетные ворота с электрическим приводом размером 5 000 × 5 000 мм, а также через две сервисные двери. Вентиляционная система организована как принудительная приточно-вытяжная: свежий воздух забирается из окружающей среды цеха, а отработанный воздух выбрасывается наружу. Вентагрегаты модели SPK-VU-50 в количестве двух штук размещены на крыше камеры. Приточный воздух подаётся сверху вниз, а вытяжка осуществляется через боковые стены. Общая производительность вентиляции составляет 50 000 м³/ч, что обеспечивает кратность воздухообмена не менее 120 раз в час.

Освещение внутри кабины создаётся с помощью взрывозащищённых светодиодных светильников потолочного и углового исполнения. Для обеспечения безопасности предусмотрена автоматическая система порошкового пожаротушения с управлением на базе оборудования «Болид».

Отзыв заказчика

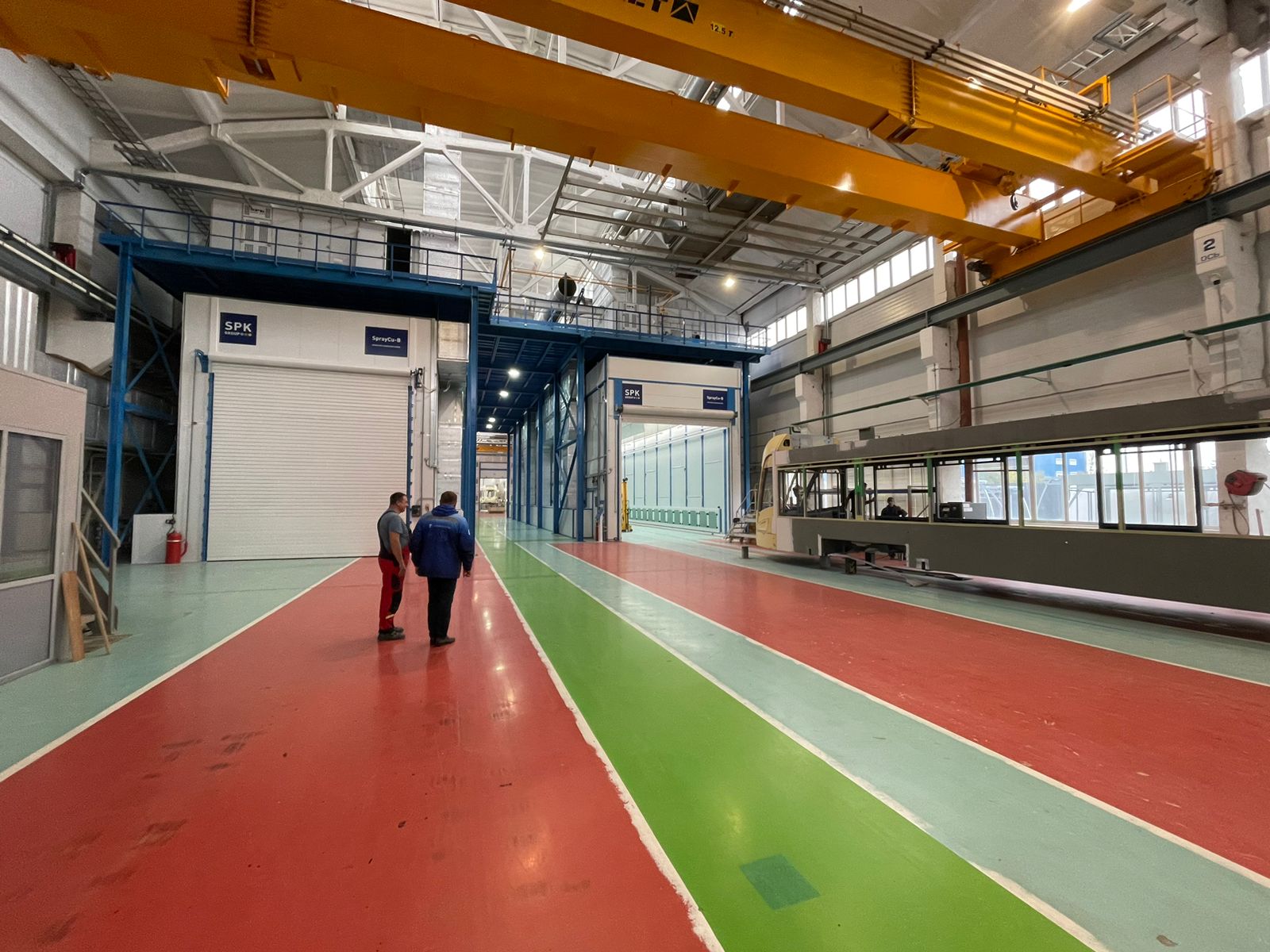

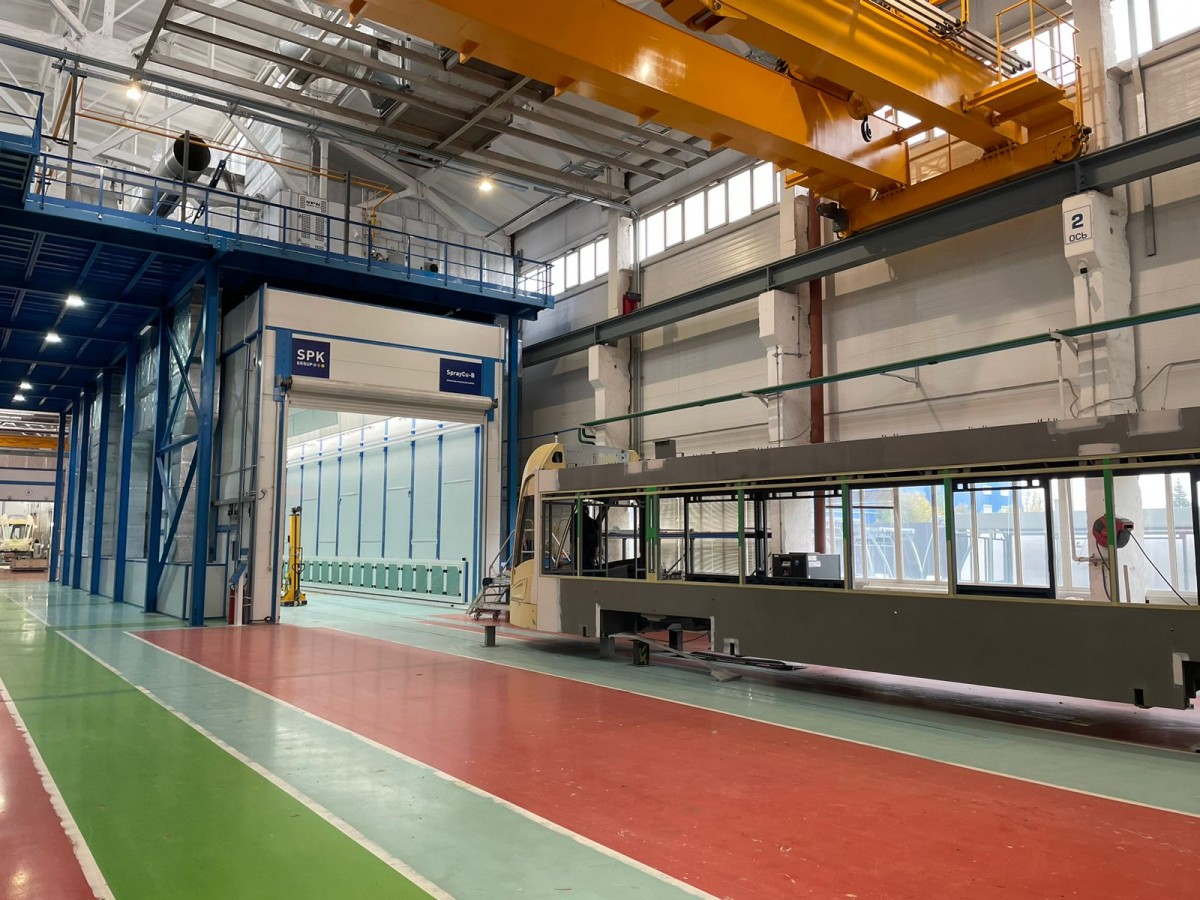

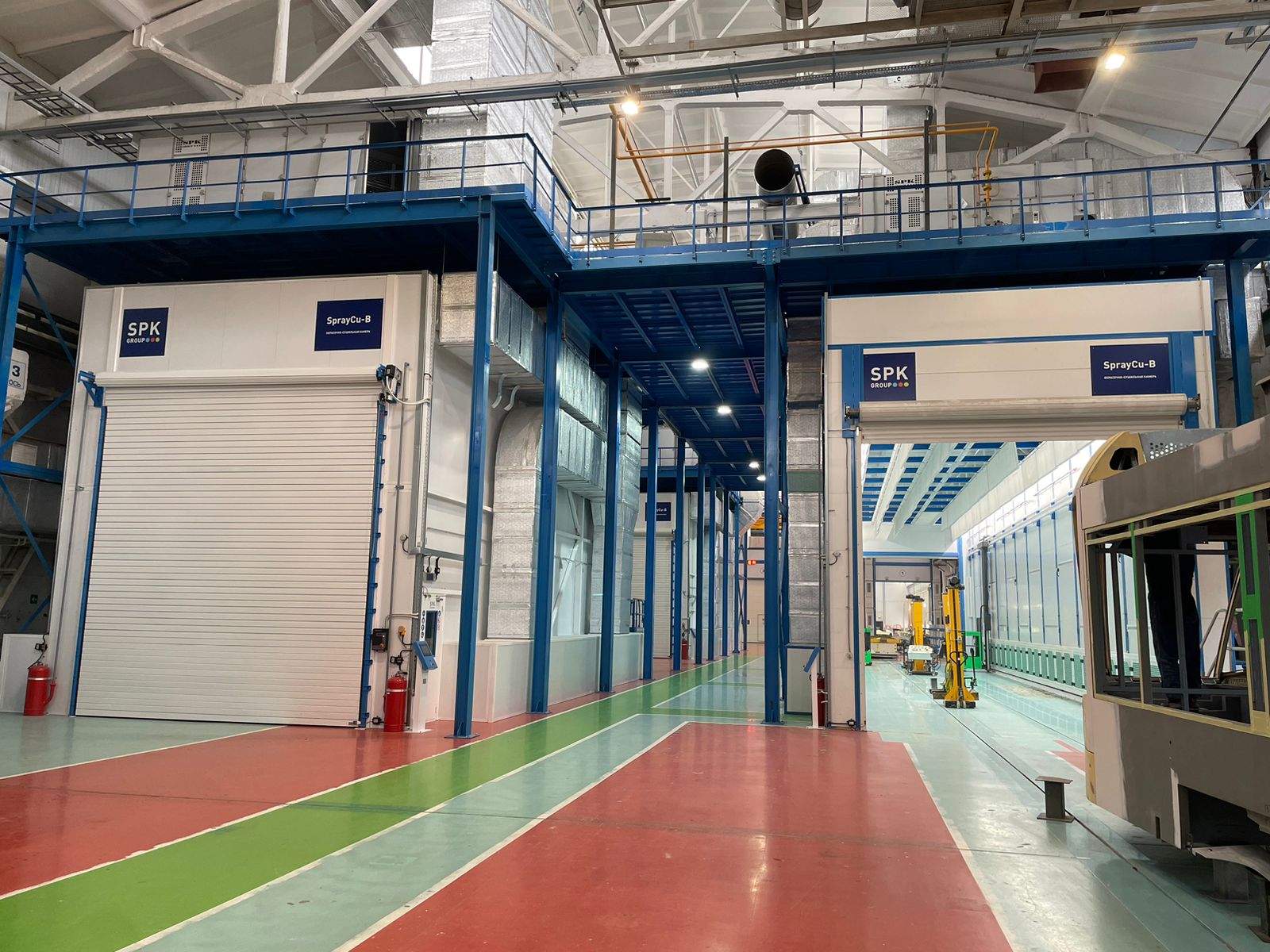

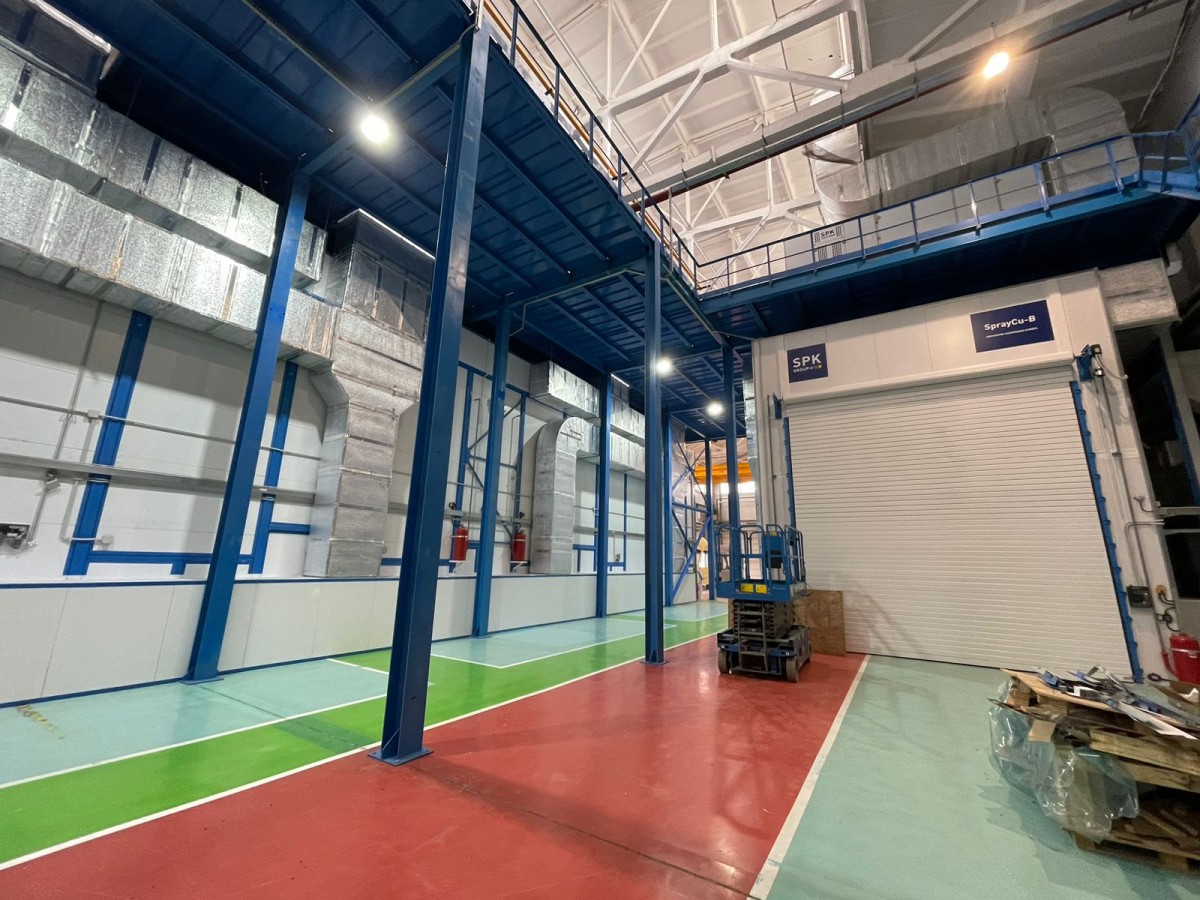

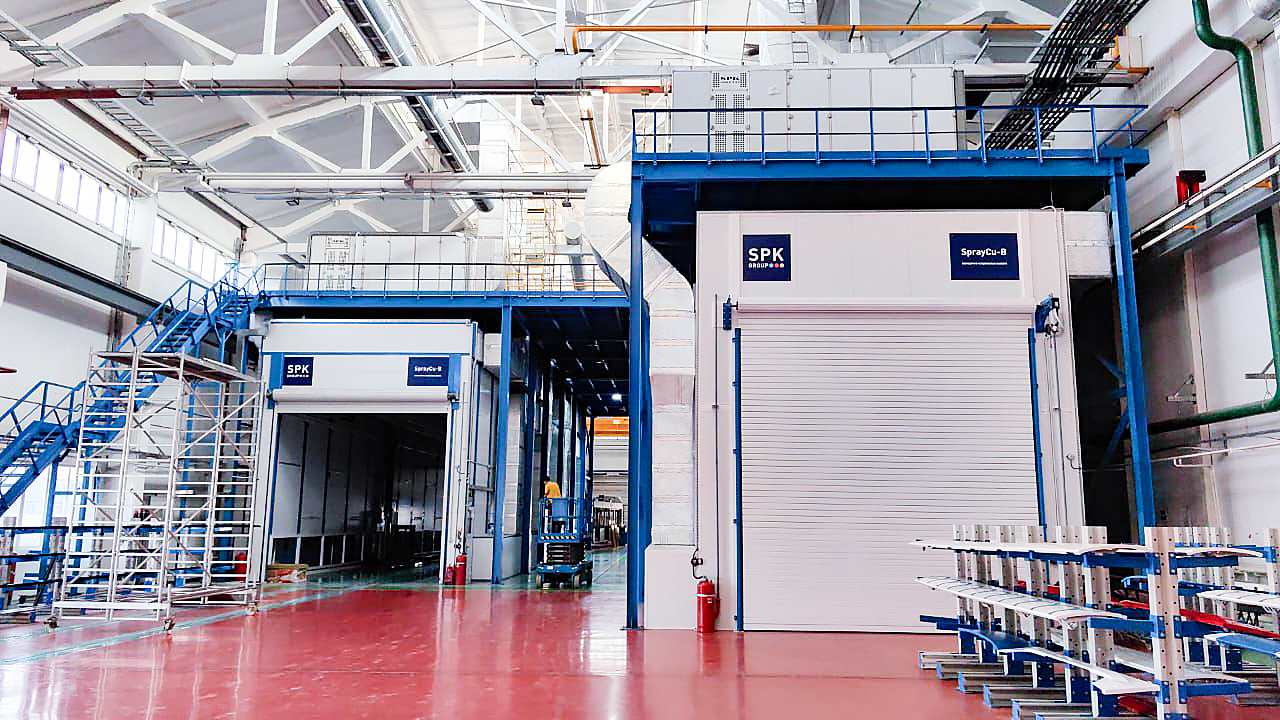

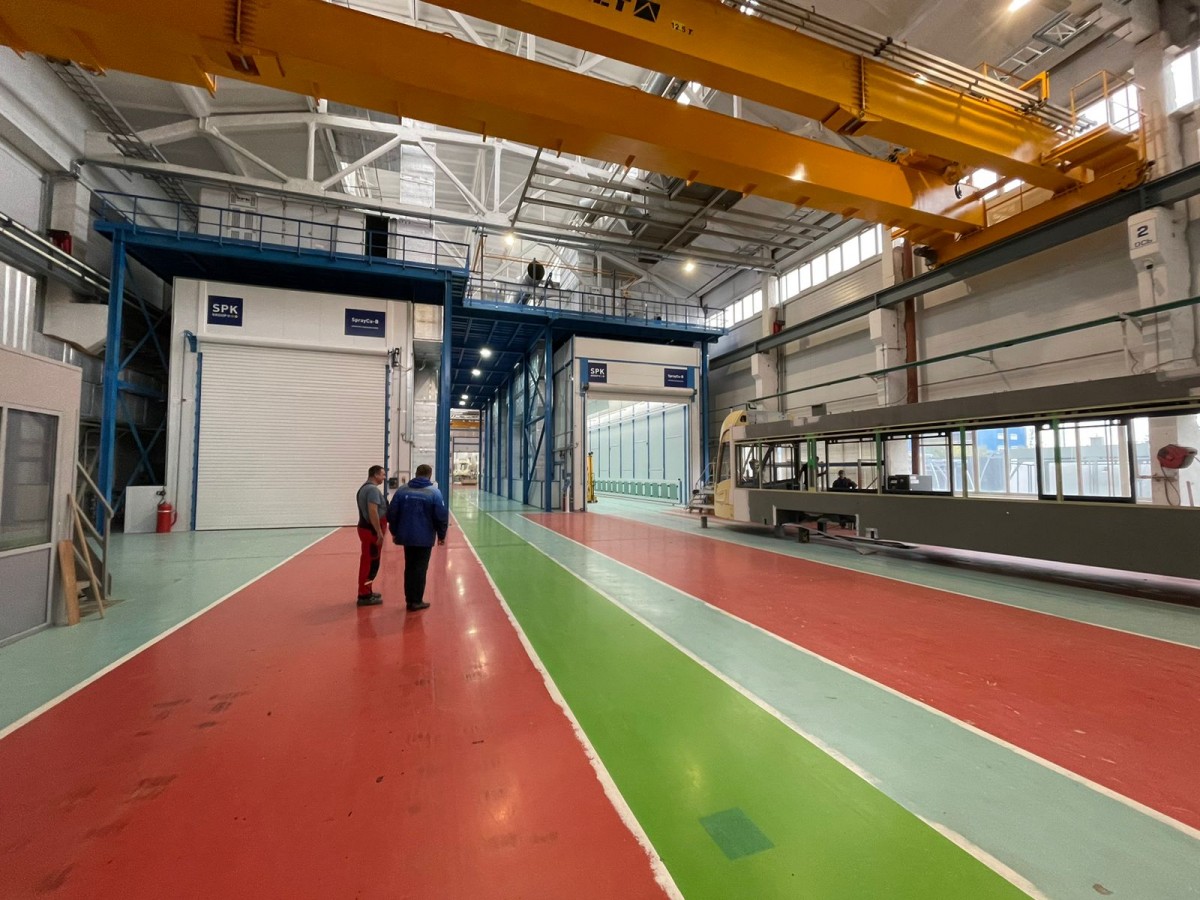

Фото реализованного проекта
