ОПИСАНИЕ ПРОЕКТА
Данная камера предназначена для ручной обработки металлических поверхностей черного металла методом струйной обработки с применением сухого сыпучего абразива — литой или дробленой стали.
Кабина
- Внутренние размеры (длина × ширина × высота), мм: 7000 × 5000 × 4000;
- Каркас выполняется из металла с применением сэндвич-панелей;
- Стены покрыты защитным слоем резины толщиной не менее 3 мм;
- Количество ворот — 2 шт.;
- Ворота — подъемного типа с электроприводом, размер: 4000 × 3000 мм;
- Сервисная дверь — 1 шт., размер: 800 × 2000 мм;
Освещение
- Используются светодиодные светильники — 8 шт.;
- Яркость рабочей зоны (на высоте 1 метр) превышает 500 люкс;
- В кабине предусмотрен аварийный светильник — 1 шт., который работает до 3 часов в аварийном режиме;
- Светильники имеют общепромышленное исполнение;
Вентиляция
- Воздушный поток направляется по диагонали вдоль длины камеры;
- Установлен один вентилятор (модель SPK-VFU-100) с производительностью 10 000 м³/ч;
- Количество фильтров — 9 шт.;
- Расход сжатого воздуха на один вентилятор: 0,6–1,0 м³/мин;
- Эффективность фильтрации частиц размером от 0,2 до 2,0 мкм составляет 99,9%;
- Максимальное содержание пыли в загрязненном воздухе — 2,0 г/м³;
- Остаточное содержание пыли в очищенном воздухе — 2,0 мг/м³.
Система сбора дроби
- Модель системы: SPK-SCS(SF);
- В системе скребковых полов — 4 пневматических цилиндра;
- Потребление сжатого воздуха на один цилиндр — 0,15 м³/мин.
Система рециркуляции дроби
- Модель: SPK-SRS-06.1;
- Размер допустимой фракции дроби: от 0,2 до 2,0 мм;
- Общий объем силоса — 600 л, из них 500 л — запас дроби;
- К системе подключается 1 напорный аппарат.
Дробеструйный пост
- Количество постов — 1;
- Объем резервуара напорного аппарата — 200 л;
- Максимальное рабочее давление — 12 бар;
- Диаметр абразивоструйного сопла — 9,5 мм;
- Длина рукава — 20 м;
- Используемый абразив — стальная литая или дробленая сталь с фракцией от 0,2 до 2,0 мм.
Электропитание
- Вентилятор ВФУ: 11 кВт, 400 В, 50 Гц;
- Привод ворот: 1,1 кВт, 230 В, 50 Гц;
- Освещение: 1,2 кВт, 230 В, 50 Гц;
- КЛЭ (комплект локального электрооборудования): 2,2 кВт, 400 В, 50 Гц;
- Общая установленная мощность камеры — 19 кВт;
- Электропитание подключается по схеме 3/N/PE, 400/230 В, 50 Гц.

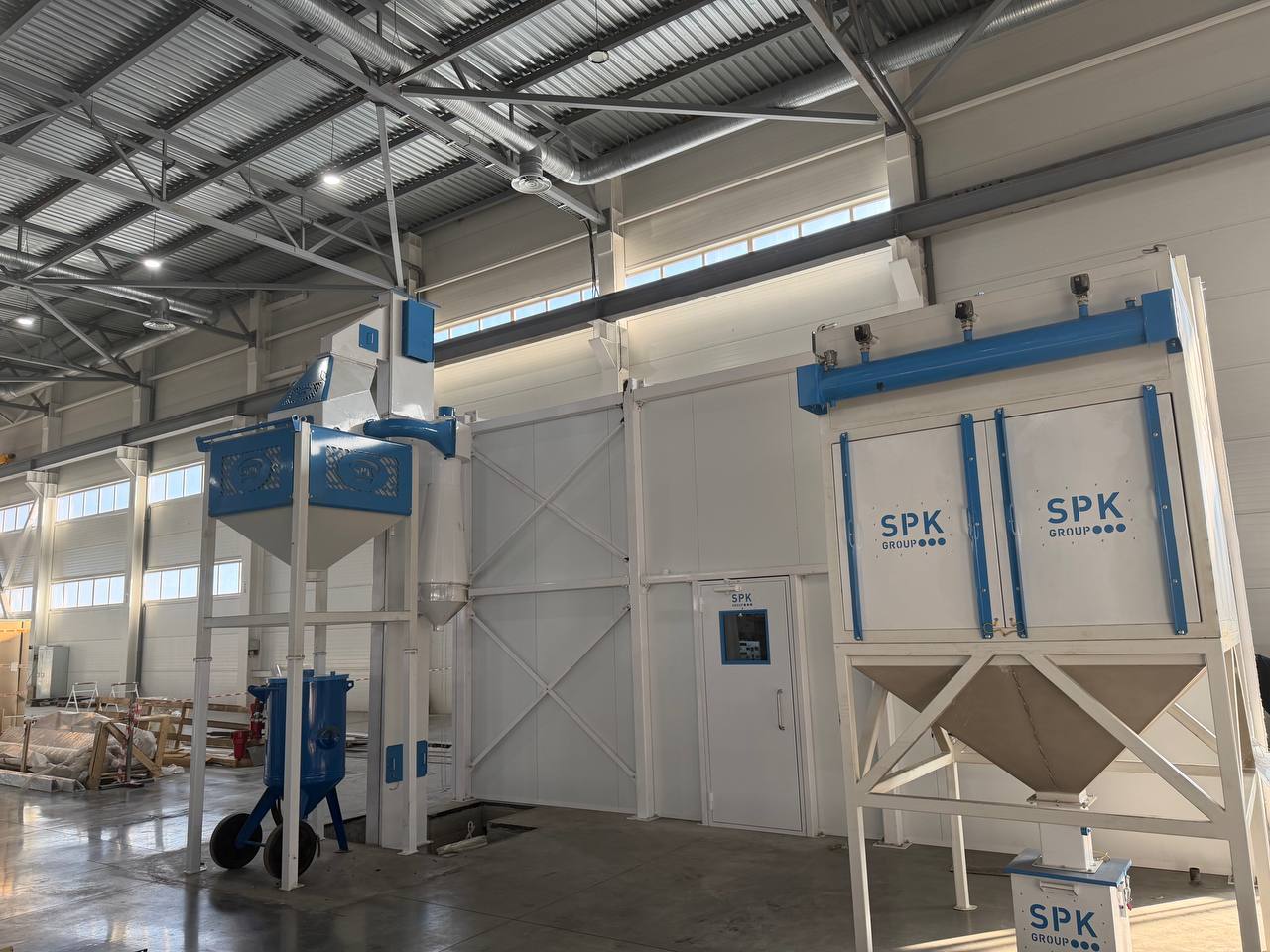

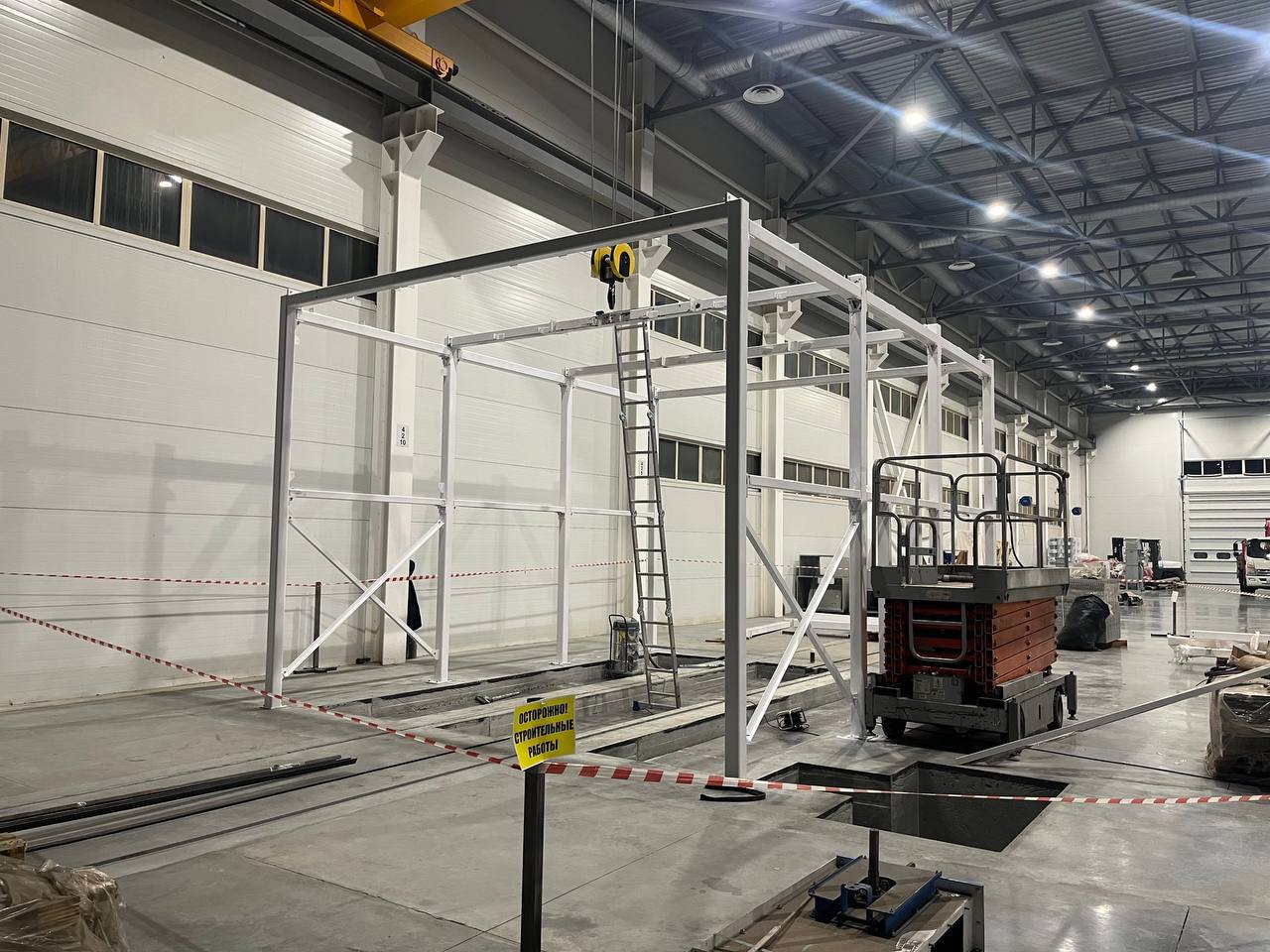

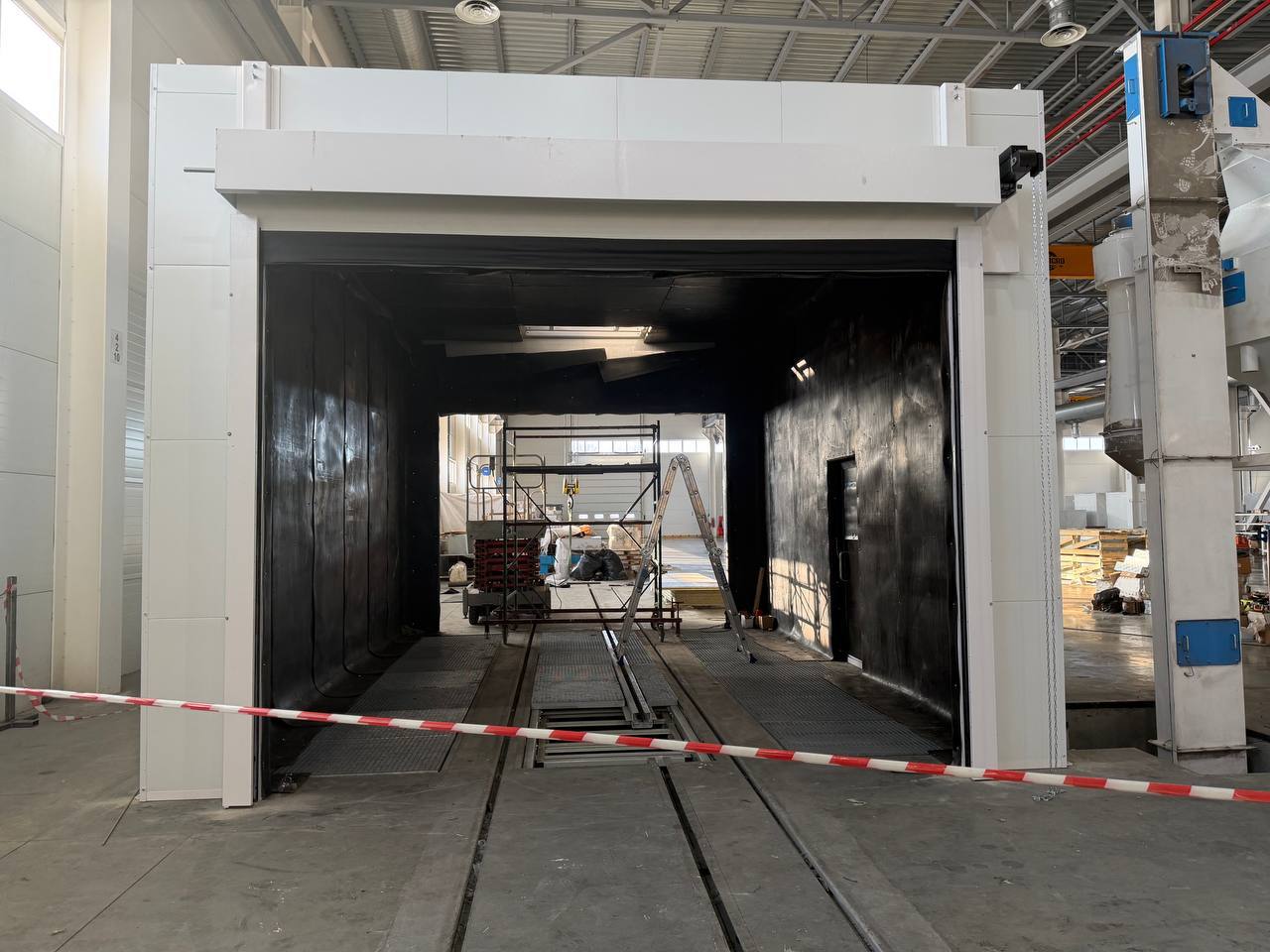

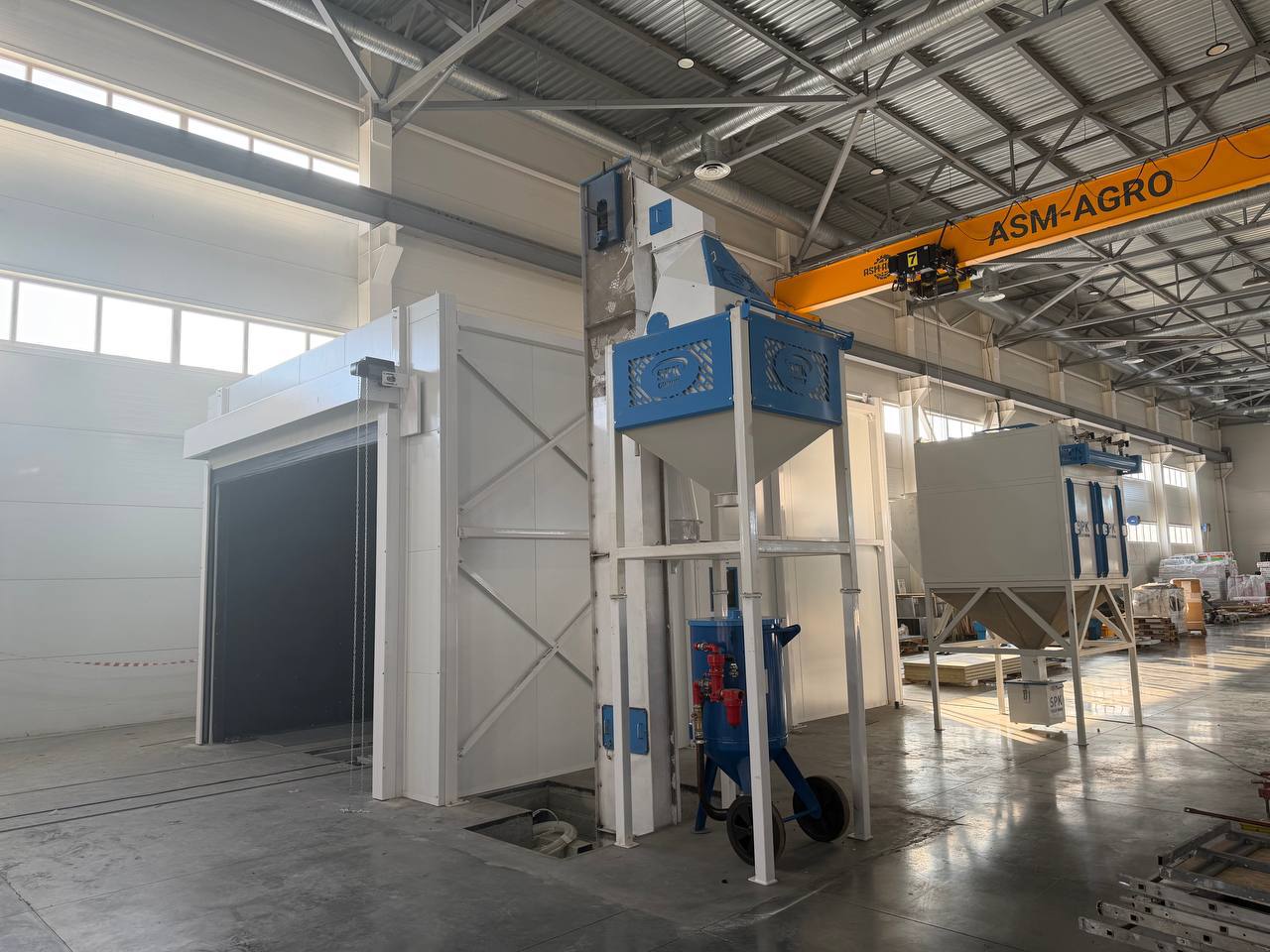

ФОТО РЕАЛИЗОВАННОГО ПРОЕКТА
