Назначение оборудования:
Это оборудование предназначено для испытаний на водонепроницаемость полностью собранных трамвайных кабин в соответствии с ОСТ 37.001.248-86. Оно позволяет проверять герметичность следующих поверхностей:
- боковых;
- крыши;
- фронтальных.
Характеристики изделия:
- Размеры испытуемых объектов: до 30 000х2 550х3 900 мм (с учетом сложных зеркал и токоприемников). Также планируются испытания меньших размеров.
Производственная программа:
- Ориентировочный годовой объем: при двухсменной работе — 75 шт. трехсекционных и 55 шт. односекционных трамваев.
Процесс испытаний:

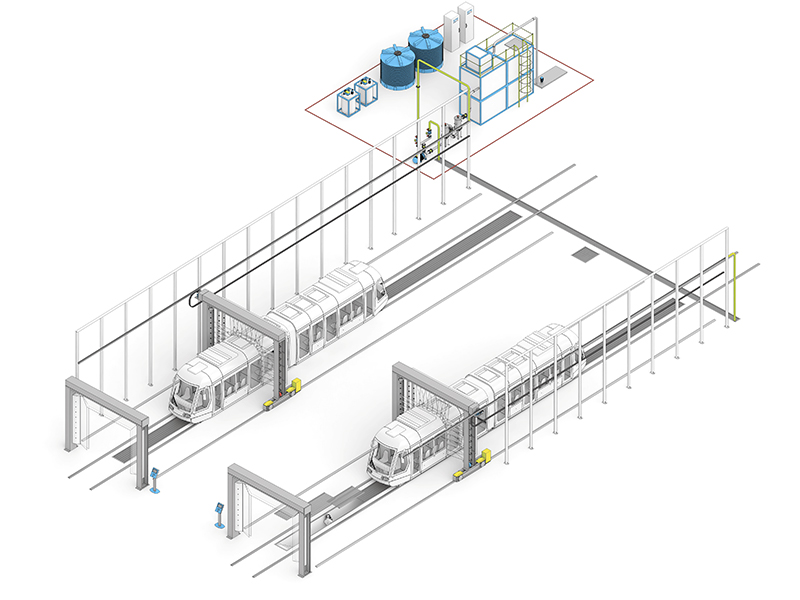

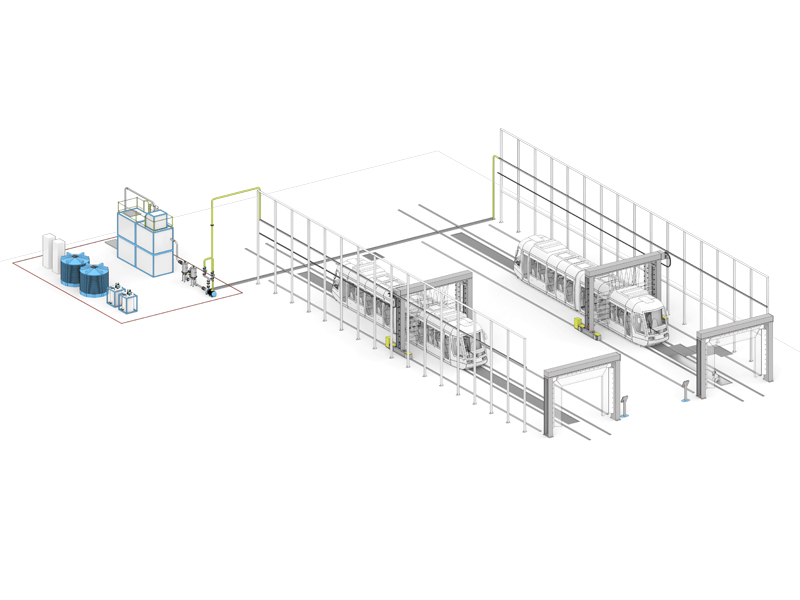

- Проходят в открытом цеху на двух параллельных путях, каждый из которых работает независимо.
- Вагоны устанавливаются на испытательный путь с помощью маневровых средств (не входит в поставку).
- Испытания запускаются оператором через сенсорную панель, с вводом заводского номера и выбора параметров:
- Артикул или длина изделия;
- Интенсивность дождя;
- Продолжительность испытания.
- После проверки наличия препятствий оператор инициирует старт, затем система автоматически проводит испытание.
- По завершении теста портальный механизм перемещается в парковочное положение, и оператор осматривает вагон на наличие протечек.
- Результаты заносятся в систему: «Успешно» или «Протечки» (с указанием мест).
- Формируется отчет с датой, заводским номером, интенсивностью и продолжительностью дождя, результатом.
- В случае протечек — дефекты устраняются, и повторное испытание проводится только на исправленной части, с оформлением повторного протокола.
- После испытаний трамвай проходит сушку в стационарном портале с подачей теплого воздуха (+30 ±5°C).

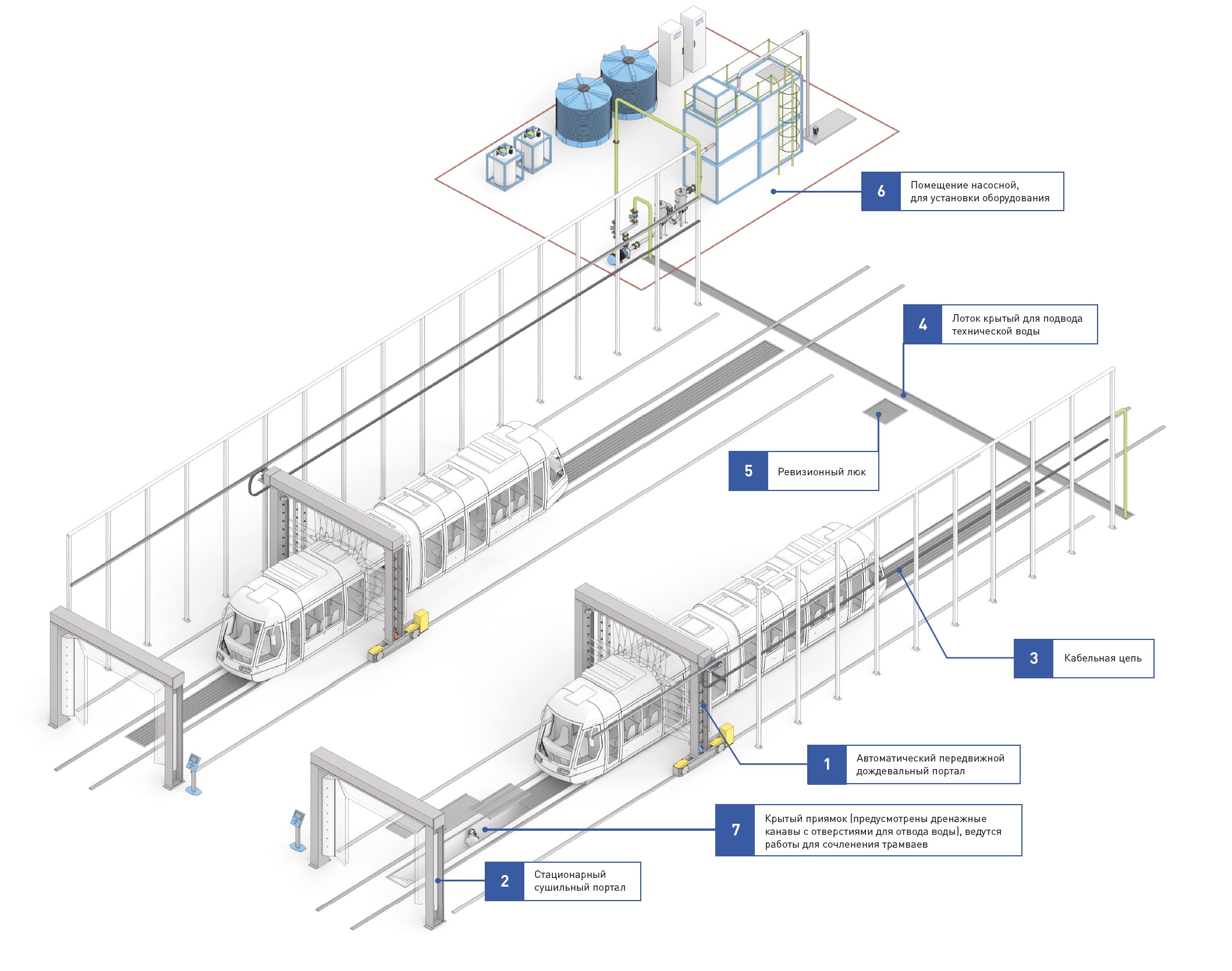

Портальная установка:

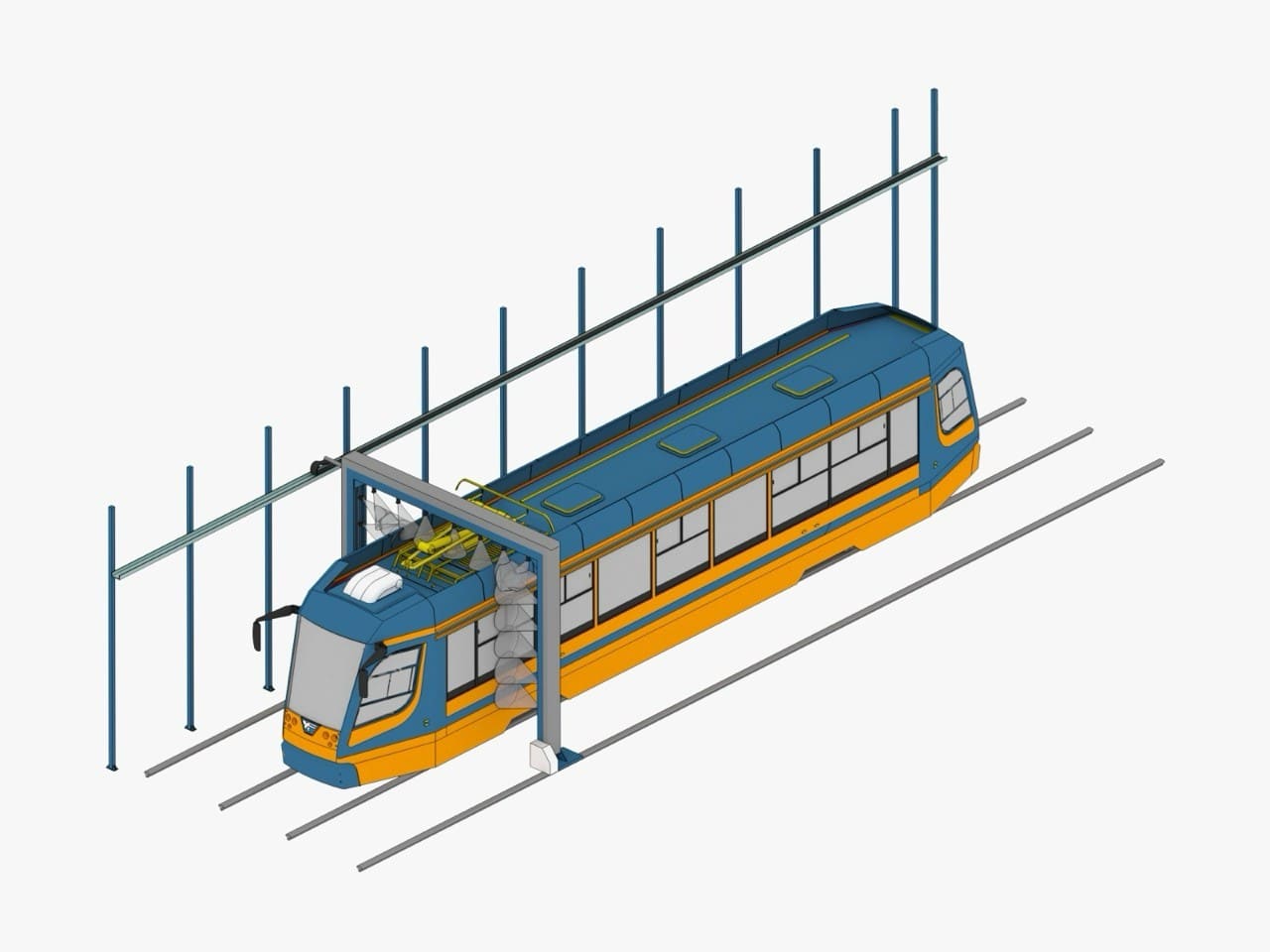

- Автоматическая рамка дождевания — передвижная, выполнена из коррозионностойких материалов, с форсунками для распыления воды.
- Обеспечивает дождевание боковых, крыши и фронтальных поверхностей, при этом конусные форсунки распыляют воду под углом 120°, равномерно покрывая поверхности на расстоянии не менее 0,5 м.
- Максимальные режимы:
- Умеренный дождь — 5 мм/мин;
- Ливень — 8 мм/мин.
- Вода подается гидравлически через насосы, с фильтрами на случай засорения.
- Скорость перемещения рамки вручную регулируется между 0,2 и 0,4 м/мин.
- Каркас из стали с защитой IP65, возможна опция из нержавеющей стали.
- Все металлоконструкции — из оцинкованной или нержавеющей стали.
- Передвижение осуществляется по направляющим вдоль всей длины вагона, с автоматическим программным управлением.
- Подключение воды — через гибкие шланги в кабель-каналах, изготавливаемых по чертежам заказчика.
Водооборотная система:
- Вода подается из верхней емкости с периодическим подпитыванием.
- Поддерживается с помощью насосов (основных и резервных), фильтров тонкой очистки для защиты форсунок.
- Регулировка дождя — частотное управление насосами.
- Контроль расхода осуществляется электронным расходомером, выводящим данные на сенсорную панель.
- Вода собирается в приямке с решетками и крышкой, далее через дренажные насосы подается на очистные сооружения.
- Очистка воды — с использованием специальных фильтров, насосов и автоматических процедур промывки.
- После очистки вода возвращается в накопительную емкость для повторного использования.
- Вода используется при естественной температуре, без системы охлаждения.
- В случае выхода из строя насоса, предусмотрен резервный.
- Вода периодически проверяется на соответствие стандартам и добавляется биоцид для предотвращения микробиологического развития.
Очистные сооружения:
- Предназначены для очистки оборотной воды, используемой в испытательном цикле, до экологичных норм МУ 2.1.5.1185-03.
- Выполнены из стойких к агрессивным средам материалов.
- Оборудование работает полностью автоматически, включая промывку фильтров и подпитку.
- Производительность позволяет одновременно обеспечивать две станции высокого давления.
