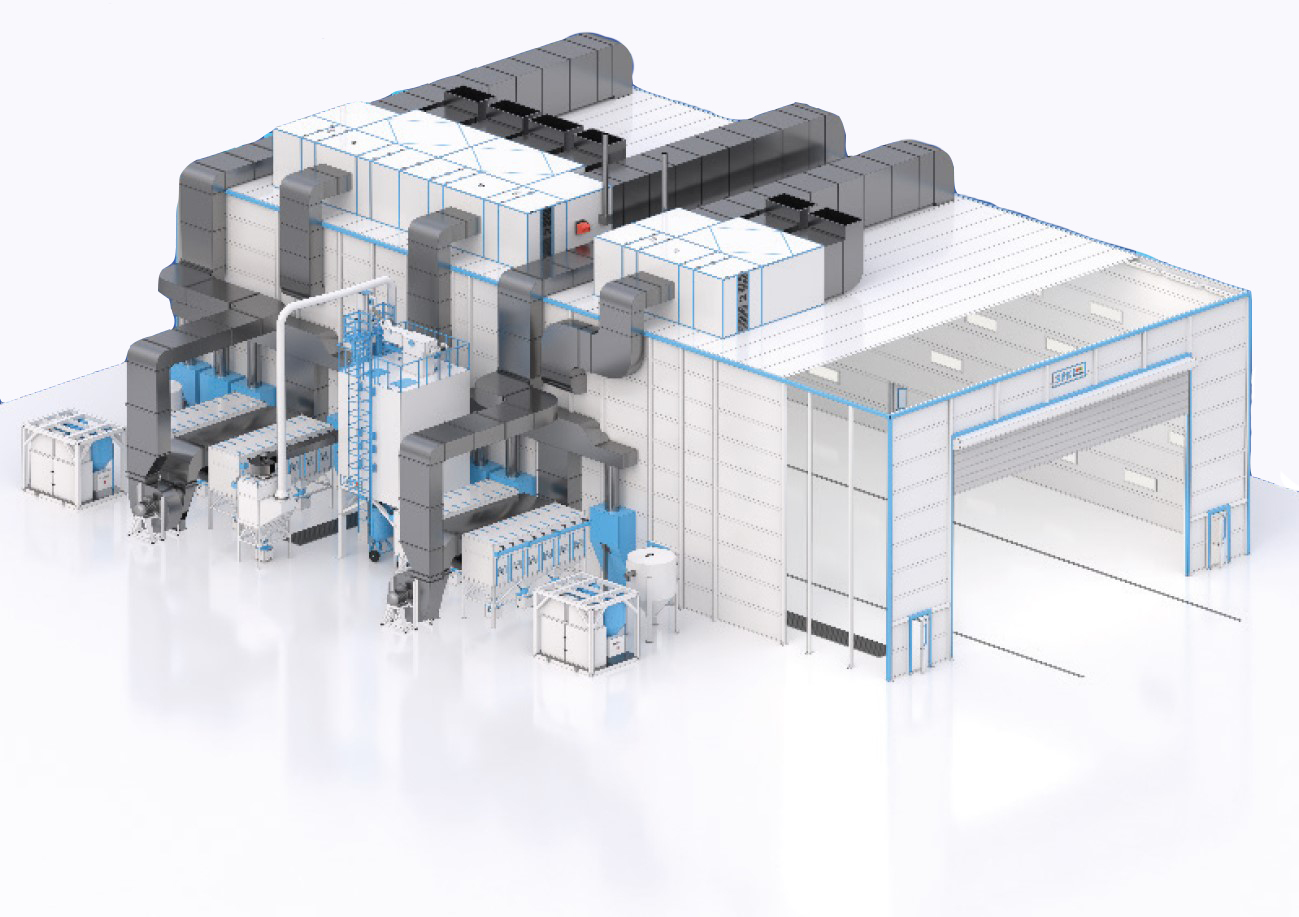

Дробеструйно-окрасочно-сушильная камера SPK-SBSCB-36.18.10 представляет собой комбинированное оборудование, предназначенное для проведения процессов дробеструйной обработки, окраски и сушки изделий как отдельных судовых блоков, так и собранных в сборе. Изделия перемещаются внутри камеры с помощью тележки с гидравлическим подъемником, а для обработки изделий на высоте используются быстроустанавливаемые леса.
Основные технологические операции, выполняемые в камере, включают маскировку поверхностей, не требующих обработки, дробеструйную очистку металлоконструкций от окалины и ржавчины с целью активации поверхности и повышения шероховатости для лучшего нанесения лакокрасочных покрытий, обеспыливание поверхности с помощью обдува сжатым воздухом и вакуумного сбора дроби из внутренних полостей изделия. Также осуществляется окраска изделий безвоздушным методом в несколько слоёв (грунт, грунт-эмаль, эмаль) с промежуточной сушкой, высокотемпературная сушка готовых изделий, дефектовка качества лакокрасочного покрытия и устранение выявленных дефектов, а также снятие маскировки.
Рабочий режим камеры — двухсменный круглогодичный цикл. Оборудование выполнено по климатическому исполнению УХЛ4 согласно ГОСТ 15150-69 и обладает высокой энергоэффективностью в автономном режиме.
Камера предназначена для обработки крупных изделий: блоков судов и их сборных конструкций максимальными габаритами 32х10х4 м. Конструкция включает металлический каркас с антикоррозийным покрытием, эстакаду на крыше с лестницей и перилами безопасности.

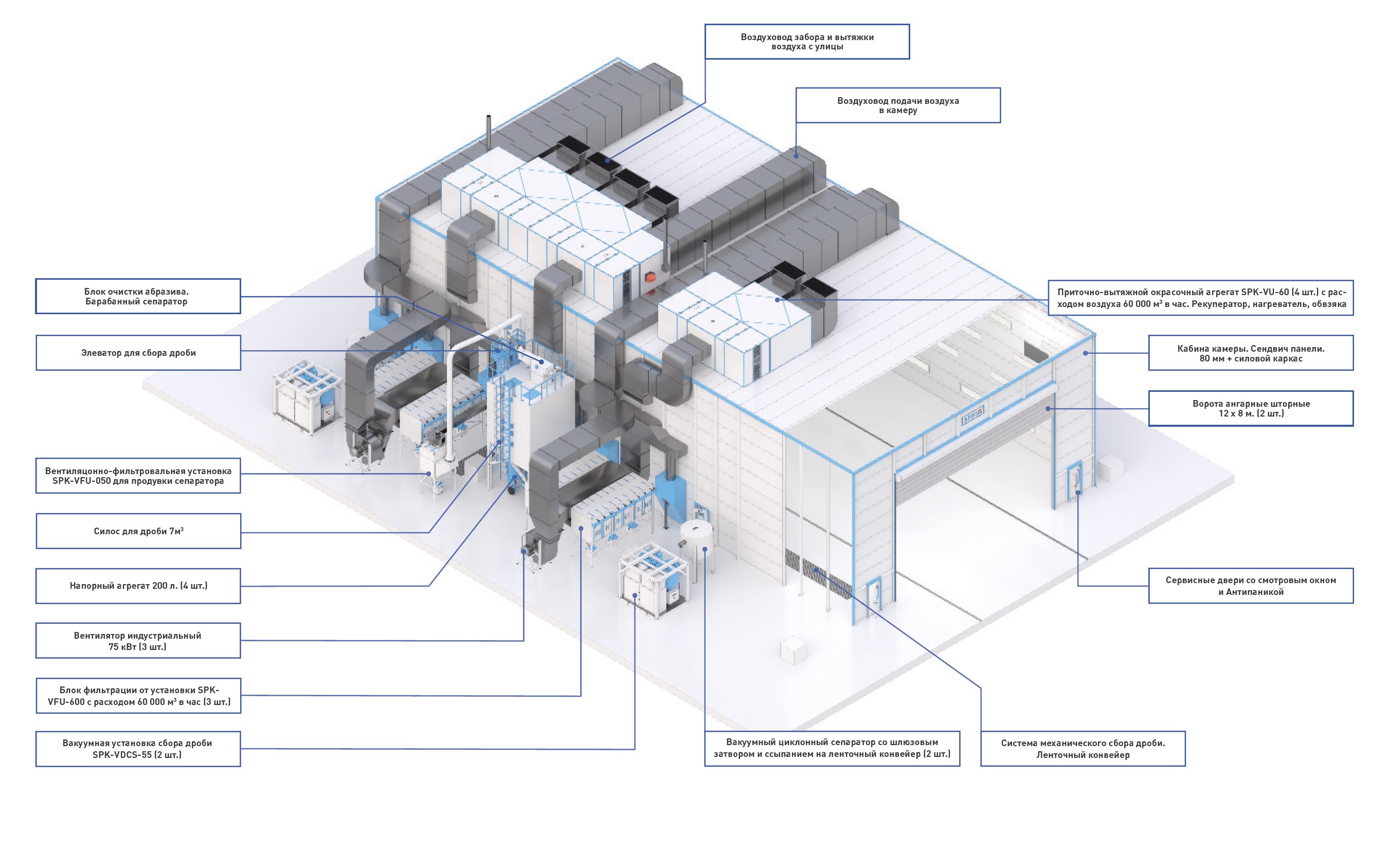

Комплектация включает:
- Двустворчатые ангарные ворота из ПВХ размером 12х8 м;
- Сервисные двери со смотровым окном и системой «Антипаника», защищённые белой ПВХ мембраной;
- Защитную мембрану на стены и потолок камеры;
- Осветительную систему мощностью 700 Лк — взрывобезопасные абразивостойкие светильники;
- Систему механического сбора дроби: продольный и поперечный ленточные конвейеры SPK-CS, элеватор SPK-BBE, решетки грубой фильтрации и защитные листы;
- Вытяжной лабиринтный отбойный щит для дробеструйного режима мощностью 15 000 м³/ч;
- Вытяжную стену SPK-PTS с лабиринтными фильтрами мощностью 60 000 м³/ч с ручными воротами для защиты фильтров;
- Вентиляционно-фильтрационную установку SPK-VFU-600 (на базе патронных фильтров), радиальный вентилятор мощностью 60 000 м³/ч и соединительные коллекторы;
- Аспирационные воздуховоды для работы под разряжением и напорные системы;
- Систему рекуперации дроби: барабанный сепаратор, силосную ёмкость на 7 м³, площадку обслуживания с лестницей и перилами, вентиляционно-фильтровальную установку SPK-VFU?050 мощностью 5 000 м³/ч.
- Напорный агрегат мощностью 200 л.с. (4 комплекта) для работы оператора.
- Вакуумную систему сбора дроби SPK-VDCS?55 для внутреннего сбора дроби из полостей судна: включает вакуумный насос мощностью 55 кВт со встроенными патронными фильтрами, циклонный сепаратор для отделения дроби на ленточном конвейере, вакуумную магистраль вдоль торцевой стены камеры с точками подключения гибких шлангов и вакуумные шланги со соплами.
- Принадлежности для струйных работ: абразивный шланг длиной 40 м (32×8 мм), защитный шлем, защитный костюм (размеры 50–58), аппарат дыхания оператора и сопло для дробеструйных работ.
- Комплект автоматики: шкаф управления, сенсорная панель управления на отдельной стойке, датчики, пневмораспределительный шкаф и программное обеспечение SPK-PaintManager.
Данная комплектация обеспечивает эффективное выполнение всех технологических процессов по обработке судовых конструкций крупногабаритных размеров в условиях круглогодичной эксплуатации.
