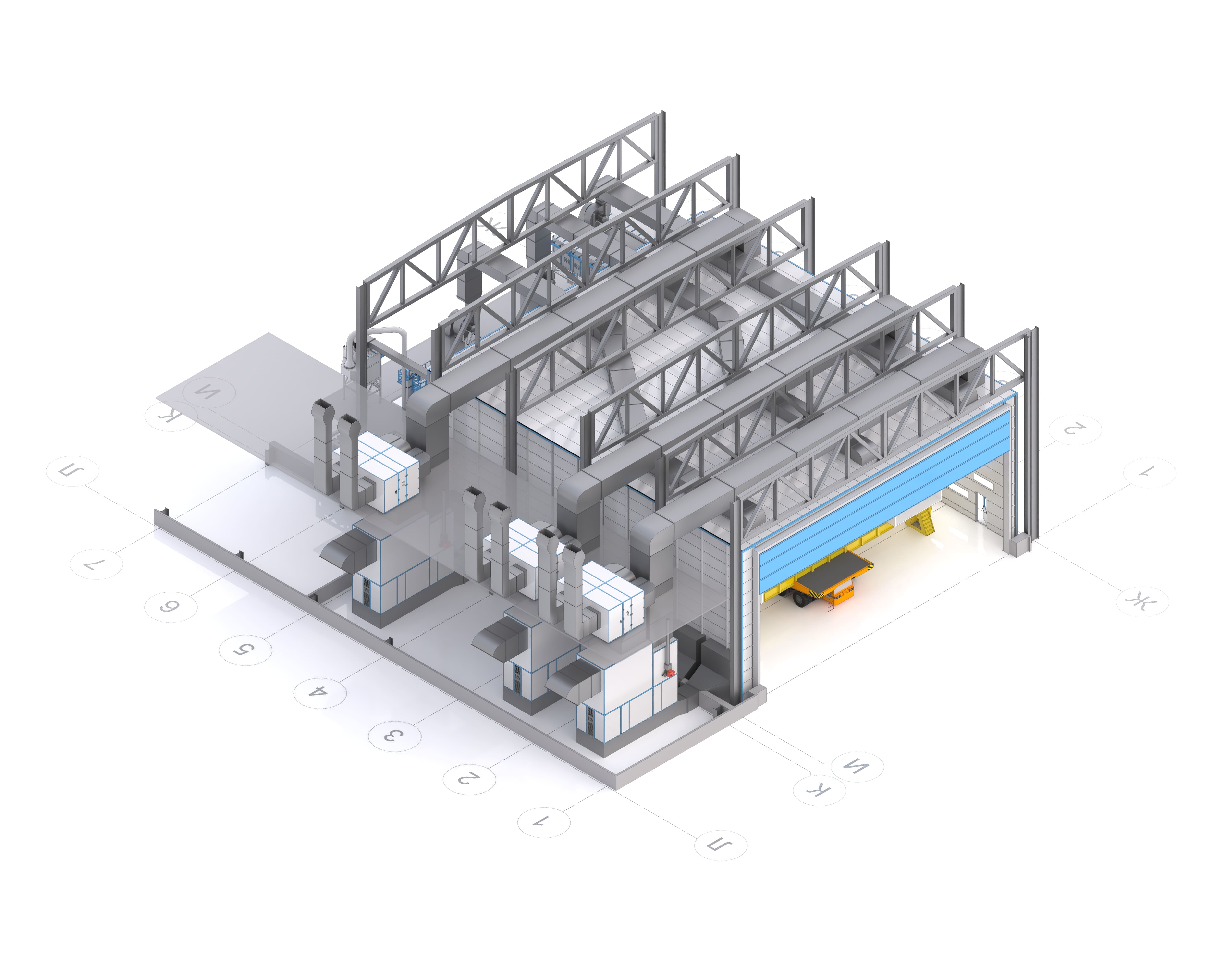

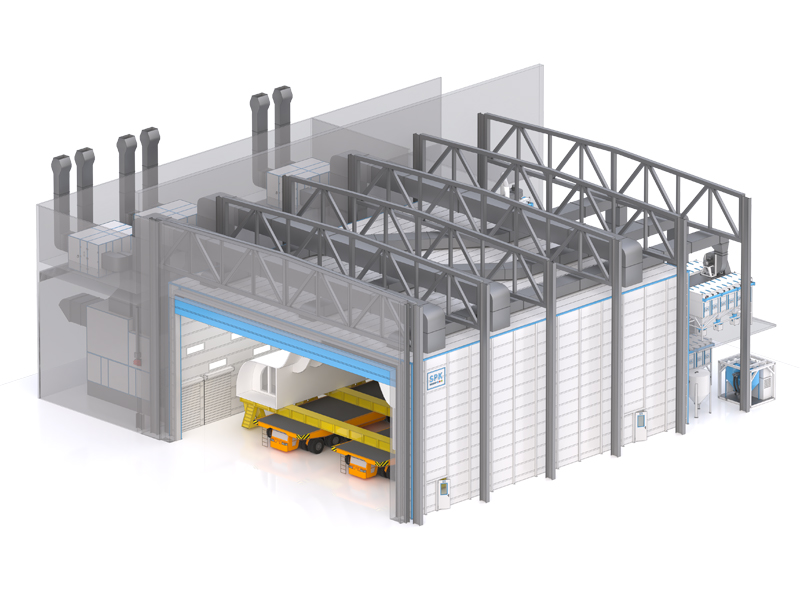

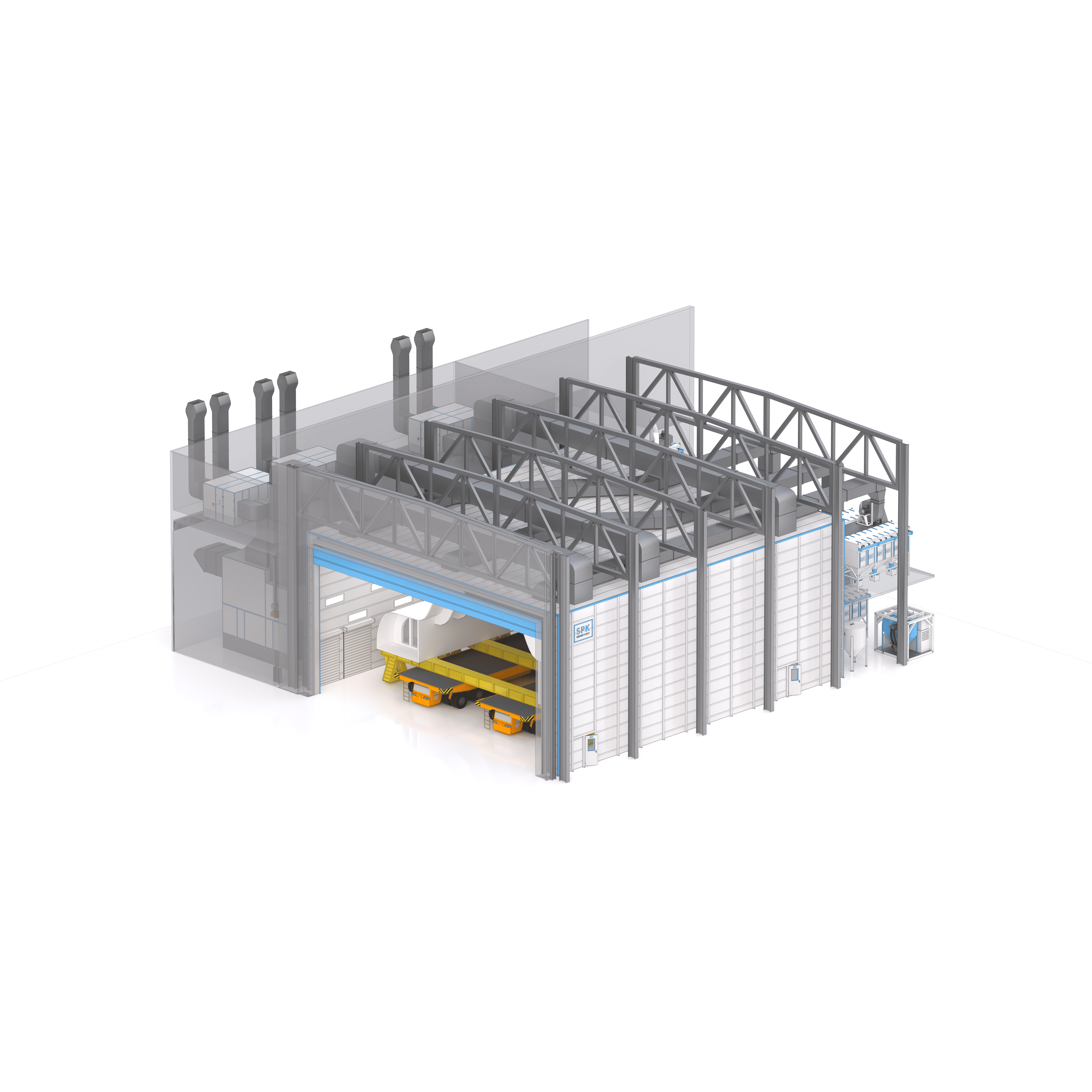

Описание комбинированной камеры для дробеструйной обработки, окраски и сушки

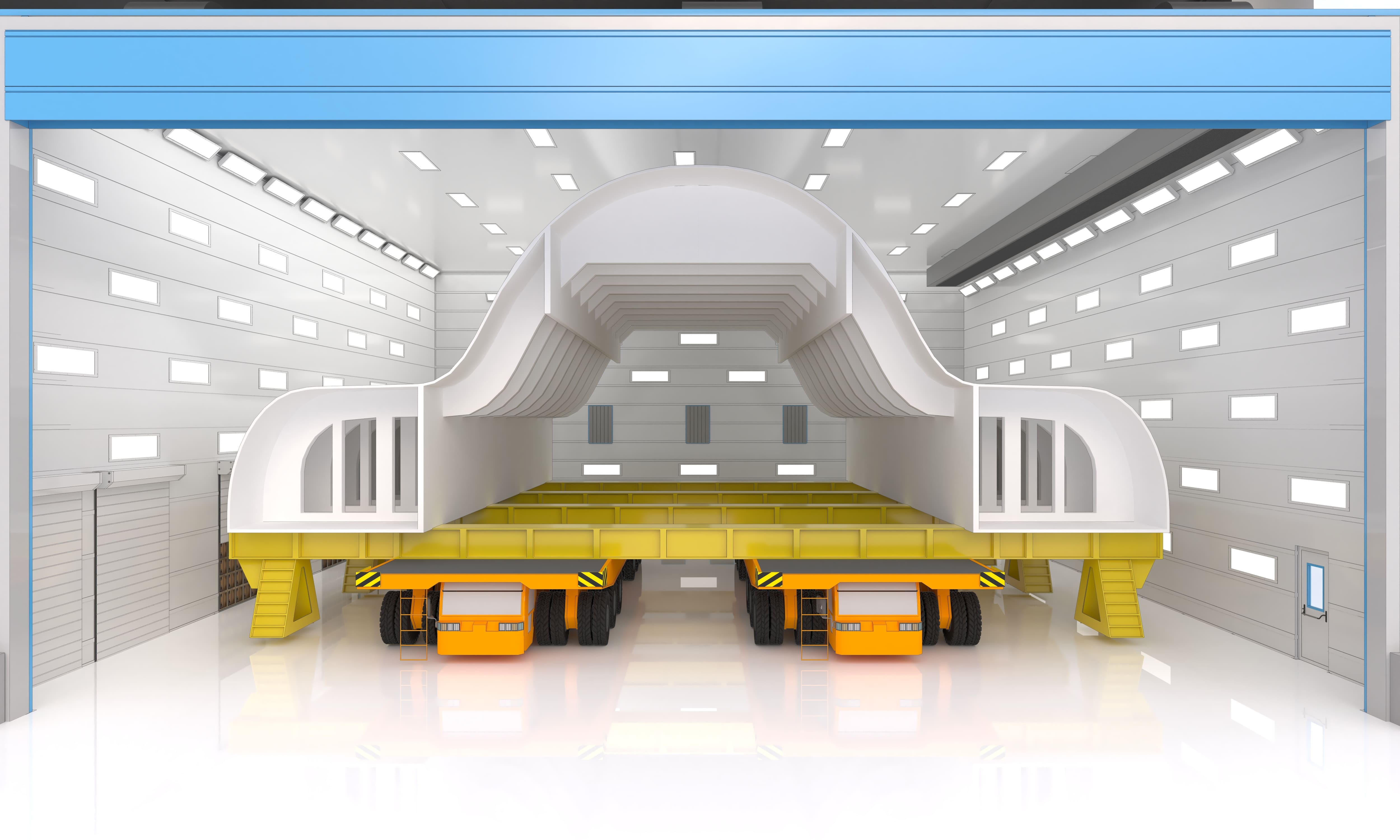

Данное оборудование предназначено для выполнения ряда технологических операций как с отдельными судовыми блоками, так и с собранными комплексами. Изделия перемещаются внутри камеры с помощью мобильной платформы с гидравлическим подъемником. Для обработки изделий на высоте используются быстровозводимые леса.
Основные технологические операции, выполняемые в камере:
- Маскировка поверхностей, не требующих обработки
- Дробеструйная очистка металлоконструкций (удаление ржавчины, окалины), активация поверхности и создание шероховатости для улучшения адгезии ЛКП
- Обеспыливание поверхности с помощью обдува сжатым воздухом, вакуумного сбора дроби и вакуумного обеспыливания с использованием специальных щеток
- Маскировка поверхностей, не предназначенных для окраски
- Окраска изделий безвоздушным методом в несколько слоев (грунт, грунт-эмаль, эмаль) с промежуточной сушкой
- Высокотемпературная сушка
- Контроль качества лакокрасочного покрытия и устранение дефектов
- Снятие маскировки
Режим работы: двухсменный, круглогодичный. Оборудование соответствует климатическому исполнению по ГОСТ 15150-69: УХЛ4 (для отапливаемых помещений). Энергоэффективное и автономное.
Область применения: обработка судовых блоков и их сборных комплексов.
Габариты обрабатываемых изделий: судовой блок размером 18х16х7,5 м.
Комплектация и основные элементы оборудования:
- Металлокаркас с антикоррозийным покрытием, эстакада для дробеструйного оборудования в два яруса, лестницы и перила безопасности — 1 комплект
- Сэндвич-панели с минераловатным наполнением (80 мм) — 1 комплект
- Шторные ворота ангарного типа из ПВХ, размеры 20х10 м — 1 комплект
- Сервисные двери с обзорным окном, системой «Антипаника», защитой из белой ПВХ мембраны, с аварийным указателем «Выход» — 4 шт.
- Защитная ПВХ-мембрана для стен и потолка камеры — 1 комплект
- Осветительная система (700 Лк на поверхности изделия), взрывобезопасная, износостойкая — 1 комплект
- Механическая система сбора дроби:
- Продольный ленточный конвейер SPK-CS
- Поперечный ленточный конвейер SPK-CS
- Элеватор SPK-BBE
- Решетки с перфорированным листом для грубой фильтрации и грузонесущие
- Защитные листы для обслуживания конвейеров — 15 шт.
- Вытяжной лабиринтный щит для дробеструйного режима (расход 12 000 м³/ч) — 6 комплектов
- Вытяжная стена SPK-PTS с лабиринтными фильтрами (расход 30 000 м³/ч), с ручными ПВХ воротами — 3 комплекта
- Приточно-вытяжной окрасочный агрегат SPK-VU-60 (расход воздуха 60 000 м³/ч):
- Приточный и вытяжной блоки с фильтрами G4
- Пластинчатый рекуператор тепла
- Переключатель режимов «Окраска/Сушка»
- Газовый теплообменник
- Мультигазовая горелка с плавной регулировкой
- Взрывозащищенные отсечные клапаны (2 шт.) — 3 комплекта
- Газоконвертор очистки воздуха от паров растворителей SPK-VU-60.Clear — 3 шт.
- Вентиляционно-фильтрационная установка SPK-VFU-600 (расход 30 000 м³/ч):
- Фильтрационный блок с автоматической продувкой
- Радиальный индустриальный вентилятор (расход 60 000 м³/ч)
- Соединительные коллекторы — 3 комплекта
- Аспирационные воздуховоды для подключения к системе (под разряжением и напорные) — 3 комплекта
- Система рекуперации дроби SPK-SRD-10.4:
- Барабанный очиститель с каскадным сепаратором
- Силос емкостью 10 м³ с разделением на 4 поста
- Обслуживающая площадка с лестницами и перилами — 1 комплект
- Напорные агрегаты по 200 л с обвязкой (для работы 1 оператора) — 4 шт.
- Вакуумная система сбора дроби SPK-VDCS-55:
- Вакуумный насос мощностью 55 кВт, с встроенными фильтрами
- Циклонный сепаратор
- Вакуумные шланги и сопла для сбора дроби и обеспыливания поверхности
- Вакуумная магистраль вдоль торцевой стены камеры — 2 точки подключения — 2 комплекта
- Аксессуары для струйных работ:
- Абразивный шланг 32×8 мм, 40 м
- Защитный шлем и костюм (размер 50–58)
- Аппарат для дыхания оператора
- Дробеструйное сопло — 4 комплекта
- Автоматическая система управления:
- Шкаф управления, сенсорная панель, датчики (взрывобезопасные и промышленные), пневмо-распределитель, программное обеспечение SPK-PaintManager, кабельная продукция — 1 комплект
- Автоматическая пожаротушительная система порошкового типа — 1 комплект
- Аппарат безвоздушного нанесения 90:1 на колесной базе, с возможностью работы двумя операторами, в комплекте с пистолетами, шлангами и соплами — 4 комплекта
