Дробеструйная камера SPK уличного исполнения: назначение и применение
Промышленная обитаемая дробеструйная камера SPK тупикового типа предназначена для высокоэффективной очистки и подготовки поверхностей крупногабаритных металлоконструкций.
Основные технологические задачи:
- Удаление ржавчины, окалины и следов побежалости металла.
- Снятие старых лакокрасочных и гальванических покрытий.
- Поверхностное упрочнение деталей (наклеп) и создание требуемой шероховатости под покраску.
Технические характеристики и габариты ДСК SPK

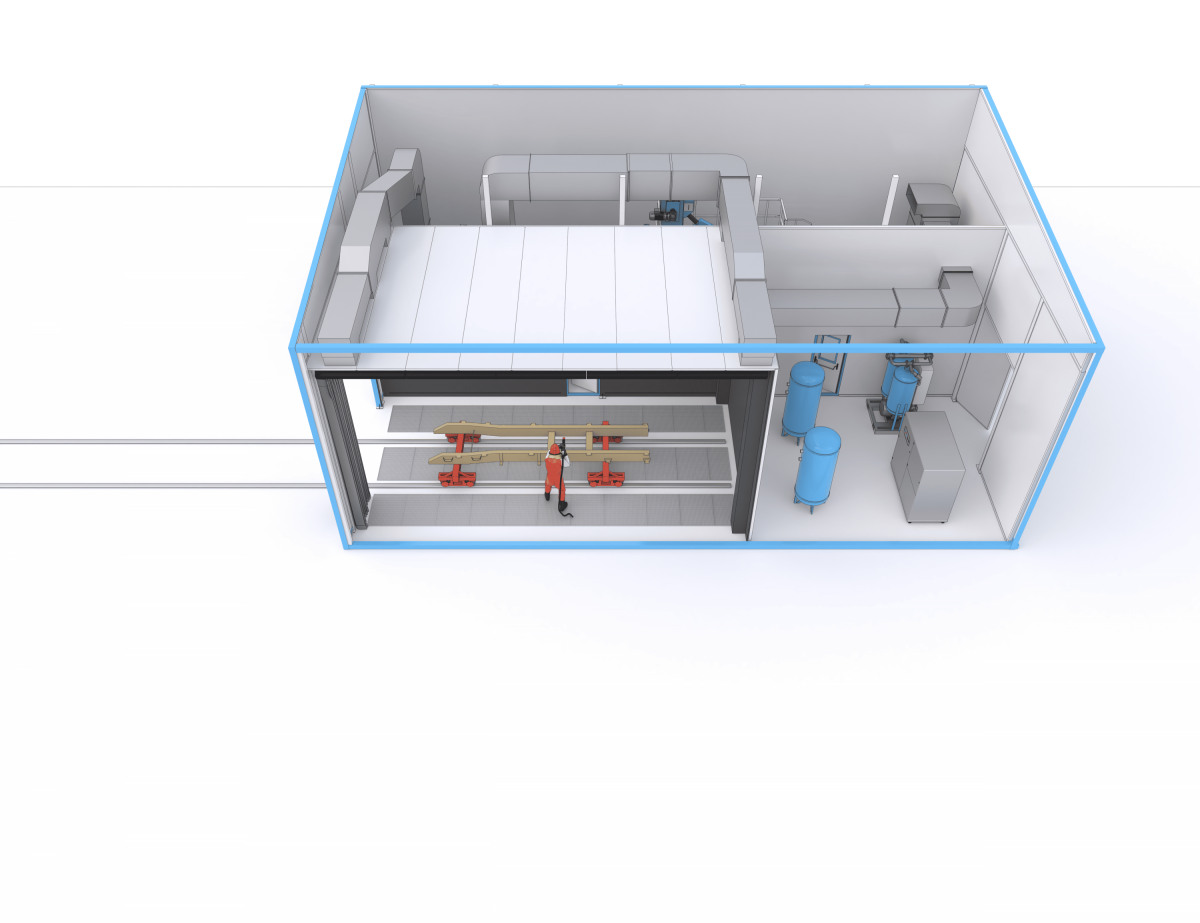

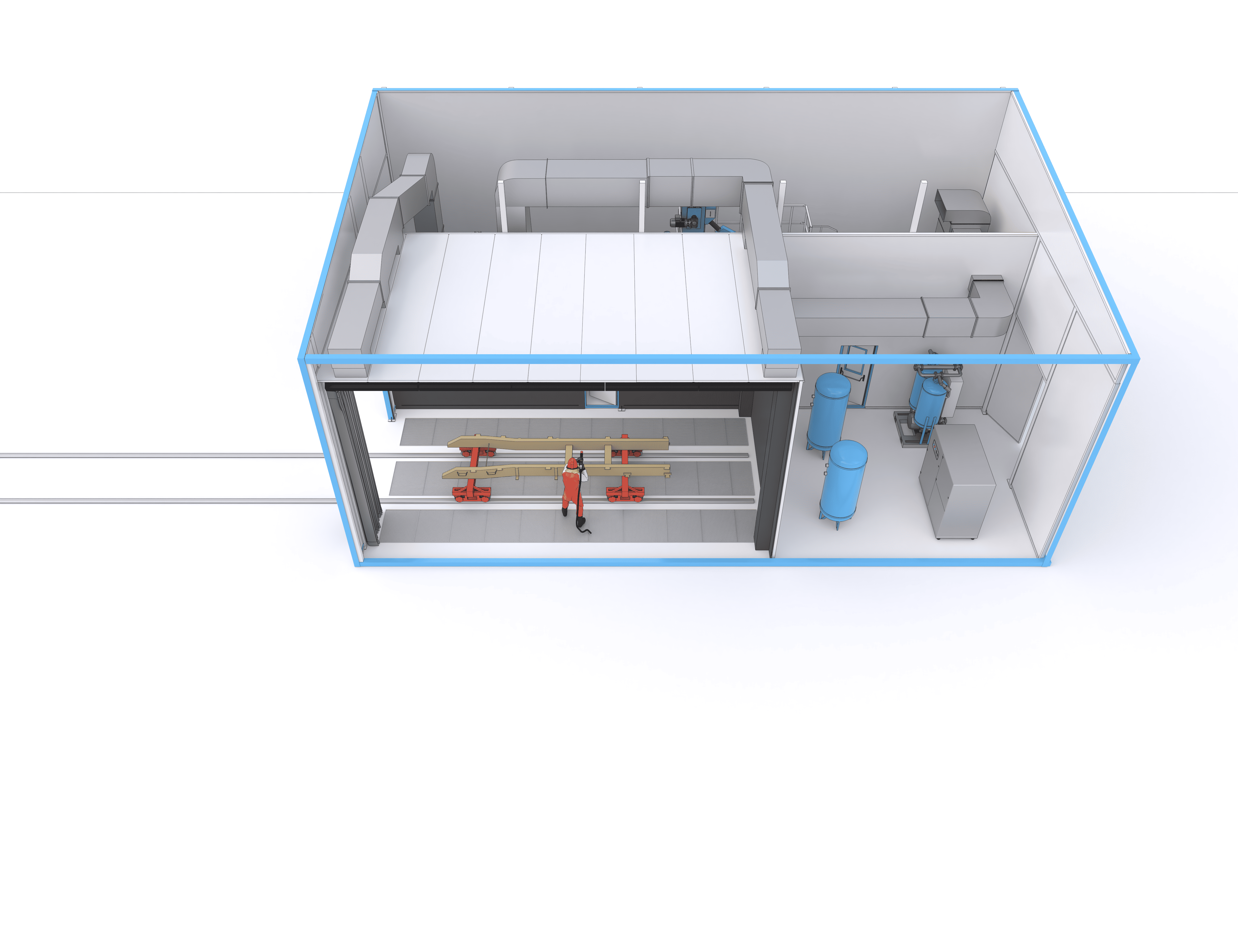

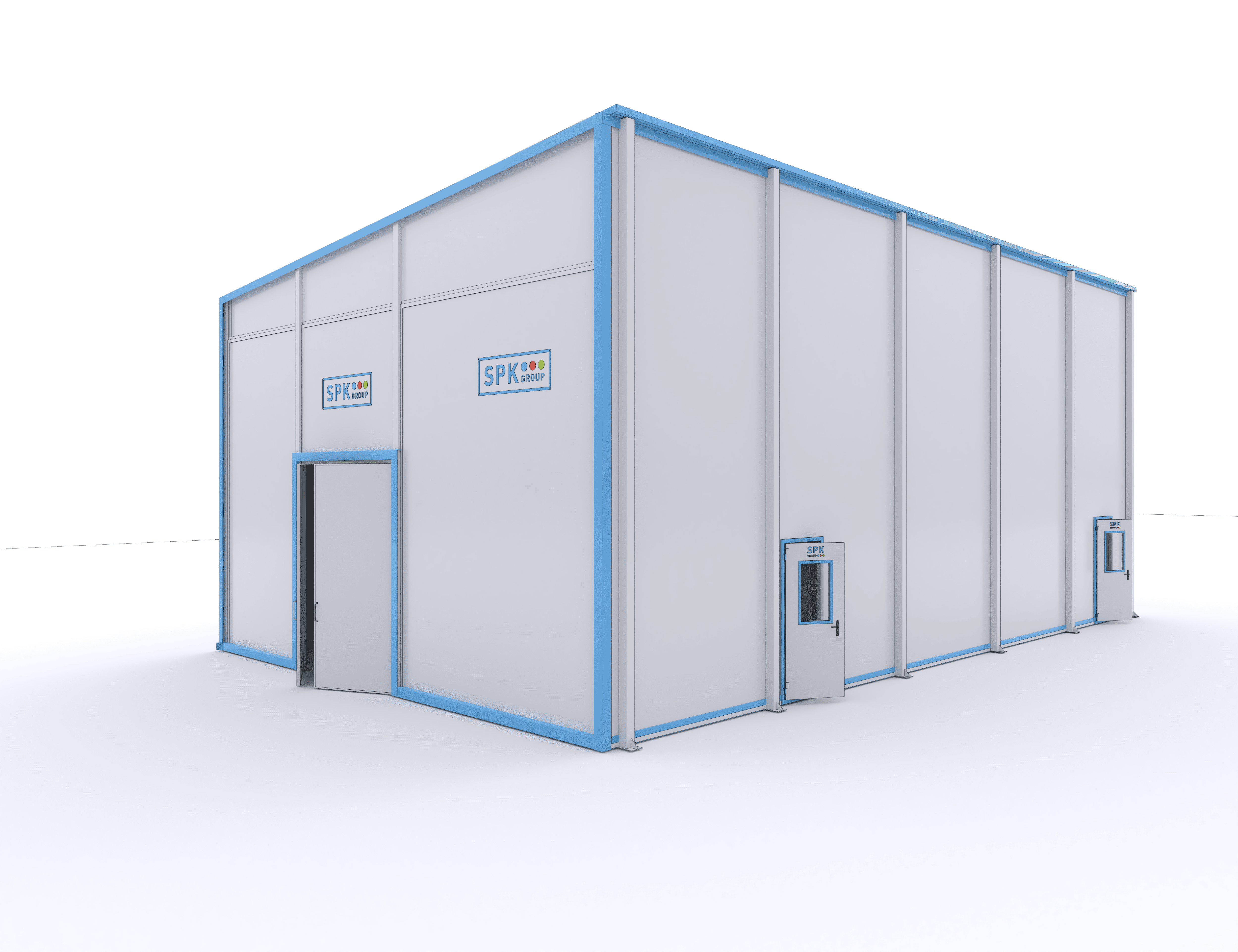

Оборудование спроектировано в защищенном уличном исполнении (с утепленным наружным каркасом) и совмещено с собственным техническим помещением.
- Максимальные габариты очищаемых изделий: 6000 × 2500 × 2500 мм.

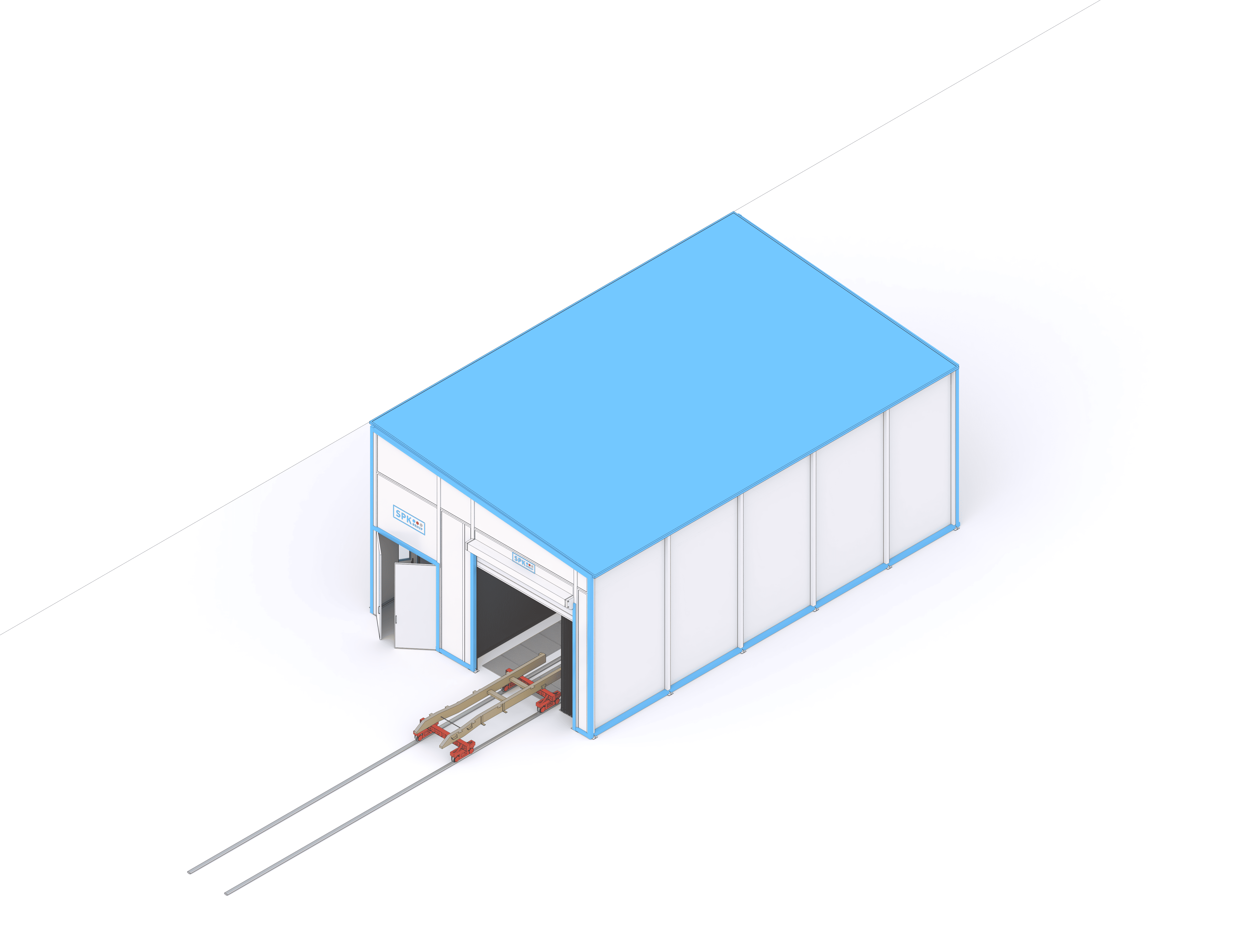

- Способ транспортировки деталей: рельсовая телега-диплори (в комплекте).
- Толщина сэндвич-панелей: уличное ограждение — 120–200 мм, внутренняя кабина — 50 мм.
- Ориентировочные внешние габариты (с навесом): 15 000 × 9000 × 7000 мм.
- Внутренние размеры обитаемой кабины: 9000 × 5000 × 5000 мм.

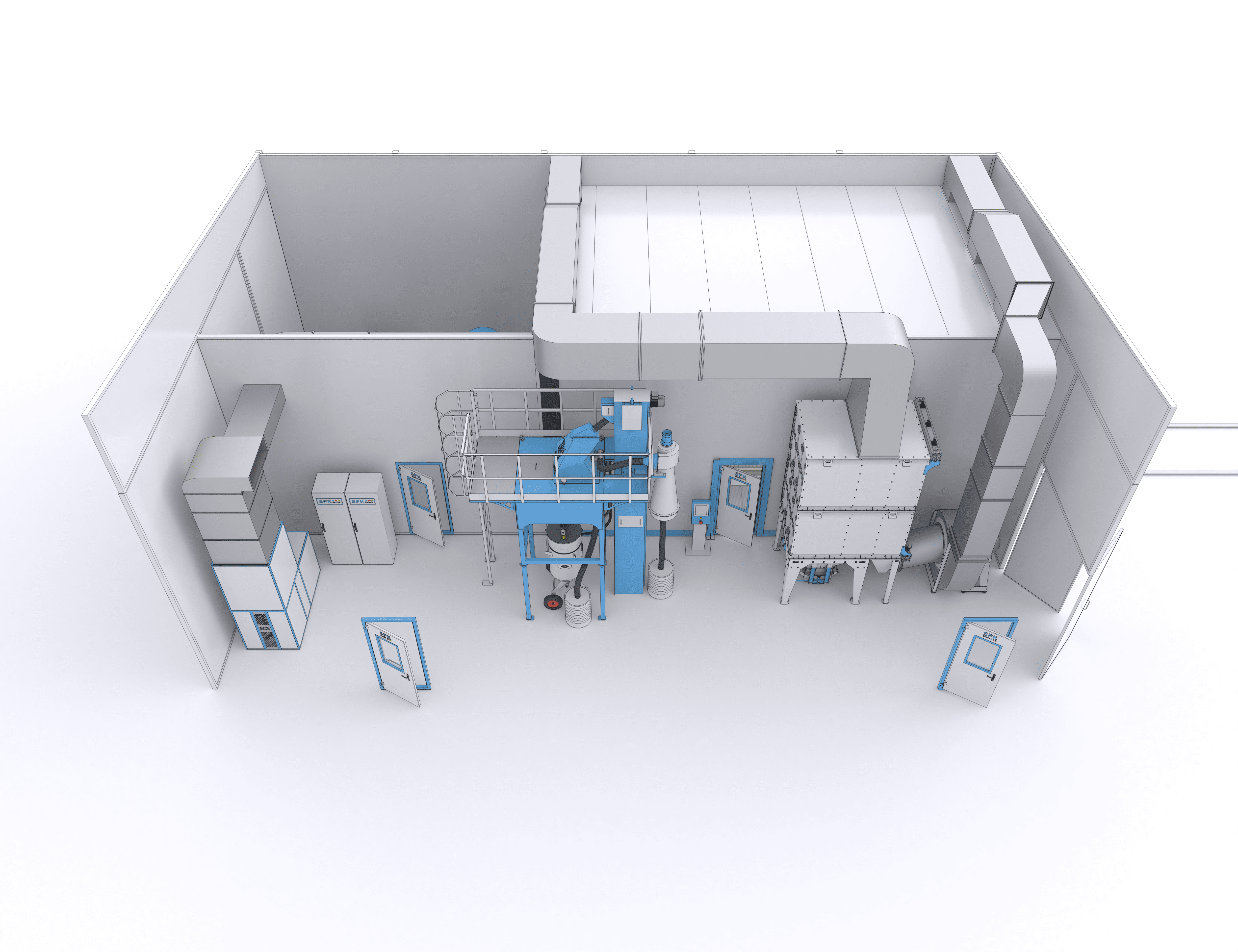

- Размеры техпомещения: 15 000 × 4000 × 6300 мм.
- Ворота и двери: утепленные подъемно-секционные ворота (4000 × 4500 мм) с защитной шторой; распашные ворота техпомещения (2500 × 2500 мм) и 2 сервисные двери.
Автоматическая система сбора и рекуперации дроби (СРД)
Камера оснащена замкнутым циклом сбора и очистки абразивного материала, что минимизирует его расход и обеспечивает непрерывность рабочего процесса.
Механический сбор дроби (ССД):
- Тип системы: пневматические скребковые конвейеры.
- Продольный сбор: 3 конвейера длиной ~8500 мм.
- Поперечный сбор: 1 конвейер длиной ~7500 мм (расположен ближе к центру камеры).
- Потребление сжатого воздуха для ССД: общий расход — 1.05 м³/мин.
Рекуперация и подача абразива:
- Транспортировка: вертикальный ковшовый элеватор (высота — 4760 мм, мощность — 2.2 кВт).
- Сепарация: вибросито для очистки дроби (мощность — 0.27 кВт).
- Накопление: бункер-накопитель фактическим объемом 1000 л.
Профессиональное абразивоструйное оборудование
- Тип агрегата: высокопроизводительный напорный аппарат объемом 200 л.
- Количество рабочих мест: 1 пост (1 дробеструйное сопло / 1 оператор).
Примечание: Точные габаритные размеры несущих металлоконструкций и длина конвейеров финализируются на этапе проектирования под конкретные требования заказчика
