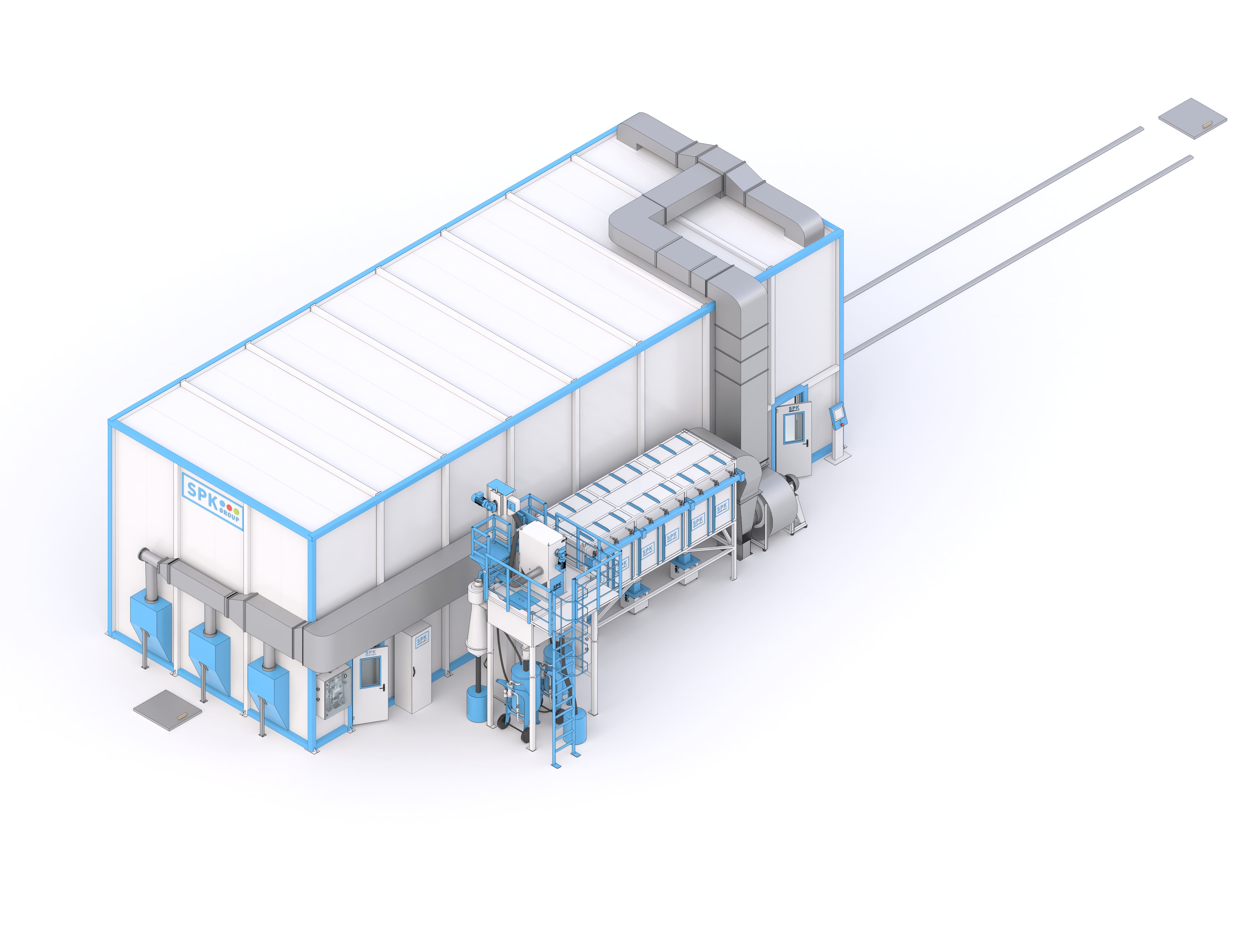

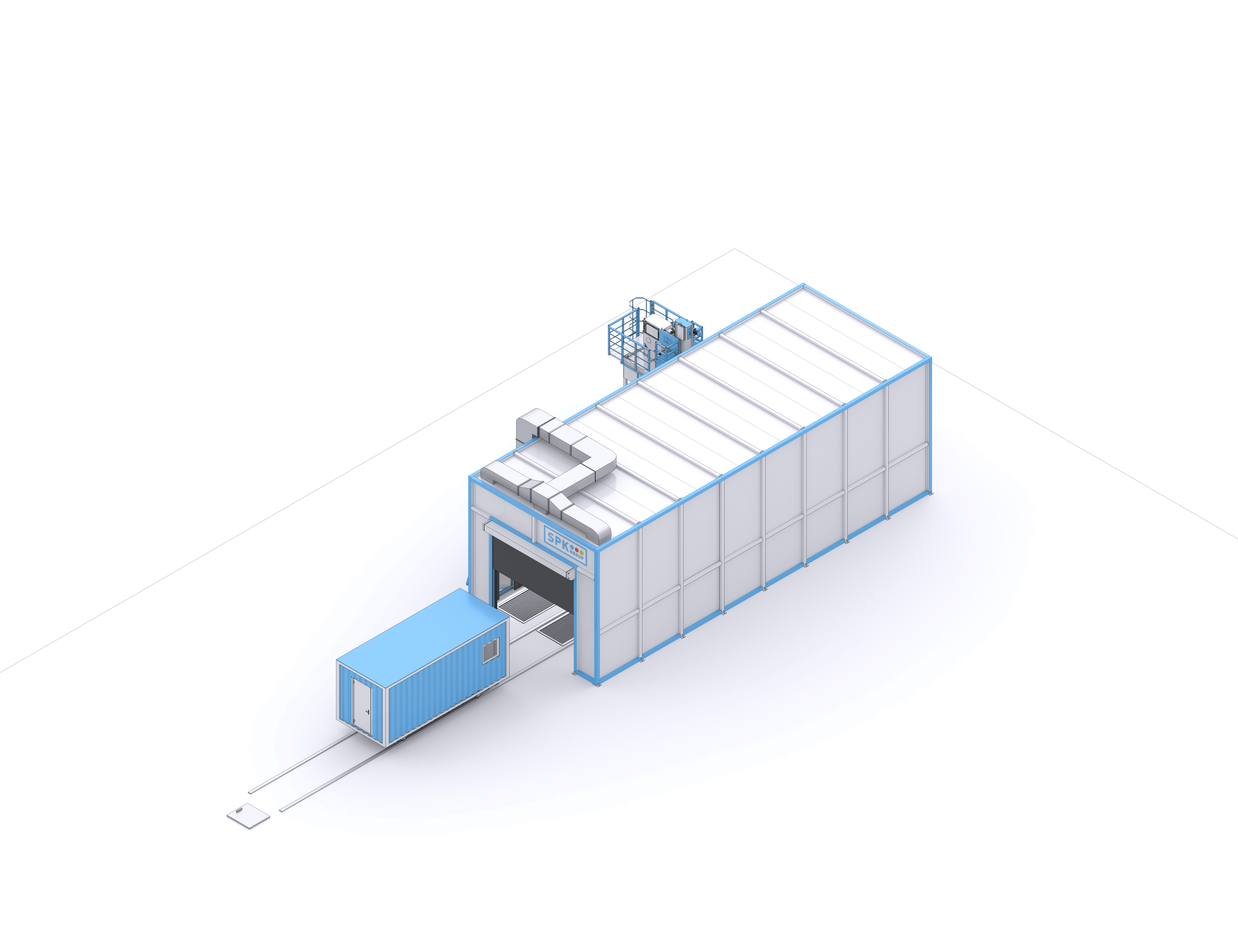

Обитаемая дробеструйная камера SPK-SBB-15.5.4: технические характеристики и описание

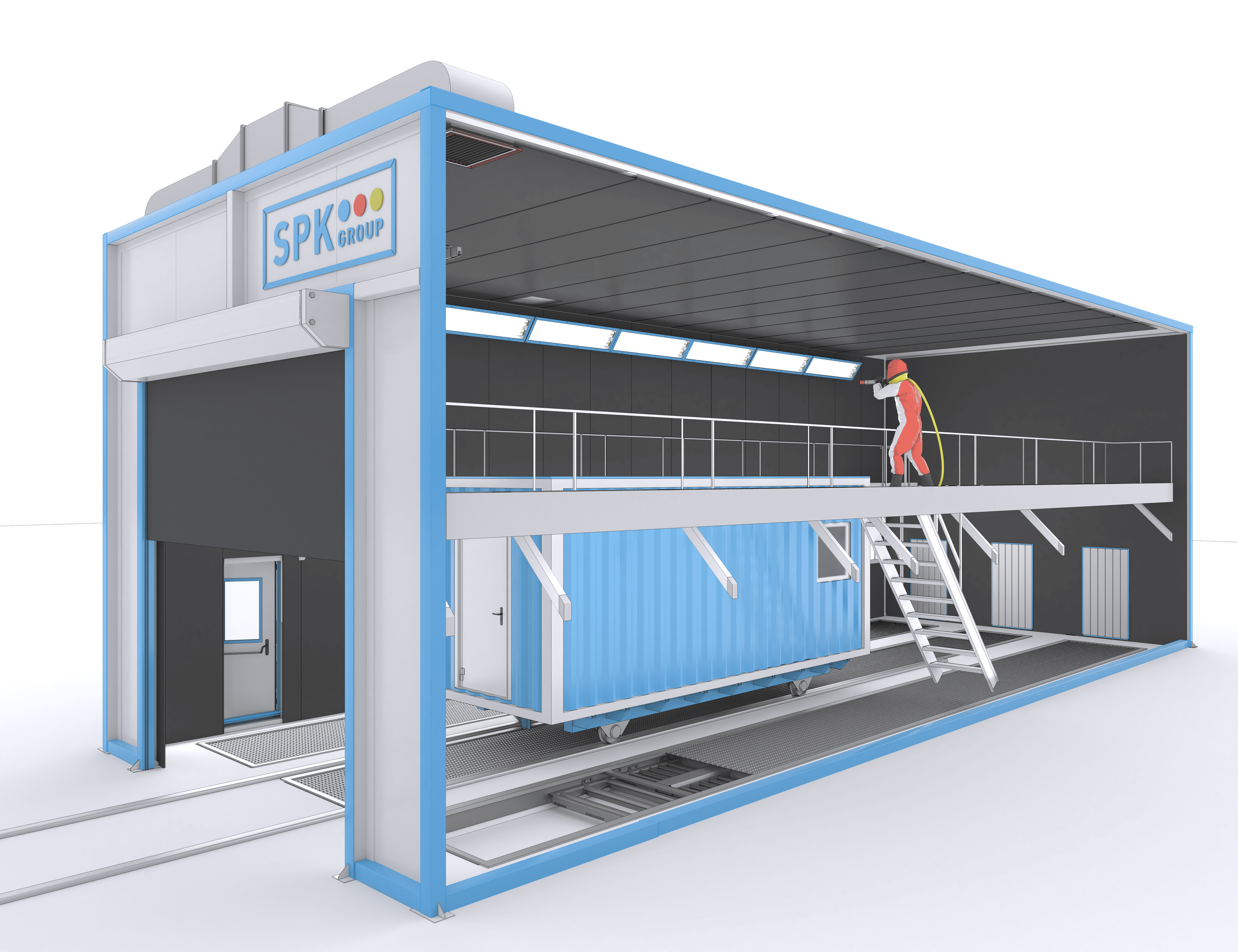

Промышленная обитаемая дробеструйная камера периодического действия предназначена для высококачественной очистки и подготовки поверхностей крупногабаритных металлоконструкций. Модель разработана для работы одного оператора (1 рабочий пост) внутри защищенного обитаемого пространства.

Габариты и общее исполнение дробеструйного комплекса

• Тип оборудования: Обитаемая камера периодического действия.
• Климатическое исполнение: УХЛ4 (для эксплуатации в умеренно-холодных закрытых помещениях с искусственным климатом).
• Внутренние габариты (ДхШхВ): 15 000 х 5 500 х 5 000 мм.
• Особенности монтажа: Требуется предварительная подготовка фундамента (обустройство приямков под систему сбора дроби).

Конструктивные особенности корпуса и стен камеры

Несущий каркас и ограждающие конструкции спроектированы с учетом высоких динамических и абразивных нагрузок:

• Конструкция стен и крыши: Прочный стальной силовой каркас, обшитый трехслойными сэндвич-панелями. Крыша — прямая, сплошная.
• Характеристики панелей: Толщина сэндвич-панелей составляет 50 мм, плотность минераловатного/пенополистирольного наполнителя — 100 кг/м³, что обеспечивает отличную звукоизоляцию и жесткость конструкции.
• Модульность: Корпус состоит из 1 технологической секции.

Входные группы: характеристики ворот и сервисных дверей

Для загрузки крупногабаритных изделий и безопасного перемещения персонала камера оснащена надежными входными группами:

• Основные ворота (1 шт.): Рулонного типа, изготовлены из износостойкого ПВХ. Расположены в торцевой части по оси симметрии камеры. Размер светового проема (ШхВ) составляет 4000 х 3500 мм.
• Сервисные (аварийные) двери (2 шт.): Размером 800 х 2000 мм каждая. Расположены в боковых стенах для быстрого доступа персонала и безопасной эвакуации.

Промышленное освещение и электротехнические параметры

Световое оборудование обеспечивает максимальную видимость в условиях высокой запыленности:

• Тип освещения: Специализированные светодиодные светильники серии SPK-LED.S-24 (16 шт.), расположенные в верхней части камеры.
• Уровень освещенности: Превышает или равен 650 Лк (показатель замеряется в пустой камере с чистыми защитными стеклами).
• Энергоэффективность и защита: Суммарная электрическая мощность освещения — 1.5 кВт. Класс защиты оборудования — IP 65 (полная пыленепроницаемость и защита от струй воды/абразива).
• Параметры сети: Рабочее напряжение — 220 В, частота — 50 Гц.
• Безопасность: Предусмотрено аварийное/эвакуационное освещение, смонтированное непосредственно над сервисными дверями.

Автоматическая система механического сбора и транспортировки дроби

Камера оснащена эффективной автоматизированной системой рециркуляции абразивного материала:

• Тип системы: Механический сбор дроби.
• Продольная транспортировка: Реализована на базе скребковых конвейеров SPKCS длиной 15 000 мм с надежным пневматическим приводом.
• Поперечная транспортировка: Осуществляется скребковым конвейером модели SPKCS-720.03. Длина поперечной линии — 7500 мм, ширина — 750 мм. Привод поперечного конвейера — пневматический.

Ключевые преимущества конфигурации SPK-SBB-15.5.4:

• Энергобезопасность: Пневматический привод скребковых транспортеров исключает риски искрообразования и заклинивания электродвигателей под завалом дроби.

• Долговечность: Плотные сэндвич-панели (100 кг/м³) и стальной каркас защищают цех от шума и пыли.

• Безопасность оператора: Высокий уровень освещенности (650 Лк) совместно с дублированными сервисными дверями и эвакуационной подсветкой полностью соответствуют современным нормам охраны труда.
