Промышленный роботизированный комплекс предназначен для автоматизированной и ручной струйной обработки наружных и внутренних поверхностей кузовов железнодорожных вагонов. Оборудование эффективно удаляет окалину, ржавчину и окислы, обеспечивая степень очистки Sa 2 ½ и формируя оптимальную шероховатость под окрашивание.
Назначение и ключевые характеристики оборудования
- Назначение: обработка полувагонов, вагонов-хопперов, платформ и других типов кузовов из стали 09Г2С (толщина металла 3–30 мм).
- Годовая производительность: 1000 кузовов / 450 000 м² в год.
- Режим работы: 4074 часа в год (2 смены по 8 часов, коэффициент использования — 0,85).
- Климатическое исполнение: УХЛ4.
- Режимы работы: автоматический (роботы обработают 70–99% площади) и ручной (2 поста с механической и электрической блокировкой авторежима).
Технические габариты вагонов и камеры
Характеристики обрабатываемых изделий
- Максимальные габариты кузова (Д×Ш×В): 19 750 × 3 296 × 4 908 мм.
- Предельный вес кузова: 28 тонн.
Габариты дробеструйной камеры
- Внутренние размеры камеры (Д×Ш×В): 25 000 × 8 300 × 10 000 мм.
- Габариты комплекса с оборудованием (Д×Ш×В): 31 000 × 13 000 × 11 500 мм.
Состав и комплектация дробеструйного комплекса
1. Обитаемая камера проходного типа
- Конструкция: силовая стальная рама для монтажа направляющих робота + сэндвич-панели 80 мм (минеральная вата). Внутренние стены защищены резиновым покрытием 5 мм.
- Ворота: 2 комплекта пневматических складных ворот (пролет 5000×7000 мм) с резиновой защитой (3 мм) и датчиками безопасности.
- Двери: 2 сервисные двери (800×2000 мм) со смотровыми окнами из триплекса и защитными шторками.
- Освещение и настил: защищенное пыленепроницаемое освещение (IP65, >600 Лк), аварийный свет, модульный решетчатый настил.
2. Системы автоматизации, видеоконтроля и управления

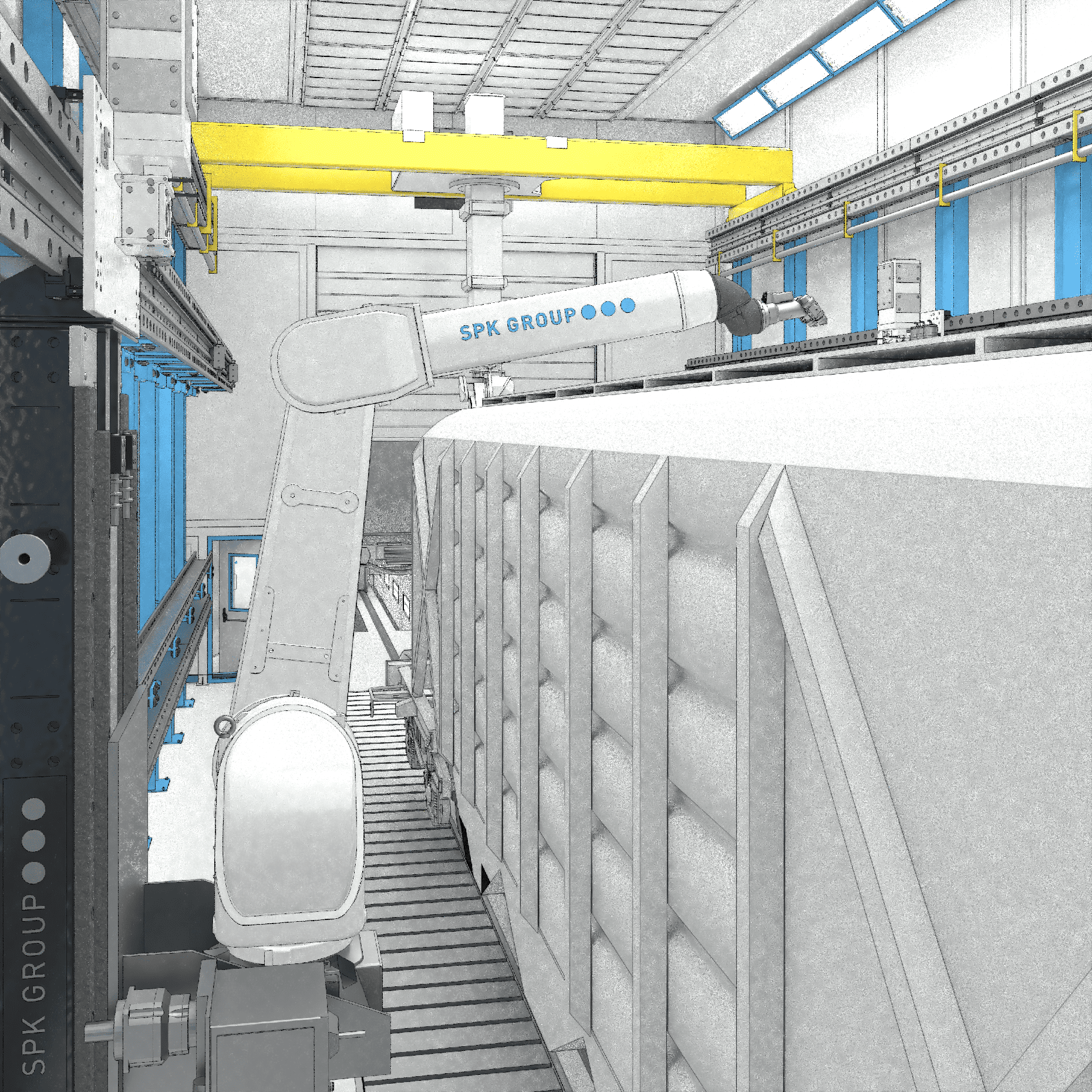

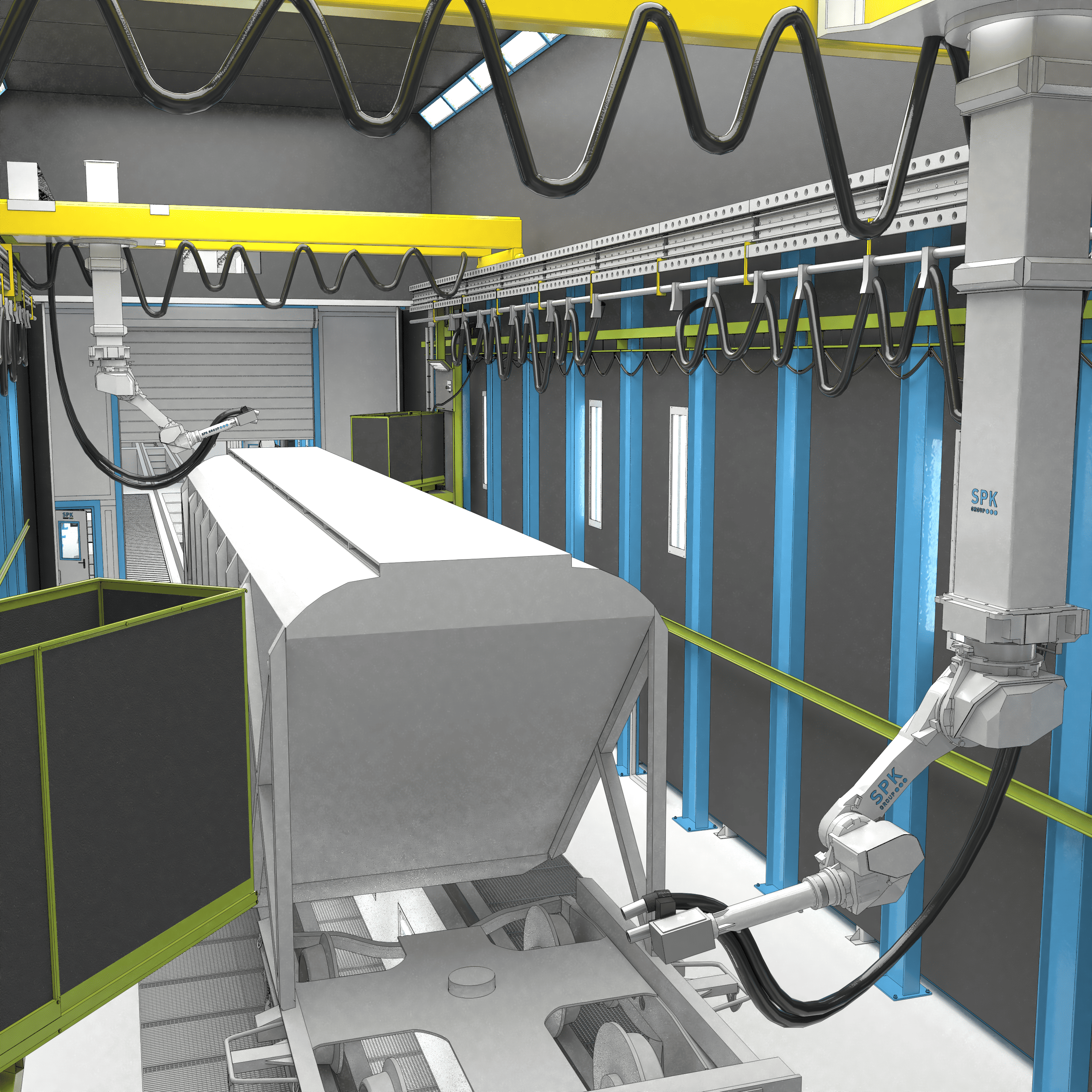

- Роботизированный модуль: 2 манипулятора для автоматической очистки.
- Компоненты управления: ПЛК и приводы Beckhoff (роботы), Schneider Electric (камера), датчики безопасности SICK / Pepperl & Fuchs (защита IP65).
- Кабина оператора: верхнее исполнение, бронестекла, посты управления роботами, видеонаблюдение (2 пылезащищенные камеры).
- ПО: полностью интегрированное ПО без ограничений по сроку действия и подписок (интерфейс RU/EN).
3. Абразивоструйная система и подача дроби
- Роботизированные напорные баки: 2 двухкамерных аппарата непрерывного действия по 1100 л (4 сопла ∅16 мм).
- Ручные напорные баки: 1 двухкамерный аппарат на 700 л (2 сопла ∅10 мм).
- Оснащение: 3 дробеструйных клапана, 2 лифт-площадки для подъема операторов.
4. Система сбора, рекуперации и вакуумной уборки дроби
- Транспортеры: 3 продольных скребковых и 1 поперечный ленточный (30 т/ч, 4 кВт).
- Рекуперация дроби: ковшовый элеватор (30 т/ч, 1,5 кВт), барабанно-воздушный сепаратор (эффективность ≥98%), циклон и накопительный силос на 20 тонн.
- Вакуумная установка сбора: мощный агрегат 90 кВт (10 т/ч, вакуум 450 мм рт. ст.) с промежуточным силосом на 8 тонн и картриджной фильтрацией (99,5%).

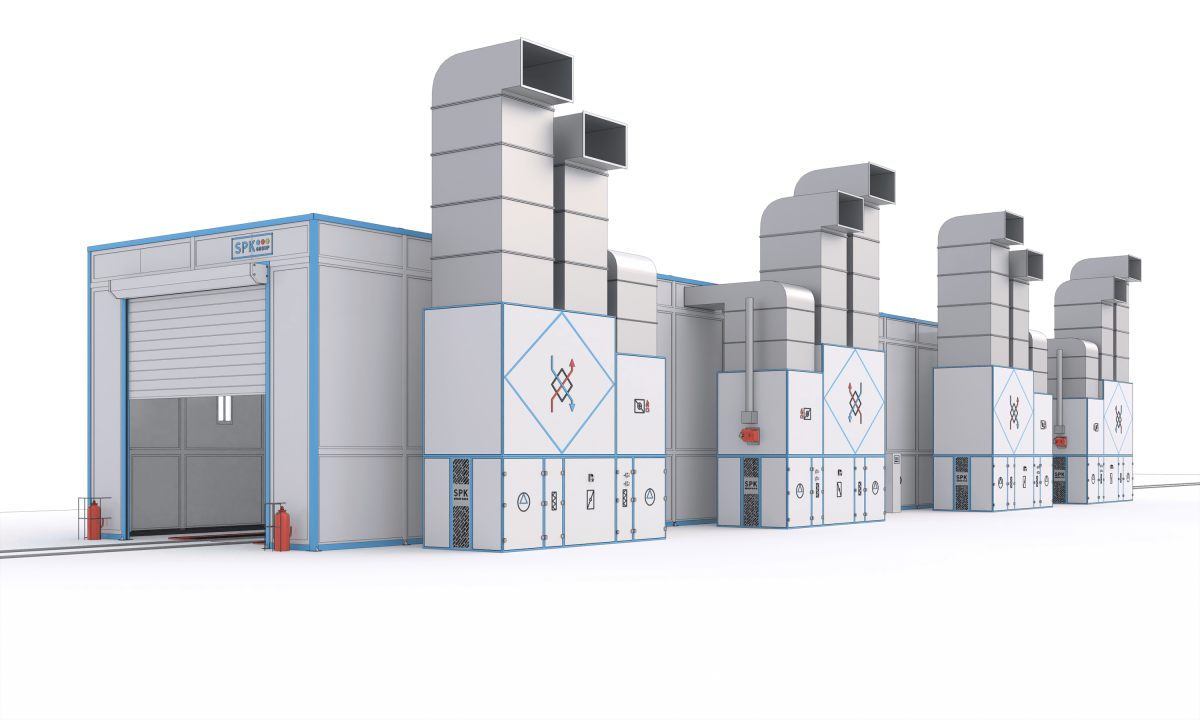

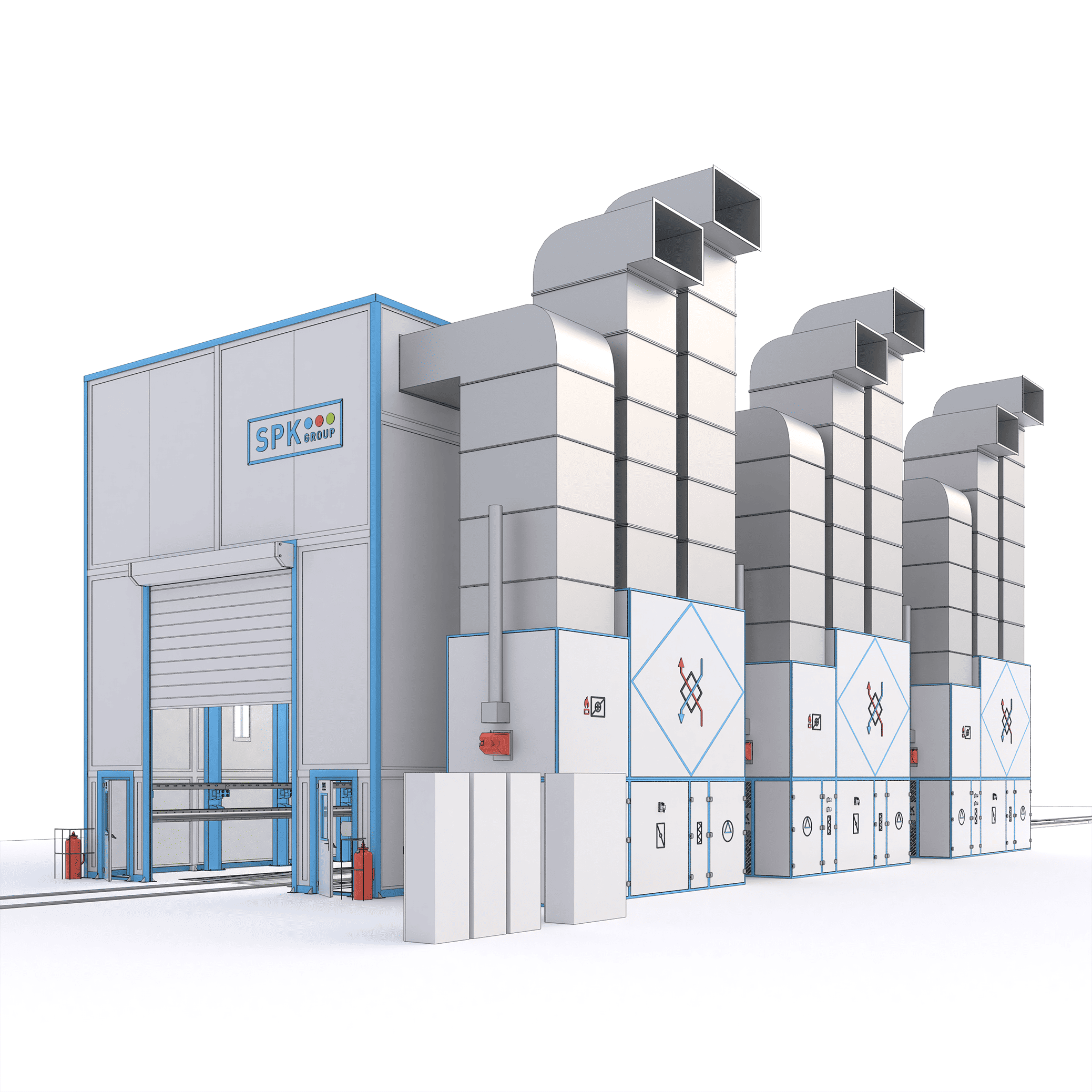

5. Промышленная вентиляция и аспирация
- Фильтровальная установка (ВФУ): 2 модуля суммарной производительностью 68 000 м³/ч (давление >2000 Па, двигатели 37 кВт с частотным пуском).
- Фильтрация: полиэфирные патронные элементы (площадь 18,6 м² каждый), очистка воздуха до ≤15 мг/м³.
- Регенерация: импульсная продувка сжатым воздухом (работает в том числе 20 минут после остановки).
