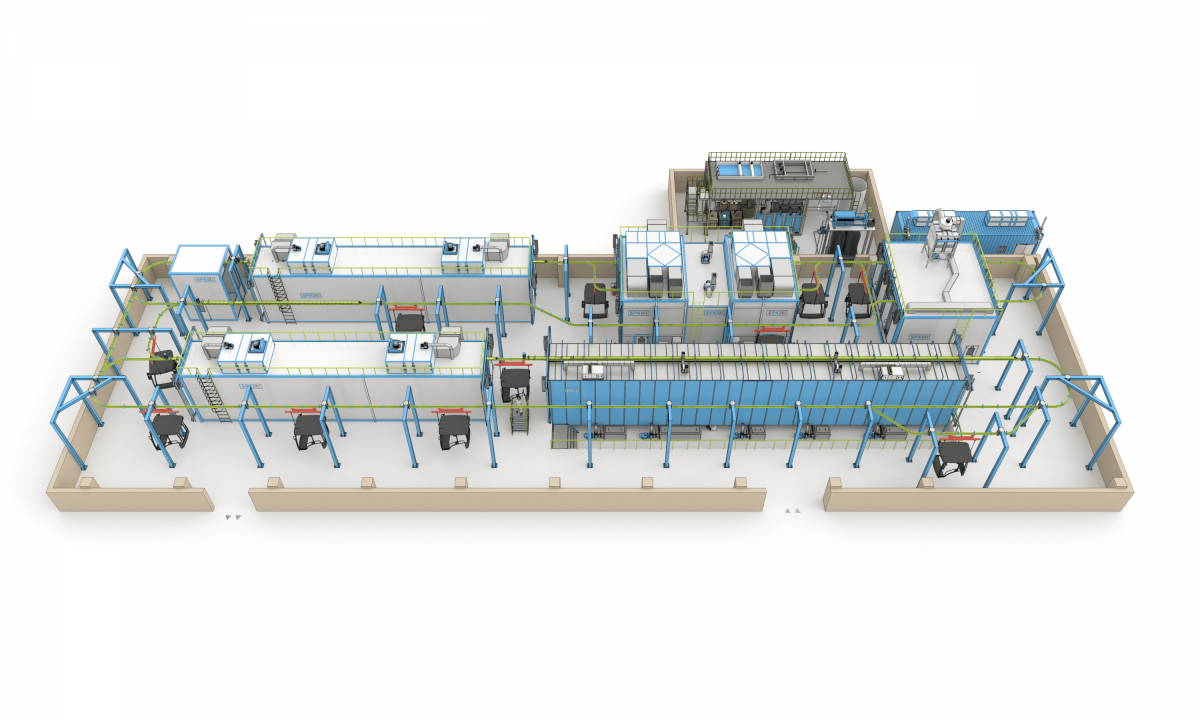

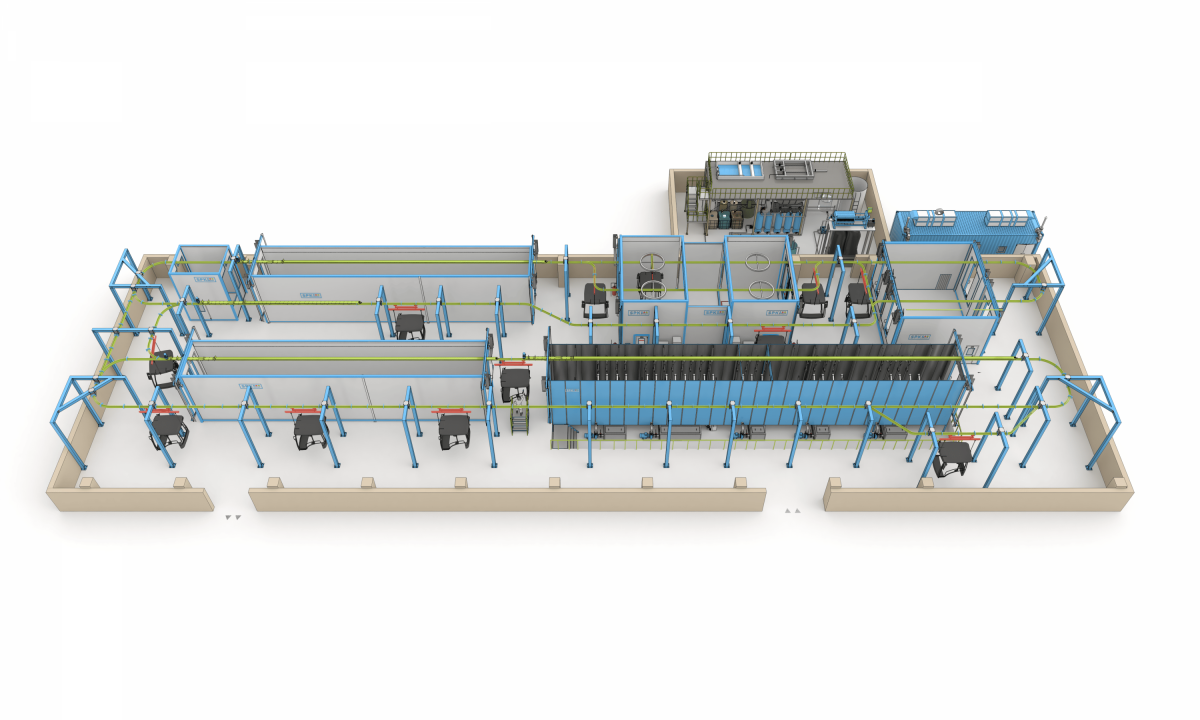

Линия окраски кабин SPK предназначена для подготовки поверхности, окрашивания и сушки кабин, капотов и баков.

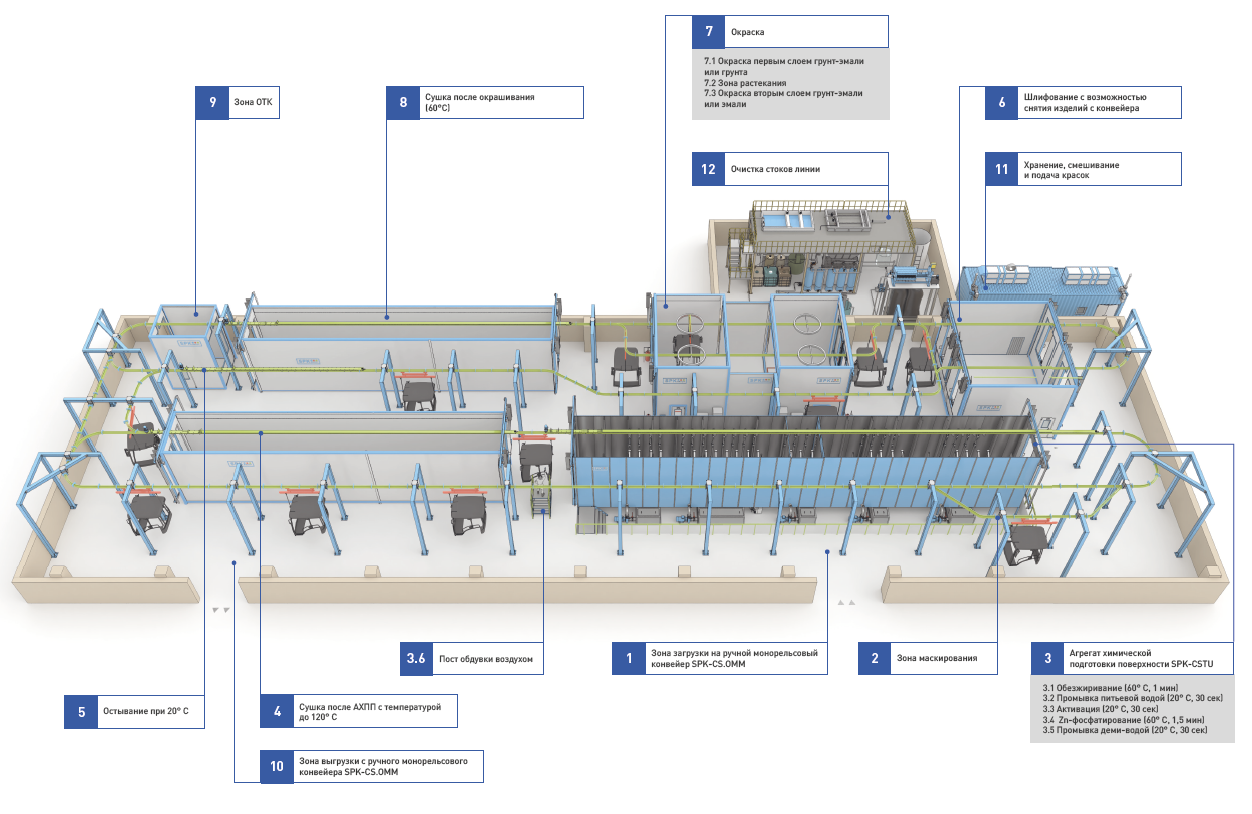

Основные компоненты линии SPK:
- Ручной монорельсовый конвейер SPK-CS.ОММ, оборудованный четырьмя элеваторами для загрузки/выгрузки изделий и автоматическими протяжками в зонах АХПП, сушки и охлаждения.
- Пятистадийный агрегат химической подготовки поверхности SPK-SCTB.
- Зона обдува изделий.
- Камера сушки SPK-CB.
- Зона охлаждения.
- Четырёхпостовая камера шлифовки SPK-GD.
- Камера нанесения первого слоя краски SPK-SB.
- Зона растекания краски.
- Камера нанесения второго слоя краски SPK-SB.
- Камера сушки SPK-CB.
- Зона контроля качества (ОТК).
В комплект линии также входят:
- Камера хранения и смешивания красок SPK-PKS.
- Оборудование для смешивания красок.
- Локальные очистные сооружения.
- Порошковая система автоматического пожаротушения для камер окраски, зон растекания и камеры сушки после окраски.
Дополнительные элементы комплектации:
- Направляющие прямолинейного участка и горизонтальные отводы.
- Пневматические стрелки конвейера – 7 комплектов.
- Вращающиеся блоки траверсы в покрасочной зоне – 4 комплекта.
- Автоматические блоки перемещения изделий с регулировкой скорости (для АХПП, сушки после АХПП и после окрашивания) – 3 комплекта.
- Траверсы грузоподъёмностью 400 кг на роликовых опорах – 1 комплект.
- Опорные стойки конвейера – 1 комплект.
- Опускные секции конвейера (элеваторы) – 4 комплекта.
- Автоматический комплект управления – 1 комплект.
Оборудование агрегата химической подготовки поверхности SPK-CSTU:
- Камера из металлокаркаса с панелями из нержавеющей стали, щеточные уплотнения, решетки для оператора.
- Два пневматических раздвижных ворот.
- Нержавеющие контуры облива с полипропиленовыми форсунками.
- Ванна обезжиривания с утеплением, нагревом, системой фильтрации, циркуляционным насосом, насосом подачи раствора, гидравлической арматурой и блоком дозирования реагентов.
- Две ванны промывки с фильтрацией, насосами и системой перелива.
- Ванна активации с фильтрацией, насосом подачи и станцией пополнения реагентов.
- Ванна цинк-фосфатирования с утеплением, нагревом, конусным дном, фильтрацией, насосами, блоком сбора шлама и станцией пополнения реагентов.
- Два вытяжных зонта, вентилятор обновления воздуха.
- Автоматический комплект управления.
Камера сушки SPK-CB (после АХПП):
- Металлокаркас и 100 мм сэндвич-панели.
- Два пневматических раздвижных ворот.
- Два циркуляционных агрегата SPK-VU с нагревателями и горелками.
- Система воздухораспределительных воздуховодов.
- Два вытяжных зонта, вентилятор обновления воздуха.
- Освещение дежурного режима.
- Автоматический комплект управления.
Камера шлифовки SPK-GD:
- Металлокаркас с 50 мм сэндвич-панелями.
- Вытяжные отбойные щиты.
- Вакуумная система для подключения четырёх шлифовальных машин.
- Фильтровальная установка SPK-VFU-200.
- Светодиодное освещение.
- Автоматический комплект управления.
Камера окраски SPK-SB:
- Металлокаркас и 80 мм сэндвич-панели.
- Сервисная дверь с системой «Антипаника».
- Взрывозащищённые светодиодные светильники.
- Система фильтрации приточного и вытяжного воздуха от красящих частиц.
- Взрывозащищённый вентилятор SPK-VU с рекуператором.
- Газовый теплообменник и горелка.
- Воздуховоды для равномерного распределения воздуха.
- Утеплённые морозостойкие воздушные клапаны.
- Газоанализаторы для контроля взрывоопасных концентраций.
- Порошковая автоматическая система пожаротушения.
- Автоматический комплект управления.
Зона растекания SPK-CDDA:
- Корпус из металлокаркаса с оцинкованными панелями.
- Сервисная дверь.
- Взрывозащищённое дежурное освещение.
- Взрывозащищённый вытяжной вентилятор.
- Воздухораспределительные воздуховоды.
- Обратный воздушный клапан.
- Автоматический комплект управления.
Камера сушки после окраски SPK-CB:
- Металлокаркас и 100 мм сэндвич-панели.
- Пневматические раздвижные ворота.
- Взрывозащищённые циркуляционные агрегаты SPK-VU с газовым нагревателем и горелкой.
- Система воздухораспределения.
- Два вытяжных зонта, вентилятор обновления воздуха.
- Взрывозащищённое дежурное освещение.
- Порошковая автоматическая система пожаротушения.
- Автоматический комплект управления.
Камера хранения и смешивания красок SPK-PKS:
- Каркас с антикоррозионным покрытием.
- 150 мм сэндвич-панели с минераловатным наполнением.
- Ручные ворота и сервисная дверь.
- Взрывозащищённое освещение.
- Взрывозащищённые настенные электро-калориферы.
- Приточная установка с температурным контролем.
- Взрывозащищённый вытяжной вентилятор и резервный аварийный вентилятор.
- Разводка воздуховодов.
- Автоматическая пожаротушащая система.
- Газоанализаторы НКПР.
- Взрывозащищённые датчики.
- Комплект автоматики.
Оборудование для приготовления и подачи краски SPK:
- Системы подачи ЛКМ: основной компонент, отвердитель, растворитель, редко используемые ЛКМ.
- Трубопроводы подачи ЛКМ в окрашивающие камеры.
- Система нанесения ЛКМ — полная комплектация.
- Установка смешивания 2К материалов Ransburg (6 цветов + 1 отвердитель).
- Регуляторы давления – 6 штук.
- Гидравлические и пневматические комплекты для подключения оборудования смешивания и ручных постов нанесения ЛКМ.
- Пистолеты комбинированного распыления Ransburg – 6 шт.
- Шланги высокого давления 15 м – 6 шт.
- Система регенерации растворителя.
Оборудование локальных очистных сооружений (ЛОС):
- Блок приёма сточных вод.
- Блок приготовления и подачи реагентов.
- Блок очистки сточных вод.
- Финальный блок очистки сточных вод.
- Блок обезвоживания осадка.
- Водоподготовка.
- Комплект автоматики.
Система автоматического пожаротушения (порошкового типа) установлена на всех камерах окраски, зонах растекания и камере сушки после окраски.
