Описание комплекса по очистке, окраске и сушке

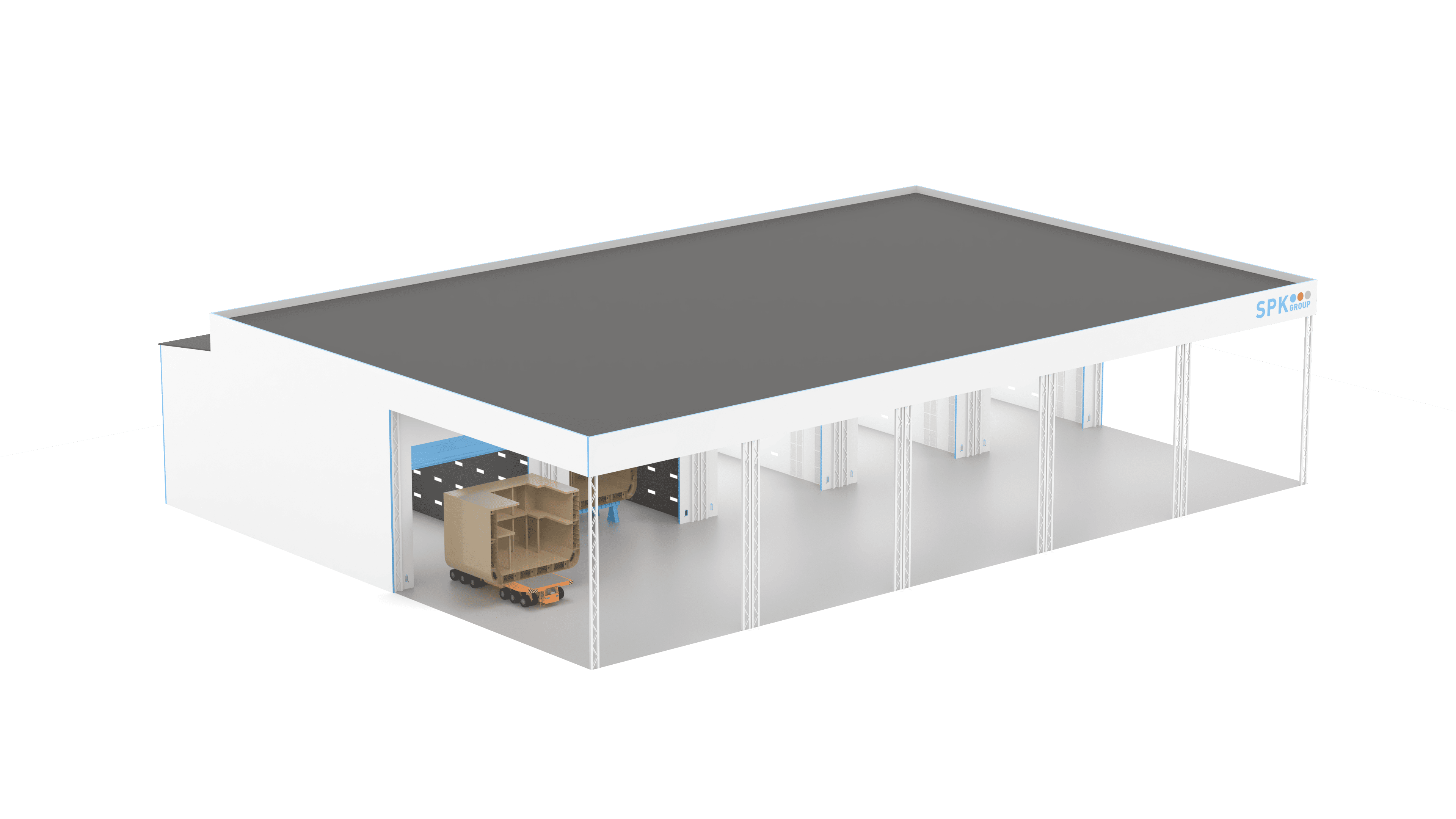

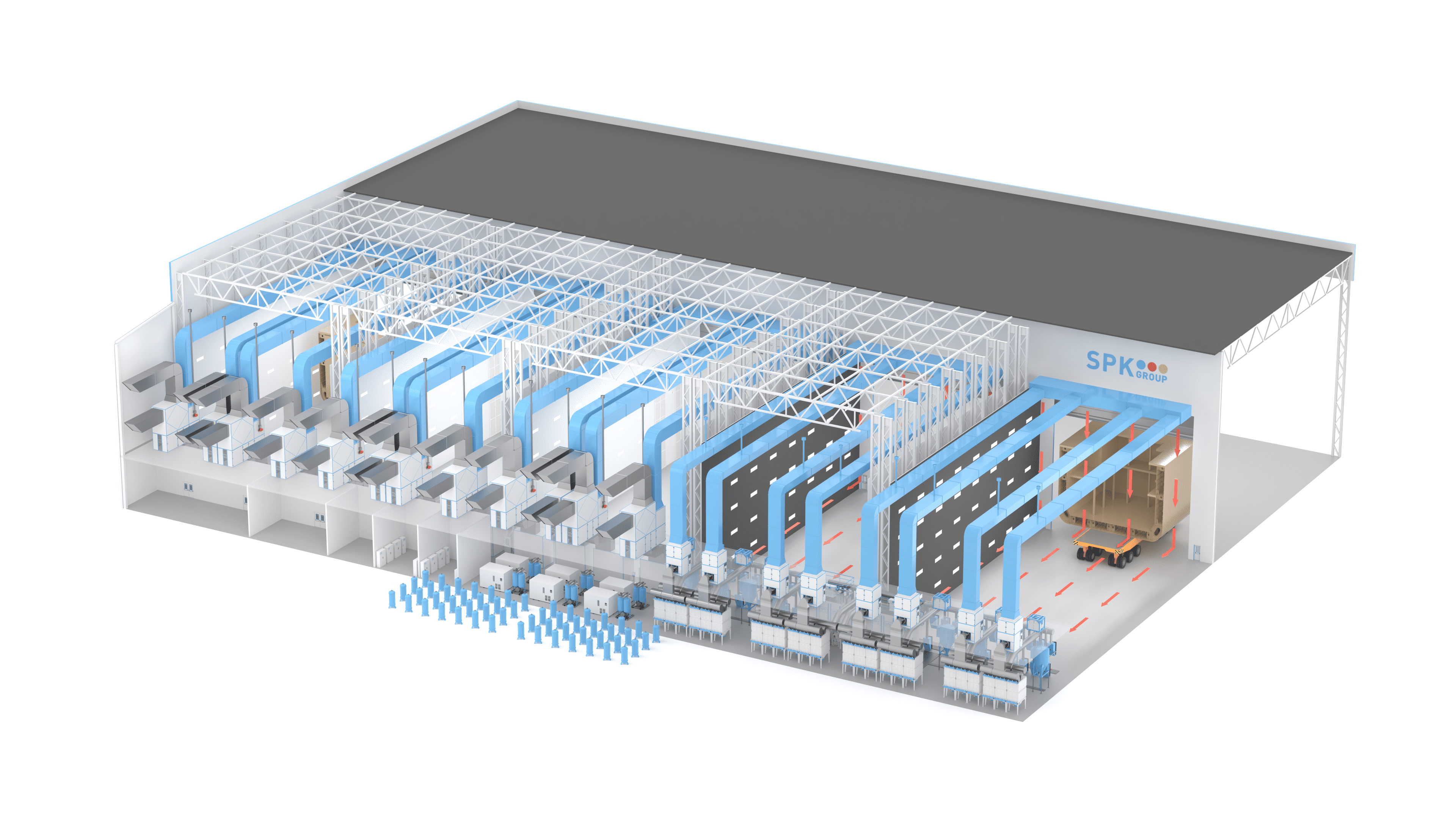

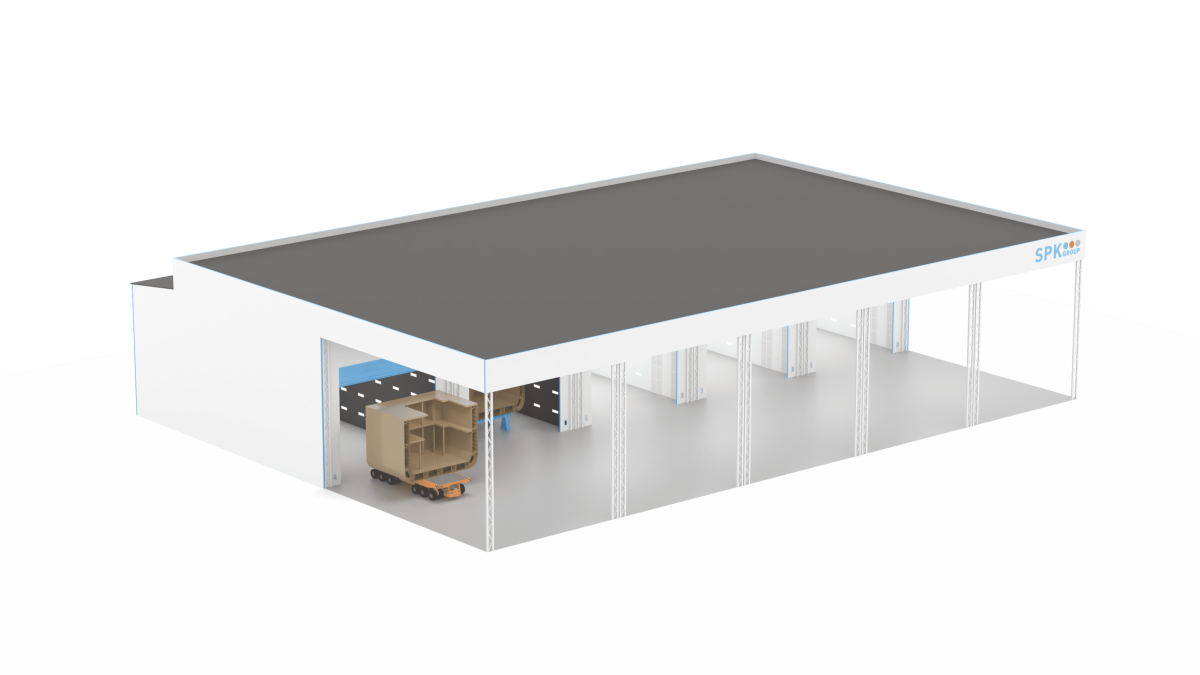

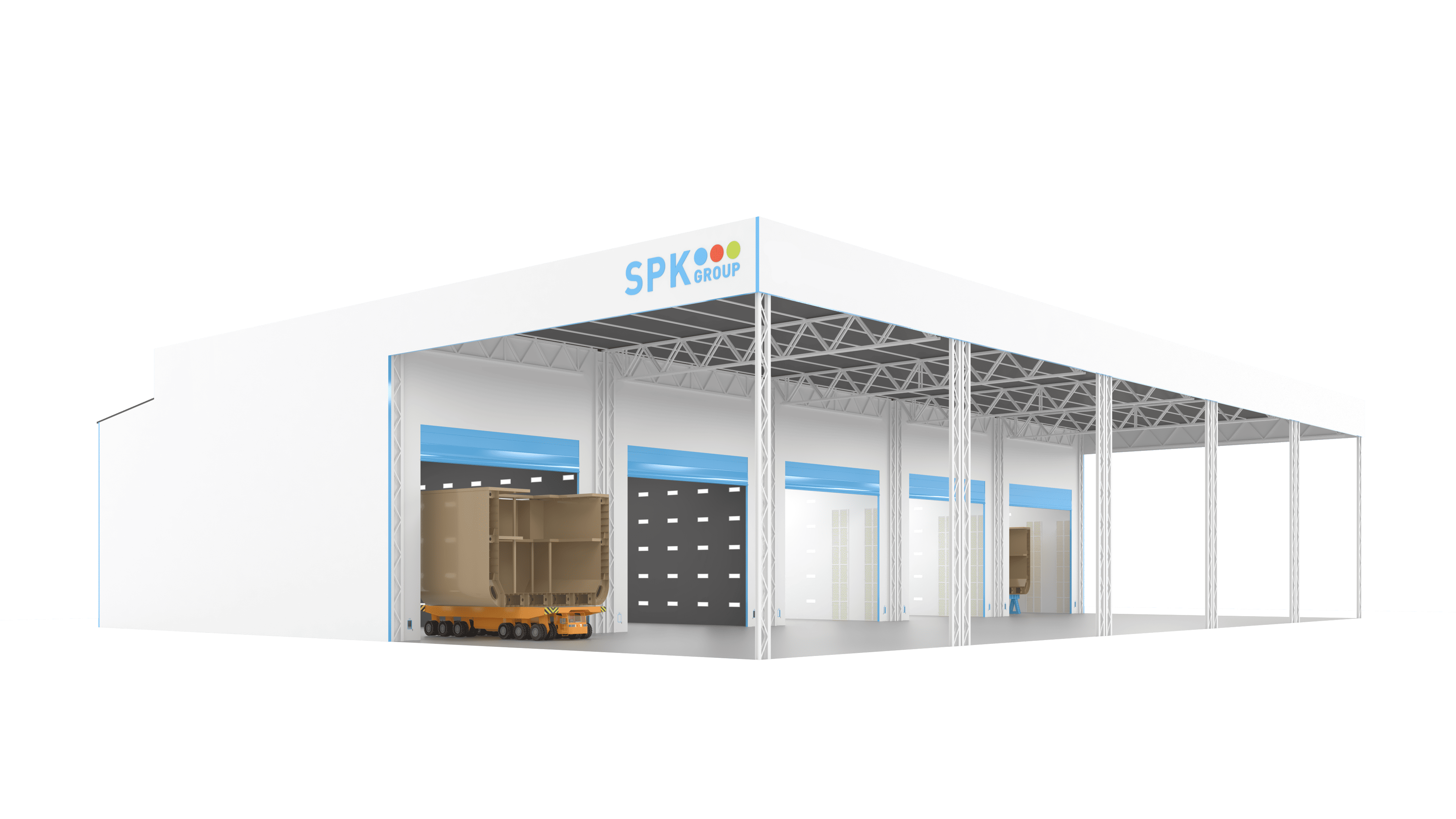

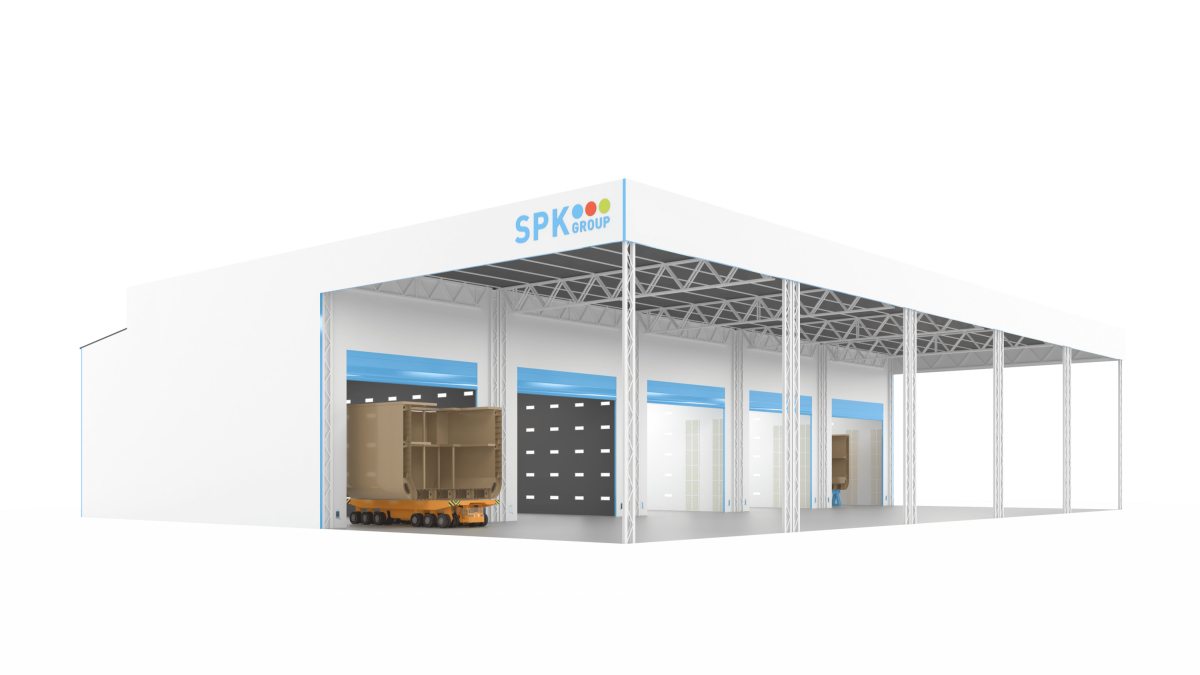

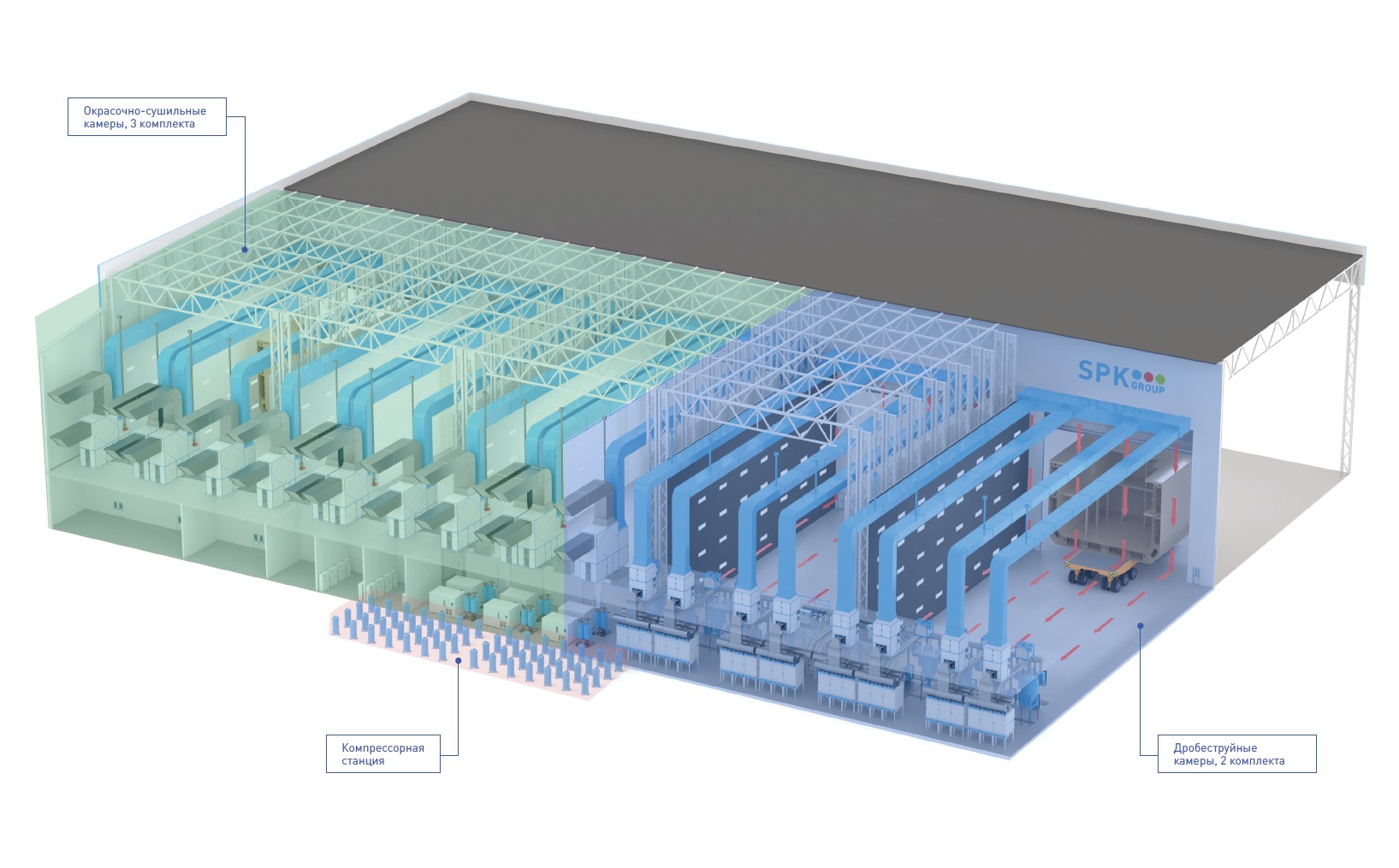

Этот комплекс состоит из пяти камер тупикового типа внутренних размеров 40 м (длина) х 22,5 м (ширина) х 20 м (высота). В него входят две дробеструйные и три окрасочно-сушильные камеры. К ним пристроены отделения КПО, АБК, а также помещение для размещения технологического оборудования на двух этажах и навес для предварительной подготовки изделий перед очисткой и окраской. Общие размеры здания — 106 м (длина) х 132 м (ширина) х 28 м (высота).
Основное назначение камер
Камеры предназначены для выполнения следующих технологических процессов:
- Маскировка поверхностей, не требующих дробеструйной обработки.
- Дробеструйная обработка металлоконструкций с целью очистки, удаления ржавчины/ окалины, а также для активации поверхности и повышения шероховатости для лучшего нанесения ЛКП.
- Обеспыливание изделий путём обдува сжатым воздухом, вакуумного сбора дроби из внутренних полостей и обеспыливания с помощью специальных вакуумных щеток.
- Маскировка поверхностей, не предназначенных для окраски.
- Нанесение краски безвоздушным методом в несколько слоёв (грунт, грунт эмаль, эмаль).
- Обезжиривание поверхности перед окраской с промежуточной сушкой.
- Высокотемпературная сушка изделий до 40°C.
- Контроль качества нанесённого лакокрасочного покрытия, исправление дефектов.
- Снятие маскировки.
Система сбора дроби и абразива
Для сбора дроби из внутренних полостей изделий применяется вакуумная система SPK-VTB-75. Собранная дробь отсеивается в специальном бункере, после чего перемещается на шнековый конвейер SPK-SCS(SC), далее — на ленточный конвейер SPK-CS, и затем — в приемник элеватора SPK-BBE.
В системе используют линии сбора абразива (СА), включающие продольные и поперечные трубопроводы, предназначенные для отвода абразива из границ рабочей камеры и подачи его в систему рекуперации. Модульная конструкция системы SCS(SC) позволяет адаптировать систему под требования проекта, с учетом выбора типа системы рекуперации абразива (СРА).
Технические характеристики и эксплуатация
- SPK-VTB-75 — это стационарная вакуумная система, предназначенная для эффективного сбора крупных объемов пыли, дроби, просыпей, сажи, золы и взрывоопасных веществ. Она идеальна для сложных условий на промышленных предприятиях.
- Повышенная мощность позволяет собирать материалы даже в очень тяжелых условиях.
- Трубопроводы позволяют транспортировать собранный материал на расстояния до 250 метров.
Особенности системы сбора дроби
- Вдоль боковых сторон камер установлены вакуумные магистрали с двумя отводами для подключения гибких шлангов длиной по 35 метров.
- В системе одновременно могут работать две вакуумных точки сбора дроби.
