Окрасочно-сушильный комплекс тупиковой конфигурации SPK-SCB-26.7.7 от SPK GROUP
Назначение и технологические возможности оборудования

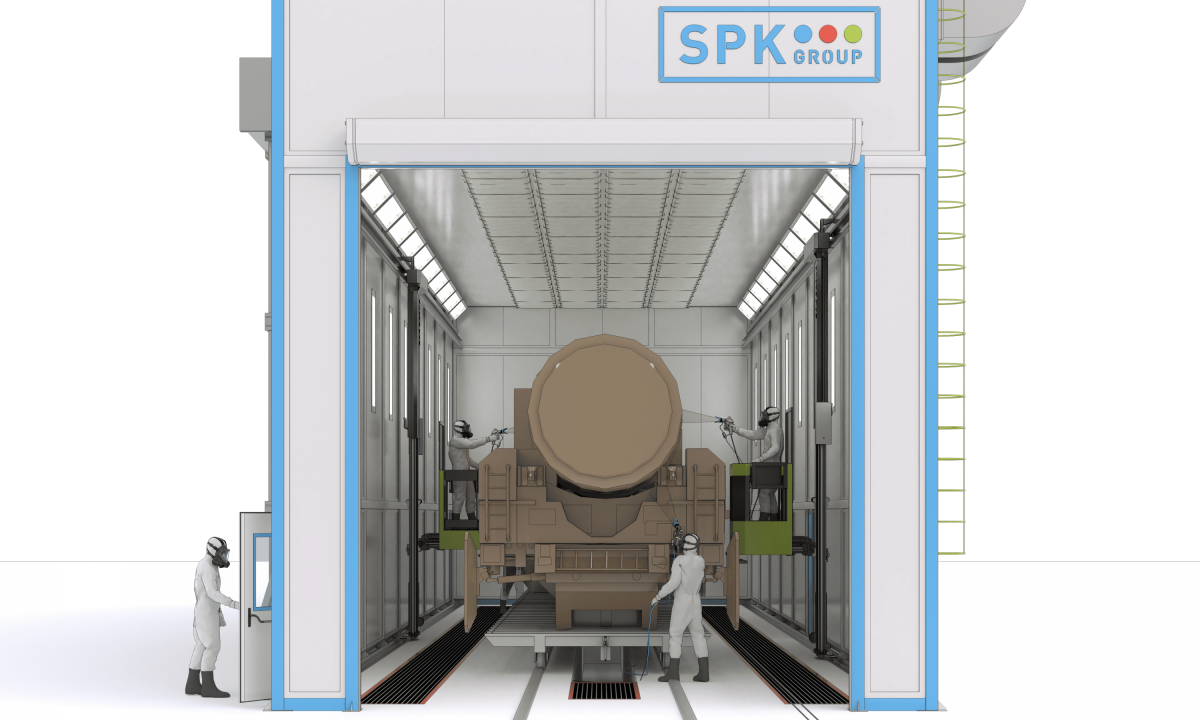

Специализированная обитаемая камера SPK-SCB-26.7.7 представляет собой высокотехнологичный закрытый бокс, спроектированный для выполнения полного цикла финишной обработки крупногабаритных объектов. Комплекс позволяет осуществлять предварительную подготовку поверхностей к грунтованию, нанесение декоративно-защитных лакокрасочных материалов (ЛКМ) и последующую высокотемпературную полимеризацию (сушку) нанесенных покрытий.
Внутренний объем камеры оснащен принудительной вентиляционной системой, формирующей однородный нисходящий ламинарный поток очищенного и термостабилизированного воздушного контура (направление движения воздушных масс — строго от потолочной зоны к напольным решеткам).
В камере реализована эффективная сухая многоступенчатая фильтрация оборотного воздуха от аэрозоля краски. Использование сухих фильтр-элементов гарантирует безупречную чистоту в зоне напыления, исключает образование дефектов на свежеокрашенных поверхностях и избавляет предприятие от необходимости проектирования и содержания сложных водяных очистных сооружений.
Характеристики обрабатываемых полуфабрикатов (изделий)
Комплекс оптимизирован под технологические задачи по обработке тяжелой колесной техники со следующими предельными параметрами:
-
Категория обрабатываемых объектов: Спецтехника на колесном ходу.
-
Максимально допустимые габариты машины (ДхШхВ): 22000 х 400 х 500 мм.
-
Предельная масса изделия: 70 тонн (70 000 кг).
-
Суммарная площадь окраски единичного объекта: 378,2 м².
Эксплуатационные и конструктивные параметры комплекса
Общие технические свойства
-
Режим присутствия людей: Обитаемый бокс (предусмотрено постоянное нахождение маляров в защитной экипировке внутри рабочей зоны).
-
Строительно-климатическая категория: Исполнение УХЛ4 по действующим нормативам (эксплуатация в закрытых производственных цехах с регулируемым отоплением).
-
Температурный коридор в фазе окрашивания: +20 °C (с допустимым отклонением не более ±2 °C).
-
Температурный режим в фазе полимеризации (сушки): +70 °C (с точностью удержания ±2 °C).
-
Цикличность производственного процесса: Установка периодического действия.
Конструктивные особенности и габариты бокса

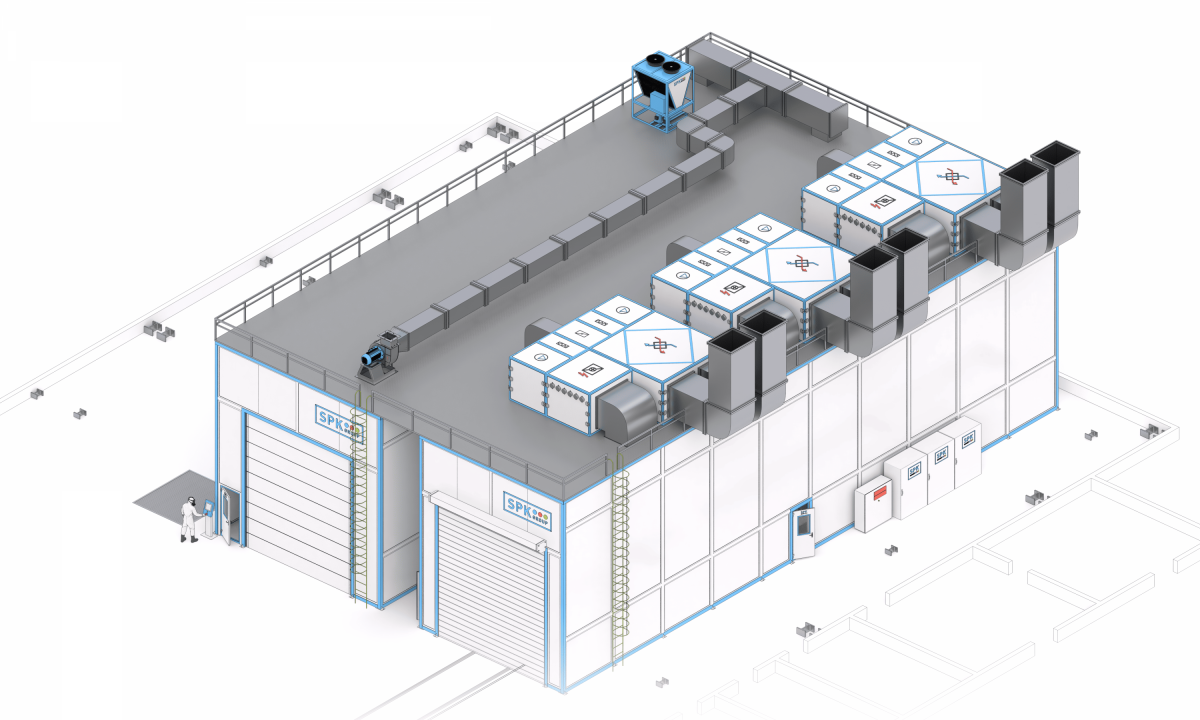

Камера представляет собой жесткий односекционный модуль, монтируемый на специально подготовленное бетонное основание.
Благодаря использованию высокоплотной минеральной ваты и оптимальной толщине ограждений, окрасочно-сушильный бокс обладает высокими теплоизоляционными свойствами. Это минимизирует рассеивание тепла во внутрицеховое пространство при переходе в режим сушки и снижает затраты на энергоносители. Линейка оборудования от SPK GROUP поставляется со всеми необходимыми сертификатами соответствия промышленной безопасности РФ.
