Краткое техническое описание проекта

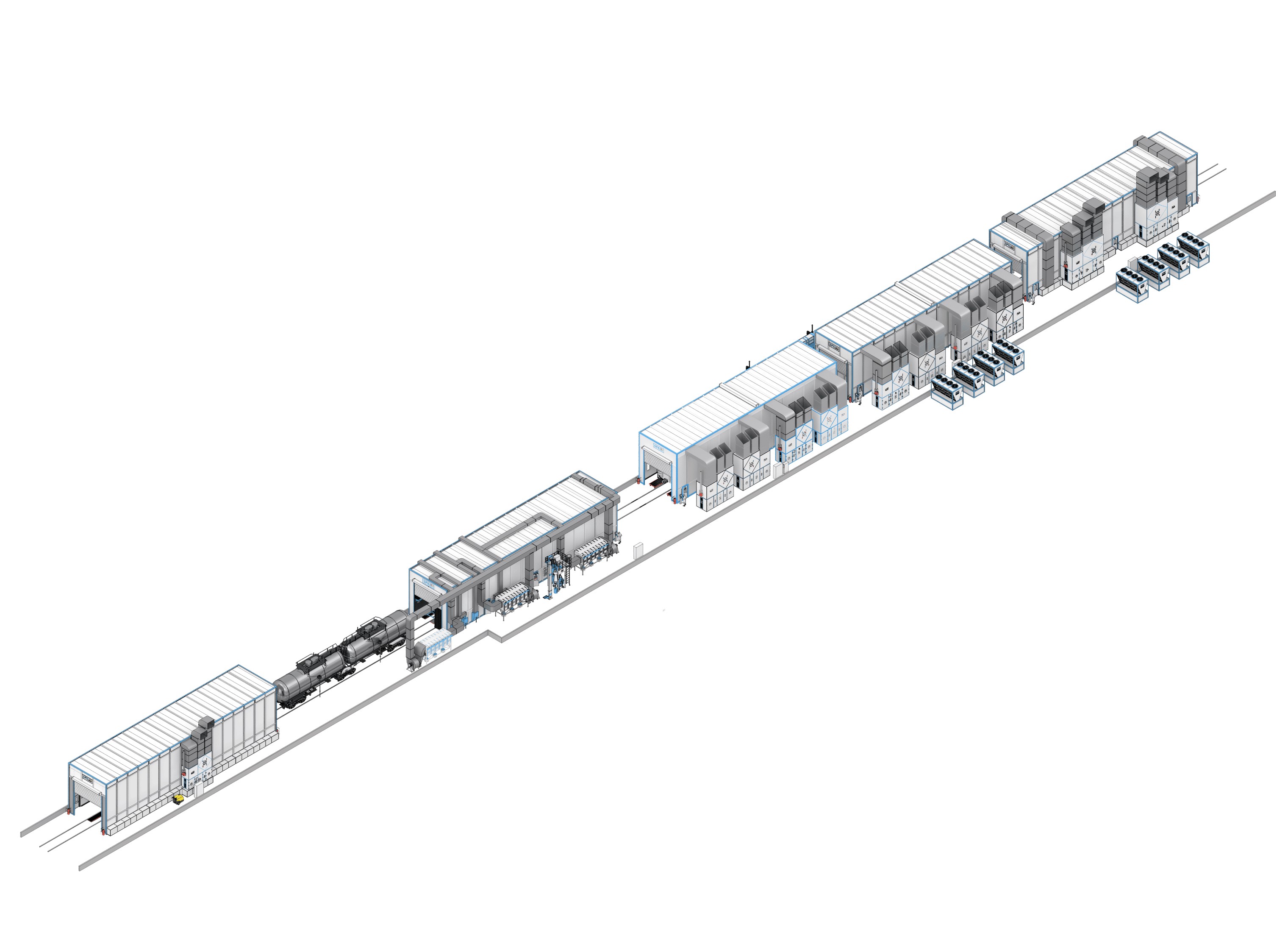

Линия очистки и окраски железнодорожных вагонов
1. Назначение и соответствие стандартам
Комплекс предназначен для полного технологического цикла обработки ж/д вагонов, включая дробеструйную очистку, нанесение ЛКП и высокотемпературную сушку (до +40 °C) внешних и внутренних поверхностей. Процесс строго соответствует регулирующим документам:
- ГОСТ 7409-2018 (Требования к ЛКП грузовых вагонов);
- Инструкция № 655-2000 ПКБ ЦВ-ВНИИЖТ;
- Положение об окраске собственных грузовых вагонов (протокол № 60).
Условия эксплуатации: климатическое исполнение УХЛ4 (внутри отапливаемых производственных помещений). Перемещение вагонов выполняется самоходными толкателями (приобретаются заказчиком отдельно). Расчетная программа составляет 720
вагонов в год.
2. Выводы сравнительного анализа (Ручной vs Роботизированный способ)
На основе расчетов времени технологического цикла выбран оптимальный гибридный состав линии: роботизированная дробеструйная очистка и ручное нанесение ЛКП.
- Ручная окраска экономически и технологически оправдана, так как для вагонов роботизированная окраска требует минимум 3 роботов сложной конфигурации, что является избыточным.
- Роботизированная дробеструйная очистка позволяет обойтись всего 1 камерой (вместо 2 ручных) и значительно сокращает штат персонала (с 10 до 5 человек в смену).
3. Минимальный рекомендуемый состав оборудования
Дробеструйная камера обитаемая проходная SPK-SBB-18.7.7 (на 4 поста) - 1 компл.

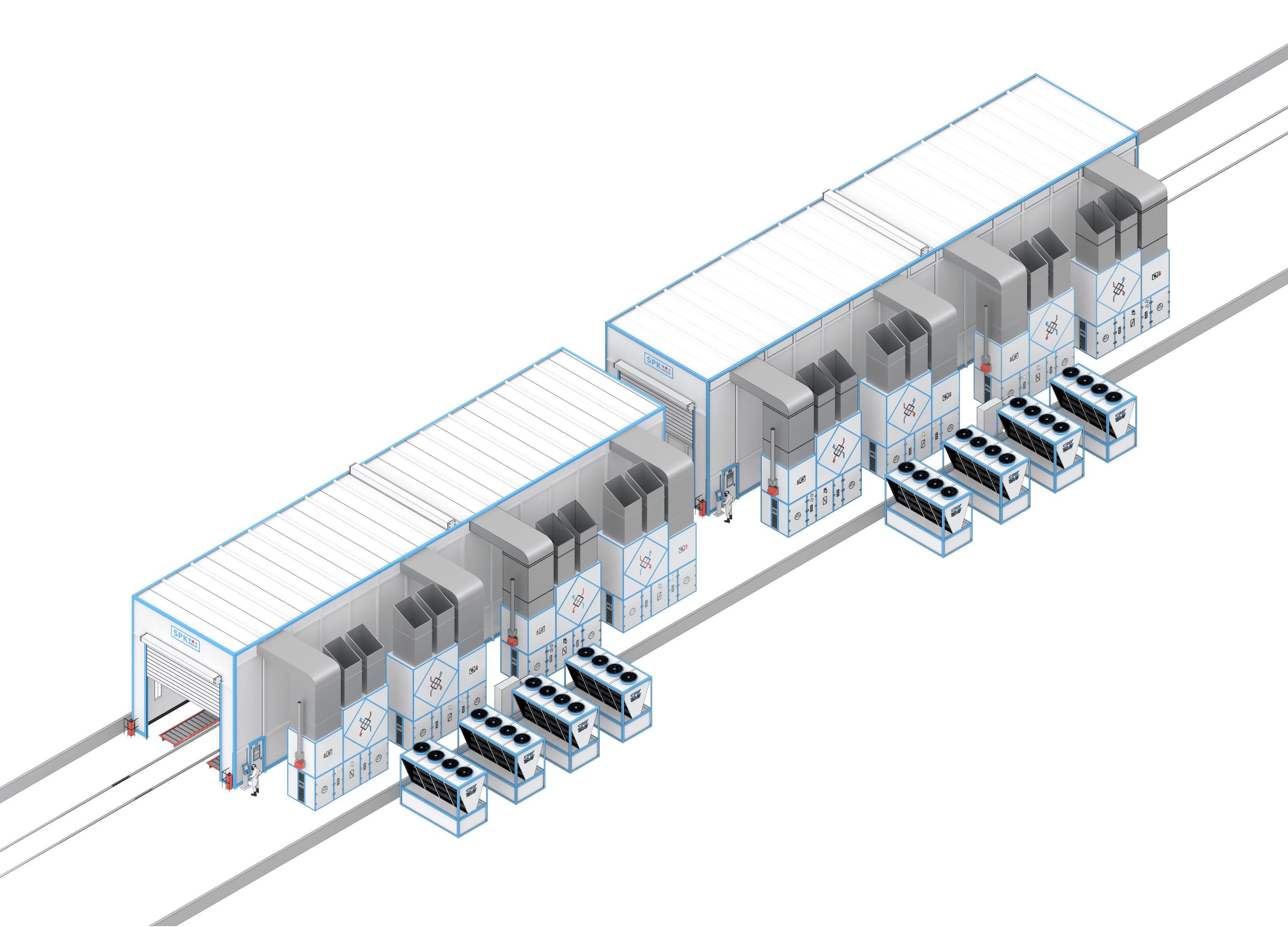

Окрасочно-сушильная камера проходная SPK-SCB-19.7.7 (на 4 поста) - 1 компл.
4. Ключевые технические характеристики камер
Дробеструйная камера (SPK-SBB-18.7.7)
- Внутренние размеры: 18000 х 6500 х 7100 мм.
- Конструкция: Стальной каркас, сэндвич-панели 50 мм, защитное резиновое покрытие стен и потолка.
- Ворота: 2 шт., роллетные с защитной ПВХ-шторой (5000 х 6000 мм); 2 сервисные двери.
- Система сбора и рекуперации дроби: Механический скребковый конвейер, поперечный шнек,
- ковшовый элеватор, воздушный сепаратор, силос на 4000 л, 4 напорных агрегата (по 200 л).
- Вентиляция: Принудительная вытяжная рециркуляционная (50 000 м³/час), 2 ВФУ с
- патронными фильтрами класса F9.
- Энергопотребление: Электрическая мощность — 75 кВт; сжатый воздух — 26.8 м³/мин.

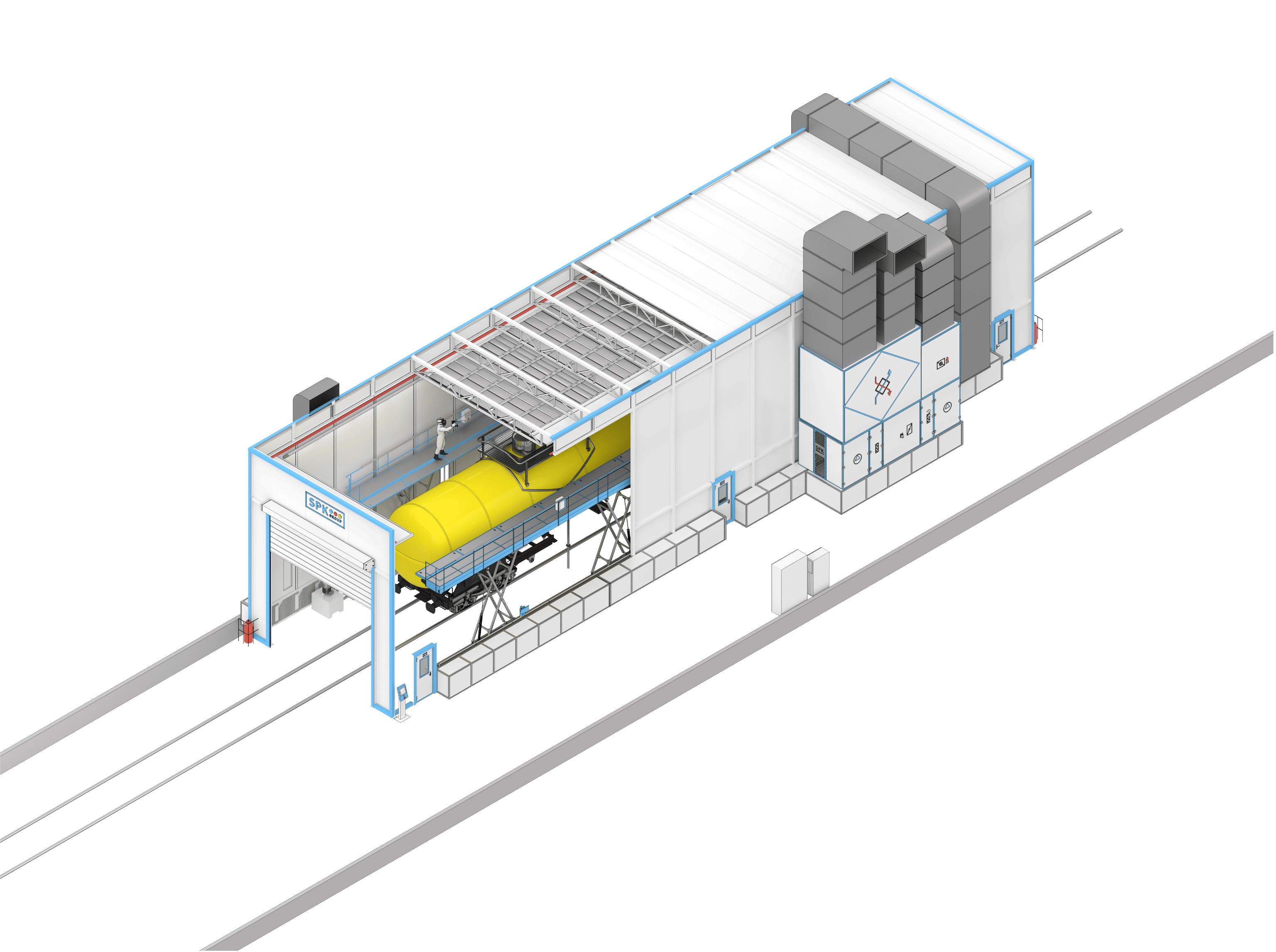

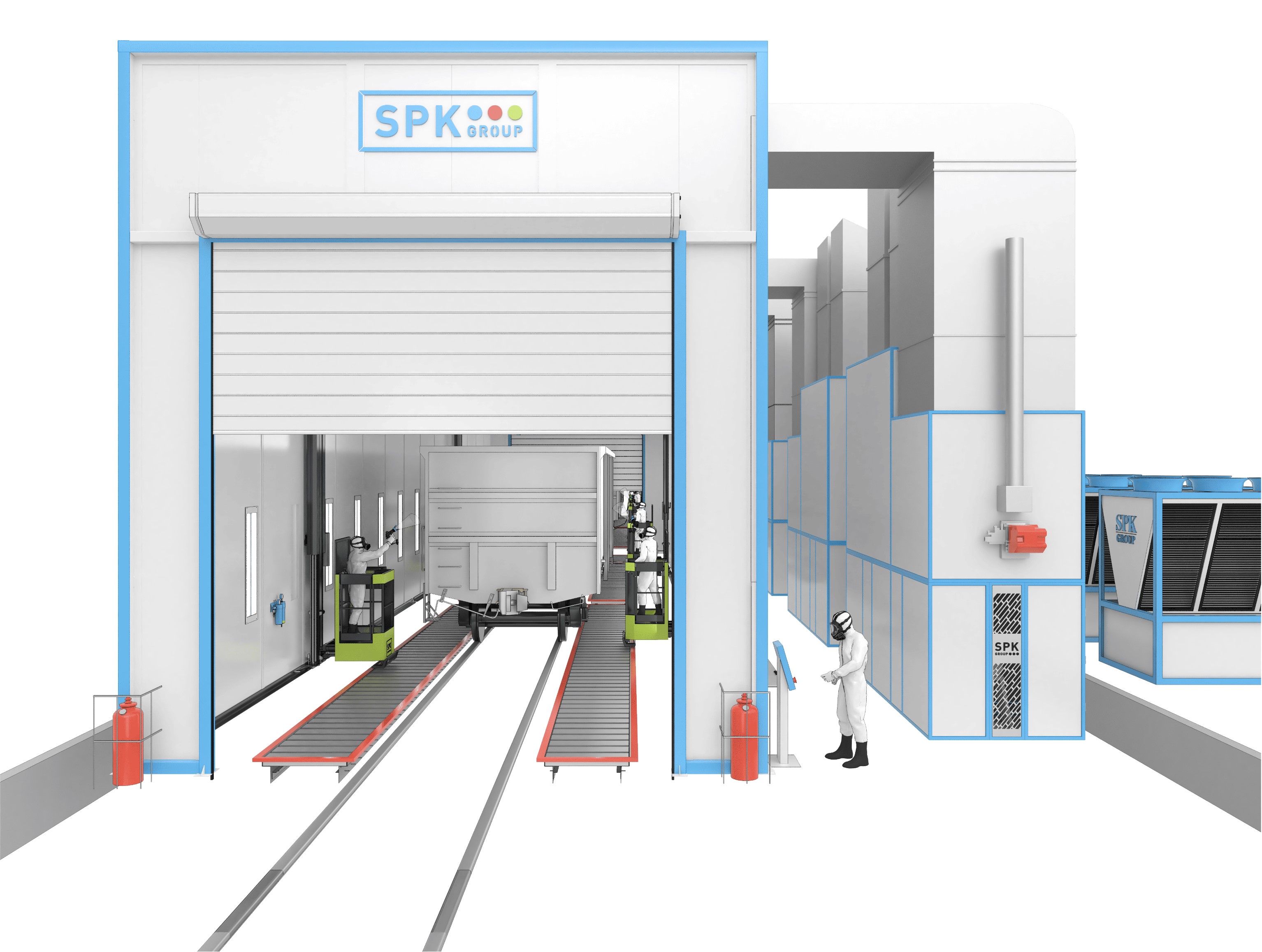

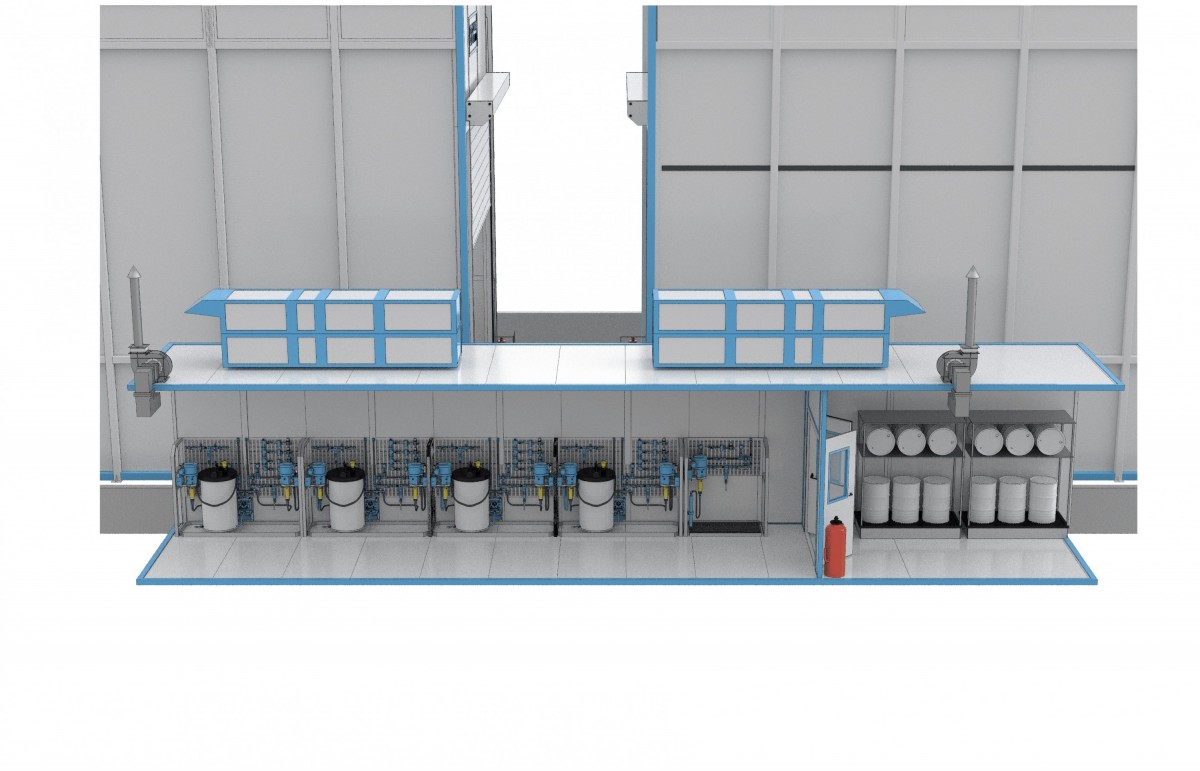

- Окрасочно-сушильная камера (SPK-SCB-19.7.7)
- Внутренние размеры: 19000 х 6500 х 7100 мм.
- Конструкция: Стальной каркас, утепленные сэндвич-панели 80 мм (минераловатная плита).
- Режимы работы: Окраска (+20 °C), сушка (+40 °C). Взрывозащищенное исполнение оборудования и освещения.
- Вентиляция и нагрев: Полный потолочный приток, вытяжка в пол (100 000 м³/час).
- Пластинчатая рекуперация тепла (КПД 53%, экономия 1055 кВт). Нагрев — газовые стальные
- теплообменники (914 кВт), расход газа — до 107 м³/ч.
- Оснащение: 2 трехкоординатные пневматические подъемные платформы для маляров.
- Энергопотребление: Электрическая мощность — 130 кВт; сжатый воздух — 7.4 м³/мин.
5. Система автоматизации и управления
Обе камеры оснащены автономными системами управления на базе промышленного логического контроллера (ПЛК) и цветной выносной сенсорной панели оператора (IP65, интерфейс на русском языке). Системы обеспечивают автоматическое поддержание давления, температуры и времени технологических циклов, ведут журнал ошибок, контролируют состояние датчиков дверей/ворот (блокировка запуска при открытых проемах) и управляют системой регенерации фильтров.
