- Подготовка поверхности изделий методом дробеструйной обработки;
- Окраска изделий в одной из двух зон открытой окраски;
- Конвективная сушка в цеховом пространстве.
Комплекс включает:
- Дробеструйную камеру модели SPK-SBB-10.6.4, проходного типа, обитаемая – 1 комплект;
- Зону для открытой окраски SPK-OPSS-12.9 – 1 комплект;
- Рельсовую телегу с лебедкой грузоподъемностью 2000 кг и длиной пути перемещения 27 метров – 1 шт.
Область применения
Обрабатываемые изделия — металлические конструкции разнообразной формы. Максимальные размеры обрабатываемых изделий: 6300 х 3000 х 3000 мм. Максимальный вес изделия — 4610 кг. Площадь поверхности, предназначенная для обработки за один цикл — 80 м².

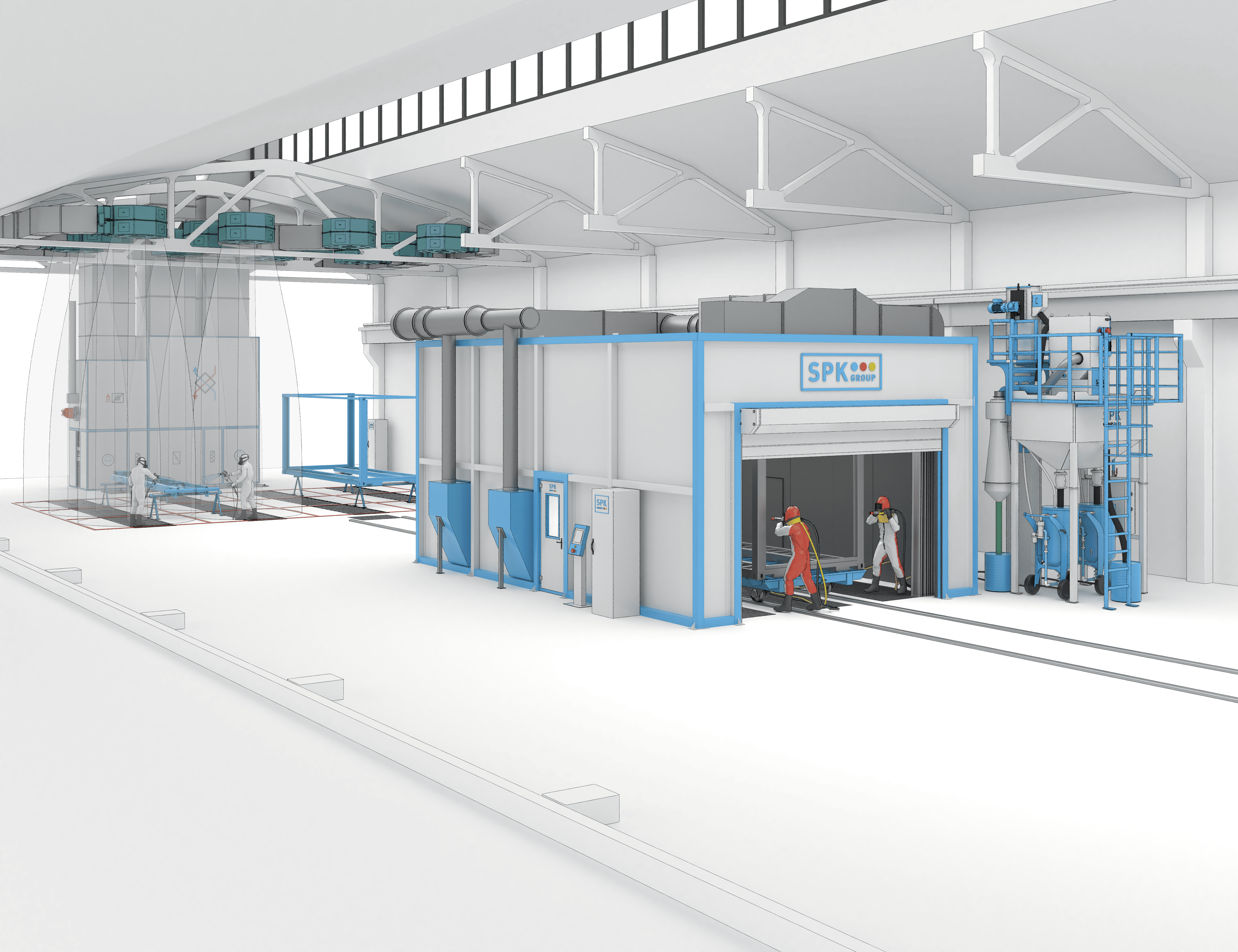

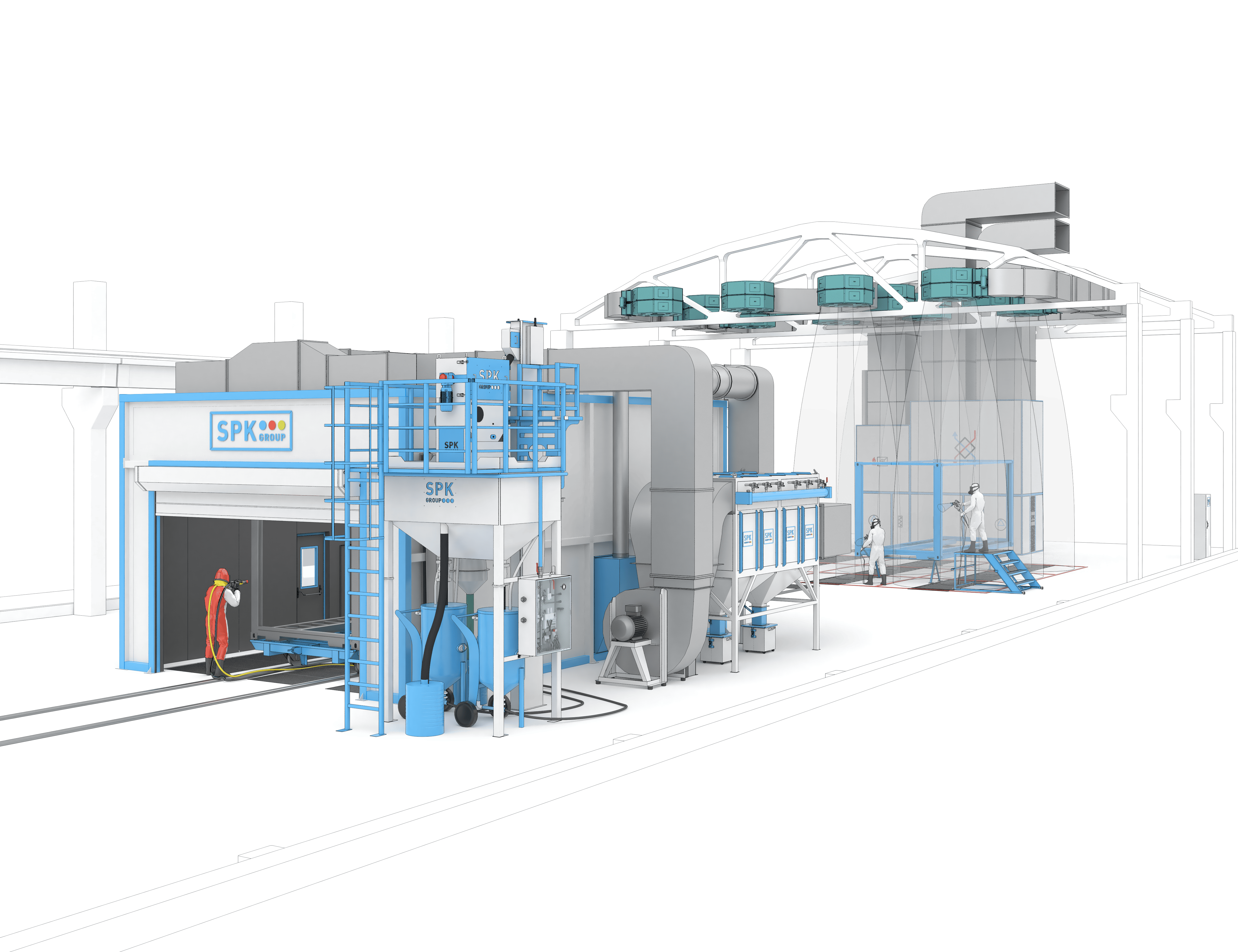

Техническая спецификация дробеструйной камеры SPK-SBB-10.6.4 Общие параметры Тип камеры: обитаемая Климатическое исполнение: У4 Число рабочих постов: 2 Принцип работы: периодическая Внутренние параметры:
- Размеры (ДхШхВ): 9500 х 6000 х 4000 мм. Ворота Количество: 2 блока Тип: роллетные с защитной ПВХ шторой Расположение: торцевое, по оси симметрии камеры Габариты ворот в свету: 4500 х 3500 мм, есть одна сервисная дверь 800 х 2000 мм. Система сбора дроби Тип: механическая Транспортировка дроби
- Продольный скребковый конвейер SPK-CS, длина 9500 мм, привод — пневматический
- Поперечный скребковый конвейер SPK-CS-720.03, длина 8000 мм, ширина 750 мм Система рекуперации дроби: одна Подача дроби
- Устройство: ковшовый элеватор SPKBBE-100.05, высота установки — 5650 мм
- Объем бункера: 2000 литров
- Мощность элеватора: 2.2 кВт
- Мощность вибросита: 0.27 кВт Оборудование для подачи и рекуперации дроби
- В наличии два насосных агрегата по 200 литров и два рабочих поста. Вентиляция и фильтрация
- Установка с пропускной способностью до 20 000 м³/час. Контроль процессов осуществляется через контроллер и сенсорную панель, расположенную отдельно. Общая потребляемая электрическая мощность — 45 кВт. Потребление сжатого воздуха — 8 бар, поток воздуха 19.9 м³/мин.
Изделие подается в камеру на специально оборудованной телеге с грузоподъемностью до 2000 кг и высотой 600 мм. Телега движется по рельсовым путям шириной колеи 1520 мм, приводится в движение через тросовый механизм и моторредуктор.

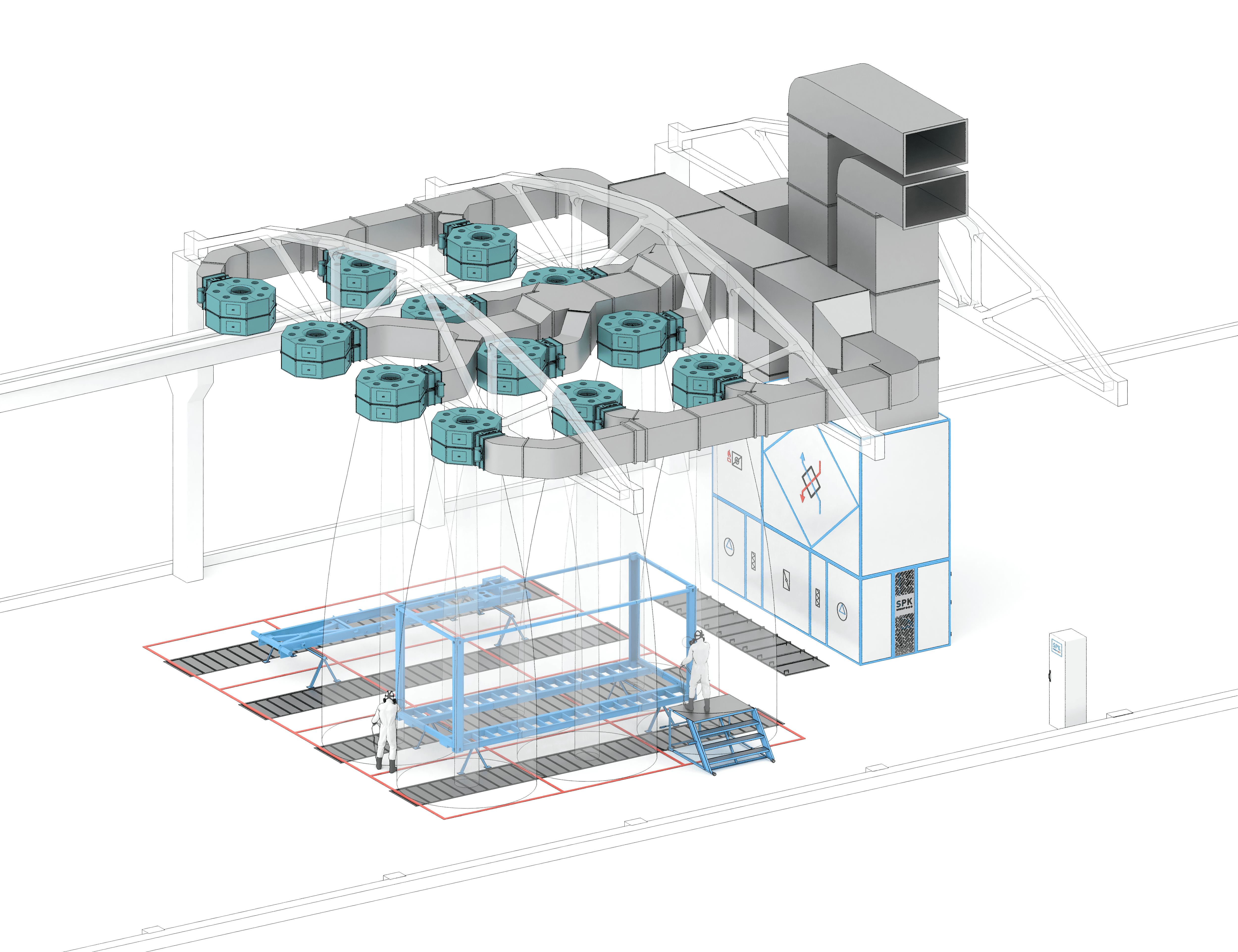

Зона открытой окраски Предназначена для безопасной окраски изделий в пространстве площадью 12 х 9 метров (область 108 м²). В зоне размещено 12 дальнобойных сопел для окраски со всех сторон, а также предусмотрены проходы для ресурсов и персонала. Основные параметры:
- Габариты зоны: 12 м х 9 м.
- Общая площадь: 108 м².
- Количество сопел: 12 шт.
- Оборудование вентиляции: установка СПК-VU-50.
- Общая электрическая мощность: 70 кВт.
- В зоне расположены три отдельные секции окраски.
