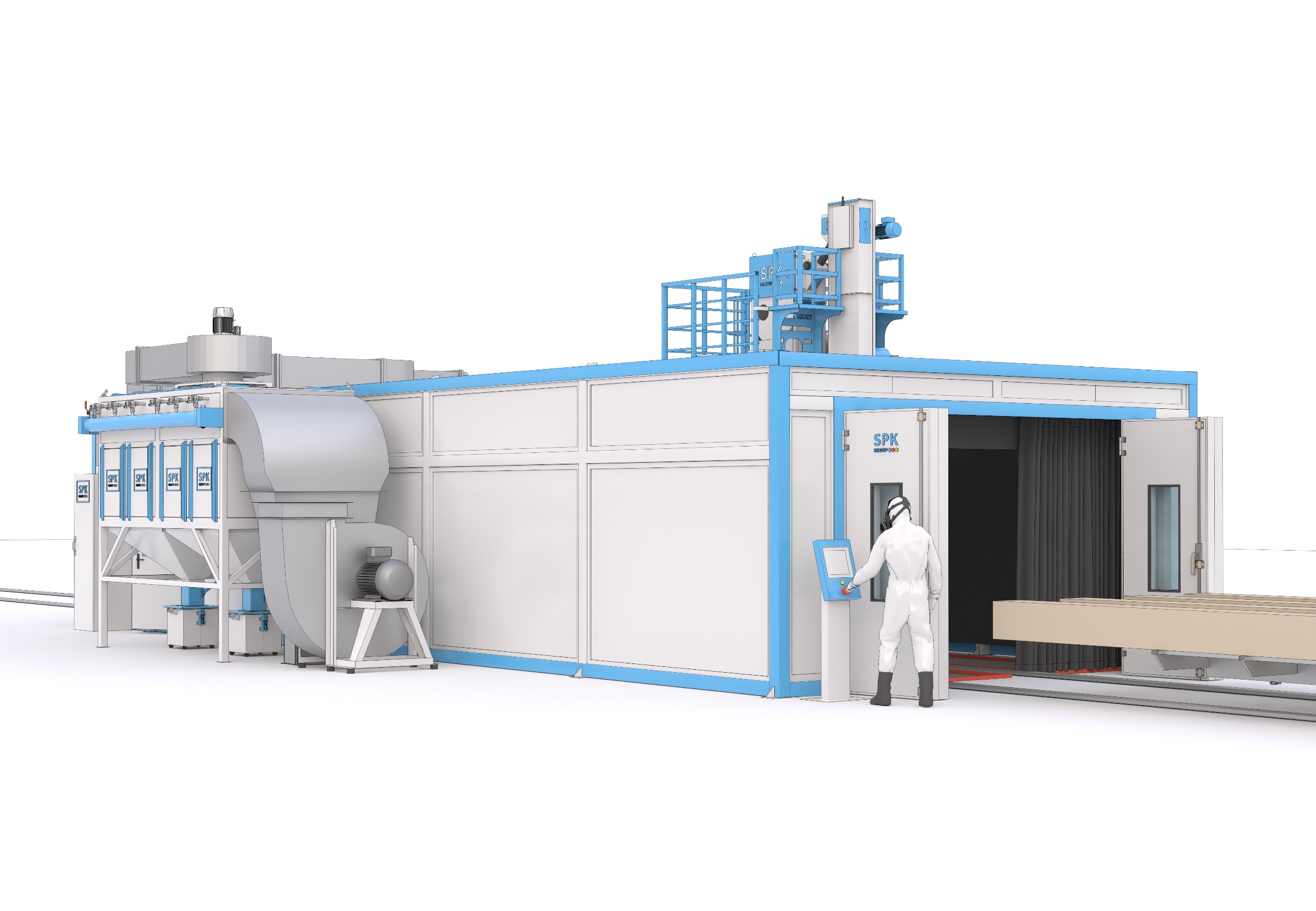

Дробеструйная камера SPK-SВB-15.6.4
Дробеструйная камера обитаемого тупикового типа SPK-SBB-15.6.4 (далее — ДСК) предназначена для ручной обработки металлических изделий и конструкций с помощью абразивоструйной технологии. Ее применение обеспечивает эффективное удаление ржавчины, окалины, лакокрасочных и гальванических покрытий, следов побежалости металла, наклепа, а также проводит поверхностное упрочнение металлических изделий.
Технические характеристики и требования к конструкции:
- Установка: в строящемся капитальном отапливаемом здании.
- Конфигурация: тупиковая, одна секция.
- Используемый абразив: стальная колотая дробь.
- Максимальные размеры обрабатываемых изделий: 12000 × 325 × 325 мм.
- Максимальный вес обработанного изделия: до 2000 кг.
- Внутренние размеры камеры: 14?500 × 5500 × 3?500 мм.
- Возможность устройства фундамента: предусмотрена.
- Система абразивосбора: пластинчатый конвейер.
- Количество ворот: 2 (торцевое расположение).
- Проем ворот: 4?500 × 2500 мм.
- Персонал: 2 оператора.
- Транспортировка изделий: рельсовая приводная тросовая телега, размеры 8000 × 2000 × 500 мм, грузоподъемность 8 т.
- Воздухообмен: до 20000 м³/ч.
- Энергопотребление (ориентировочно, уточняется при проектировании): не менее 31 кВт.
- Потребление сжатого воздуха: до 17,9 м³/мин при 10 бар.
- Кратность воздухообмена: до 87 (при макс. производительности вентиляторов и чистых фильтрах).
- Монтаж фильтровальной установки и системы рекуперации дроби: сбоку от камеры.

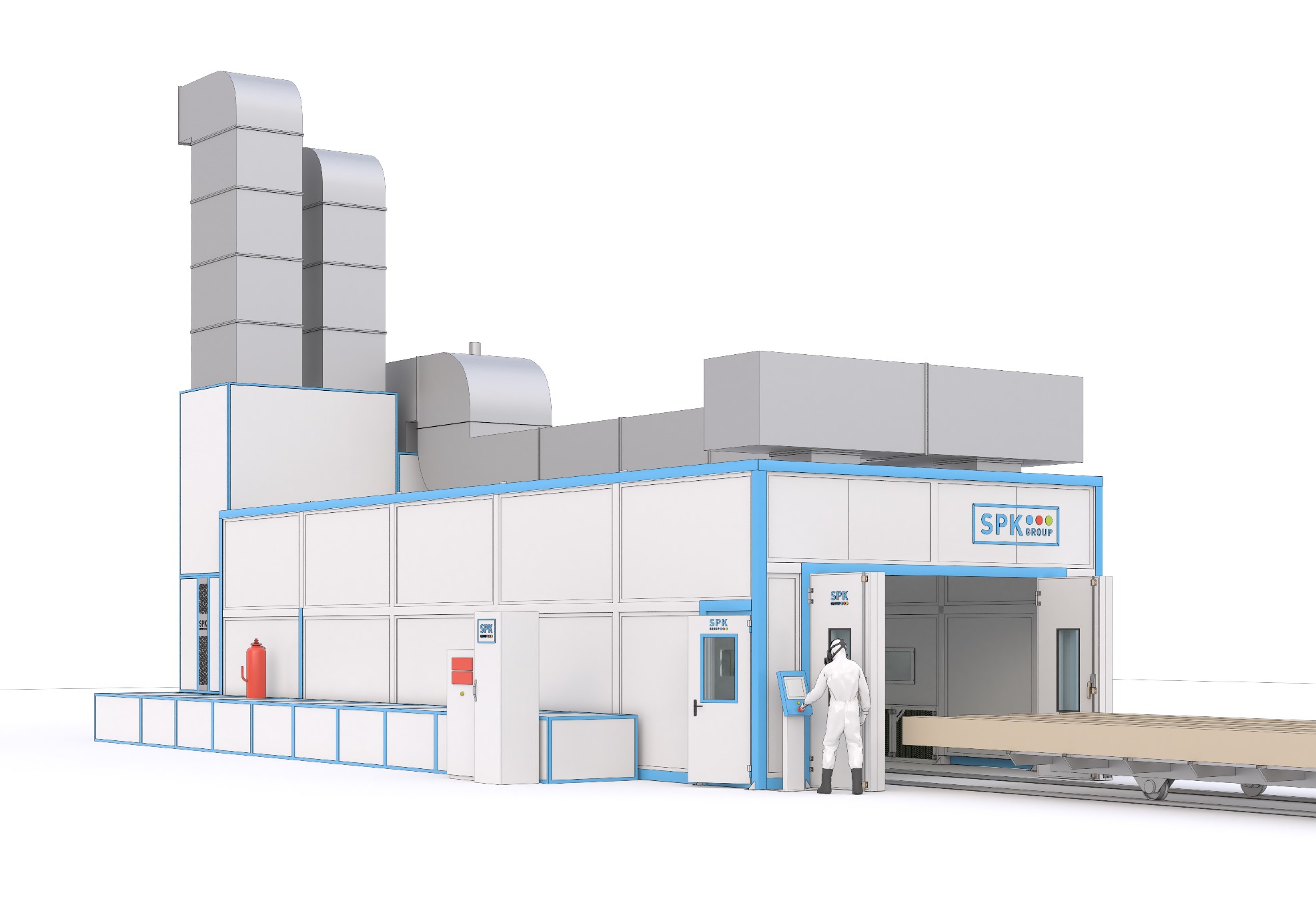

Окрасочно-сушильная камера SPK-SCB-15.6.3
Камера SPK-SCB-15.6.3 предназначена для проведения всех этапов подготовки изделий к нанесению лакокрасочного или защитного покрытия (включая протирку и обезжиривание), а также последующей сушки изделий при повышенной температуре.
В камере обеспечен равномерный поток фильтрованного, при необходимости нагретого воздуха сверху вниз. Фильтрация воздуха – сухая, не требует дополнительных очистных систем, что способствует качественному нанесению лакокрасочных материалов на подготовленную поверхность изделия.
Характеристики:
- Установка: в вновь возведенном капитальном отапливаемом здании.
- Тип: тупиковая, одна секция.
- Максимальная температура сушки: до 80°C.
- Размеры окрашиваемых изделий: 12000 × 325 × 325 мм.
- Максимальная масса изделий: до 8000 кг.
- Внутренние размеры камеры: 14500 × 5300 × 3000 мм.
- Внешние размеры камеры: 16500 × 6900 × 4300 мм.
- Фундамент: не требуется (используется боковая вытяжка).
- Количество ворот: 1 (торцевое расположение).
- Размер ворот: 4000 × 2500 мм.
- Приямок снизу: отсутствует.
- Точки подключения сжатого воздуха: 2.
- Транспортировка: электроприводная рельсовая телега (грузоподъемность 8 т).
- Энергоноситель нагрева: природный газ или электричество.
- Воздухообмен: до 41000 м³/ч.
- Максимальная мощность энергопотребления: ~51 кВт.
- Тепловая мощность для нагрева воздуха (с -16°C): ~344 кВт.
- Макс. расход природного газа: ~40,3 м³/ч (при теплопроводности 7?900 ккал/м³ при нагреве воздуха с -16?°C).
- Кратность воздухообмена: до 178 (при максимальной производительности и чистых фильтрах).
