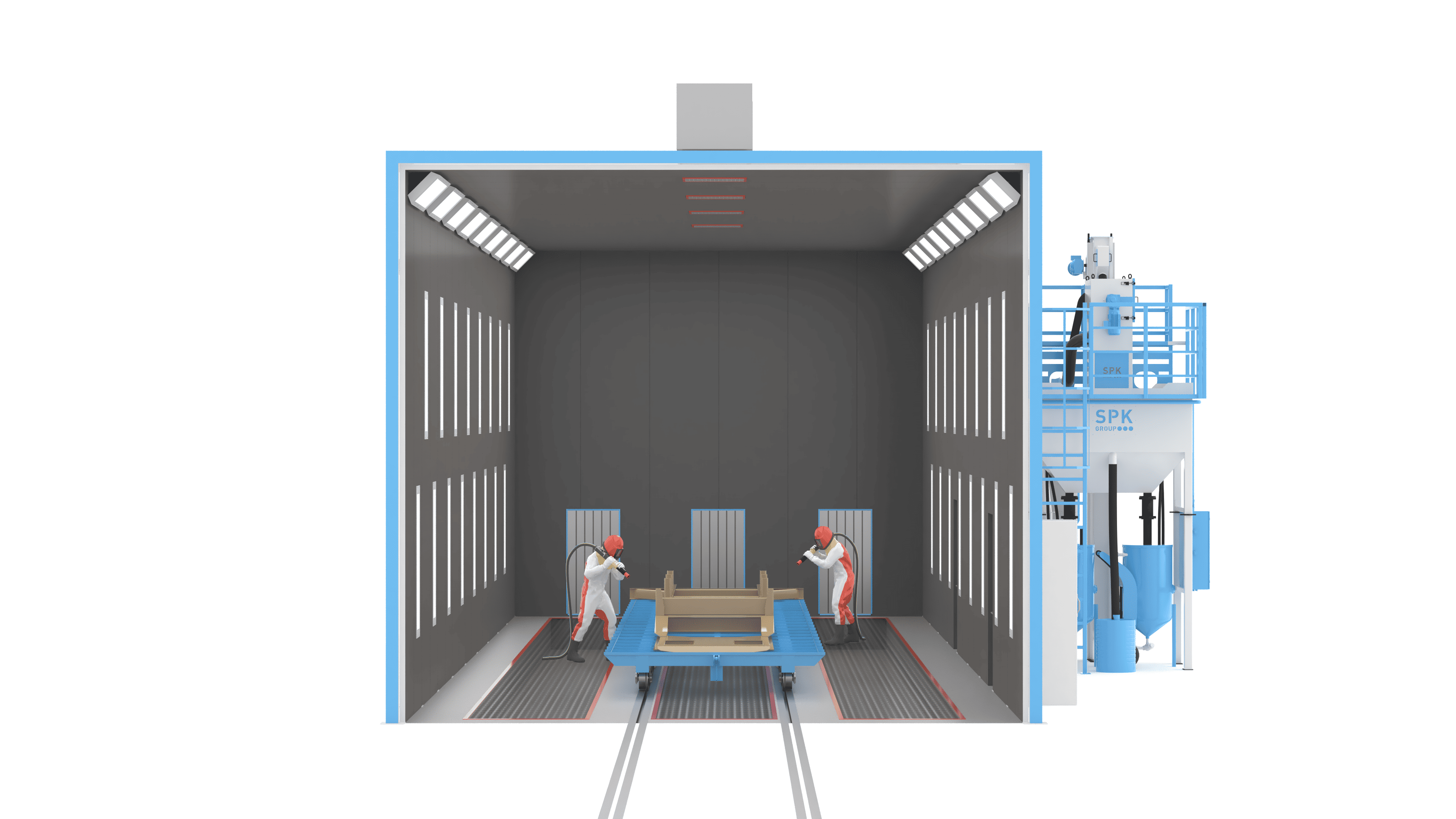

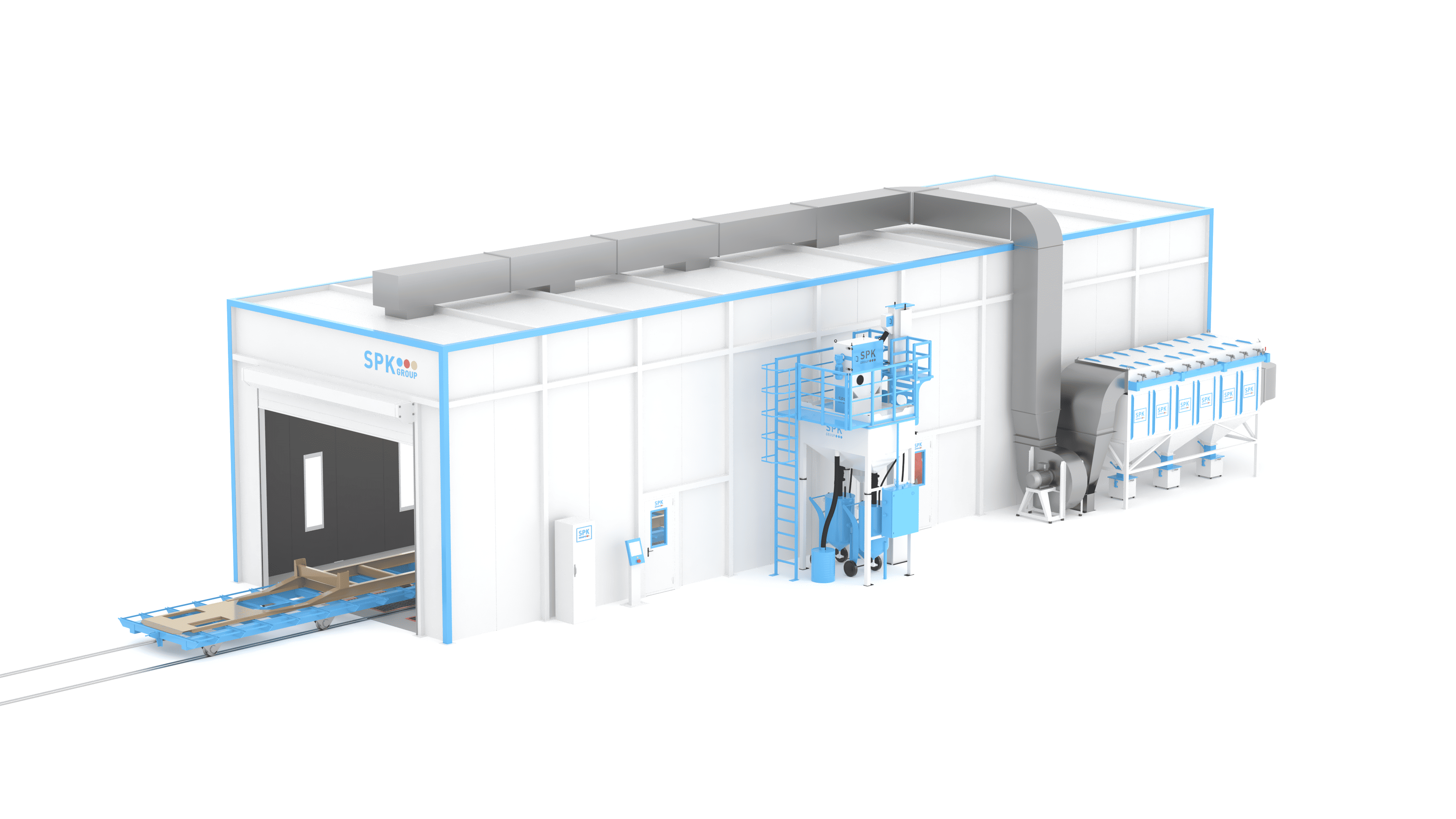

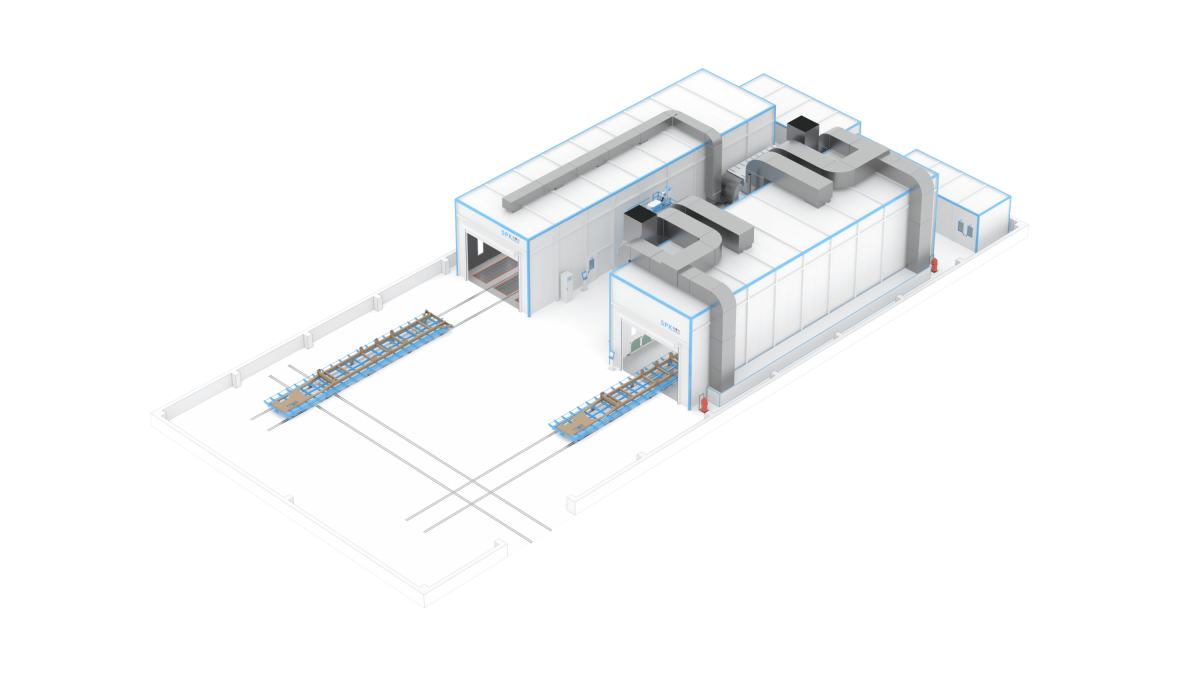

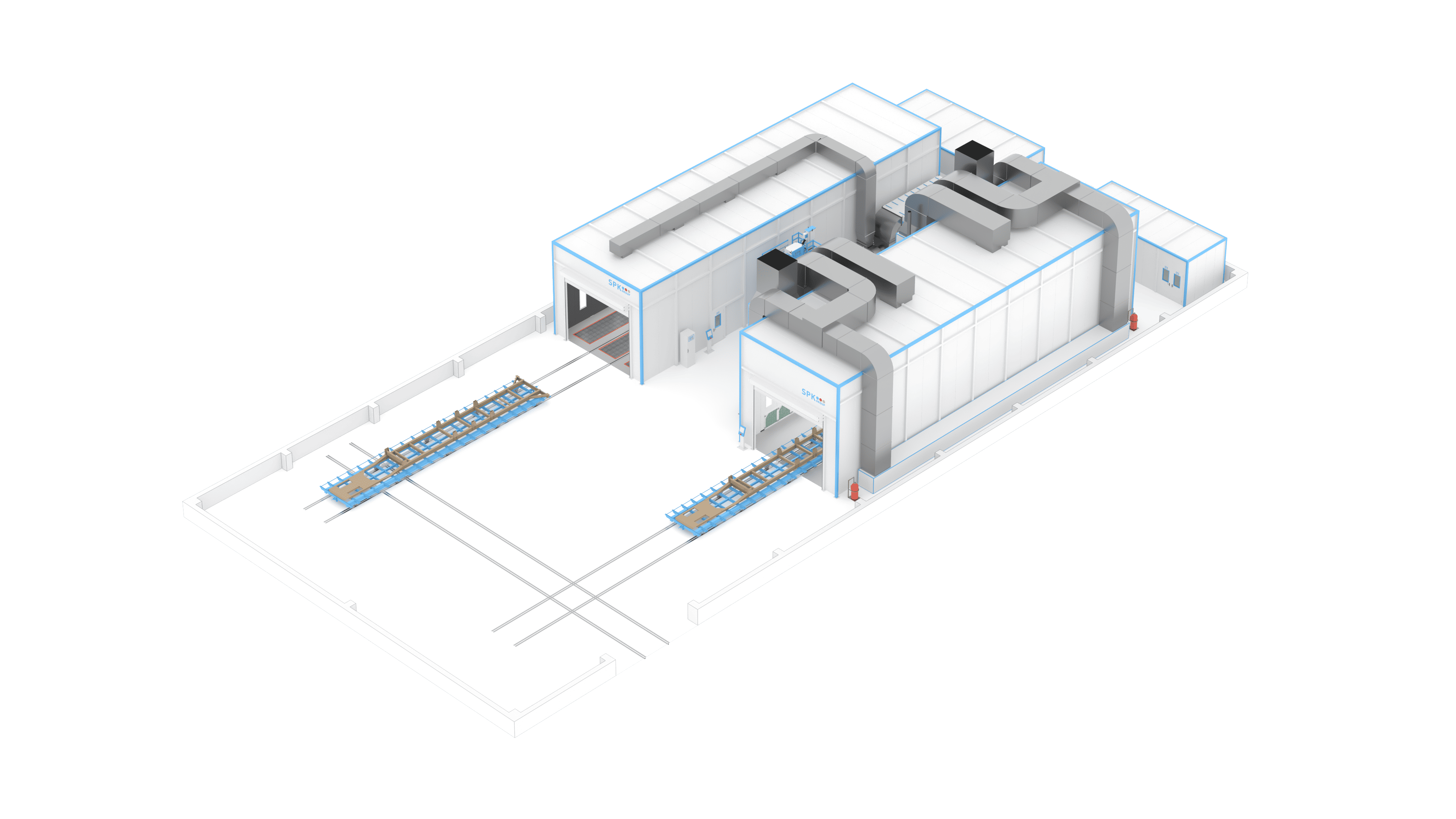

Дробеструйная камера SPK-SВB-23.7.6. — требования к конструкции
Общие параметры и размещение
- Место установки: на новом капитальном здании с отоплением.
- Тип установки: проходная модель.
- Количество секций: одна.
- Вид используемого абразива: стальная дробь с ударной характеристикой.
- Допустимые габариты обрабатываемых изделий: длина — 19 200 мм, ширина — 3 700 мм, высота — 3 800 мм.
- Максимальный вес изделий: 25 500 кг.
- Внутренние размеры камеры: 23 000 мм в длину, 6 500 мм в ширину и 4 700 мм в высоту.
- Возможность проведения фундаментных работ: присутствует.
Системы сбора и транспортировки
- Тип системы сбора абразива: продольные скребковые conveyors или поперечные шнековые системы.
- Количество ворот: одно, торцевое расположение.
- Габариты проема: 5 000x5 000 мм.
- Транспортировка изделий: на рельсовой гусеничной телеге грузоподъемностью 25,5 тонн.
- Кол-во операторов для дробеструйной обработки: двое.
Воздухообмен и электропитание
- Объем воздухообмена: 40 000 м³/ч.
- Максимальная мощность электросети: порядка 65 кВт (без учета энергопитания компрессора).
- Потребление сжатого воздуха: до 18 м³/мин при 10 бар.
- Кратность воздухообмена в камере: достигает 60 раз за час при максимальных вентиляционных мощностях и фильтрах.
- Максимальная скорость воздуха: 0,39 м/с.
- Расположение вентиляционно-фильтрационной системы и системы рекуперации дроби: сбоку от камеры.

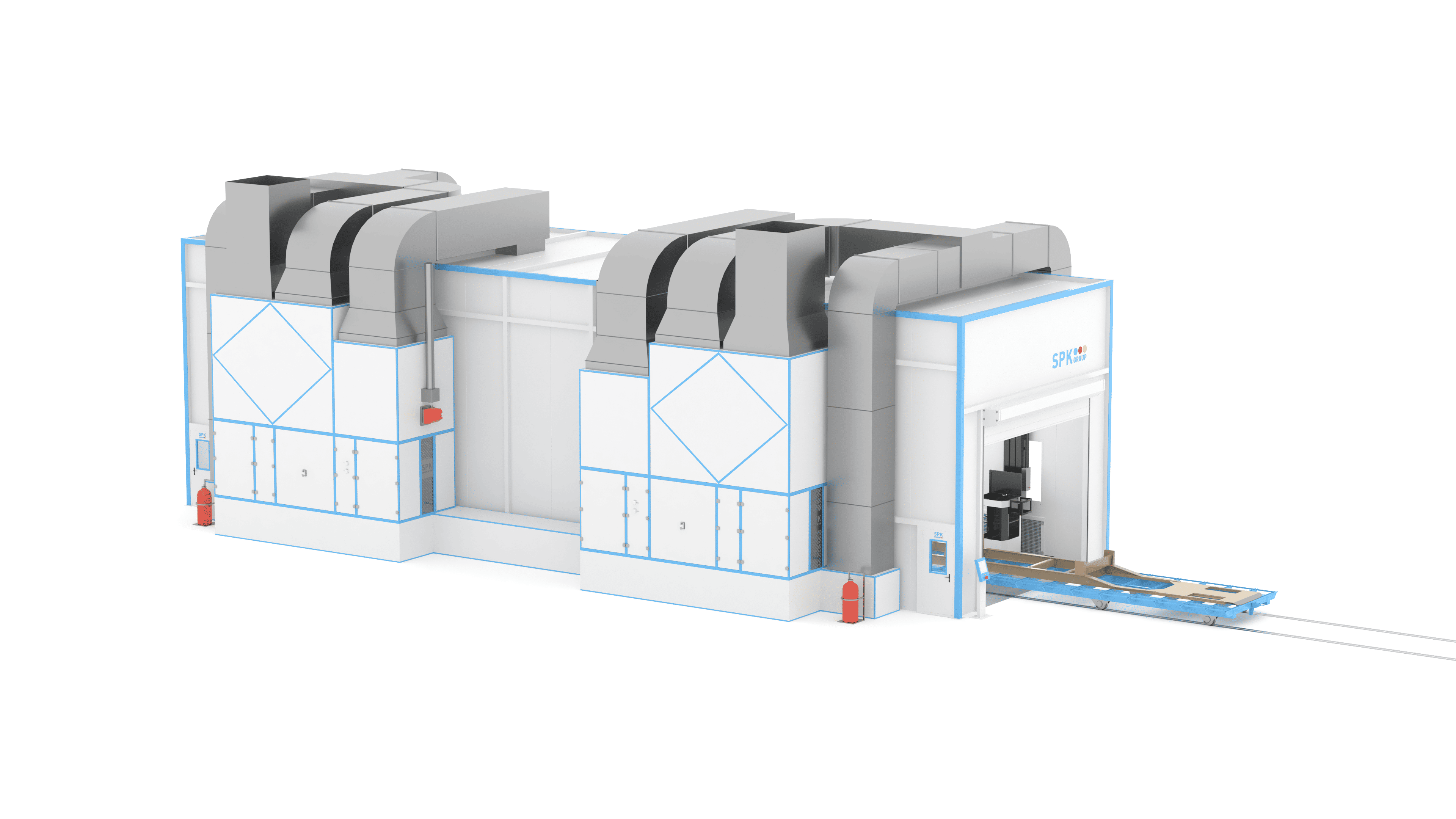

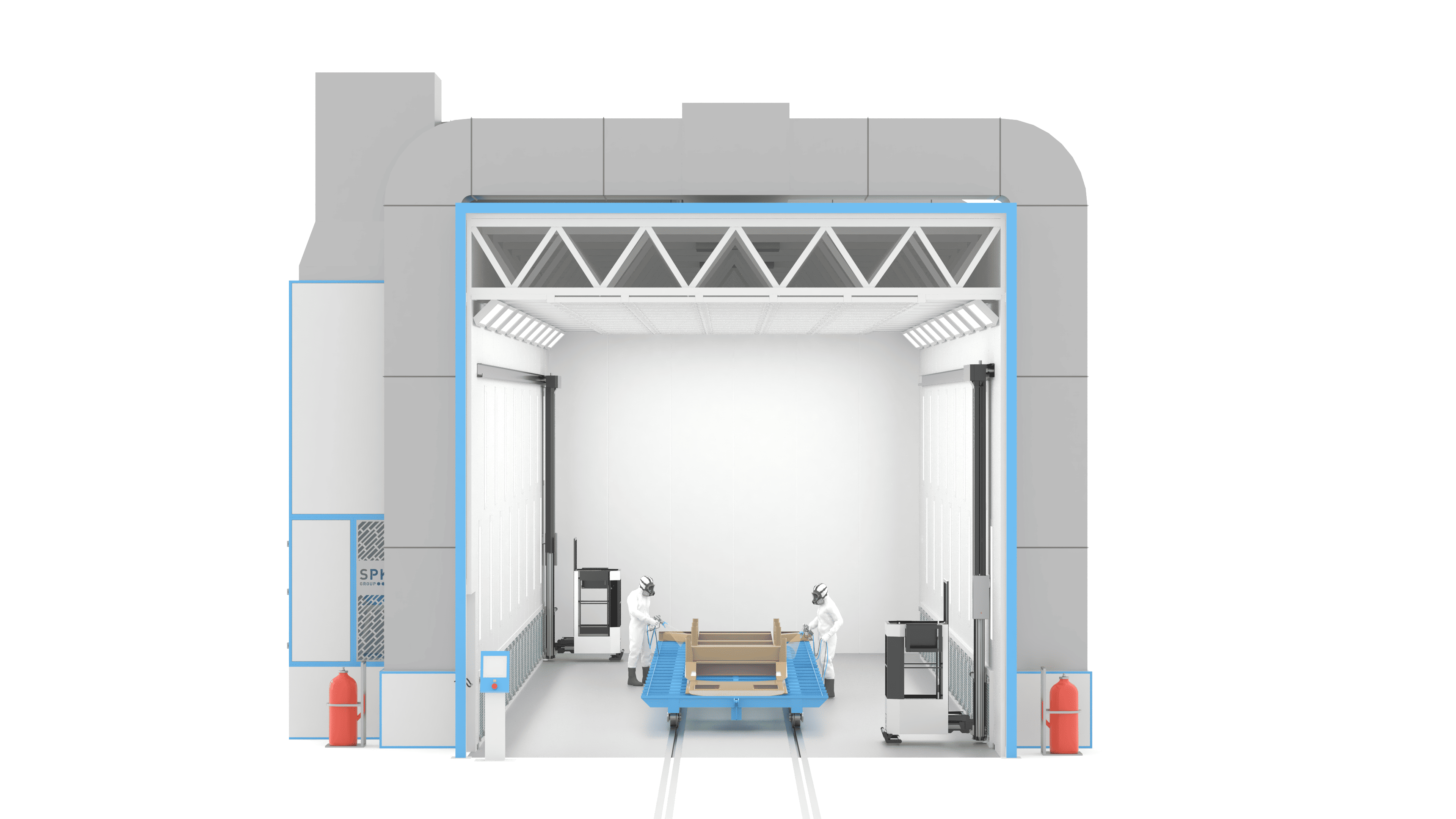

Окрасочно-сушильная камера SPK-SCB-23.7.6 — основные требования
Общие положения и параметры
- Место установки: в новом капитальном здании с отоплением.
- Тип камеры: тупиковая.
- Количество секций: одна.
- Максимальная температура при сушке: 80 °С.
- Не требуется увлажнение воздуха.
- Габаритные размеры обрабатываемых изделий: 19 200 мм длиной, 3 700 мм шириной и 3 800 мм высотой.
- Максимальный вес изделий: 25 500 кг.
- Внутренние размеры: 23 000 мм на длину, 6 700 мм на ширину и 5 800 мм по высоте.
- Внешние ограничения по габаритам: длиной — 23 300 мм, шириной — 9 700 мм и высотой — 7 200 мм.
- Дополнительные фундаментные работы: возможны.
Ворота и транспортировка
- Количество ворот: одно, торцевое расположение.
- Проем ворот: 5 000x5 000 мм.
- Отсутствие приямка для окраски.
- Подключение сжатого воздуха: два пункта (для двух операторов).
- Транспортировка изделий: на приводной рельсовой телеге грузоподъемностью 26 тонн.
Обогрев, вентиляция и энергообеспечение
- Источник тепла: природный газ.
- Общий воздухообмен: 100 000 м³/ч.
- Энергопотребление оборудования: примерно 159 кВт (включая вентиляторы, подъемные ворота, управляющий шкаф, телегу и освещение).
- Тепловая мощность для нагрева воздуха при уличной температуре -42 °С: около 1128 кВт.
- Расход природного газа: примерно 132 м³/час при теплопроводности 7900 ккал/м³.
- Кратность воздухообмена: вплоть до 112 раз за час при максимальной работе вентиляторов и фильтров.
