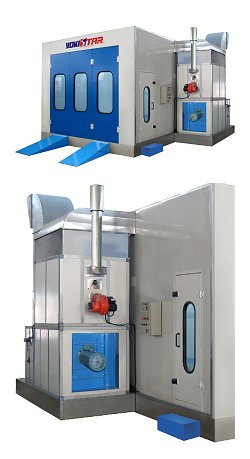

Окрасочно-сушильная камера с приточным тепловентиляционным агрегатом производительностью до 20000 куб. м воздуха в час и дизельной горелкой Riello тепловой мощностью до 200000 ккал/час.
Дизайн кабины
Покрасочная камера YOKI STAR оснащена кабиной современного внешнего вида и конструкции из окрашенных стальных стеновых панелей. Наличие тепло- и звукоизолирующего заполнения в сочетании с тепловым агрегатом обеспечивает эффективный нагрев воздуха до рабочих температур.
Размеры кабины позволяют обслуживать легковые автомобили любого класса.
Кабина оснащается 3-створчатыми въездными воротами и сервисной дверью.
Агрегатная часть
Агрегат с одним двигателем приводит в движение приточный вентилятор прямого привода, который обеспечивает воздухообмен как в режиме окраски, так и в режиме сушки.
Основание
Окрасочная камера поставляется с металлическим 300-мм основанием с двумя рядами решеток, в котором располагаются воздуховоды.
Для заезда автомобилей на основание используются аппарели
При желании, основание может быть заглублено в полы таким образом, чтобы пол камеры находился на одном уровне с полом рабочего помещения.
Электрический пульт управления
Пульт управления полностью контролирует все рабочие режимы и обеспечивает безопасную работу дизельной горелки. Пульт оснащен индикаторами режимов работ, необходимой рабочей и аварийной сигнализацией, таймером и контроллером температуры в кабине.
Фильтры
Окрасочная камера оснащена входным фильтром предварительной очистки, потолочным фильтром тонкой очистки и напольным фильтром для поглощения окрасочного тумана.
Карманчатые фильтры устанавливаются на легкосъемных металлических рамках для удобства замены.
Производитель: YOKI STAR
Артикул: YS2009L
Технические характеристики
| Габариты: |
| - внутренние (ГхШхВ), мм |
6900х3900х2650 |
| - наружные (ГхШхВ), мм |
7000x5350x3400 |
| - въездные ворота (ШхВ), мм |
3000х2650 |
| - въездные аппарели (ШхД), мм |
520х2000 |
| - дверь для персонала (ШхВ), мм |
650х1800 |
| Тепловентиляционный агрегат: |
| - производительность вентилятора, м3/час |
21000 |
| - двигатель приточной вентиляции, кВт |
7.5 |
| - тепловая мощность горелки, ккал/час |
180000 |
| - макс. температура в кабине, ºС |
80 |
| - расход дизельного топлива на рабочий цикл, кг |
6-8 |
| Мощность ламп освещения, Вт |
864 |
| Общая потребляемая мощность, кВт |
9.5 |
| Электропитание |
3ф.x380-400В/50Гц |
| Грузоподъемность пола |
500 кг/колесо (0.2х0.2м) |
|
Дополнительные технические характеристики
| Макс. количество распыляемых в кабине камеры материалов, кг/час |
3.3 |
| Скорость воздуха в свободном пространстве, м/сек |
0.21 |
| Воздухообмен, раз/час |
294 |
| Освещенность, люкс |
650 |
| Эффективность фильтров, % |
95 |
| Уровень шума, дБ(A) |
<85 |
| Толщина стеновых панелей, мм |
50 |
| Время нагрева от 20 до 80ºС, мин |
6-8 |
|
