Уличная двухсекционная окрасочно-сушильная камера SPK GROUP, г. Н. Новгород

ОПИСАНИЕ ПРОЕКТА

Разработка, поставка, монтаж, пуско-наладка уличной двухсекционной окрасочной камеры SPK 18 х 7 х 6 м, краско-приготовительного отделения и склада для ЛКМ.

СОСТАВ КОМПЛЕКСА:

1. ПЕСКОСТРУЙНАЯ КАМЕРА SPK-SаBB-10.5.4

2. ДРОБЕСТРУЙНАЯ КАМЕРА SPK-SBB-6.4.4

3. КАМЕРА ДЛЯ ХРАНЕНИЯ И СМЕШИВАНИЯ КРАСОК SPK-PKS-9.5.3

4. ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-18.7.6

ПЕСКОСТРУЙНАЯ КАМЕРА SPK-SаBB-10.5.4

Пескоструйная камера тупикового типа предназначена для размещения внутри производственного цеха и выполнена в климатическом исполнении УХЛ4.
Кабина камеры представляет собой прочный металлический каркас, обшитый сэндвич-панелями. Внутренние габариты составляют 10 000 × 4 000 × 5 000 мм. Все внутренние стены надёжно защищены толстым резиновым покрытием толщиной не менее 3 мм, что значительно увеличивает срок службы конструкции при интенсивной работе с абразивом. Камера оборудована двумя подъёмными воротами с электроприводом размером 4 000 × 4 000 мм, а также двумя сервисными дверями размером 800 × 2 000 мм.
Система освещения выполнена на основе светодиодных светильников общепромышленного исполнения с защитой от абразива. В рабочей зоне на высоте 1 метр обеспечивается освещённость более 500 лк. Для безопасности предусмотрены два аварийных светильника, способных работать автономно в течение 3 часов.
Максимально допустимая нагрузка на решетчатый пол камеры составляет 450 кг при пятне контакта 200 × 200 мм в центре решётки.

ДРОБЕСТРУЙНАЯ КАМЕРА SPK-SBB-6.4.4

Дробеструйная камера тупикового типа предназначена для размещения внутри производственного цеха и выполнена в климатическом исполнении УХЛ4.
Кабина камеры представляет собой прочный металлический каркас, обшитый сэндвич-панелями. Внутренние габариты составляют 6 000 × 4 000 × 4 000 мм. Все внутренние стены надёжно защищены толстым резиновым покрытием толщиной не менее 3 мм, что значительно увеличивает срок службы конструкции при интенсивной работе с дробью. Камера оборудована двумя подъёмными воротами с электроприводом размером 4 000 × 4 000 мм, а также одной сервисной дверью размером 800 × 2 000 мм.
Система освещения выполнена на основе светодиодных светильников общепромышленного исполнения с защитой от абразива. В рабочей зоне на высоте 1 метр обеспечивается освещённость более 500 лк. Для безопасности предусмотрен один аварийный светильник, способный работать автономно в течение 3 часов.
Максимально допустимая нагрузка на решетчатый пол камеры составляет 450 кг при пятне контакта 200 × 200 мм в центре решётки.
Система вентиляции камеры организована с диагональным направлением воздушного потока по длине камеры. Установлена одна вентиляционная фильтровальная установка модели SPK-VFU-100.02 производительностью 13 000 м³/ч, оснащённая 9 фильтрами.

КАМЕРА ДЛЯ ХРАНЕНИЯ И СМЕШИВАНИЯ КРАСОК SPK-PKS-9.5.3

Камера редназначена для размещения внутри производственного цеха.
Кабина камеры выполнена на основе металлического каркаса с сэндвич-панелями толщиной 80–150 мм (в зависимости от расположения), заполненными минеральной ватой. Камера состоит из двух основных секций и тамбура. Внутренние габариты секции №1 составляют 4 040 × 3 150 × 3 000 мм, секции №2 — 4 050 × 3 150 × 3 000 мм, а тамбура — 8 210 × 1 500 × 3 000 мм. Камера оборудована двумя утепленными сервисными дверями и четырьмя обычными сервисными дверями размером 800 × 2 000 мм.
Система вентиляции камеры выполнена принудительной приточно-вытяжной с забором воздуха из окружающей среды и выбросом отработанного воздуха также в окружающую среду. Вентиляционные агрегаты размещены на специальных рамах-основаниях на кровле камеры. Кратность воздухообмена достигает 14 крат в час при общей производительности вентиляции 1 000 м³/ч. Установлен один вентиляционный агрегат, в котором двигатели приводов вытяжных вентиляторов выполнены во взрывозащищенном исполнении, а приточный вентагрегат — в общепромышленном. Подогрев подаваемого воздуха осуществляется с помощью электрического воздухонагревателя.

ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-18.7.6

Окрасочно-сушильная камера проходного типа предназначена для размещения внутри производственного цеха и выполнена в климатическом исполнении УХЛ3.
Кабина камеры представляет собой металлический каркас, обшитый сэндвич-панелями толщиной 50 и 80 мм, заполненными минеральной ватой на основе базальтового волокна. Камера состоит из трёх равных секций. Внутренние габариты каждой секции составляют 6 000 × 7 000 × 6 000 мм, что в сумме даёт общие внутренние размеры камеры 18 000 × 7 000 × 6 000 мм.
Камера оборудована двумя основными роллетными воротами размером 5 000 × 5 000 мм, двумя межсекционными распашными четырёхстворчатыми воротами размером 7 000 × 5 000 мм, а также тремя сервисными дверями типа «Антипаника» размером 800 × 2 000 мм.

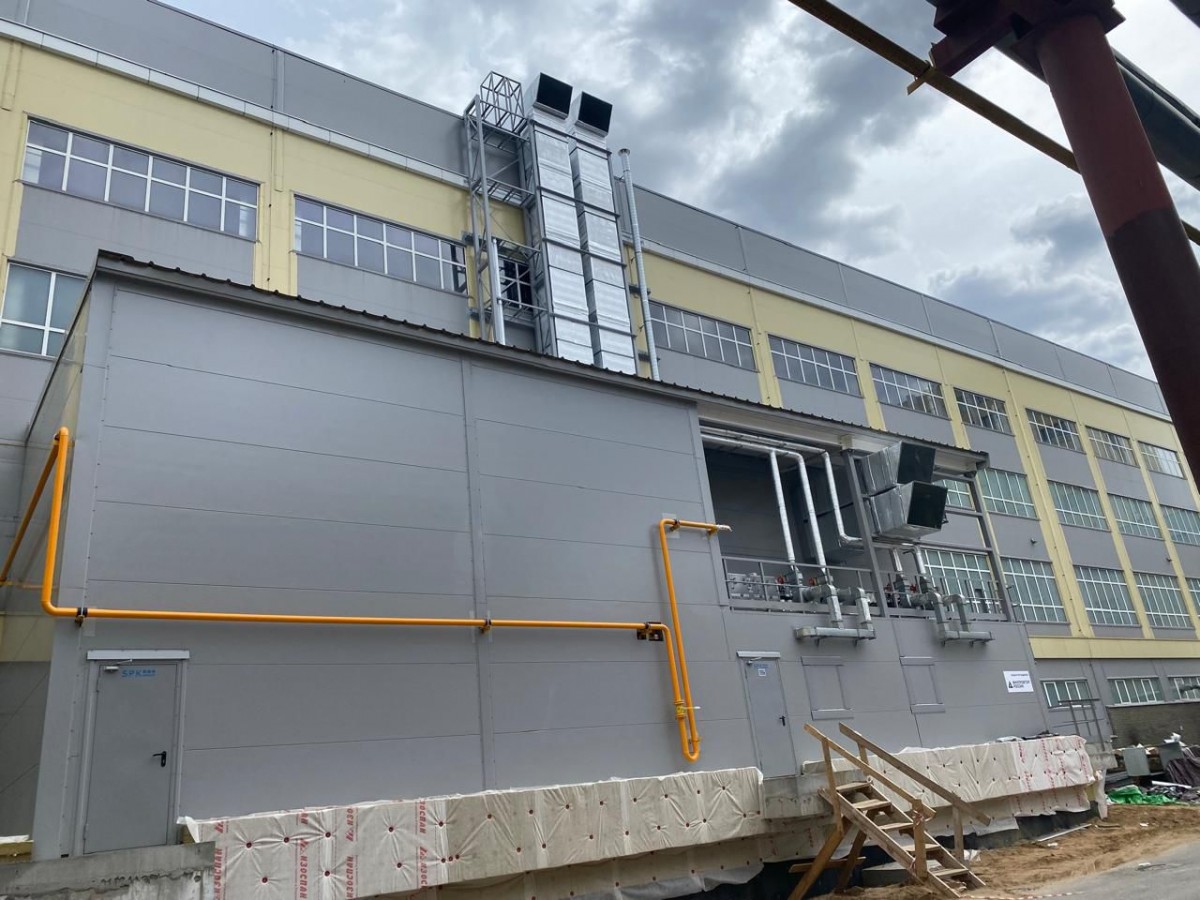

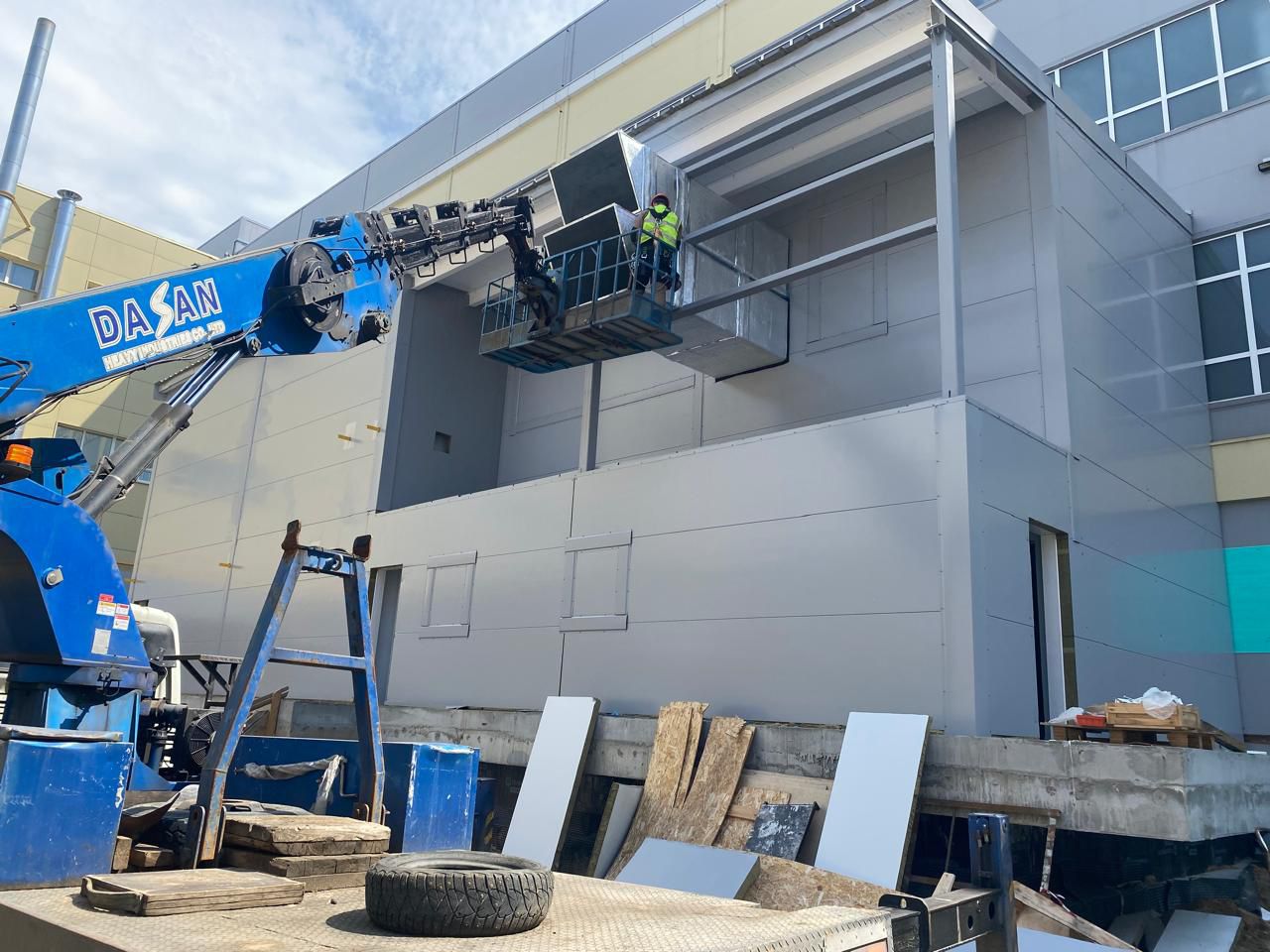

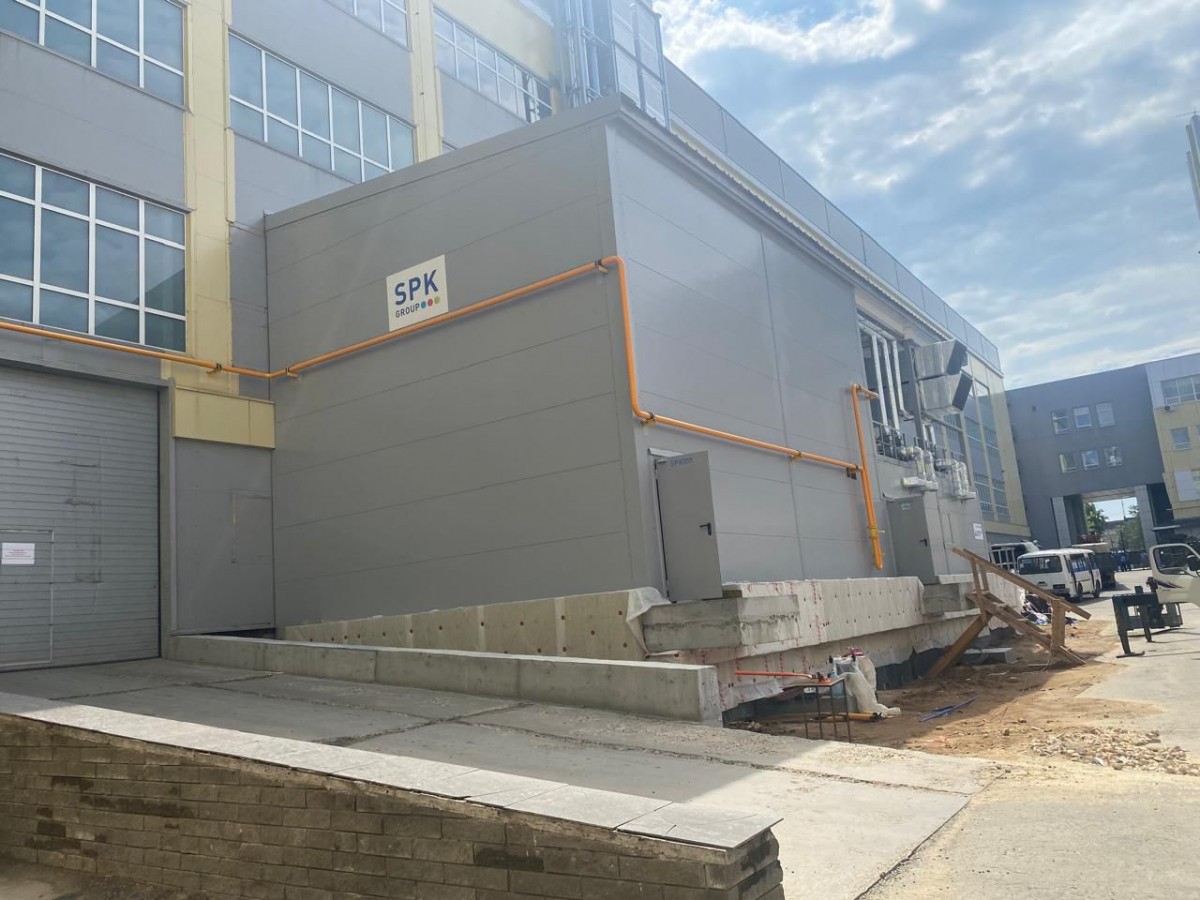

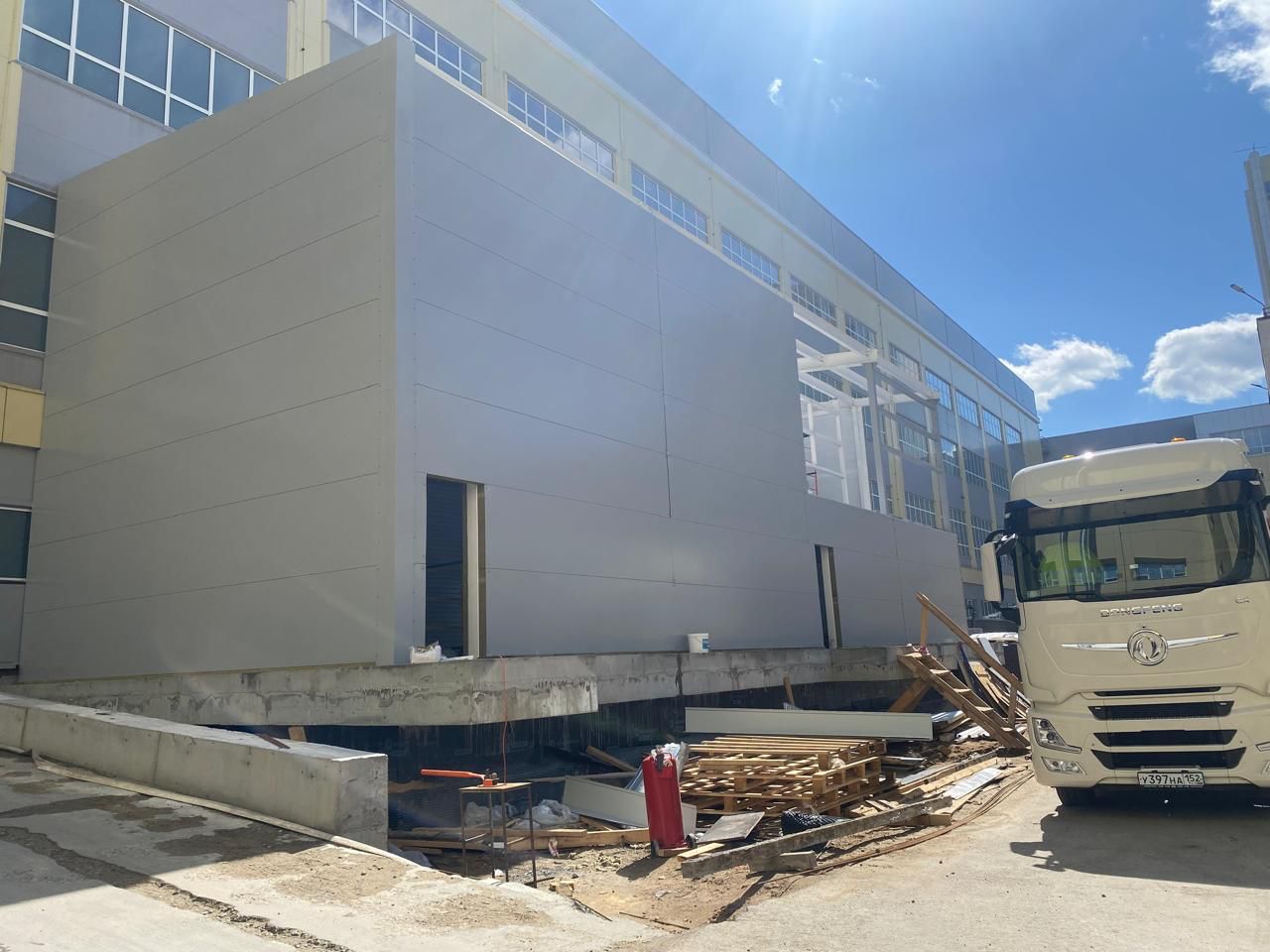

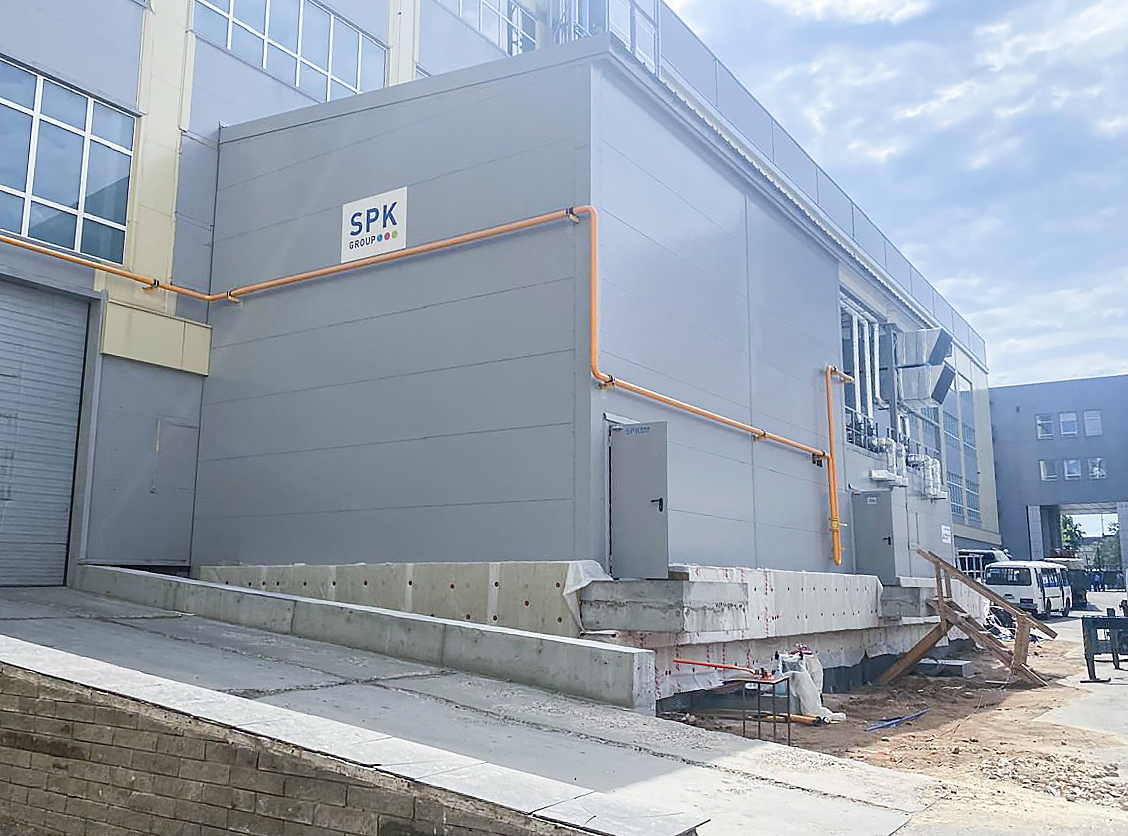

ФОТО РЕАЛИЗОВАННОГО ПРОЕКТА
