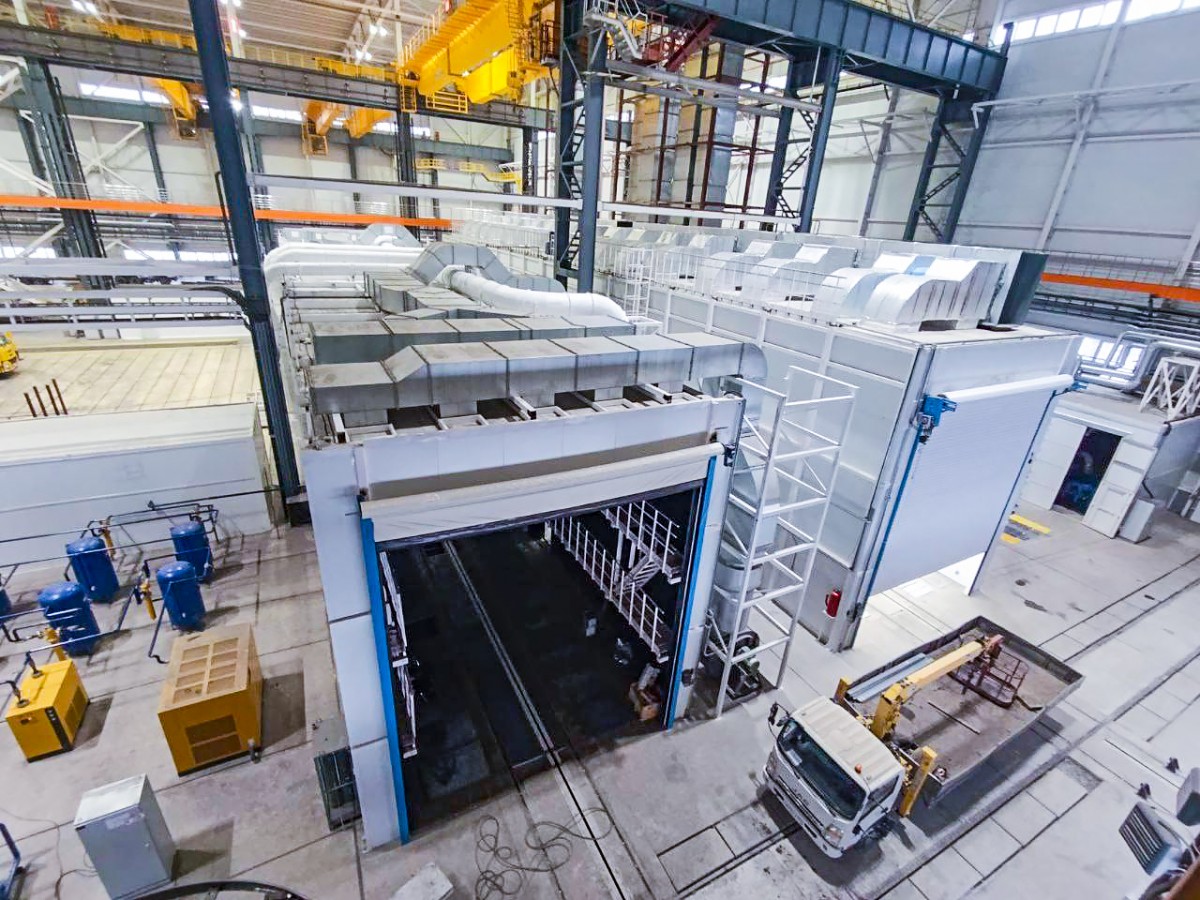

Разработка, поставка и монтаж дробеструйной камеры SPK 45х7х8 м, окрасочно-сушильной камеры 45х7х8 м.

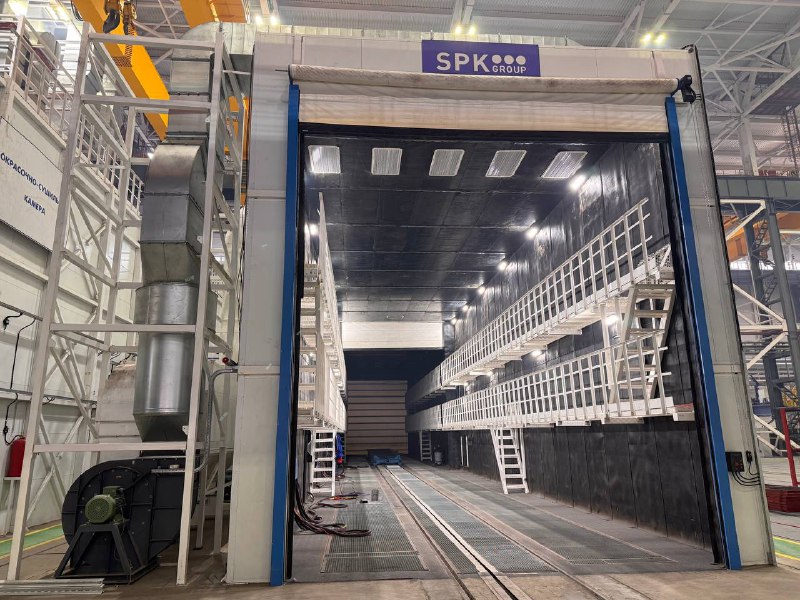

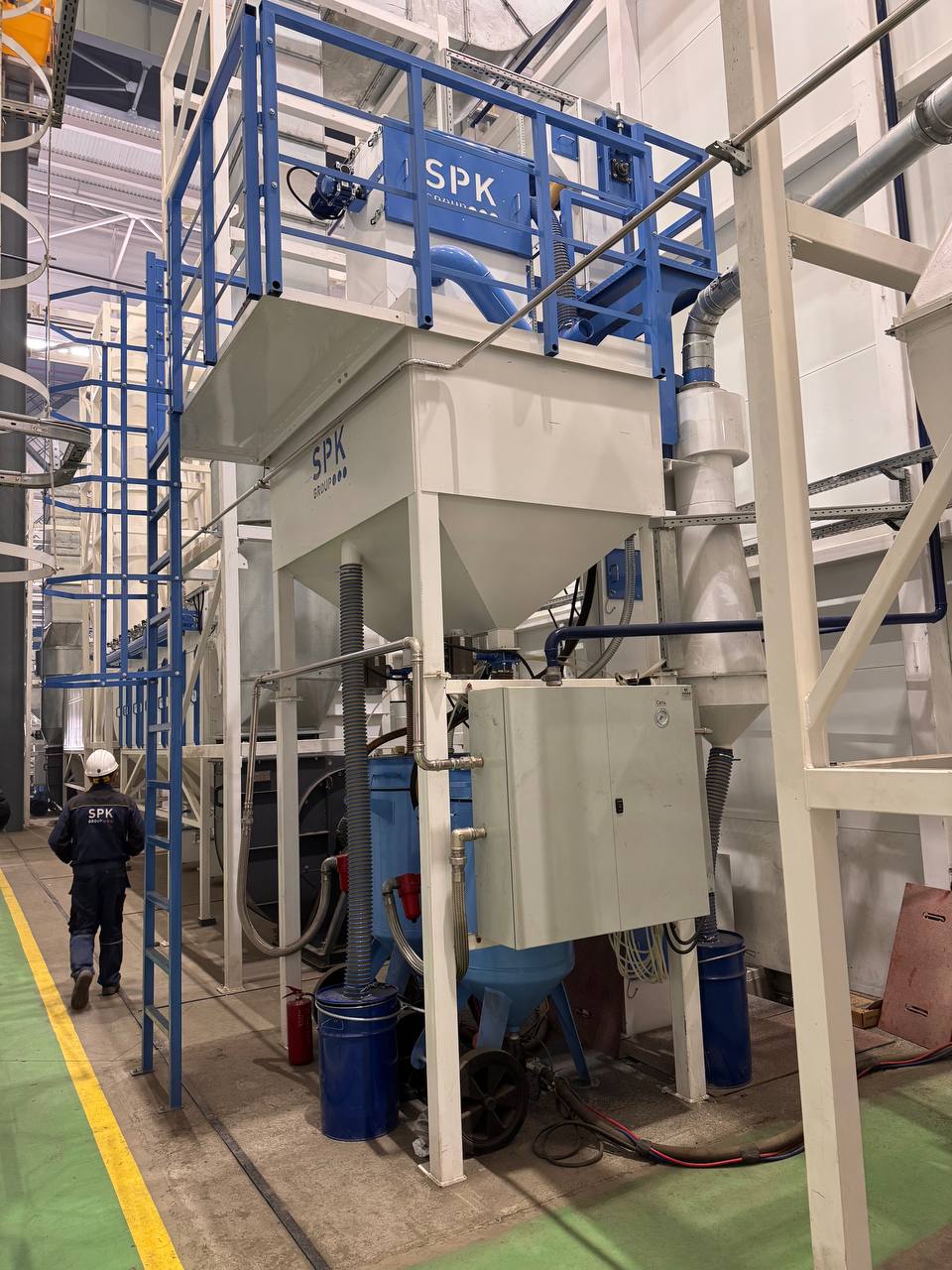

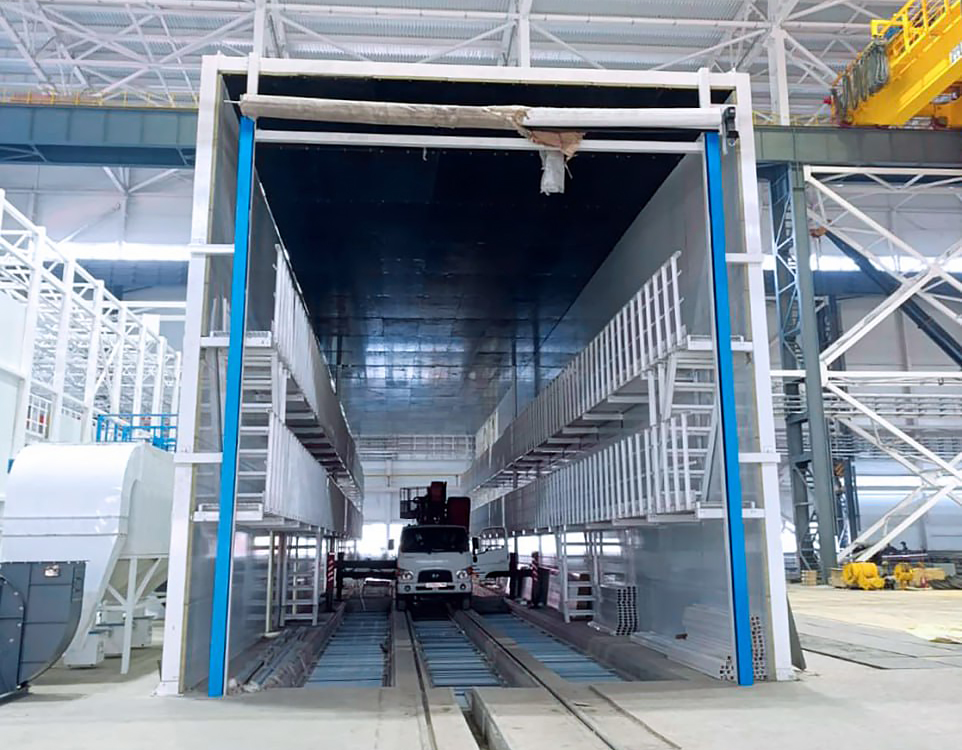

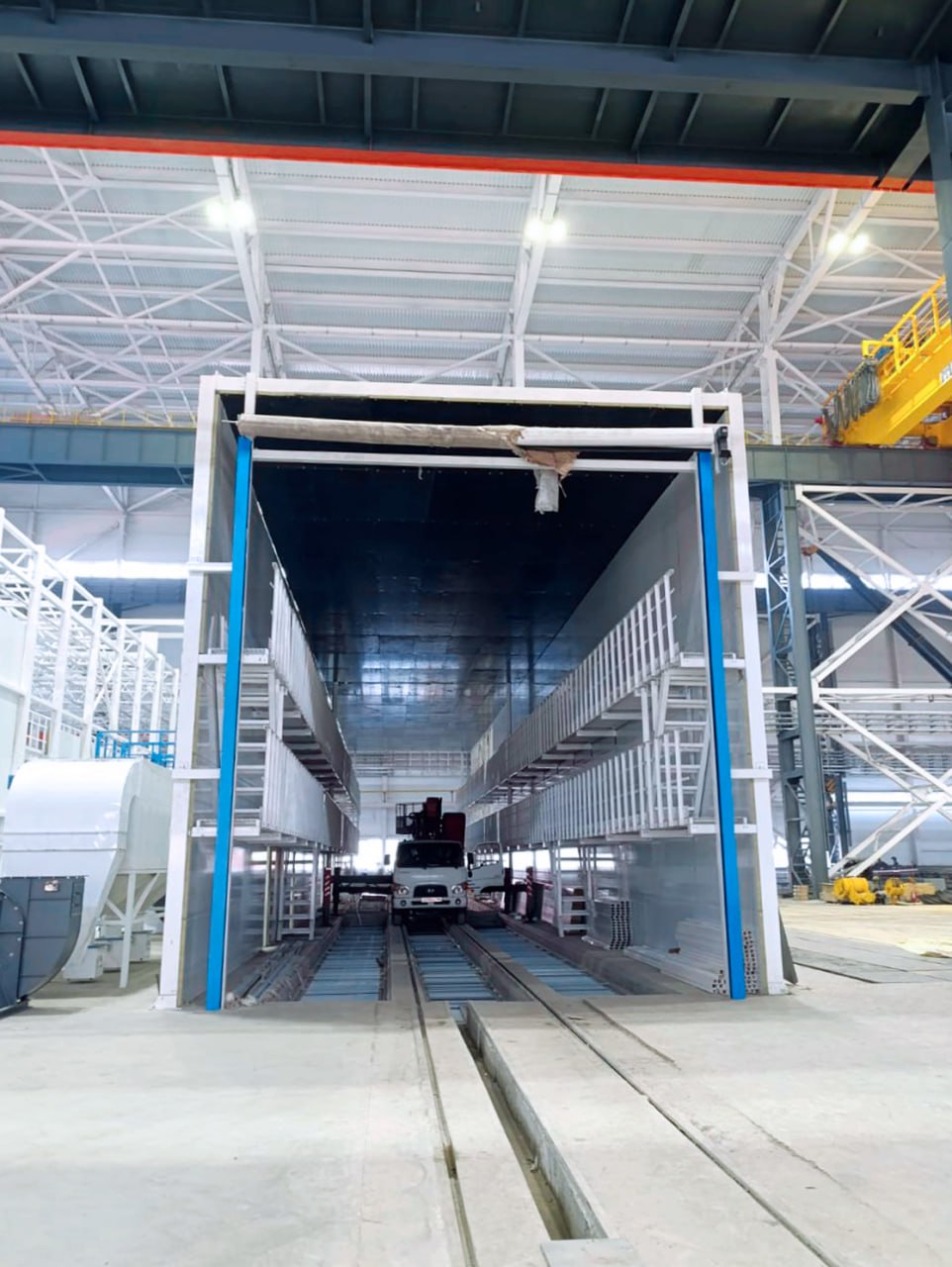

Дробеструйная камера SPK-45.7.8
Данная камера предназначена для ручной обработки черного металла методом струйной очистки с использованием сухого, сыпучего абразива в виде литой или колотой стальной дроби.
КАБИНА
- Внутренние размеры (ДхШхВ): 45 000 мм х 7 000 мм х 8 000 мм.

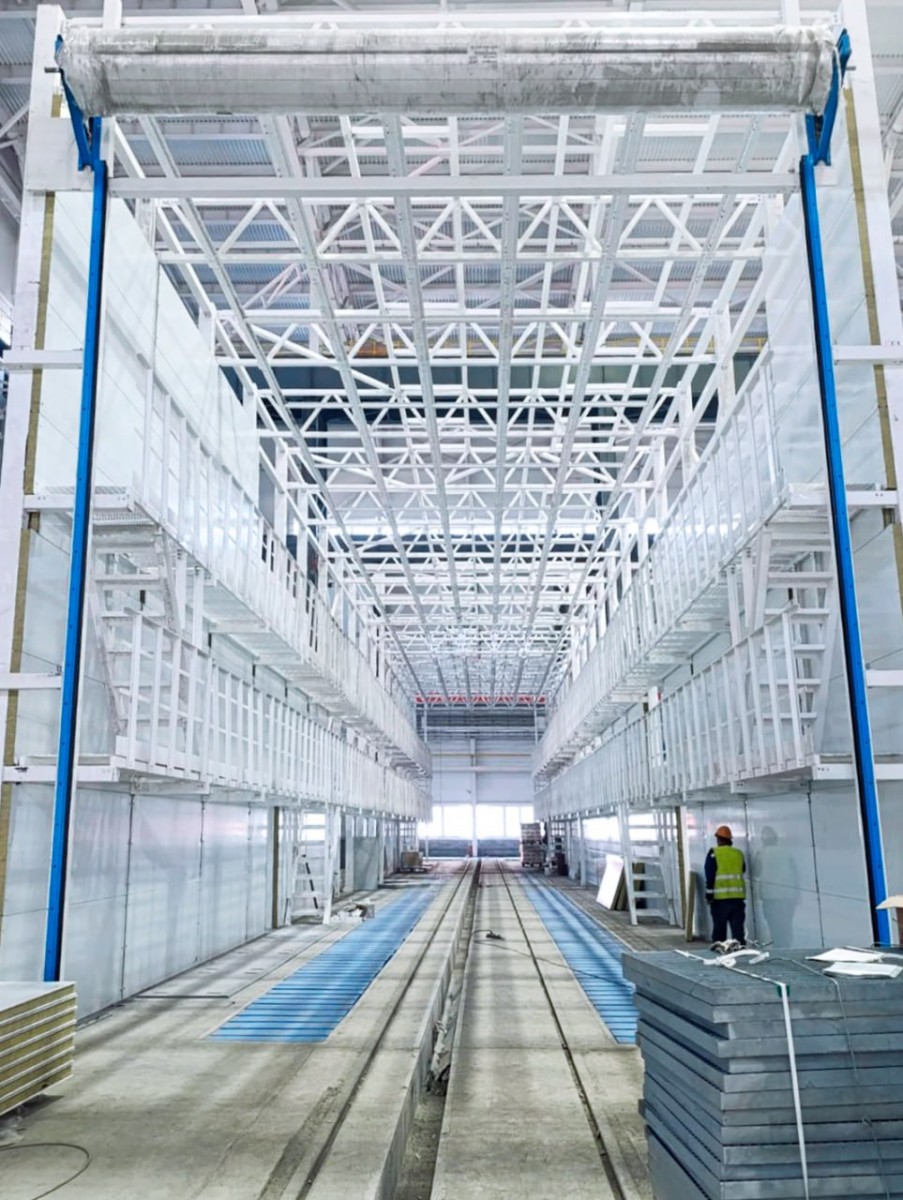

- Конструкция: металлический каркас с внешним слоем из сэндвич-панелей.
- Защитное покрытие стен | резиновое.
- Толщина покрытия стен | не менее 3 мм.
- Основные ворота | 2 шт, роллетные, изготовлены из ПВХ.
- Размер ворот (ШхВ), мм | 6 000 х 7 000.
- Межсекционные ворота | 1 шт, роллетные из ПВХ, размеры 6 000 х 8 300 мм.
- Сервисные двери | 4 шт, размеры 800 х 2 000 мм.

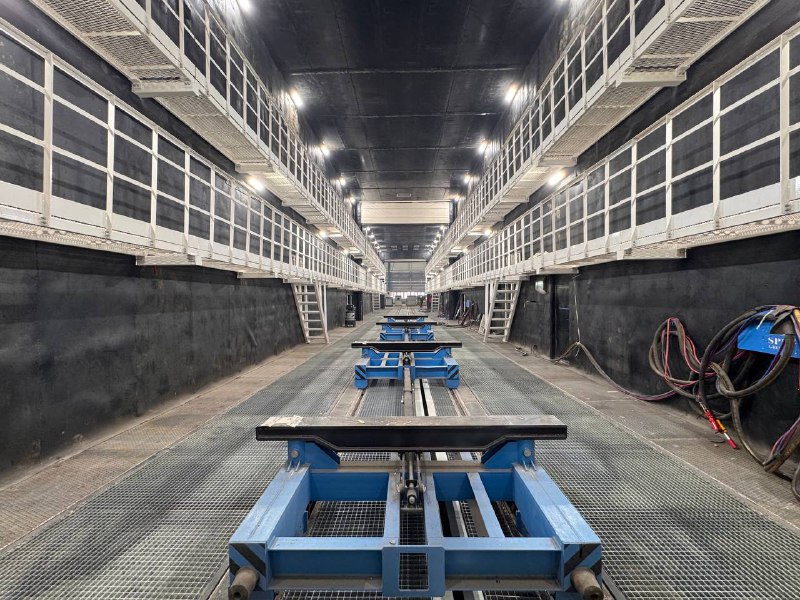

- Обеспечение удобства работы оператора | настенные стационарные галереи для перемещения по два яруса.

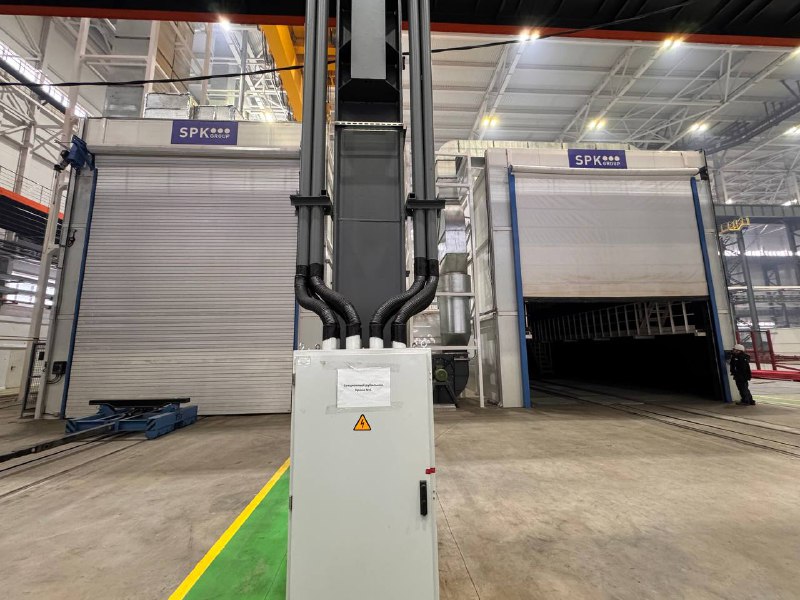

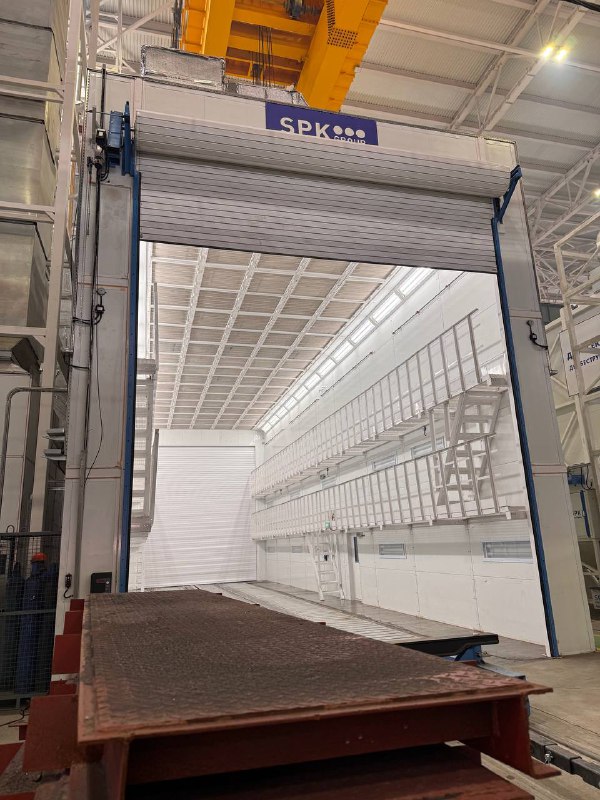

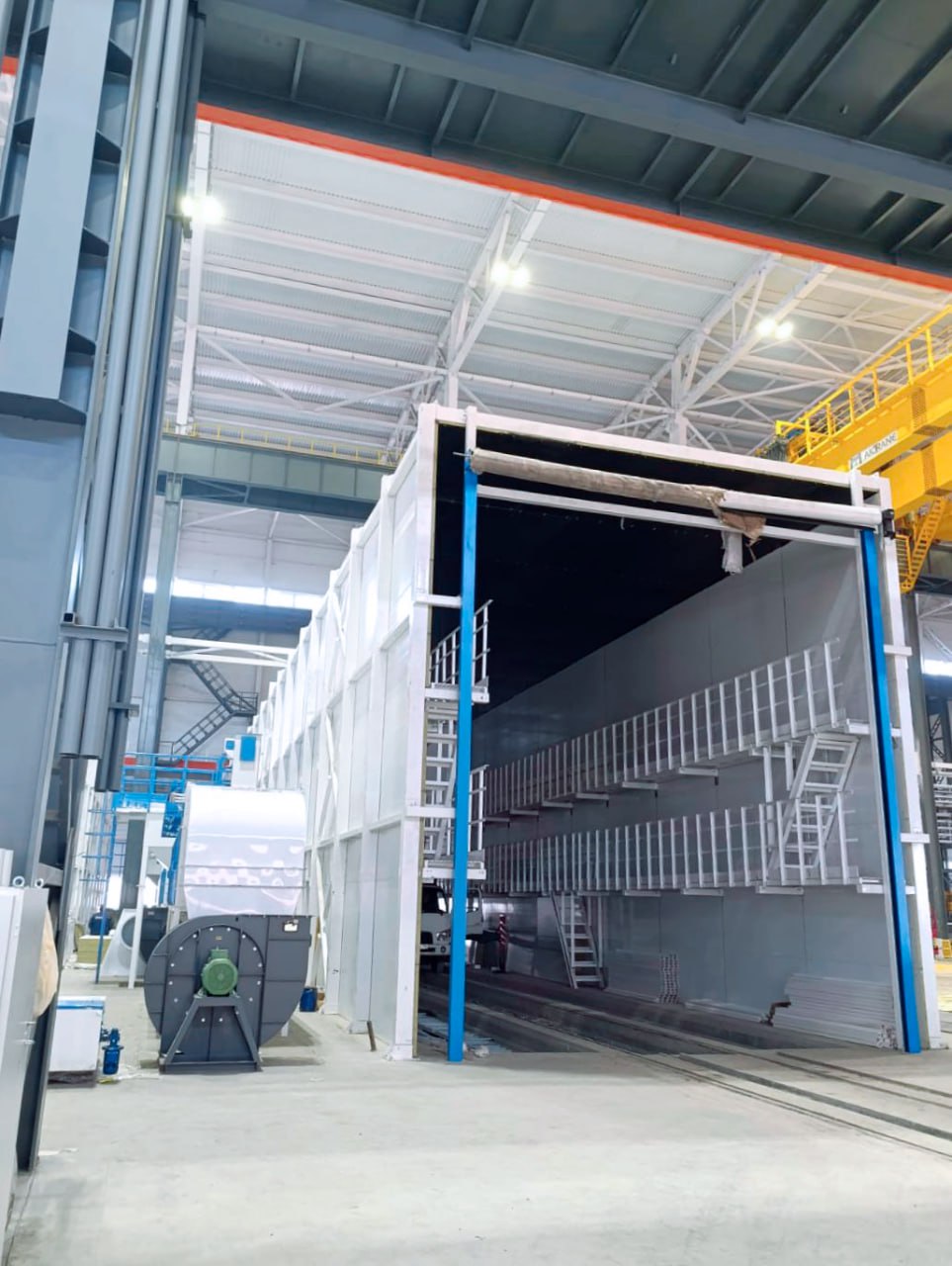

Окрасочно-сушильная камера SPK-45.7.8
Эта камера предназначена для ручного нанесения защитных и декоративных покрытий на окрашиваемые изделия с использованием пневматического инструмента, а затем — для сушки за счет конвекционного нагрева воздуха.
КАБИНА
- Внутренние размеры (ДхШхВ): 45 160 мм x 7 000 мм x 8 000 мм.
- Количество секций: 2.
- Размер секции (ДхШхВ): 22 340 мм x 7 000 мм x 8 000 мм.
Кабина выполнена из металлического каркаса с сэндвич-панелями толщиной 80 мм, внутри которых размещена минеральная вата на базе базальтового волокна.
- Основные ворота: 2 шт, подъемные роллетные размером 6 000х7 000 мм.
- Межсекционные ворота: 1 шт, такие же подъемные роллетные, размером 6 000х7 000 мм.
- Сервисные двери: 4 шт, тип «Антипаника», размеры 800х2 000 мм.

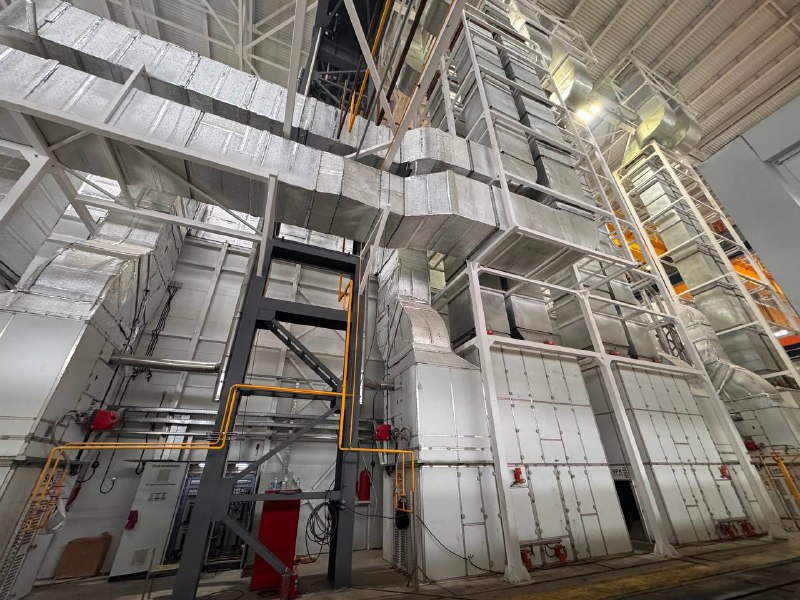

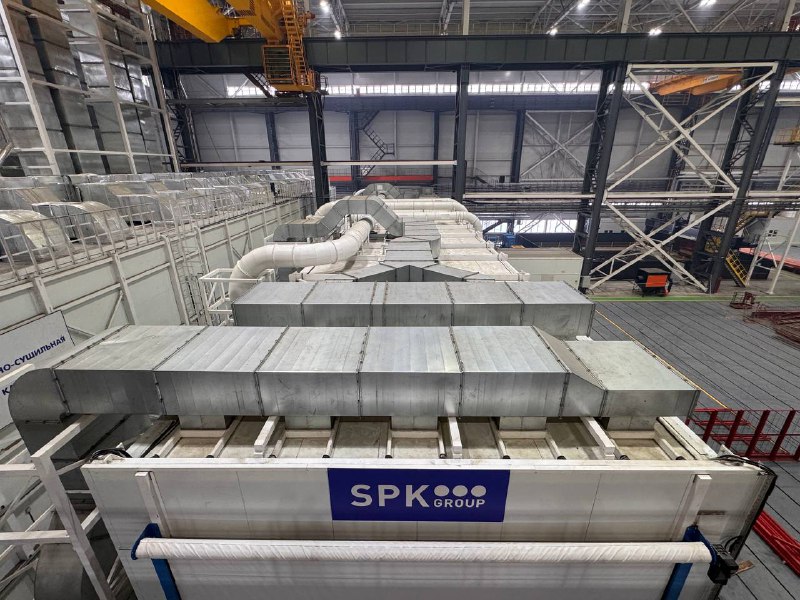

ВЕНТИЛЯЦИОННАЯ СИСТЕМА
- Имеется принудительная приточно-вытяжная вентиляция, забор воздуха — из окружающей среды, выброс — обратно в неё.
- Вентиляторы расположены вдоль боковой стены внутри цеха.
- Приток воздуха: сверху вниз.
- Вытяжка: сверху вниз через вытяжные приямки.
- Кратность воздухообмена: до 79 раз в час.
- Общая производительность вентиляции: 200 000 м³/ч.
- Модель вентустановки: SPK-VU-50 (4 шт.).
- Производительность каждого: по 50 000 м³/ч.
- Давление вентиляторов: 600 Па.
- Подогрев воздуха осуществляется газовым теплообменником на природном газе с мощностью 460 кВт.
- Газовая горелка: ExEco RS 44/M.
- Электропитание вентиляторов и горелки — 230 В, 50 Гц.
ФИЛЬТРАЦИЯ
- Приточный и вытяжной фильтр: карманные, акриловые G4 класса.
- Потолочный фильтр: рулонный, класс М5.
- В вытяжных приямках установлены лабиринтные механические фильтры G2 и кассетные G3.
ОСВЕЩЕНИЕ
- Осветительные приборы: светодиодные, взрывозащищённые, потолочные и настенные.
- Мощность освещения: 10 кВт при 230 В.
- Количество светильников: 50 потолочных и 44 настенных.
- Освещенность внутри камеры: не менее 750 люкс.
- Аварийные светильники «Выход»: 4 шт.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
- Автоматическая пожарная система порошкового типа с управлением через «Болид».
- Блоки подачи сжатого воздуха: 8 шт., грузоподъемностью по 15 т.
- Вся транспортная система способна перевозить до 60 тонн.
СИСТЕМА УПРАВЛЕНИЯ
- Приток и вытяжка регулируются посредством электродвигателей с частотными преобразователями.
- Управление осуществляется через программируемый контроллер с сенсорной панелью.
- Электропитание электроники: 1 кВт при 230 В.
- Общая потребляемая мощность камеры — около 270 кВт.
