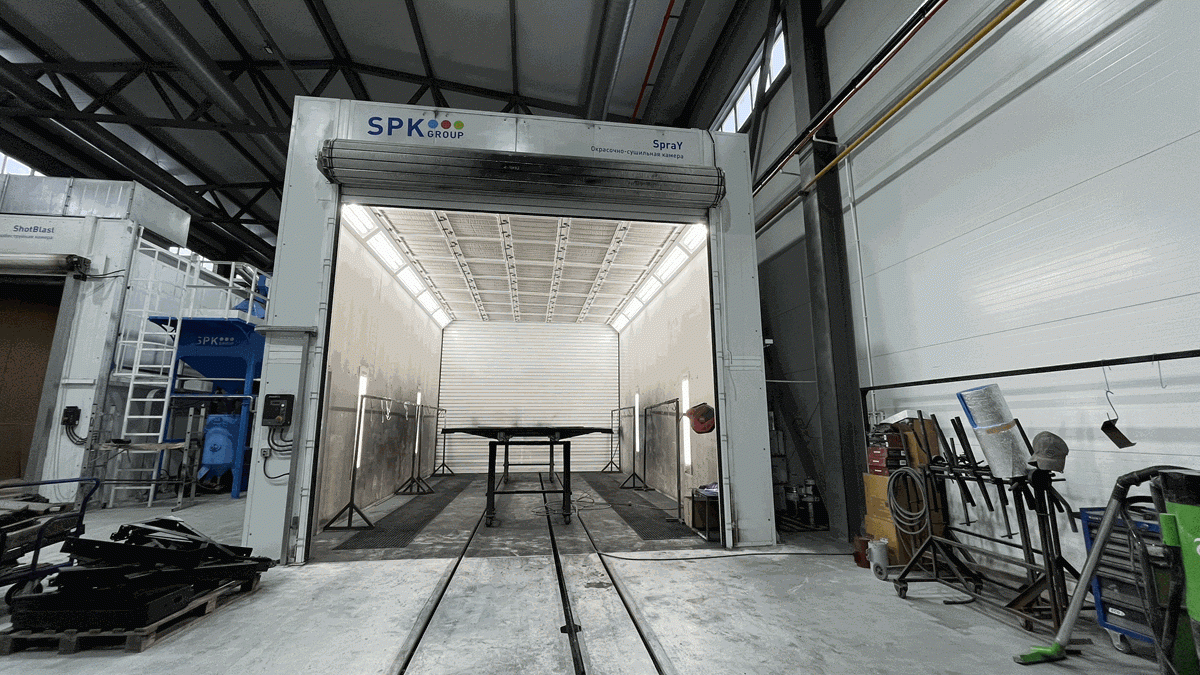

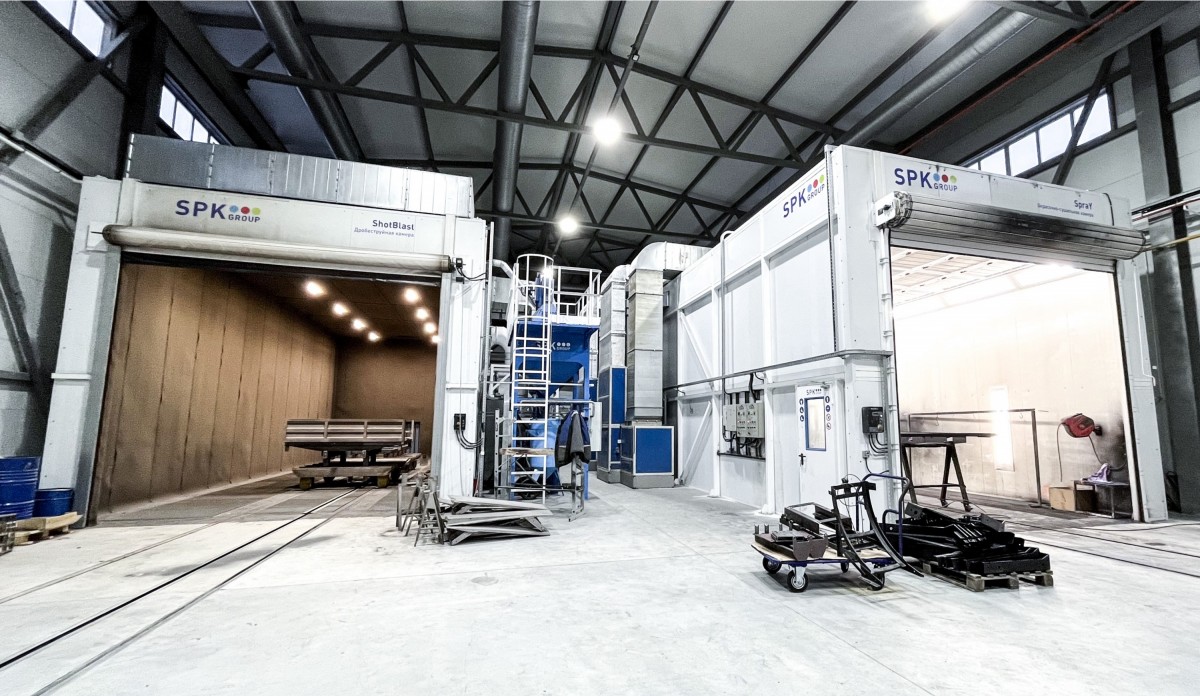

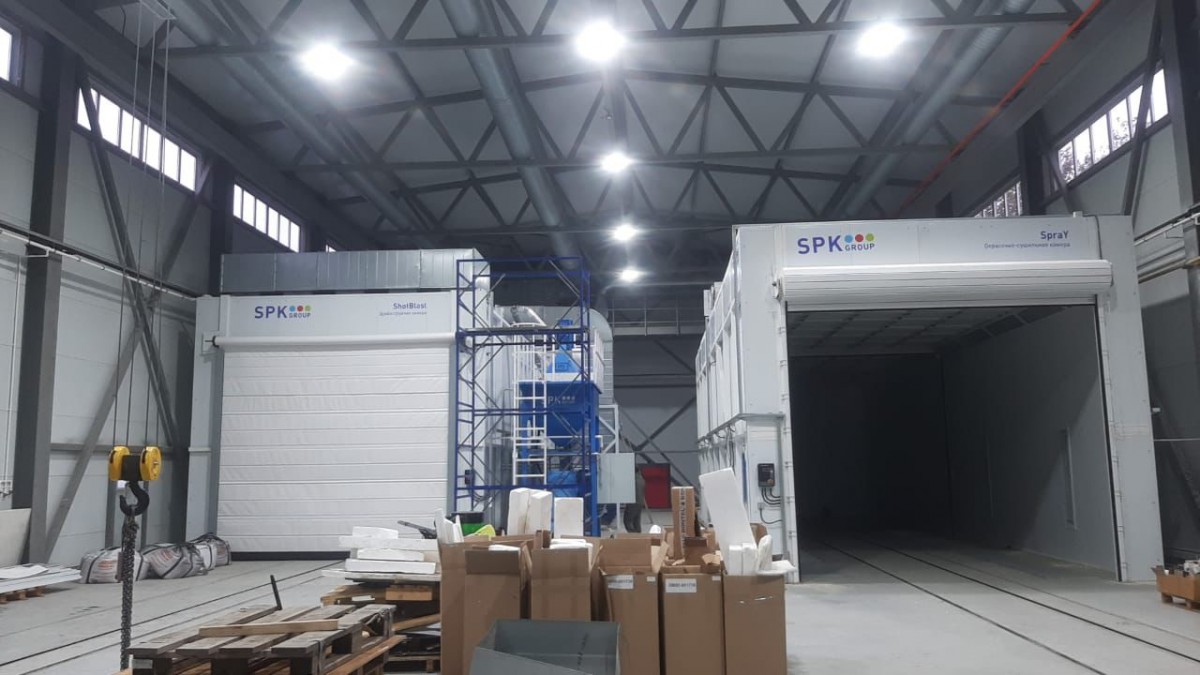

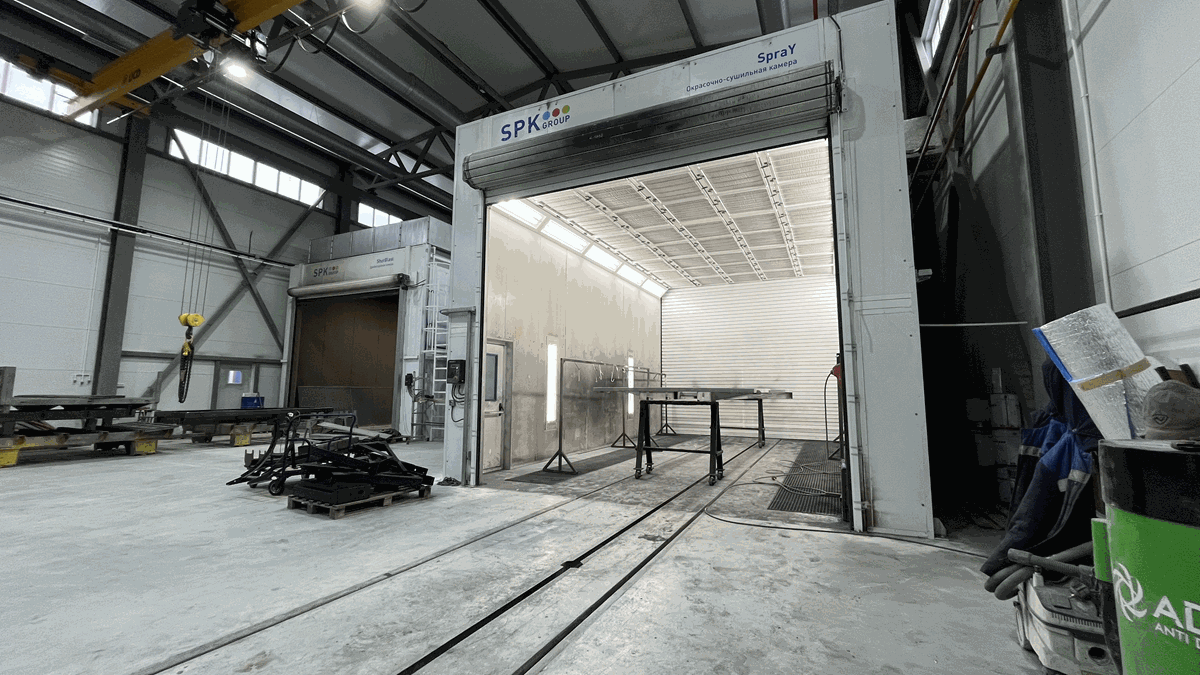

Разработка, поставка, монтаж дробеструйной камеры SPK 14х6х5 м. Модернизация существующей окрасочно-сушильной камеры.

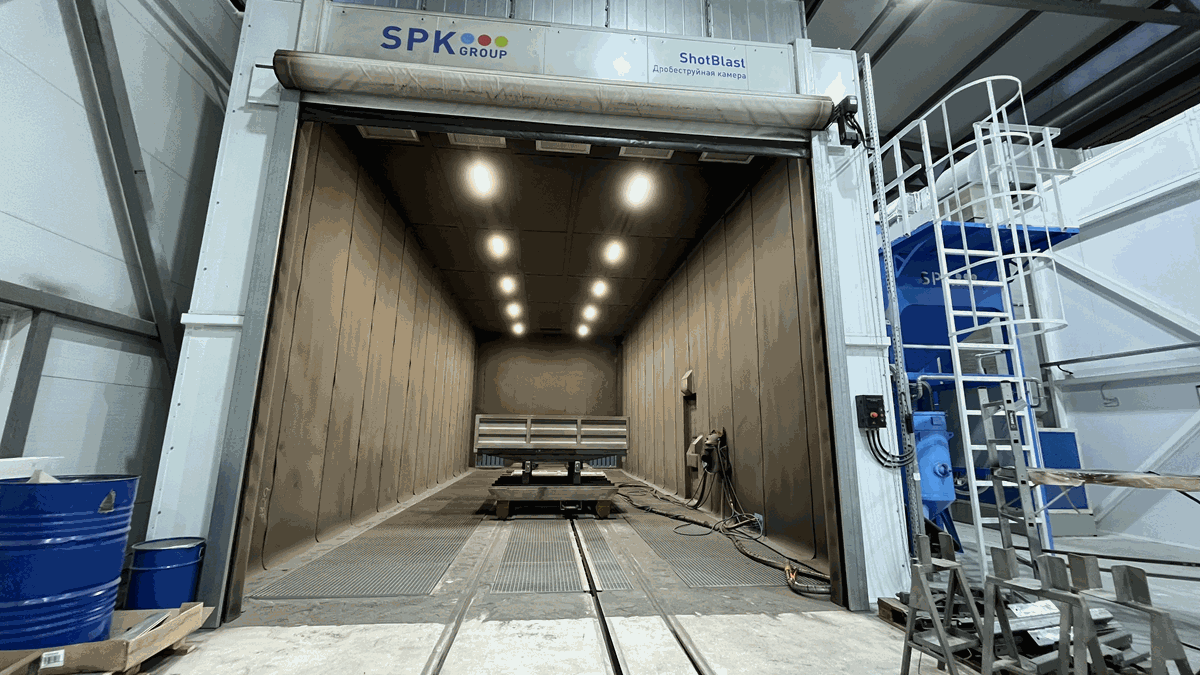

Камера предназначена для ручной очистки черных металлов методом струйной обработки сухим сыпучим абразивом: литой или колотой стальной дробью.
Она размещается в закрытом, отапливаемом помещении цеха с собственной системой отопления и вентиляции. Камера типа проходного применения имеет два ворот и обеспечивает сквозной транспорт изделия в ходе технологического процесса предприятия.
Общие параметры камеры:
- Тип по логистике: тупикового типа.
- Расположение: внутри цеха.
- Климатическое исполнение: УХЛ4.
- Максимальная нагрузка на решетчатый пол (площадь контакта 200х200 мм): 450 кг.

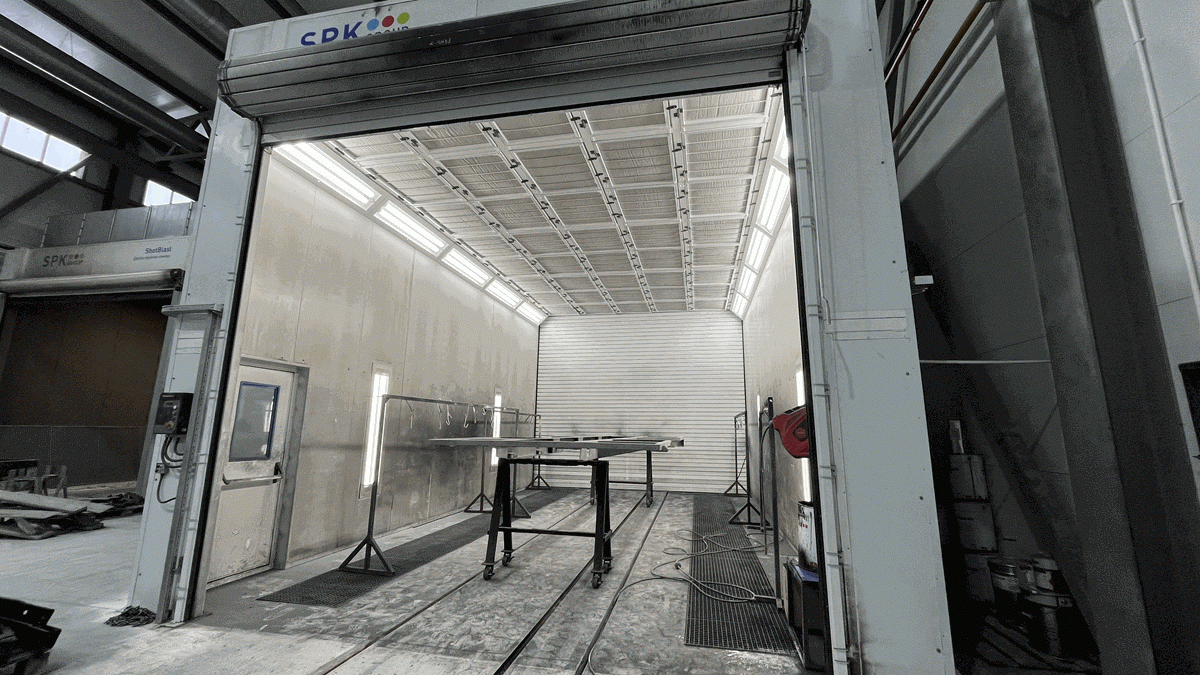

Кабина:
- Внутренние размеры (ДхШхВ): 14 000х 5 500х 5 000 мм.

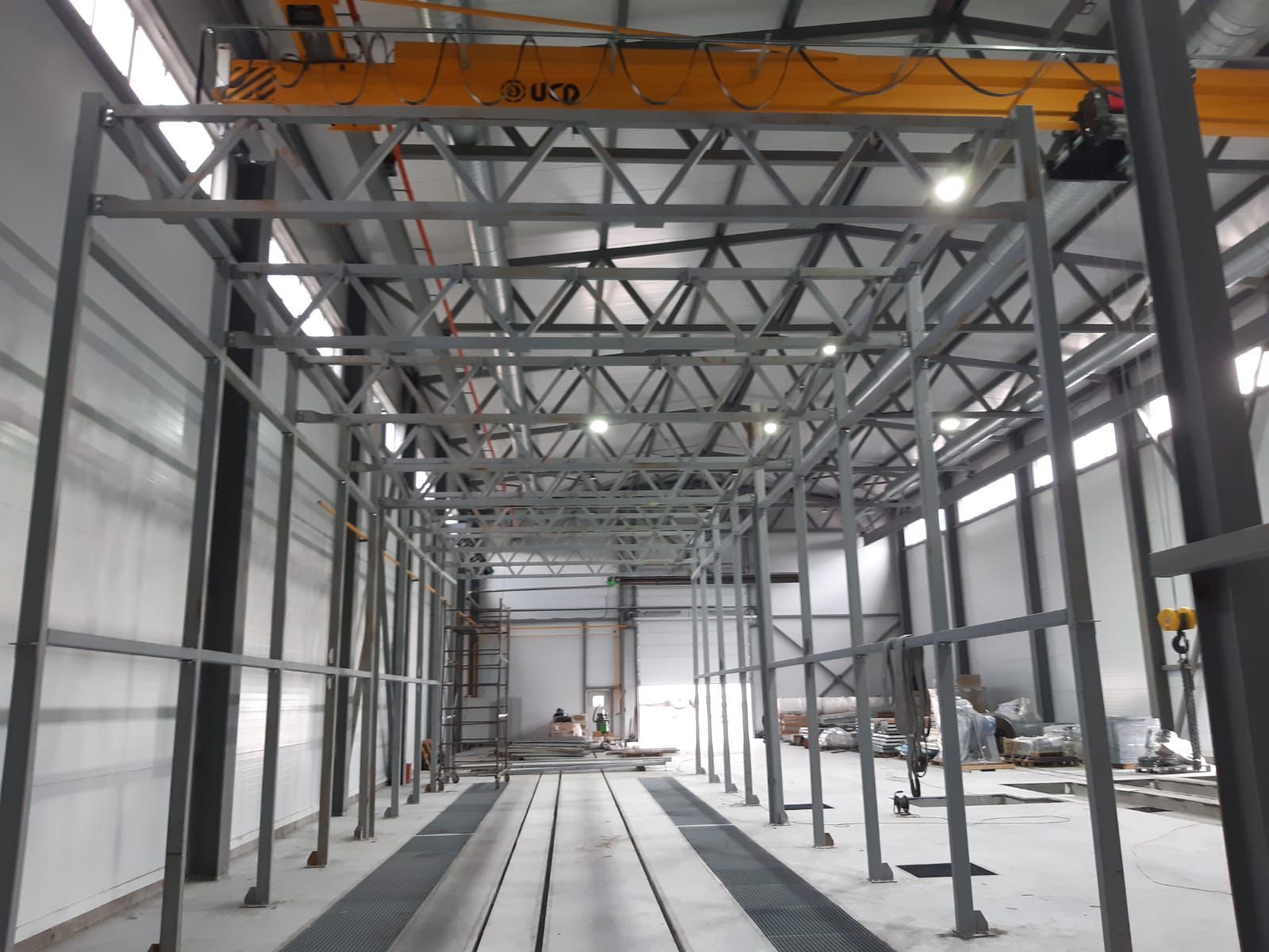

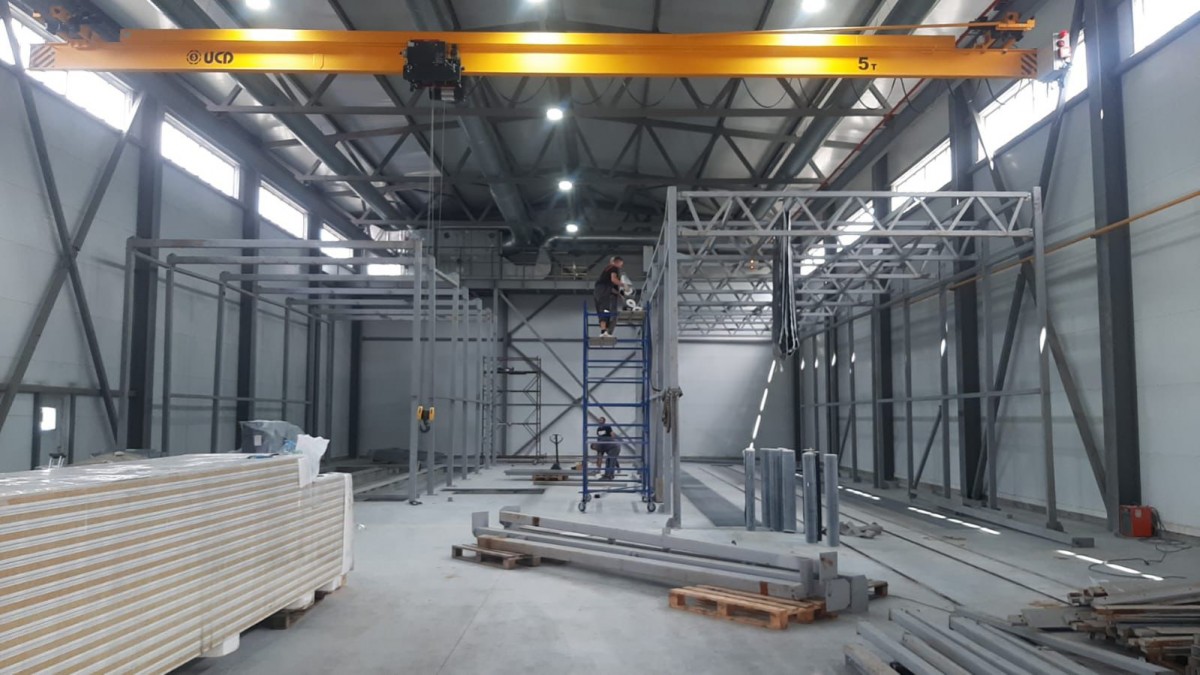

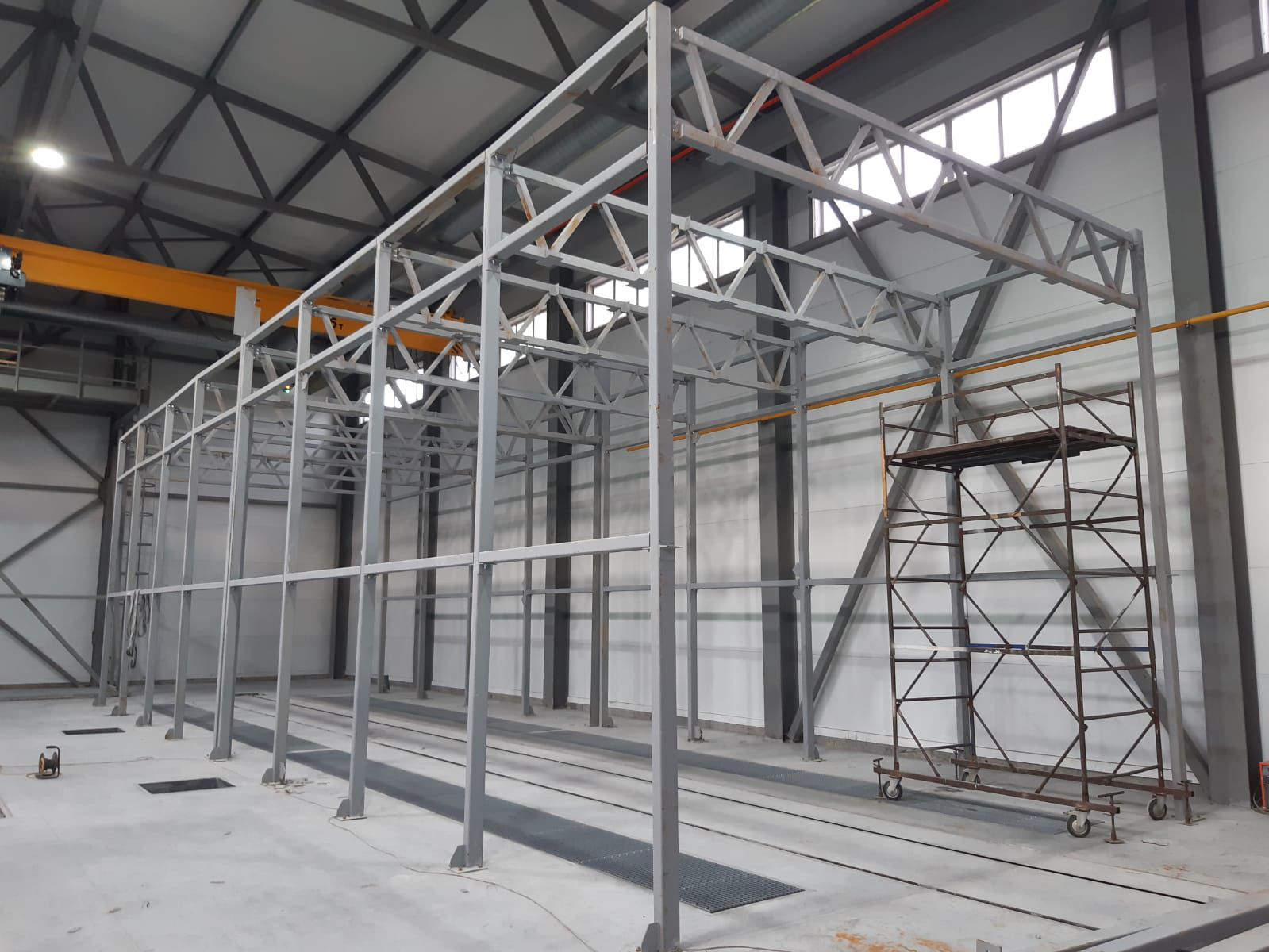

- Конструкция: металлический каркас с сэндвич-панелями.
- Стены покрыты резиной толщиной не менее 3 мм.

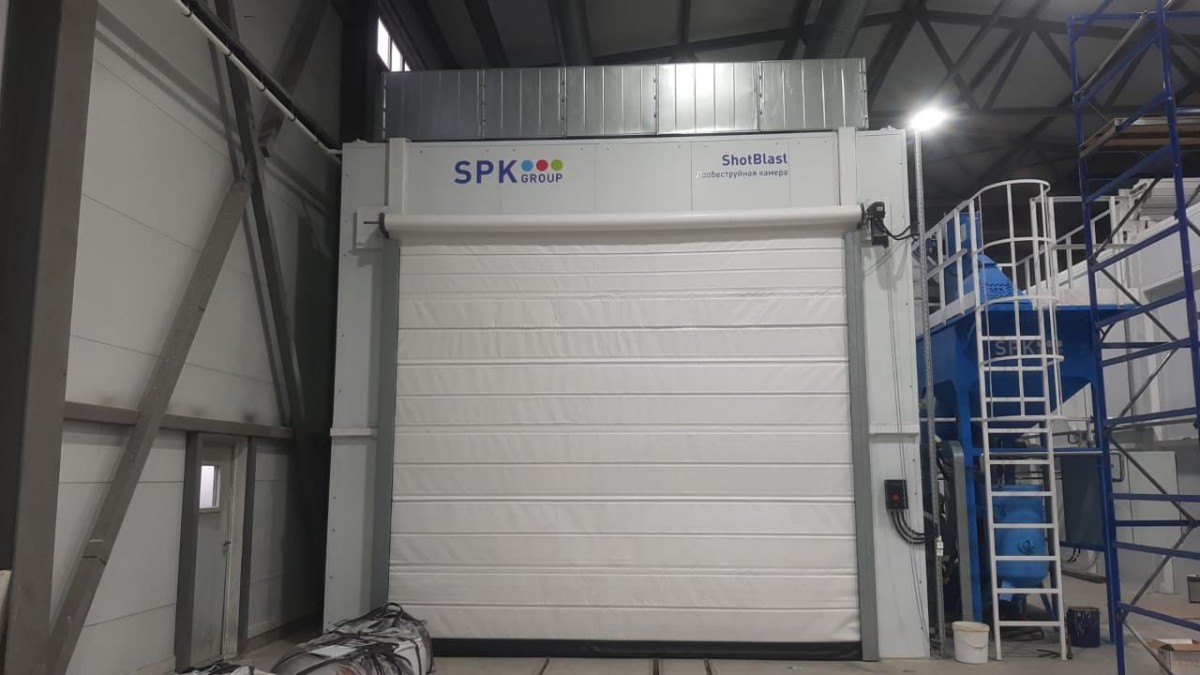

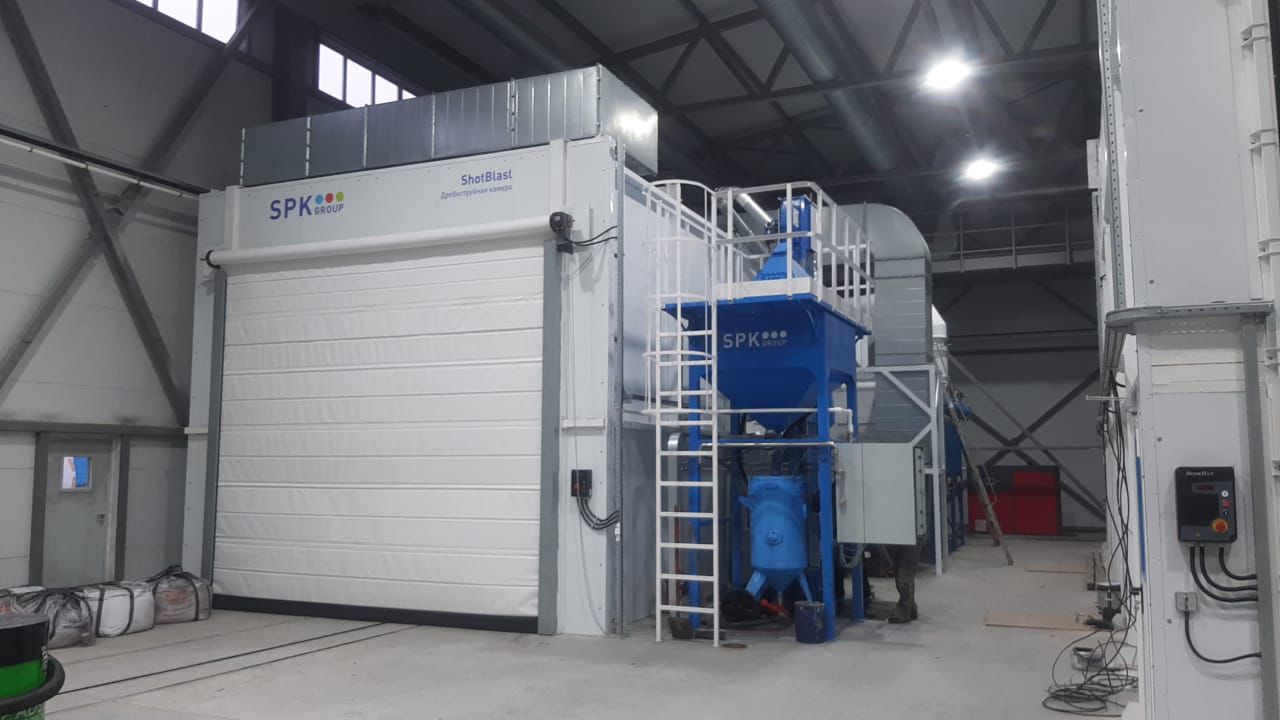

- Ворота: одни роллетные из ПВХ шириной 4 500 мм и высотой 4 000 мм.
- Сервисная дверь: одна, размером 800х2000 мм.

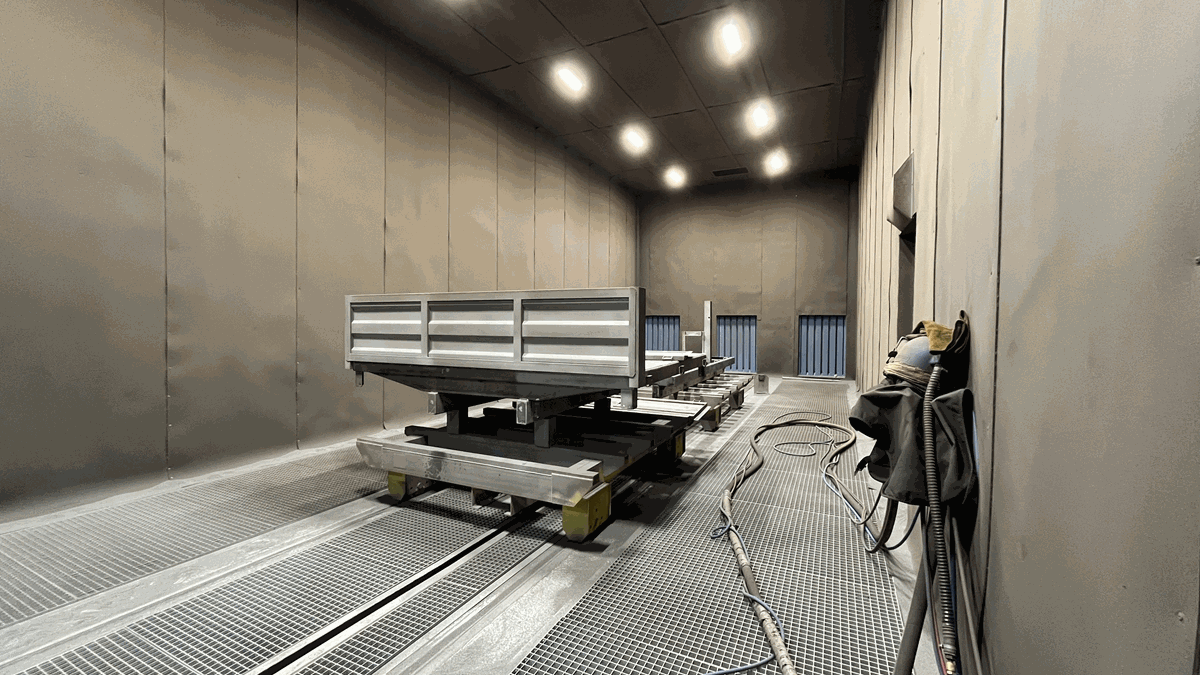

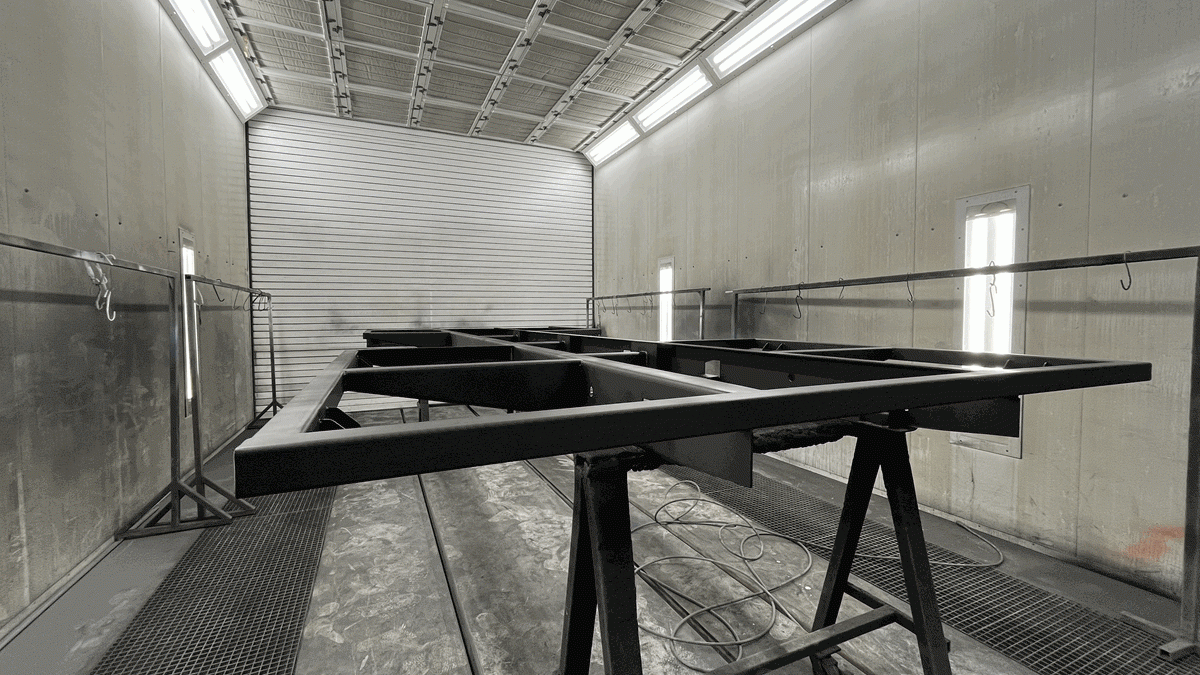

Освещение:
- Тип светильников: светодиодные.
- Общее количество: 14 штук.
- Освещенность в рабочей зоне (на высоте 1 м): более 500 ЛК.
- Аварийные светильники: 2 шт., время работы — 3 часа.
- Конструкция: промышленная.

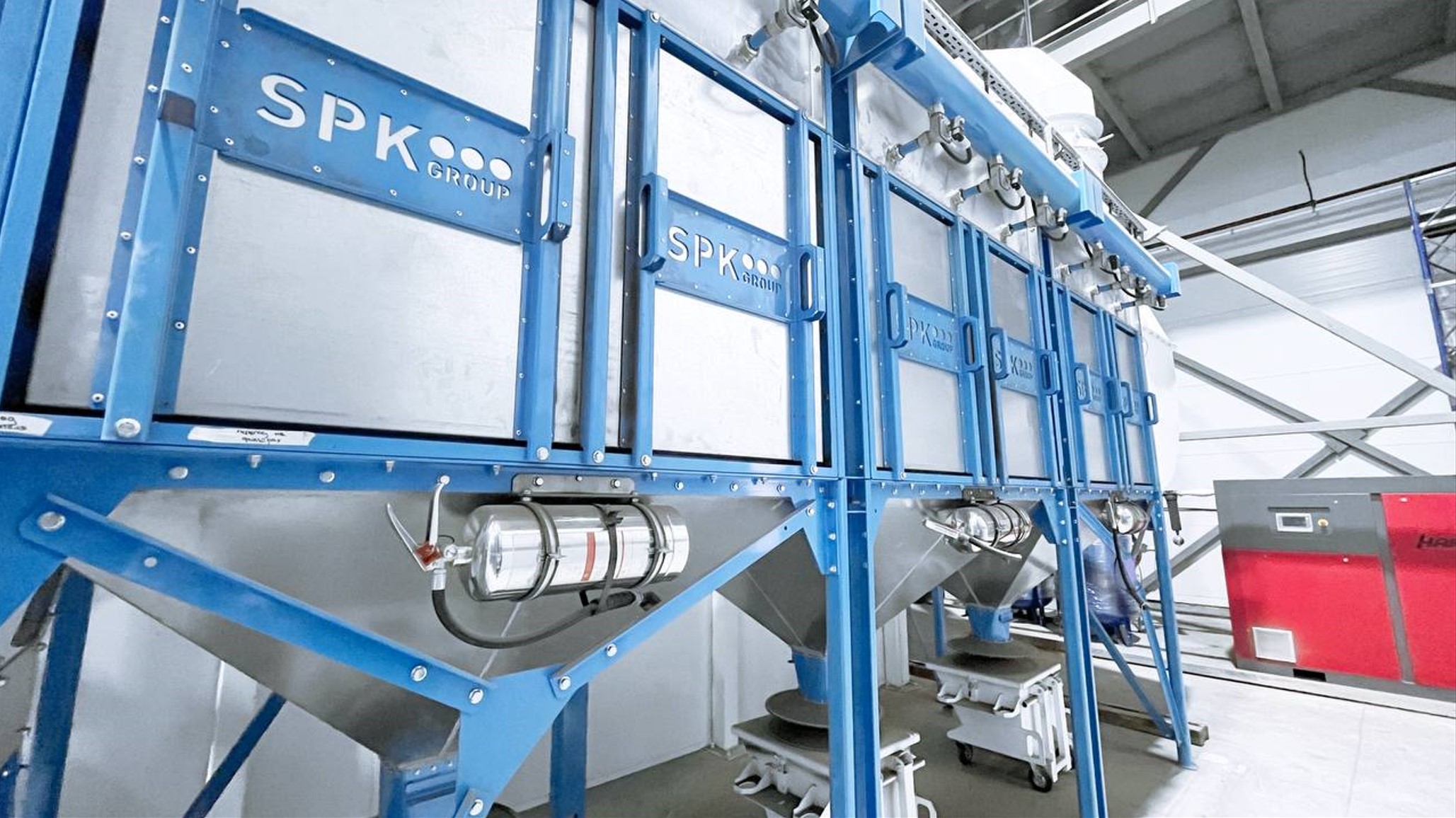

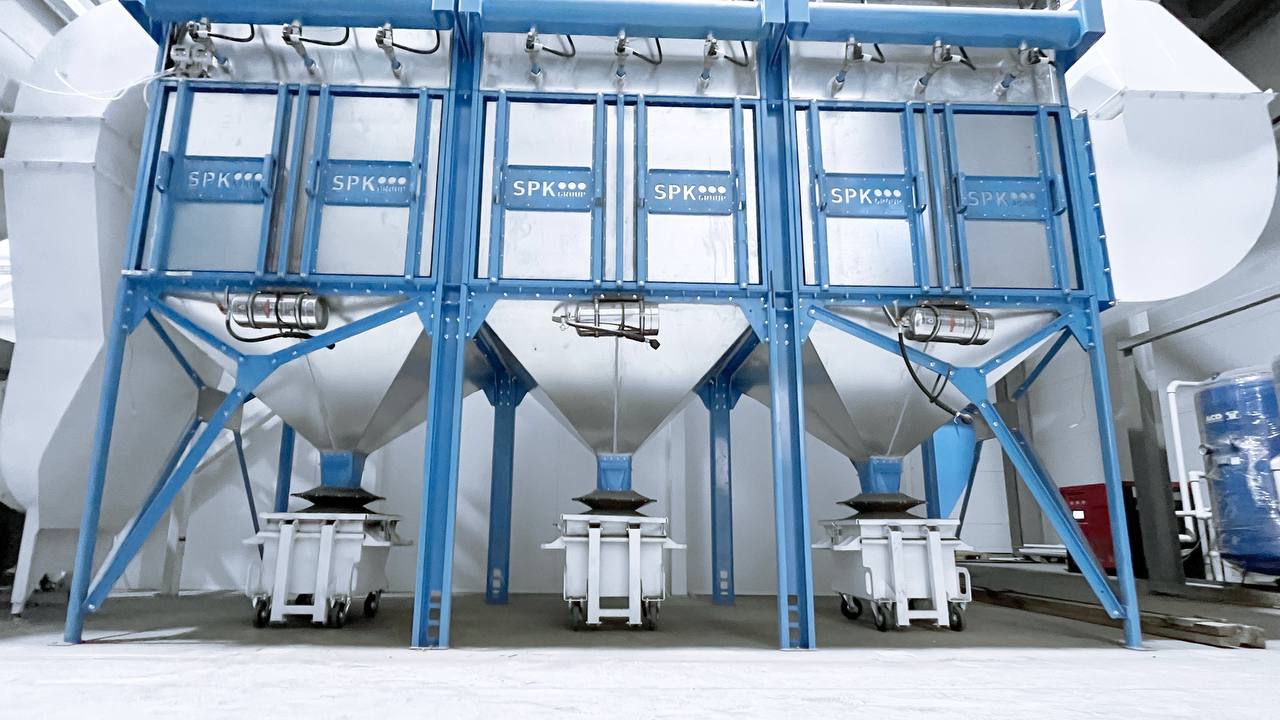

Система вентиляции:
- Направление воздушных потоков: диагональное по длине камеры.
- Модель ВФУ: SPK-VFU-250.06.
- Количество: один.
- Производительность: 25 000 м³/ч.
- Количество фильтров: 27.
- Потребление сжатого воздуха на ВФУ: не более 1 м³/мин.
- Эффективность фильтрации частиц: 99,9% для размеров 0,2–2 мкм.
- Максимальная запыленность воздуха в грязном состоянии: 2,0 г/м³.
- Остаточные пылевые показатели в чистом воздухе: 2,0 мг/м³.
Система сбора дроби:
- Модель: SPK-SCS(SF).
- Пневматические цилиндры: 4 шт. по 0,15 м³/мин на каждый.
- Потребление сжатого воздуха: соответствующие параметры.

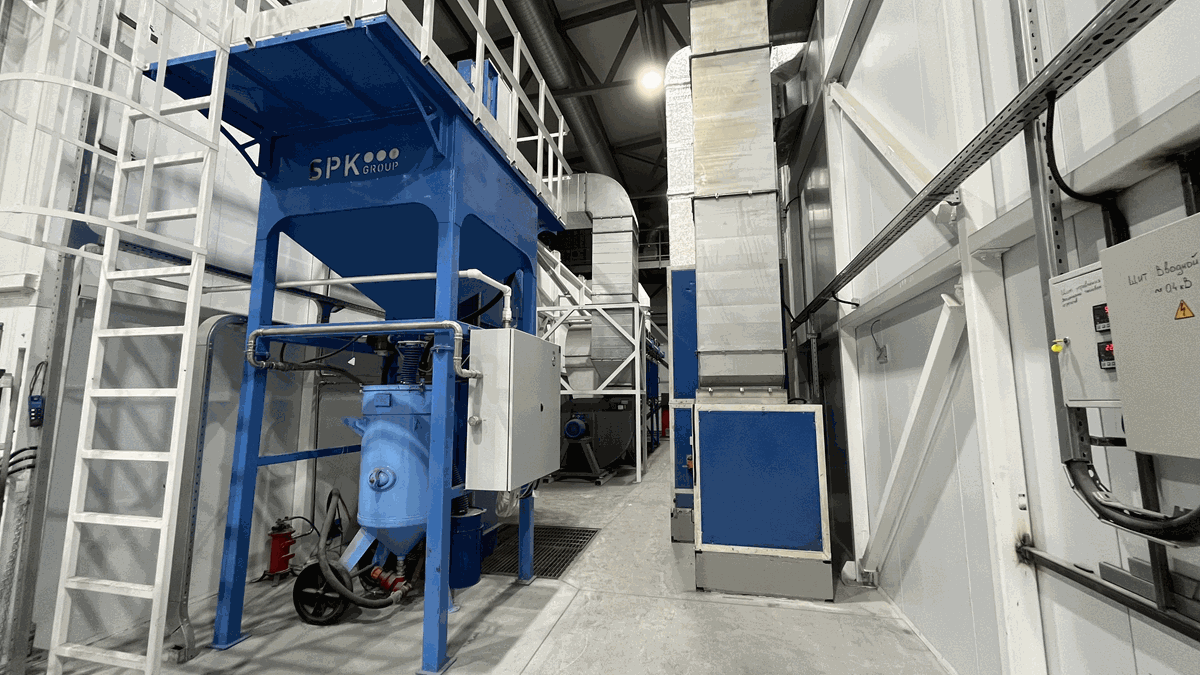

Система рекуперации дроби:
- Модель: SPK-SRS-06.1.
- Предельный размер фракции дроби: 0,2–2,0 мм.
- Объем силоса: 600 л.
- Подключаемый напорный аппарат: 1 шт.
Дробеструйный пост:
- Количество: 1.
- Объем резервуара: 200 л.
- Максимальное рабочее давление: 12 бар.
- Сопло: диаметров 9,5 мм.
- Комплект шлангов: 2 шт.
- Тип дроби: литая или колотая сталь с фракцией до 2 мм.
Электропитание:
- Вентилятор ВФУ: 30 кВт / 400 В / 50 Гц.
- Освещение: 1,2 кВт / 230 В / 50 Гц.
- КЛЭ: 2,2 кВт / 400 В / 50 Гц.
- Общая мощность: 38 кВт.
- Подключение: трехфазное 3/Н/ЗЭ, 400/230 В, 50 Гц.
Дополнительные параметры по фильтрации и компенсации позволяют обеспечить эффективность работы оборудования и соответствие требований безопасности и экологичности.
