Такт обработки составляет 10 минут. Для подачи растворов (обезжиривание-фосфатирование, промывка, промывка деми) на деталь применяется система насосов. Вход и выход в АХПП осуществляется через транспортный проем. Технические параметры насосов уточняются при проектировании.
АХПП состоит из одной зоны для обработки обезжиривающе-фосфатирующим раствором, промывки технической водой и промывки деминерализованной водой. Обработка деталей производится струйным методом. Ванна с нагревом оборудована нагревательными элементами – ТЭН, повышенной надежности.
Для продления срока службы раствора предусмотрен водно-масляный маслоотделитель. Маслоотделитель отделяет загрязняющее масло от моющего раствора, обеспечивая более длительную работу ванны, как в часы работы АХПП, так и в часы простоя.
|
Опции |
Комментарий |
|
Контроль состояния ванн с химией |
Наличие контроля ванн позволяет не только поддерживать состояние ванн в рабочем состоянии (сокращает расход на продукты подготовки поверхности), но не допускать излишних концентраций стоков (обеспечивая нормальную работу очистных сооружений) и обновлять ванны для поддержания стабильной работы. |
|
Частотное управление |
Наличие частотного управления позволяет за счет уменьшения потребляемой мощности насосами поддерживать необходимое давление подачи растворов через форсунки. |
|
Контроль давления |
Давление может меняться, в зависимости от состояния форсунок. Для того чтобы избежать ручного контроля, данная опция позволяет осуществлять контроль состояния форсунок в автоматическом режиме. Система так же дает обратную связь по состоянию трубопроводов. |
|
Мешотчатый фильтр |
Наличие мешотчатого фильтра на первой ванне позволяет фильтровать раствор до размера загрязнений. Это в свою очередь уменьшает засорение трубопроводов, форсунок и увеличивает срок службы продуктов подготовки поверхности. Сокращает расходы на продукты подготовки поверхности. |
|
Контроль ванн промывки |
Контролируемое состояние ванн промывки по электропроводности с системой автоматического обновления, для постоянства качества и увеличения срока службы ванны. |
|
Автоматическое обновление ванн с химией |
Обновляются ванны в необходимом количестве по датчикам контроля. При этом контролируется и активное вещество, что позволяет качественно обеспечивать процесс подготовки поверхности. Увеличивает срок службы ванны, сокращает расходы на продукты подготовки поверхности. |

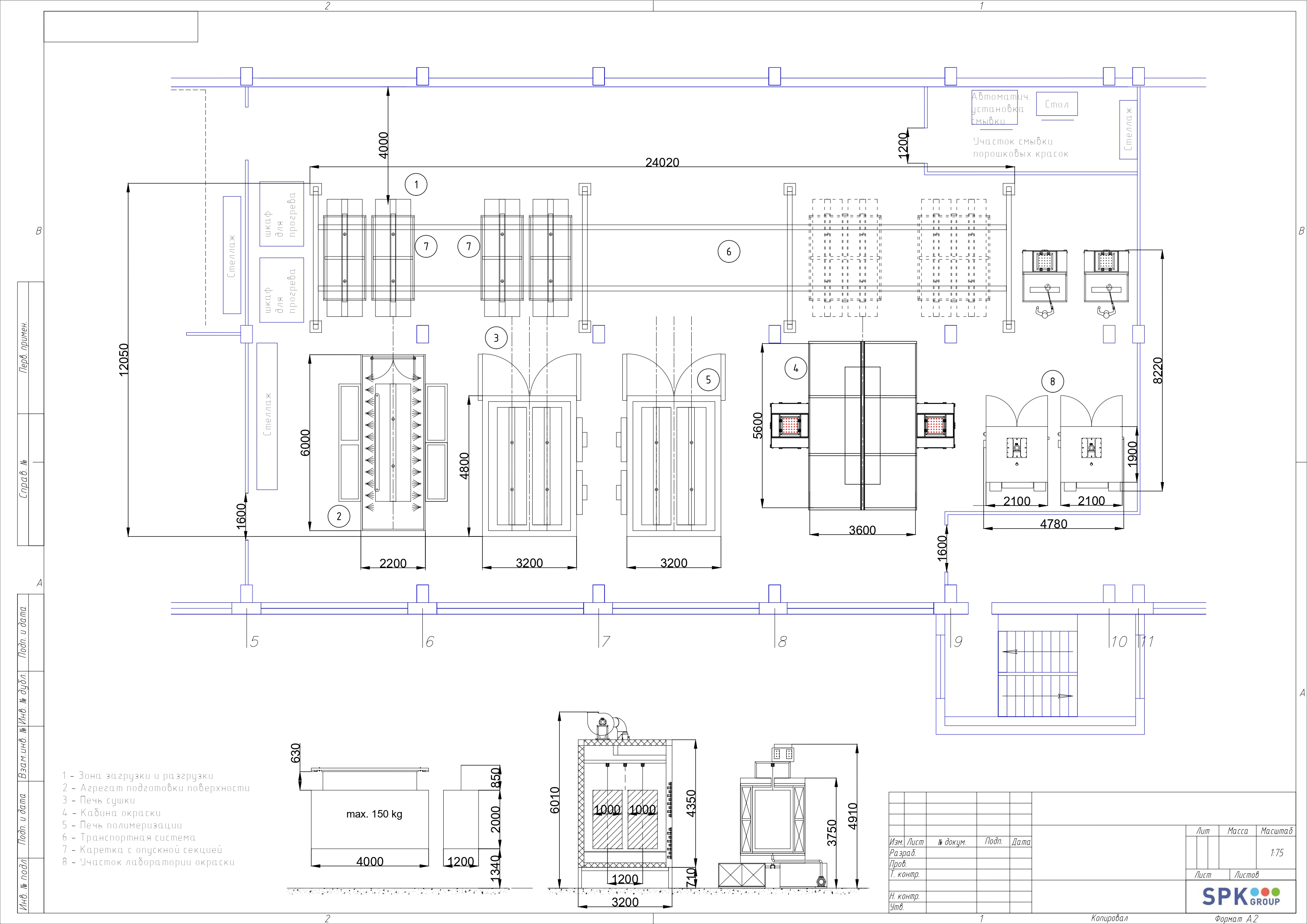

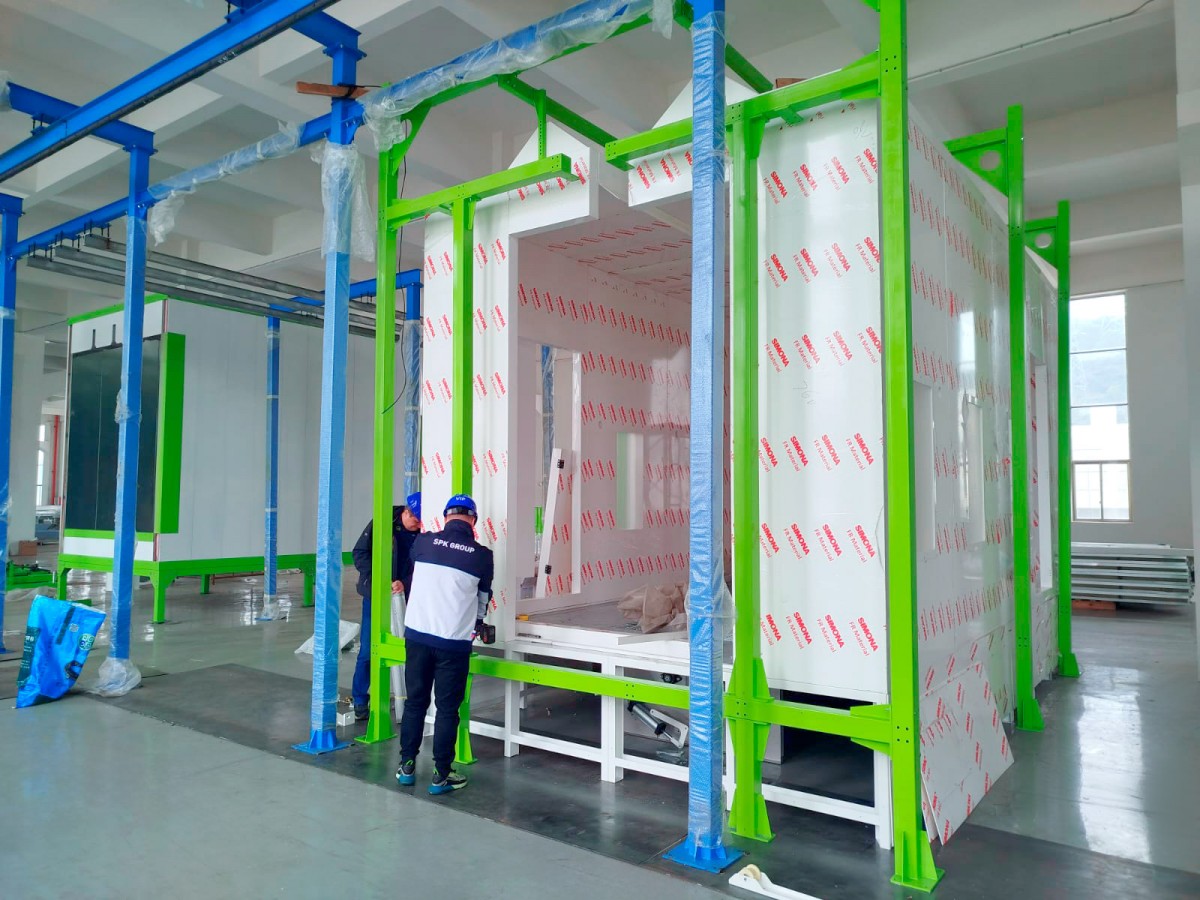

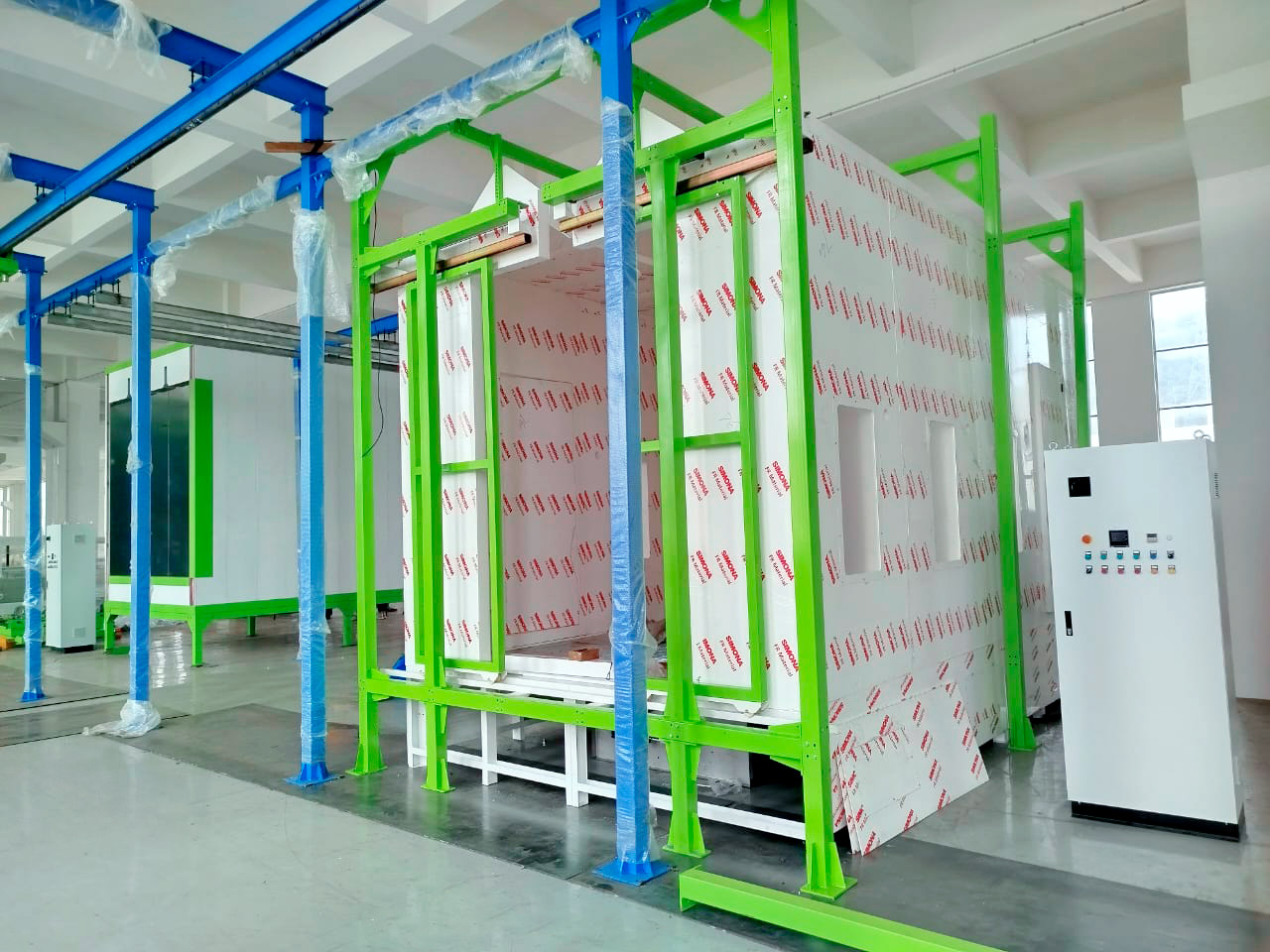

Удаление влаги с поверхности изделий перед нанесением порошковой краски обеспечивается печью сушки. Печь сушки представляет собой стальную конструкцию, изолированную со всех сторон минеральной ватой толщиной 180 мм, пол 150 мм.
Конструкция печи сушки обеспечивает изоляцию цехового пространства от высокотемпературных воздействий процессов сушки. Для максимальной минимизации тепловых потерь предусмотрены распашные двери для закрытия транспортировочных проемов.
Нагрев осуществляется с помощью ТЭН. Равномерность нагрева - за счет регулируемого фальшпола. Циркуляция воздуха обеспечивается при помощи вентилятора специального исполнения. Воздухообмен в печи предусмотрен комбинацией специального воздуховода и циркуляционного вентилятора. Поддержание температуры осуществляется за счет данных датчика, сканирующего данные подаваемого воздуха в воздуховод и обратной связи и нагревательного элемента.
Габаритные размеры печи сушки не более 4800×3200×4350 мм (Д×Ш×В).
Рабочий режим:
|
Наименование |
Тип |
Значение |
|
Температура |
Рабочая |
Не менее 120°C |
|
Максимальная |
Не более 140°C |
|
|
Позиций в печи |
Минимальное |
Не менее 1 |
|
Максимальное |
Не более 3 |
|
|
|
Номинальное |
Не более20 минут |
Двери:
|
Расположение |
Ширина, мм |
Высота, мм |
Тип |
|
Вход |
Не более 1600 |
Не более 3100 |
Распашные |
|
Выход |
Не более 1600 |
Не более 3100 |
Распашные |
Вентиляторы:
|
Вентилятор |
Кол-во, шт. |
Расход не более, м3/ч |
Мощность не менее, кВт |
Расположение |
|
Циркуляционный |
2 |
6000 |
3 |
В верхней части |
Вытяжная вентиляция:
|
Вентилятор |
Кол-во, шт. |
Расход не более, м3/ч |
Мощность не менее, кВт |
Расположение |
|
Воздушный зонт |
1 |
6000 |
3 |
Над дверями |
Нагрев:
|
Тип |
Расположение |
Мощность не менее, кВт |
|
Электрический |
Камера нагрева |
100 |
Теплоизоляция:
|
Наименование |
Материал |
Толщина не менее, мм |
|
Стены |
Минеральная вата |
180 |
|
Пол |
Минеральная вата |
150 |
|
Потолок |
Минеральная вата |
180 |
|
Камера нагрева |
Минеральная вата |
180 |

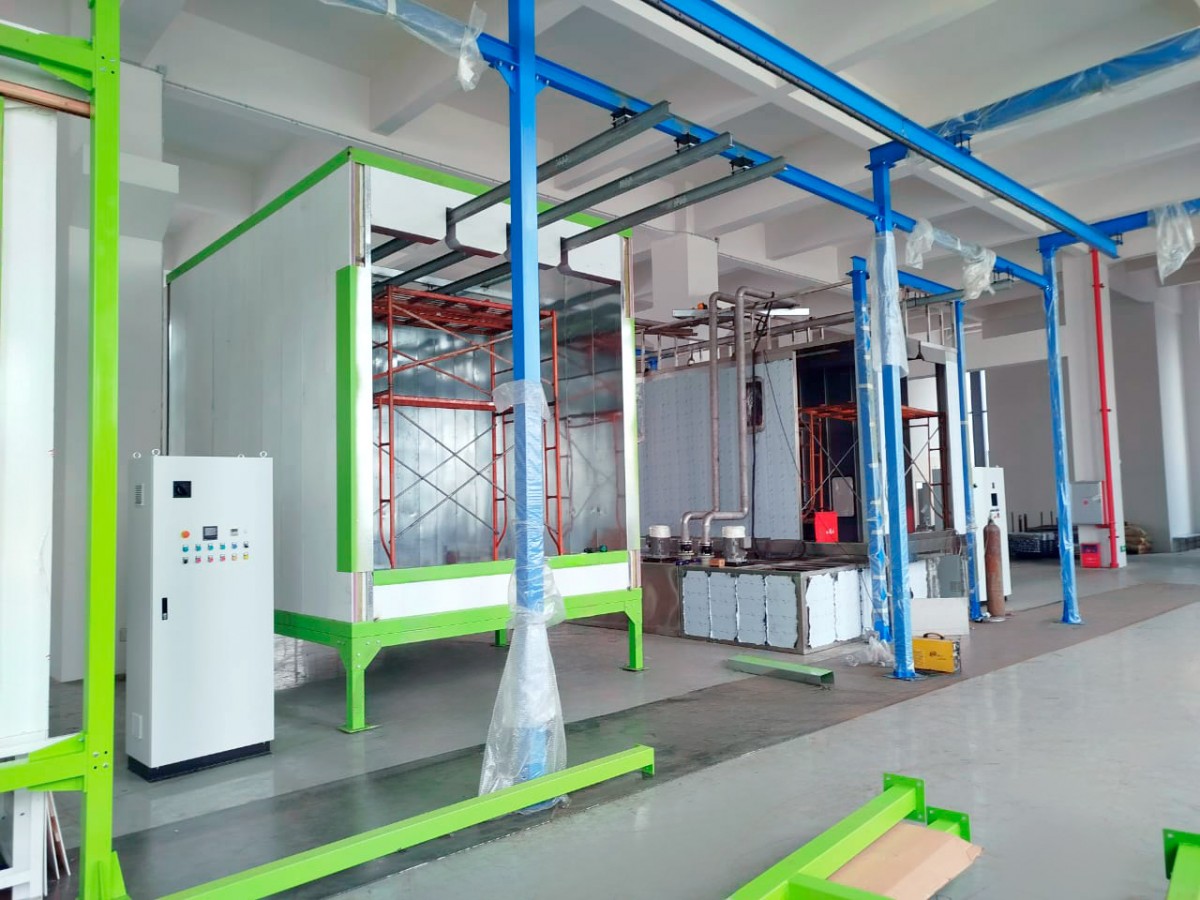

Камера нанесения порошковой краски
Для локализации порошковой краски в процессе нанесения ее на изделия предусмотрена камера нанесения порошковой краски. Камера нанесения порошковой краски предназначена для улавливания порошковой краски, не осевшей на изделии, предотвращении ее попадания в помещение и возврате в технологический цикл. Камера оснащена системой фильтров и встроенными средствами очистки, что позволяет возвращать воздух обратно в пространство цеха.
Камера изготовлена из стальных крашенных панелей, в верхней части корпуса имеется прорезь для прохождения изделия. Прорезь оснащается отражателями для исключения выхода порошка за пределы камеры и оседания на подвеске. Для безопасной и комфортной эксплуатации на крыше камеры устанавливаются светильники. Так же камера оснащена системой рекуперации порошковой краски.
Фильтровальный блок PFU (Powder Filtering Unit) - устройство для улавливания и рекуперации порошка. Патронные фильтры высокоэффективны, степень улавливания 98-99%. Фильтры размещаются вертикально. Частицы порошка оседают на внешней поверхности фильтра, воздух проходит через фильтр дальше, дополнительно очищается и выбрасывается в цех. Порошок удаляется с фильтров посредством обратного импульса сжатого воздуха. Установленный контроллер позволяет производить импульсное воздействие только в том случае, если падение давления достигает определенного уровня. Это дает возможность увеличить плотность воздушного потока в камере, уменьшить потребление сжатого воздуха и продлить срок службы фильтров. Порошок падает на дно рекуператора и подается обратно для повторного использования.
При смене цвета порошковой краски необходимо прочистить корпус окрасочной камеры, полностью сменить весь комплект фильтров и полностью прочистить всё пространство, где установлены фильтры, либо применить откатные фильтровальные блоки.
Для смены цвета камера обеспечивается комплектом фильтров.
|
Наименование |
Значение характеристики (параметра) |
|
Тип |
Картриджная |
|
Количество камер нанесения порошковой краски |
1 шт. |
|
Внутренние габаритные размеры кабины Д×Ш×В, мм* |
5600×2800×3400 |
|
Габариты проема для изделия ШхВ, мм* |
2800х3400 |
|
Вытяжной блок с производительностью не менее 12000 м3/ч |
1 шт. |
|
Блок управления |
Да |
|
Освещение |
Да |
|
Система рекуперации |
Да, до 99% |
|
Пневматическая обвязка |
Да |
|
Обдувочный пистолет |
1 |
|
Комплект фильтров для работы с другим цветом |
2 комп. |
Печь полимеризации
Для формирования покрытия на поверхности изделий с порошковой краской необходима печь полимеризации.
Печь полимеризации представлена в виде стальной конструкции, изолированной со всех сторон минеральной ватой толщиной 180 мм, пол 150 мм.
Конструкция печи полимеризации обеспечивает изоляцию цехового пространства от высокотемпературных воздействий процессов полимеризации порошковой краски.
Для максимальной минимизации тепловых потерь предусмотрены автоматизированные двери для закрытия транспортировочных проемов.
Нагрев осуществляется с помощью ТЭН. Равномерность нагрева - за счет регулируемого фальшпола.
Циркуляция воздуха обеспечивается при помощи вентилятора специального исполнения.
Воздухообмен в печи предусмотрен комбинацией специального воздуховода и циркуляционного вентилятора.
Поддержание температуры осуществляется за счет данных датчика, сканирующего данные подаваемого воздуха в воздуховод и обратной связи и нагревательного элемента.
Габаритные размеры печи сушки не более 4800×3200×4350 мм (Д×Ш×В).
Рабочий режим:
|
Наименование |
Тип |
Значение |
|
Температура |
Рабочая |
Не менее 180°C |
|
Максимальная |
Не более 220°C |
|
|
Позиций в печи |
Минимальное |
Не менее 1 |
|
Максимальное |
Не более3 |
|
|
|
Номинальное |
Не более 40 минут |
Двери:
|
Расположение |
Ширина, мм |
Высота, мм |
Тип |
|
Вход |
Не более 1600 |
Не более 3100 |
Распашные |
|
Выход |
Не более 1600 |
Не более 3100 |
Распашные |
Вентиляторы:
|
Вентилятор |
Кол-во, шт. |
Расход не более, м3/ч |
Мощность не менее, кВт |
Расположение |
|
Циркуляционный |
2 |
6000 |
3 |
В верхней части |
Вытяжная вентиляция:
|
Вентилятор |
Кол-во, шт. |
Расход не более, м3/ч |
Мощность не менее, кВт |
Расположение |
|
Воздушный зонт |
1 |
6000 |
3 |
Над дверями |
Нагрев:
|
Тип |
Расположение |
Кол-во, шт. |
Мощность не менее, кВт |
|
Электрический |
Камера нагрева |
68 |
170 |

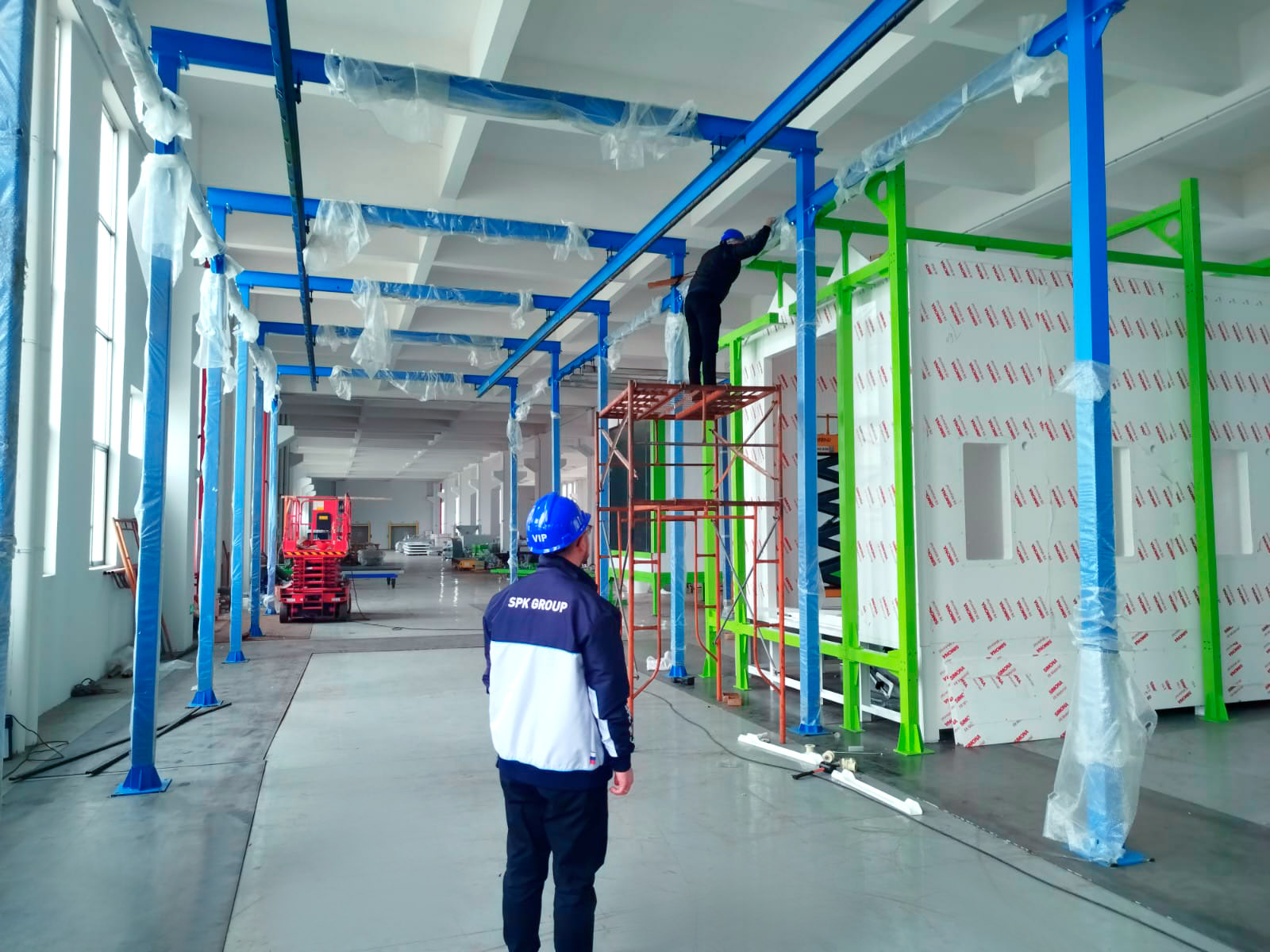

Перемещение изделий по циклу окраски без перевешивания обеспечивается транспортной системой.
Транспортная система состоит из накопителей, по которым перемещается тележка с направляющими, предусмотрены 2 приводные тележки с радио управлением. В зоне загрузки и разгрузки предусмотрены грузоподъемные механизмы для завески и снятия изделий с траверсы.
Транспортная система обеспечивает следующий порядок работы:
Изделия перемещаются из зоны подготовки в зону накопления перед окрашиванием, поочередно окрашиваются и накапливаются на транспортной системе перед камерой полимеризации, далее полимеризуются и выкатываются из печи в зону остывания и разгрузки.
|
Описание |
Кол-во |
Ед. изм |
|
Нагрузка на траверсу |
150 |
кг |
|
Количество тележек |
2 |
шт. |
|
Количество грузоподъемных механизмов для завески/снятия изделий |
2 |
комп. |
|
Количество траверс |
11 |
шт. |
|
Протяжка в АХПП |
1 |
шт. |
|
Опорные конструкции |
1 |
комп. |
Для удаления полимерных покрытий с поверхности подвесных систем, подверженных окраске в режиме эксплуатации линии по нанесению порошковой краски, предусмотрен агрегат мойки крючков.
|
№ |
Наименование |
СИ |
Значение |
|
1 |
Количество агрегатов для мойки крючков |
шт. |
2 |
|
2 |
Габаритные размеры установки, Д×Ш×В |
мм |
Не более 1960×1305×2200 |
|
3 |
Габаритные размеры корзины, Д×Ш×В |
мм |
Не менее 1100×350×350 |
|
4 |
Электропотребление |
кВт |
Не более 14 |
|
5 |
Вентилятор радиальный |
м3/ч |
Не менее 600 |
|
6 |
Максимальная нагрузка на корзину |
кг |
Не менее 50 |
|
7 |
Максимальная температура реагента |
°C |
Не более 80 |
|
8 |
Подключение канализации |
дюйм |
3/4 |
|
9 |
Подвод воды |
дюйм |
3/4 |
|
10 |
Масса установки |
кг |
Не более 230 |
|
11 |
Объем заправки химического реагента |
л |
Не более 130 |
Оборудование для участка лабораторной окраски состоит из камеры нанесения и печи полимеризации.
|
Наименование |
Значение характеристики (параметра) |
|
Тип |
Картриджная |
|
Количество камер лабораторной порошковой окраски |
2 шт. |
|
Внутренние габаритные размеры одного поста Д×Ш×В, мм |
1420×890×1300 |
|
Проем для оператора |
2 |
|
Вытяжной блок с производительностью не менее 5200 м3/ч |
2 шт. |
|
Блок управления |
Да |
|
Освещение |
Да |
|
Система рекуперации |
Да, до 99% |
|
Пневматическая обвязка |
Да |
|
Обдувочный пистолет |
2 |
|
Скорость потока через проемы |
0,5-0,7 м/с |
|
Система нанесения порошковой краски |
2 шт. |
Технические характеристики печи полимеризации:
|
Наименование |
Ед. |
Значение |
|
Количество печей полимеризации |
шт. |
2 |
|
Габаритные размеры Д×Ш×В |
мм |
1800×1520×2310 |
Режим сушки:
|
Наименование |
Тип |
Значение |
|
Температура |
Рабочая |
180°C |
|
Максимальная |
220°C |
Двери:
|
Расположение |
Ширина, мм |
Высота, мм |
Тип |
|
Вход |
Не более 850 |
Не более 1600 |
Распашные |
|
Выход |
Не более 850 |
Не более 1600 |
Распашные |
Вентиляторы:
|
Вентилятор |
Кол-во, шт. |
Расход не более, м3/ч |
Мощность не менее, кВт |
Расположение |
|
Циркуляционный |
1 |
2000 |
1,5 |
В верхней части |
Вытяжная вентиляция:
|
Вентилятор |
Кол-во, шт. |
Расход не более, м3/ч |
Мощность не менее, кВт |
Расположение |
|
Воздушный зонт |
1 |
2000 |
1,5 |
Над дверями |
Нагрев:
|
Тип |
Расположение |
Кол-во, шт. |
Мощность не менее, кВт |
|
Электрический |
Камера нагрева |
6 |
15 |
Печь полимеризации представлена в виде стальной конструкции. Конструкция печи полимеризации обеспечивает изоляцию цехового пространства от высокотемпературных воздействий процессов сушки. Двери распашные. Нагрев осуществляется при помощи ТЭН.
Циркуляция воздуха обеспечивается при помощи вентилятора специального исполнения. Воздухообмен в печи предусмотрен комбинацией специального воздуховода и циркуляционного вентилятора.
Контроль температуры в печи обеспечиваться блоком управления, получающего сигнал от термодатчика внутри печи. В печи предусмотрена предусмотрен вытяжной зонт для удаления дыма, печь оснащена кронштейнами.
|
Параметр |
Ед. |
Значения |
|
Количество печей полимеризации лабораторной окраски |
шт. |
2 |
|
Габаритные размеры корпуса камеры Д×Ш×В |
мм |
1800×1520×2310 |
|
Нагрузка на полку |
кг |
50 |
|
Рабочая температура |
°C |
50-250 |
|
Количество дверей |
шт. |
2 |
|
Номинальная мощность |
кВт |
30 |
|
Напряжение |
В |
380 |
