Красим гигантов: итоги 6 лет эксплуатации зоны открытой окраски на ЧМЗ

Работа с крупногабаритными узлами — стрелами кранов и рамами спецтехники — традиционно требует огромных затрат. Стандартные окрасочные камеры для таких объектов дороги в строительстве и экономически невыгодны из-за расходов на вентиляцию и обогрев.

В 2020 году Челябинский механический завод (ЧМЗ) внедрил альтернативу — технологию открытой окраски. В 2026 году, когда на предприятии запущена уже третья линия производства SPK GROUP, мы подводим итоги шестилетней работы системы в реальных условиях Урала.

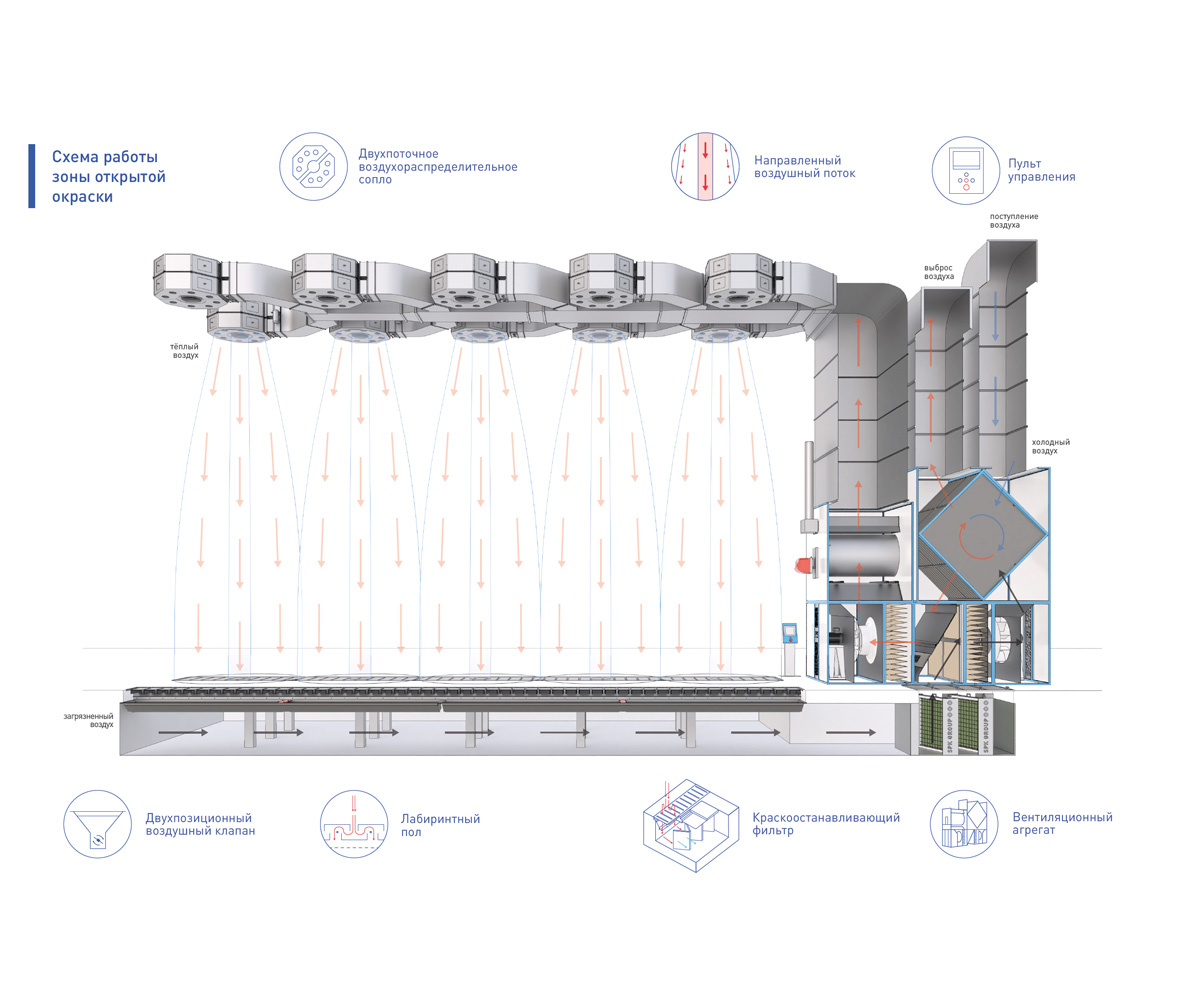

Аэродинамика вместо стен: как это работает

Основная идея открытой зоны — превратить сам цех в предсказуемое и чистое рабочее место. Вместо того чтобы ограничивать пространство стенами, мы управляем движением воздуха.

На большой высоте устанавливаются специальные дальнобойные сопла. Их задача — подать воздух вниз так, чтобы поток сохранял стабильность и скорость до самого пола, не распадаясь на завихрения. В результате над изделием формируется равномерный ламинарный поток, который «прибивает» окрасочный туман к полу и не дает ему распространяться по цеху или оседать на операторе.

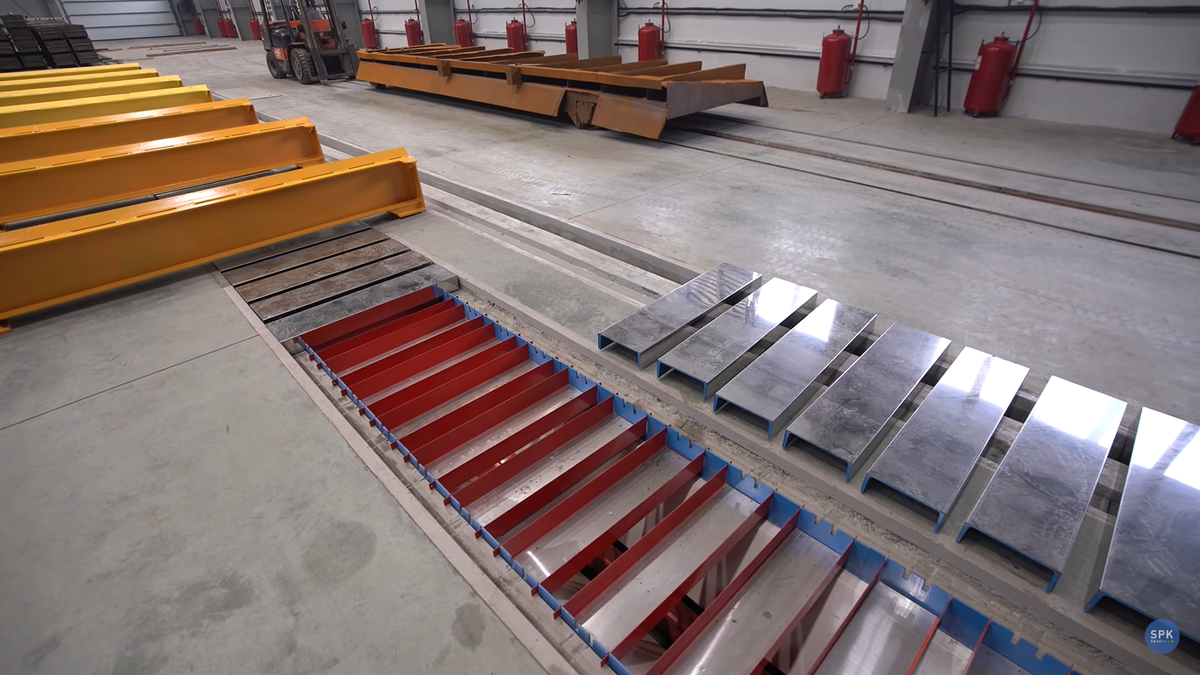

Вся малярная взвесь уходит через решетчатый настил в полу, где выстроена многоступенчатая система очистки. Сначала поток принимают лабиринтные фильтры, которые удерживают основную массу аэрозоля. Затем воздух проходит через напольные кассетные фильтры и финальную ступень вытяжных фильтров. Очищенный воздух попадает в рекуператор, где отдает свое тепло приточному потоку. Это критически важный узел, который позволяет кратно снизить затраты на обогрев огромного цеха.

Спроектировать такую систему сложно именно из-за аэродинамики сопел: если поток потеряет скорость или сменит направление на полпути к полу, вся технология перестанет работать. Именно поэтому подобные решения на нашем рынке долгое время были представлены только зарубежными производителями.

Опыт эксплуатации спустя 6 лет

Спустя 6 лет «полевых» испытаний на ЧМЗ, технология подтвердила свою эффективность по трем направлениям:

1. Логистическая гибкость

Отсутствие стен сняло ограничения по габаритам. Завод одновременно окрашивает как многотонные рамы, так и мелкие детали. Подача изделий осуществляется любым доступным способом: от кран-балок до погрузчиков, что сократило время межоперационной логистики на 25%.

2. Климатическая устойчивость

Практика показала: автоматика удерживает заданную температуру в зоне даже при внешних морозах ниже -35°C. За 6 лет не зафиксировано ни одного случая брака из-за попадания цеховой пыли или нарушения температурного режима.

3. Мобильная сушка и ускорение цикла

Вместо перемещения 20-тонных конструкций в стационарную печь, используется портальная камера сушки на рельсах.

• Естественная сушка: ~4 часа.

• С камерой сушки: 40–60 минут.

• Результат: Полная высыхание покрытия сократилась с 7 суток до 3.

Экономика обслуживания

Эксплуатация в течение шести лет доказала низкую стоимость владения системой:

• Замена фильтров грубой очистки: 1 раз в квартал.

• Замена кассетных фильтров: 1 раз в год.

• Трудозатраты: 2 сотрудника / 2 часа.

Резюме

К 2026 году зона открытой окраски на Челябинском механическом заводе перешла из разряда инновационного эксперимента в статус производственного стандарта. Запуск третьей линии подтверждает: для крупногабаритного машиностроения управление аэродинамикой эффективнее и дешевле строительства окрасочной камеры.
