Рекуперация тепла в малярном цехе: что выгоднее, пластинчатый или гликолевый рекуператор

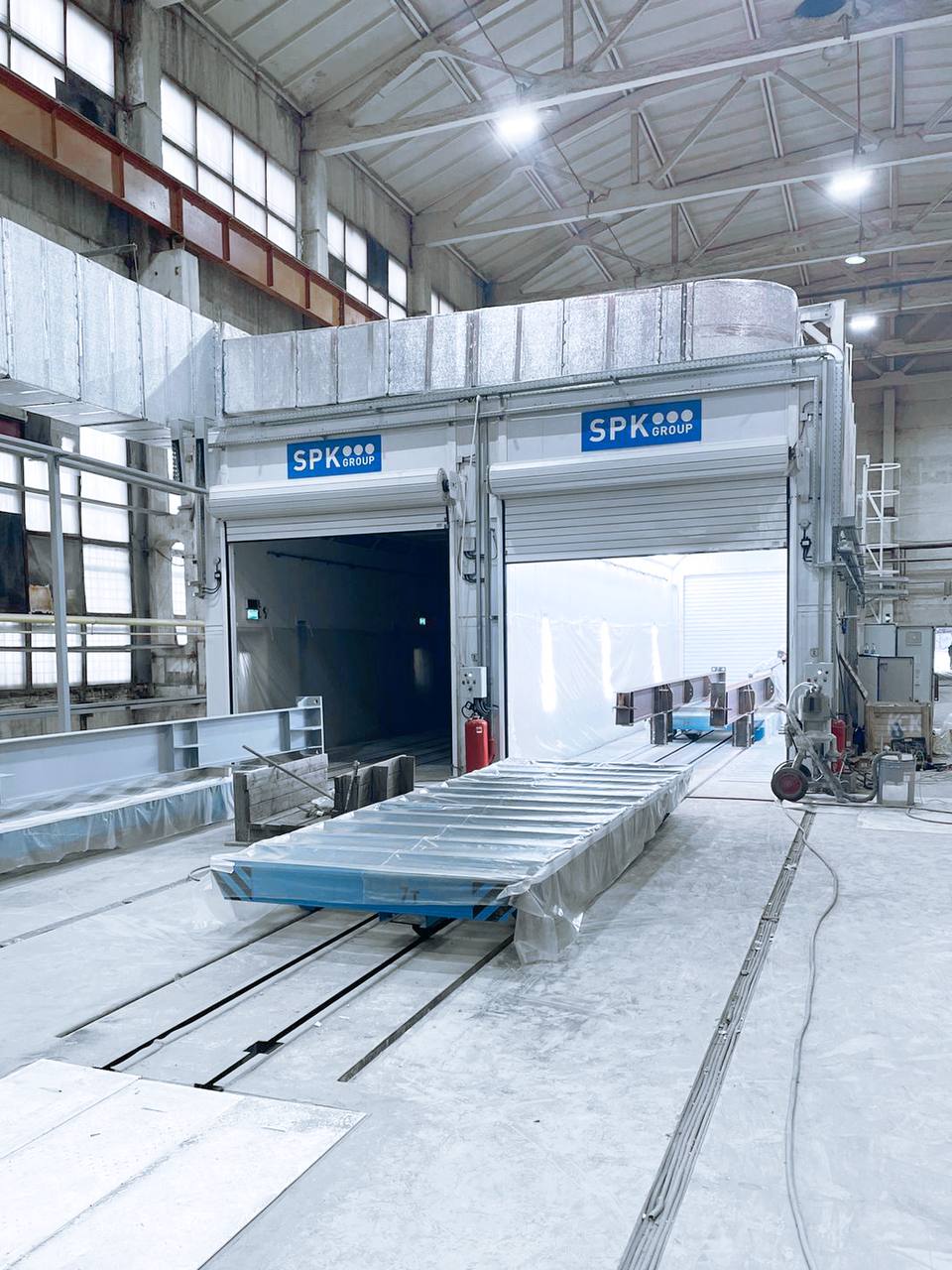

Вентиляция окрасочной камеры зимой одна из самых затратных статей в тепловом балансе цеха. Воздух в камере меняется постоянно и целиком: свежий воздух с улицы нужно довести до +18…+22 °C, а нагретый через вытяжку уходит в атмосферу. Поэтому рекуперация тепла в малярном цехе одна из немногих мер, которая даёт ощутимую экономию без вмешательства в техпроцесс.

Ниже разберём, как устроена экономия тепла в окрасочной камере, чем отличаются два основных типа рекуператоров и как посчитать окупаемость под ваш объект.

Откуда берутся потери

В режиме покраски рециркуляцию, как правило, не используют: пары растворителей и туман краски нельзя возвращать в рабочую зону. Камера работает на 100% свежем воздухе. Мощность на его нагрев считается так:

Q (кВт) = L × 0,335 × ΔT / 1000, где L это расход воздуха в м³/ч, а ΔT разница между температурой притока и уличной.

На каждые 1000 м³/ч нужно около 0,335 кВт на градус. Для камеры на 20 000 м³/ч это 6,7 кВт на градус. При -25 °C на улице и +20 °C в камере (ΔT = 45 К) получается около 300 кВт только на подогрев приточного воздуха. Это мощность небольшой котельной.

Пластинчатый рекуператор

Приточный и вытяжной воздух идут по соседним каналам через тонкие алюминиевые пластины и передают тепло, не смешиваясь напрямую.

Плюсы:

• КПД по теплу: у перекрёстноточных моделей 50-65%, у противоточных до 80%;
• нет движущихся частей, ломаться почти нечему;
• стоит дешевле гликолевой схемы.

Минусы для окрасочной камеры:

• приточный и вытяжной каналы должны сходиться в одном месте, а компоновка цеха это допускает не всегда;
• пластины забиваются частицами краски, их приходится регулярно чистить;
• при разгерметизации пластин пары растворителей могут попасть в приток. Допустимость такой схемы нужно проверять по СП 60.13330, с учётом категории помещения по взрывопожарной опасности, и согласовывать с проектировщиком;
• зимой вытяжная сторона может обмерзать, поэтому нужны байпас или оттайка, а они снижают реальный КПД в самые холодные дни.

Гликолевый рекуператор

Два теплообменника (в вытяжке и в притоке) соединены трубопроводом, по которому насос гоняет незамерзающую жидкость, чаще всего водный раствор этиленгликоля или пропиленгликоля.

Плюсы:

• потоки физически разделены, смешивание исключено, и это главный довод в пользу гликоля для окрасочных зон;
• приточная и вытяжная установки могут стоять в разных местах, хоть на разных концах цеха;
• мощность регулируется трёхходовым клапаном, обмерзание предотвращается автоматикой;
• один контур можно подключить сразу к нескольким камерам.

Минусы:

• КПД ниже, обычно 40-55%;
• монтаж дороже: два змеевика, обвязка, насосная группа, гликоль;
• насос потребляет электроэнергию, а контур требует обслуживания.

Окупаемость рекуператора: пример расчёта

Возьмём условную камеру. Все цифры ориентировочные, подставьте свои.

Исходные данные:

• расход воздуха 20 000 м³/ч, приток равен вытяжке;
• температура притока +20 °C;
• средняя уличная температура за отопительный сезон -4 °C, то есть ΔT = 24 К;
• 2000 часов работы за зиму (две смены, около 125 рабочих дней);
• стоимость тепла 3,5 р/кВт·ч.

Сколько тепла нужно без рекуперации:
6,7 кВт/К × 24 К × 2000 ч ≈ 322 000 кВт·ч за сезон, это около 1,1 млн р.

Пластинчатый вариант окупается более чем вдвое быстрее и экономит примерно на 40% больше. Но стоимость систем в таблице условная: реальные цены зависят от производителя, материала теплообменников и сложности монтажа, поэтому перед решением их нужно сверить с коммерческими предложениями.

Сравнивать только по сроку окупаемости тоже неправильно. Если нормы или проект требуют полного разделения потоков, вопрос «что дешевле» не стоит: выбор делается в пользу гликоля, и считать нужно уже его окупаемость.

Что сильнее всего влияет на цифры

1. Тип топлива. При отоплении электричеством (6-8 р/кВт·ч) окупаемость сокращается примерно вдвое, хотя вентиляторы и насос при этом тоже обходятся дороже. На дешёвом газе срок, наоборот, растягивается.
2. Часы работы. Камера в одну смену окупает рекуператор примерно вдвое медленнее, чем в две.
3. Климат. Чем холоднее и длиннее зима, тем выгоднее рекуперация. В Сибири и на Урале сроки заметно короче, чем в средней полосе.
4. Сезонный КПД. В мороз пластинчатый рекуператор частично уходит в байпас, поэтому в расчёт берите средний за сезон КПД, а не паспортное значение.
5. Баланс притока и вытяжки. В окрасочных камерах вытяжка нередко больше притока из-за поддержания разрежения или подпора. Если потоки не равны, тепла возвращается меньше, чем даёт расчёт по паспортному КПД.
6. Режимы камеры. Если есть режим сушки с рециркуляцией, нагрузка на приток падает, и это нужно учесть.

Как не ошибиться с выбором

Сначала выясните требования по пожарной и взрывной безопасности для ваших красок и растворителей. Затем посмотрите на компоновку: можно ли свести приток и вытяжку в один узел. И только после этого считайте деньги. Часто оказывается, что более дорогое решение единственно допустимое, а красивая цифра окупаемости у «идеального» варианта значения не имеет.

Расчёт под ваш объект, с реальными расходами воздуха, графиком работы и тарифами, лучше сделать до покупки оборудования. Так вы увидите, сколько денег вернётся уже в первый отопительный сезон.
